Bộ đếm Autonics LA8N-BF là counter LCD 8 số nhỏ gọn 48×24 mm, sử dụng pin lithium CR2477 và hỗ trợ ngõ vào 24–240VAC/6–240VDC. Thiết bị phù hợp đếm sản phẩm, đếm chu kỳ máy trên máy đóng gói, băng tải, máy sản xuất và dây chuyền tự động hóa. Mặt trước IP66, dễ lắp đặt và không cần nguồn cấp riêng cho bộ đếm.
Bộ đếm Autonics LA8N-BF là bộ đếm LCD kỹ thuật số thuộc dòng LA8N, được thiết kế dạng nhỏ gọn với kích thước mặt trước 48 × 24 mm, phù hợp lắp trực tiếp trên mặt tủ điện, bảng điều khiển và máy móc công nghiệp. Model LA8N-BF nổi bật với ngõ vào điện áp đa năng, có khả năng nhận tín hiệu từ 24–240VAC hoặc 6–240VDC, đồng thời tích hợp pin lithium CR2477 giúp thiết bị hoạt động mà không cần nguồn cấp bên ngoài cho bộ đếm.
Với màn hình LCD 8 chữ số, khả năng đếm xuôi và phạm vi hiển thị từ 0 đến 99.999.999, LA8N-BF phù hợp để theo dõi số lượng sản phẩm, số chu kỳ hoạt động hoặc tổng số lần máy thực hiện một thao tác trong các dây chuyền sản xuất.
Autonics LA8N-BF là bộ đếm công nghiệp dạng chỉ thị, thuộc series LA8N của Autonics. Thiết bị sử dụng màn hình LCD 8 chữ số với chiều cao ký tự khoảng 8,7 mm, giúp người vận hành dễ dàng quan sát giá trị đếm trên máy.
Điểm đáng chú ý của phiên bản LA8N-BF là phương thức free voltage input. Không giống các bộ đếm chỉ nhận một mức tín hiệu cố định, model này có thể tiếp nhận tín hiệu đếm trong dải 24–240VAC hoặc 6–240VDC. Đây là ưu điểm thực tế đối với kỹ thuật viên bảo trì và đơn vị chế tạo máy khi cần tích hợp bộ đếm vào những hệ thống có điện áp tín hiệu khác nhau.
Thiết bị được tích hợp sẵn pin lithium CR2477. Theo tài liệu kỹ thuật, tuổi thọ pin đạt từ khoảng 7 năm trở lên ở điều kiện khoảng 20°C. Nhờ đó, bộ đếm có thể hoạt động độc lập mà không cần bố trí thêm nguồn nuôi riêng cho chức năng đếm.
| Thông số | Giá trị |
|---|---|
| Model | LA8N-BF |
| Thương hiệu | Autonics |
| Loại thiết bị | Bộ đếm LCD kỹ thuật số, dạng chỉ thị |
| Số chữ số hiển thị | 8 chữ số |
| Phương pháp hiển thị | LCD Zero Blanking |
| Kích thước ký tự | W 3,4 × H 8,7 mm |
| Phương thức hoạt động | Đếm xuôi (Count Up) |
| Phạm vi đếm | 0 đến 99.999.999 |
| Tốc độ đếm tối đa | 20 cps |
| Phương thức ngõ vào | Free voltage input |
| Tín hiệu đếm mức H | 24–240 VAC / 6–240 VDC |
| Tín hiệu đếm mức L | 0–2 VAC / 0–2,4 VDC |
| Ngõ vào RESET | Ngõ vào không điện áp |
| Độ rộng tín hiệu RESET tối thiểu | Khoảng 20 ms |
| Pin | CR2477, 3V |
| Tuổi thọ pin | ≥ 7 năm tại khoảng 20°C |
| Kích thước mặt trước | 48 × 24 mm |
| Chiều sâu thân | Khoảng 54 mm, phần mặt trước khoảng 4 mm |
| Kích thước khoét panel | 45+0,60 × 22,2+0,30 mm |
| Khoảng cách lắp đặt tối thiểu | Ngang ≥ 55 mm, dọc ≥ 37 mm |
| Nhiệt độ môi trường | -10 đến 55°C |
| Nhiệt độ bảo quản | -25 đến 65°C |
| Độ ẩm môi trường | 35–85%RH, không ngưng tụ |
| Cấp bảo vệ | IP66, mặt trước khi sử dụng vòng cao su chống nước |
| Điện trở cách điện | ≥ 100 MΩ tại 500 VDC |
| Độ bền điện môi | 2.000 VAC, 60 Hz trong 1 phút |
| Khối lượng đóng gói | Khoảng 96 g |
Các thông số trên được tổng hợp từ tài liệu hướng dẫn kỹ thuật LA8N Series của Autonics. Riêng LA8N-BF là phiên bản ngõ vào điện áp tự do, không phải phiên bản ngõ vào không điện áp hoặc ngõ vào điện áp 4,5–30VDC.
Khách hàng có thể tham khảo tài liệu hướng dẫn sử dụng để kiểm tra chi tiết về sơ đồ đấu nối, kích thước lắp đặt, cách thay pin, cài đặt DIP Switch và các yêu cầu an toàn khi sử dụng bộ đếm.
Tải tài liệu kỹ thuật Autonics LA8N-BF – Instruction Manual

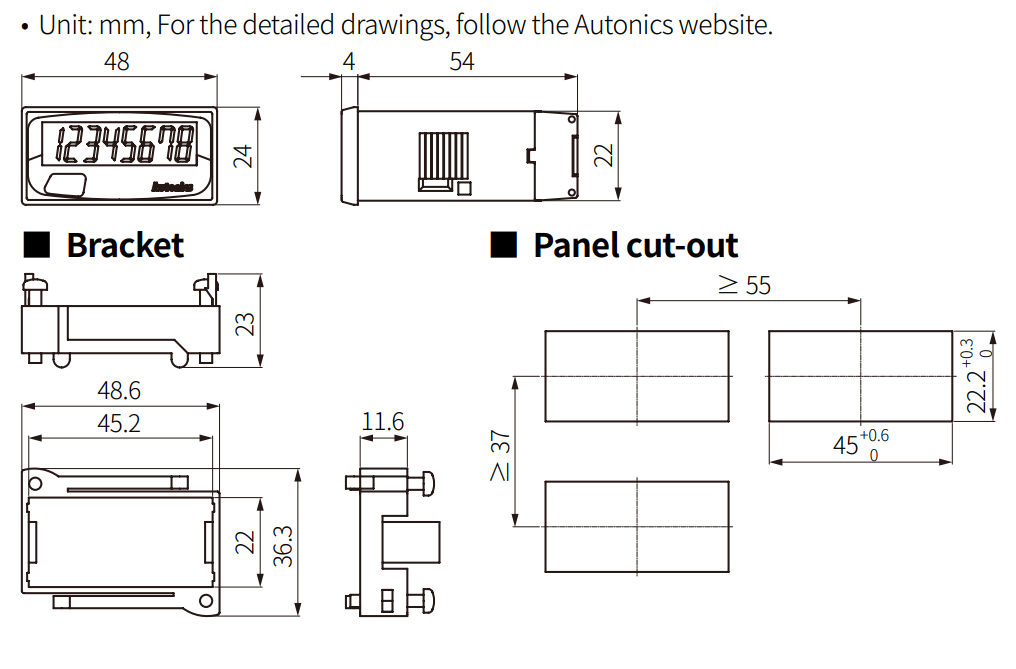

LA8N-BF có kích thước mặt trước 48 × 24 mm, phù hợp với kiểu lắp âm mặt tủ. Kích thước khoét panel theo bản vẽ là khoảng 45 × 22,2 mm. Khi bố trí nhiều thiết bị cạnh nhau trên cùng bảng điều khiển, cần đảm bảo khoảng cách lắp đặt tối thiểu theo hướng dẫn kỹ thuật.

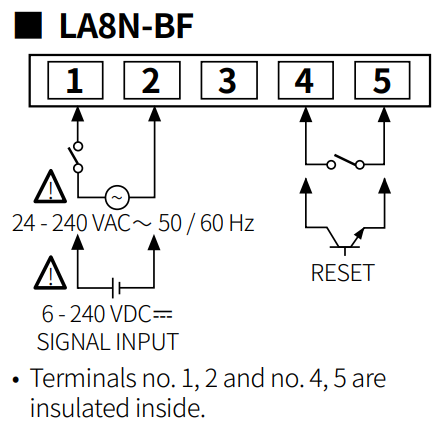

LA8N-BF sử dụng 5 terminal. Theo sơ đồ đấu nối, terminal 1 và 2 dành cho phần tín hiệu/nguồn của ngõ vào, trong khi terminal 4 và 5 dành cho ngõ RESET. Terminal 1, 2 và terminal 4, 5 được cách ly bên trong.
Ngõ vào đếm của LA8N-BF hỗ trợ tín hiệu 24–240VAC hoặc 6–240VDC. Vì là model free voltage input, sản phẩm có thể nhận tín hiệu điện áp từ nhiều mạch điều khiển khác nhau trong phạm vi thông số cho phép.
Đối với ngõ RESET, tín hiệu tối thiểu cần có độ rộng khoảng 20 ms. Khi đấu dây thực tế, cần kiểm tra kỹ sơ đồ terminal và ngắt nguồn trước khi đấu nối hoặc kiểm tra thiết bị.
Bộ đếm Autonics LA8N-BF thực hiện chức năng đếm xuôi dựa trên tín hiệu đầu vào. Mỗi tín hiệu hợp lệ được đưa vào ngõ SIGNAL INPUT sẽ làm giá trị hiển thị tăng lên theo nguyên lý đếm của thiết bị.
Với khả năng hiển thị 8 chữ số, bộ đếm có phạm vi từ 0 đến 99.999.999. Đây là khoảng đếm phù hợp cho nhiều ứng dụng cần theo dõi tổng số sản phẩm hoặc số lần máy hoạt động trong thời gian dài.
Màn hình sử dụng phương pháp LCD Zero Blanking, giúp phần hiển thị rõ ràng và hạn chế hiển thị các số 0 không cần thiết ở phía trước giá trị. Chiều cao ký tự khoảng 8,7 mm giúp người vận hành có thể quan sát giá trị đếm tương đối dễ dàng trên mặt máy.
Thiết bị còn được trang bị chức năng RESET. Người vận hành có thể đưa tín hiệu RESET vào terminal tương ứng để đưa giá trị đếm về trạng thái ban đầu theo yêu cầu của hệ thống.
Một ưu điểm khác của LA8N-BF là DIP Switch bên trong thiết bị. Tài liệu kỹ thuật cho phép cấu hình một số chức năng liên quan đến phím RESET và vị trí dấu thập phân. Khi thay đổi cài đặt, cần tháo vỏ thiết bị theo đúng hướng dẫn của nhà sản xuất.
1. Ngõ vào AC/DC đa năng: Đây là điểm khác biệt đáng chú ý nhất của LA8N-BF. Thiết bị có thể nhận 24–240VAC hoặc 6–240VDC, giúp kỹ thuật viên giảm nhu cầu sử dụng thêm mạch chuyển đổi tín hiệu trong nhiều trường hợp.
2. Không cần nguồn cấp riêng cho bộ đếm: Pin lithium CR2477 được tích hợp sẵn giúp thiết bị hoạt động độc lập. Theo tài liệu kỹ thuật, tuổi thọ pin đạt từ 7 năm trở lên ở khoảng 20°C.
3. Thiết kế cực kỳ nhỏ gọn: Với mặt trước chỉ 48 × 24 mm, LA8N-BF phù hợp với các máy có không gian bảng điều khiển hạn chế. Đây là kích thước phổ biến trong nhóm thiết bị hiển thị và bộ đếm dạng panel.
4. Hiển thị 8 chữ số: Phạm vi đếm đến 99.999.999 giúp thiết bị đáp ứng tốt các ứng dụng cần ghi nhận sản lượng hoặc số chu kỳ trong thời gian dài.
5. Mặt trước IP66: Khi sử dụng vòng cao su chống nước đi kèm, mặt trước thiết bị đạt cấp bảo vệ IP66 theo tài liệu kỹ thuật, phù hợp với nhiều môi trường máy móc công nghiệp.
6. Dễ tích hợp vào máy: Kiểu lắp âm mặt tủ, terminal bắt vít và kích thước khoét panel khoảng 45 × 22,2 mm giúp kỹ thuật viên thuận tiện khi thiết kế hoặc thay thế bộ đếm trên máy hiện hữu.
So với những bộ đếm chỉ nhận tín hiệu 24VDC hoặc một mức điện áp cố định, phiên bản LA8N-BF có lợi thế rõ ràng về khả năng tiếp nhận tín hiệu AC/DC trong dải rộng. Tuy nhiên, đây là bộ đếm dạng chỉ thị, vì vậy nếu hệ thống yêu cầu relay output, transistor output hoặc chức năng điều khiển tự động, cần lựa chọn dòng counter khác có ngõ ra phù hợp.
Khi đấu nối LA8N-BF, cần kiểm tra đúng sơ đồ terminal trước khi cấp tín hiệu. Tài liệu kỹ thuật yêu cầu sử dụng dây từ AWG 20, tương đương khoảng 0,50 mm² trở lên cho kết nối nguồn/tín hiệu và siết vít terminal với mô-men khoảng 0,74–0,90 N·m.
Không thực hiện đấu dây, sửa chữa hoặc kiểm tra khi thiết bị đang được cấp nguồn. Khi sử dụng tín hiệu tiếp điểm, cần lưu ý hiện tượng dội tiếp điểm có thể gây lỗi đếm; tài liệu Autonics cũng khuyến cáo lựa chọn chế độ đếm phù hợp với loại tín hiệu sử dụng.
Thiết bị nên được lắp trong môi trường đáp ứng điều kiện kỹ thuật, tránh nhiệt độ quá cao, ánh nắng trực tiếp, độ ẩm bất thường, rung động mạnh, bụi kim loại và nhiễu điện từ. Pin lithium CR2477 không được sạc, chập mạch, tháo rời hoặc đốt.
LA8N-BF đặc biệt phù hợp với kỹ thuật viên bảo trì, kỹ sư tự động hóa, đơn vị chế tạo máy và bộ phận mua hàng vật tư công nghiệp. Với thiết kế nhỏ gọn, ngõ vào AC/DC đa năng và pin tích hợp, sản phẩm có thể được sử dụng cho cả máy mới và các hệ thống cần thay thế bộ đếm hiện hữu.
Đối với nhà máy, việc lựa chọn một model có ngõ vào điện áp rộng giúp giảm số lượng mã hàng cần dự trữ trong kho. Đối với nhà chế tạo máy, LA8N-BF có thể được đưa vào thiết kế mặt máy như một bộ hiển thị sản lượng độc lập, không cần cấp thêm nguồn riêng cho chức năng đếm.
Bộ đếm Autonics LA8N-BF là lựa chọn phù hợp cho các ứng dụng cần một bộ đếm LCD 8 số nhỏ gọn, dễ lắp đặt và có khả năng nhận tín hiệu điện áp AC/DC trong phạm vi rộng. Với kích thước 48 × 24 mm, pin lithium CR2477, khả năng đếm đến 99.999.999 và mặt trước IP66 khi sử dụng vòng cao su chống nước, thiết bị đáp ứng tốt nhu cầu đếm sản phẩm và đếm chu kỳ trong nhiều loại máy công nghiệp.
Nếu bạn đang cần thay thế bộ đếm cũ hoặc thiết kế hệ thống đếm cho máy đóng gói, băng tải, máy cắt, máy dập, máy sản xuất hoặc dây chuyền tự động hóa, hãy cung cấp thông tin về điện áp tín hiệu, loại cảm biến và yêu cầu đếm để được tư vấn model phù hợp.
Liên hệ ngay để nhận báo giá bộ đếm Autonics LA8N-BF và được tư vấn kỹ thuật miễn phí.
