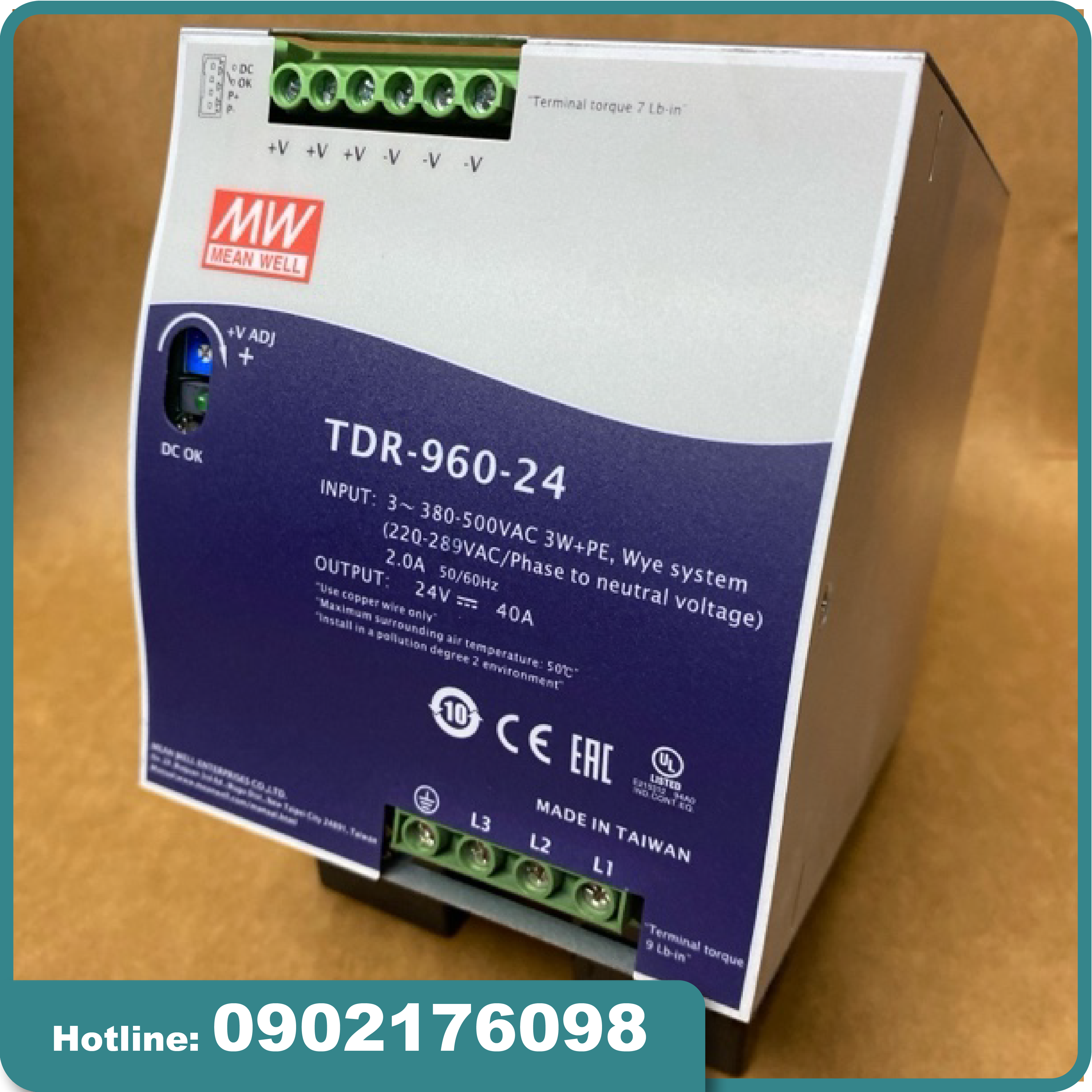

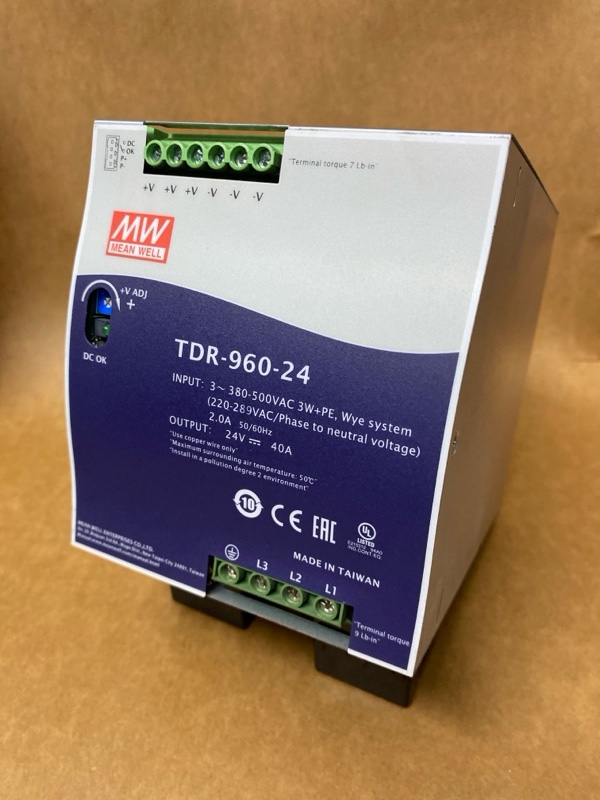

Nguồn tổ ong 3 pha Mean Well TRD-960-24 – 24V 40A 960W DIN Rail

Giới thiệu chung

Nguồn Meanwell TRD-960-24 thuộc dòng TDR-960 Series, được thiết kế chuyên dụng cho hệ thống công nghiệp 3 pha, hỗ trợ dải điện áp ngõ vào rộng 340~550VAC (có thể hoạt động 2 pha), phù hợp cho môi trường khắc nghiệt từ -30°C đến +70°C.

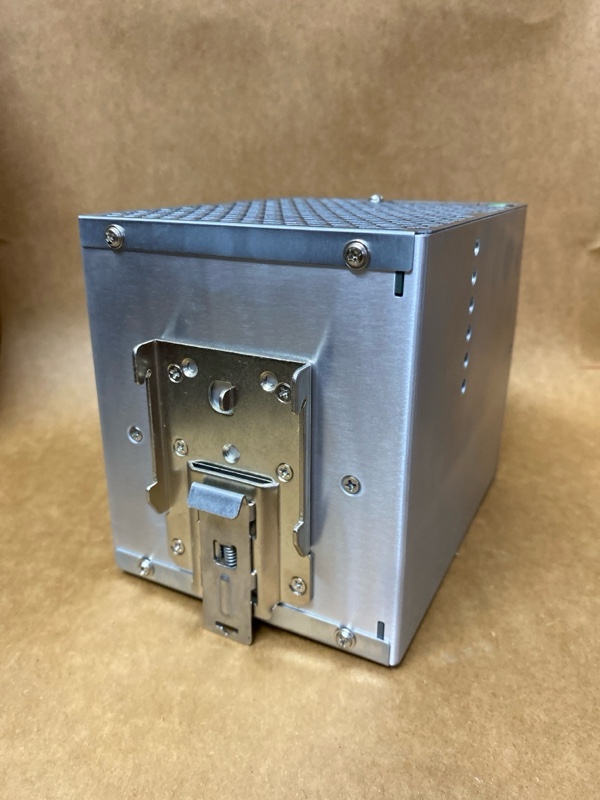

Thiết kế mỏng chỉ 110mm, lắp DIN rail TS-35/7.5 hoặc 15, giúp tối ưu không gian tủ điện.
Sản phẩm đạt tiêu chuẩn UL508, EN61000-6-2, tích hợp bộ PFC chủ động đảm bảo hiệu suất cao và giảm tổn hao điện năng.

Thông số kỹ thuật

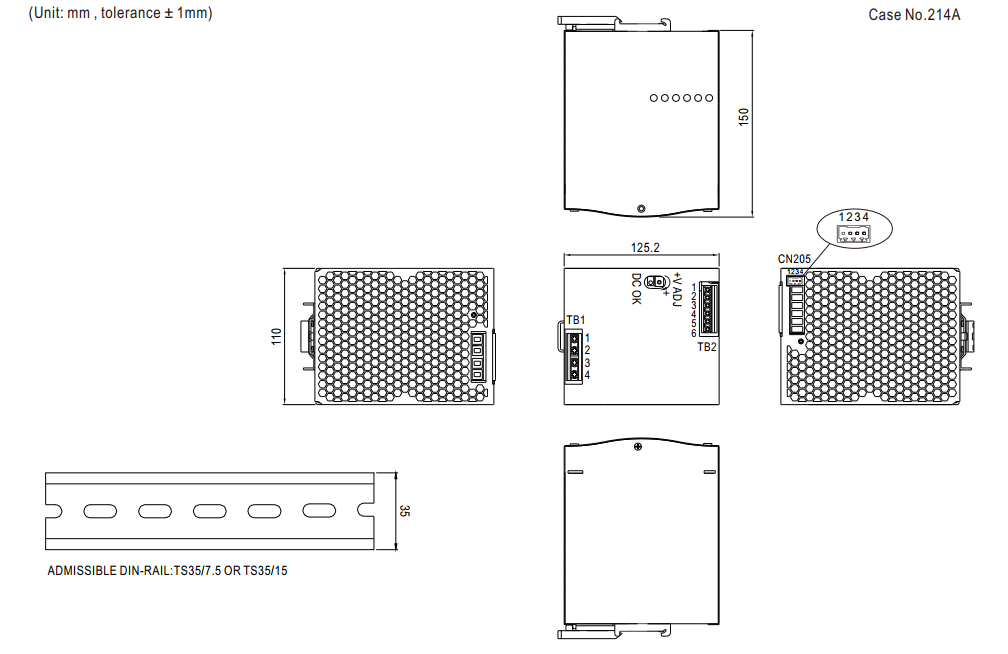

Kích thước bộ nguồn tổ ong 3 pha Meanwell TRD-960-24 24V 40W

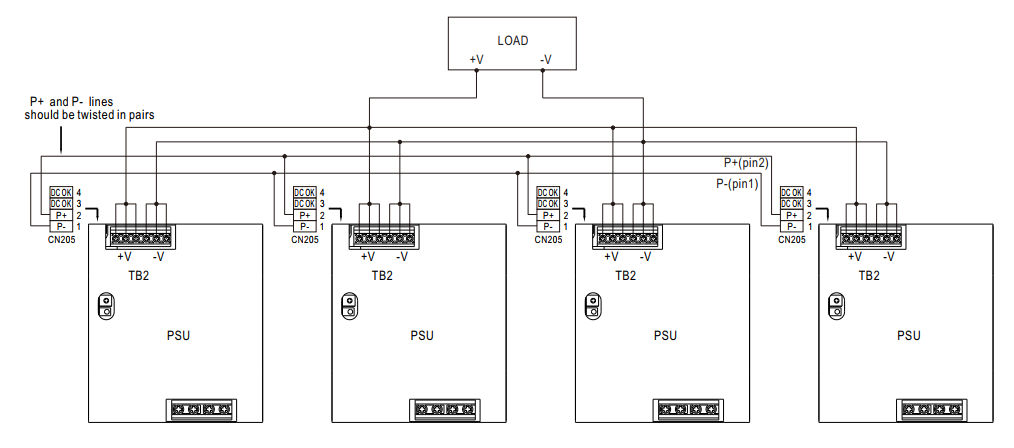

Cách ghép nối nhiều bộ nguồn cùng nhau

Tính năng chia sẻ dòng điện (Current Sharing)

• Hoạt động song song có thể thực hiện bằng cách kết nối các bộ nguồn như sơ đồ dưới đây (P+ và P- được nối song song với nhau giữa các bộ).
• Độ chênh lệch điện áp ngõ ra giữa các bộ nguồn khi hoạt động song song phải nhỏ hơn 0.2V.
• Tổng dòng điện ngõ ra tối đa trong chế độ song song không được vượt quá giá trị tính theo công thức:

Dòng ngõ ra tổng = (Dòng định mức của mỗi bộ) × (Số lượng bộ nguồn) × 0.9

• Khi hoạt động song song, tối đa 4 bộ nguồn được phép kết nối; nếu cần ứng dụng khác, vui lòng liên hệ nhà sản xuất.
• Các bộ nguồn nên được kết nối song song bằng dây ngắn, đường kính lớn, sau đó nối chung vào tải.
• Khi hoạt động song song, tải tối thiểu phải lớn hơn 5% tổng tải đầu ra:

Tải tối thiểu > 5% × dòng định mức mỗi bộ × số lượng bộ nguồn.

• Trong trường hợp tải tổng nhỏ hơn 5% công suất định mức, có thể chỉ một bộ (master) hoạt động, còn các bộ khác (slave) sẽ ở chế độ chờ — đèn LED và rơ-le ngõ ra sẽ không bật.
• Ở điều kiện tải nhẹ, có thể phát ra tiếng ồn nhỏ khi các bộ nguồn hoạt động song song. Đây là hiện tượng bình thường, không ảnh hưởng đến hiệu suất hoặc độ ổn định của bộ nguồn.

Chức năng & Ứng dụng nổi bật

Chức năng:

• Hoạt động 3 pha hoặc 2 pha linh hoạt, phù hợp cho nhiều hệ thống điện khác nhau.
• Tích hợp PFC chủ động, đảm bảo hệ số công suất cao (PF≥0.88).
• Chức năng chia dòng (Current sharing) hỗ trợ song song tối đa 4 bộ nguồn, đạt công suất lên tới 3840W (3+1).
• Ngõ ra DC OK relay contact cảnh báo tình trạng nguồn.
• Tự khởi động lại sau bảo vệ quá áp, quá nhiệt, đảm bảo liên tục vận hành.

Ứng dụng:

• Hệ thống tự động hóa công nghiệp (PLC, robot, cảm biến, servo).
• Máy móc sản xuất, dây chuyền đóng gói và tủ điều khiển trung tâm.
• Trạm điều khiển năng lượng, nhà máy xử lý nước, hệ thống camera giám sát hoặc băng tải công nghiệp.

Ưu điểm vượt trội

• Thiết kế gọn gàng chỉ 110mm, dễ lắp DIN rail.
• Hiệu suất cao 94.5%, tiết kiệm năng lượng, giảm tỏa nhiệt.
• Bảo vệ toàn diện, đảm bảo an toàn cho thiết bị và hệ thống.
• Vận hành ổn định ở môi trường -30~+70°C.
• Có thể ghép song song nhiều bộ nguồn, mở rộng công suất linh hoạt.
• Đạt tiêu chuẩn quốc tế về an toàn và tương thích điện từ (UL, CE, EAC).
