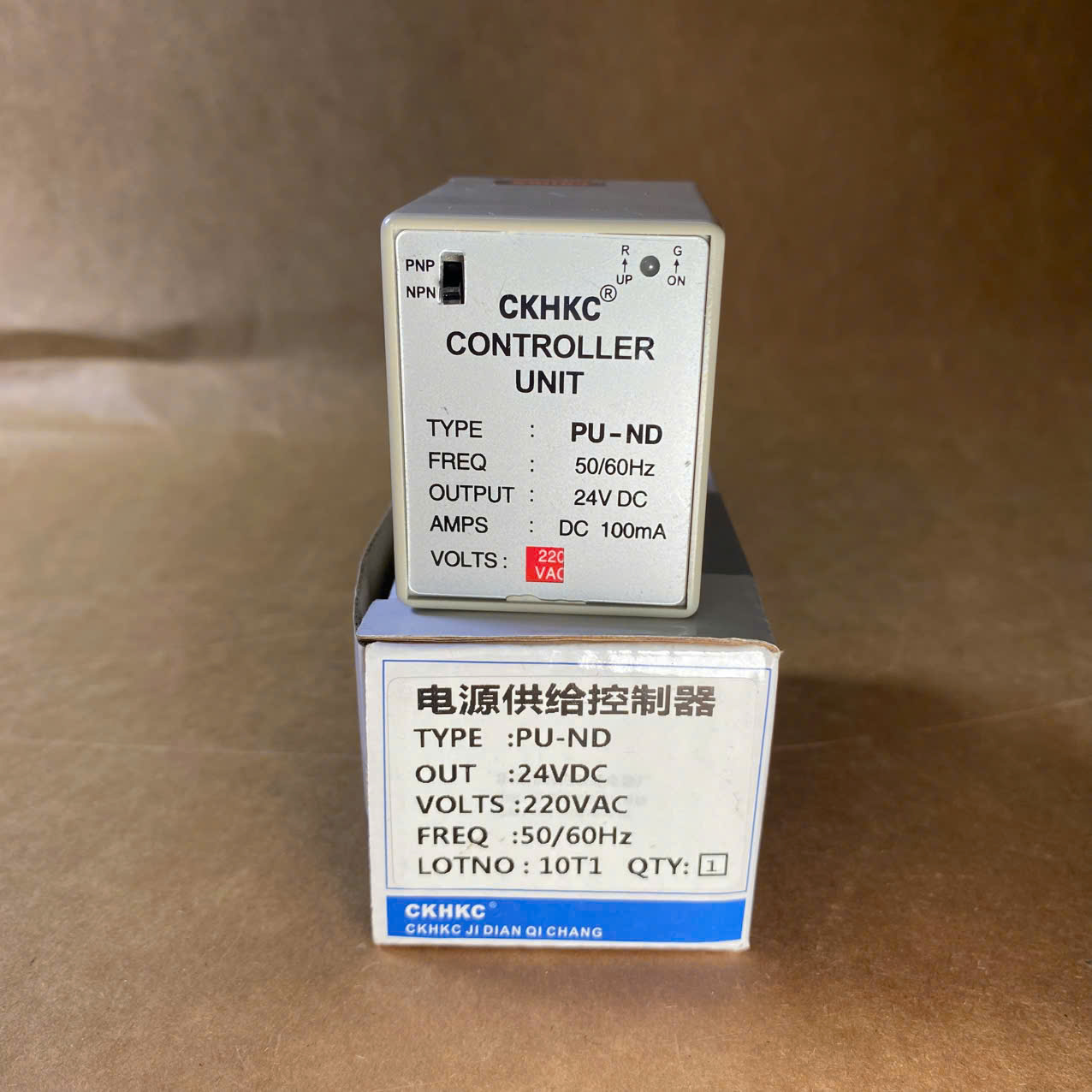

Bộ nguồn sensor PU-ND là bộ điều khiển cấp nguồn cho cảm biến tiệm cận và cảm biến quang, hỗ trợ lựa chọn NPN/PNP bằng công tắc. Thiết bị cung cấp đầu ra 12VDC hoặc 24VDC, có mạch ổn định điện áp và tiếp điểm relay 1C 5A/250VAC. Phù hợp lắp trong tủ điện, máy tự động hóa và các dây chuyền sản xuất công nghiệp.
Bộ nguồn sensor PU-ND là thiết bị điều khiển và cấp nguồn dành cho cảm biến tiệm cận, cảm biến quang và các thiết bị cảm biến sử dụng tín hiệu DC trong hệ thống tự động hóa. Điểm đáng chú ý của PU-ND là khả năng lựa chọn tín hiệu NPN hoặc PNP thông qua công tắc, giúp kỹ thuật viên thuận tiện khi tích hợp cảm biến vào máy móc và tủ điều khiển. Thiết bị cung cấp đầu ra 12VDC hoặc 24VDC, có mạch ổn định điện áp và tiếp điểm relay 1C 5A/250VAC.
PU-ND thuộc nhóm controller unit được thiết kế để làm bộ nguồn sensor và bộ điều khiển trung gian cho cảm biến trong hệ thống điều khiển công nghiệp. Thiết bị có nhiệm vụ cung cấp nguồn DC ổn định cho cảm biến, tiếp nhận tín hiệu tác động từ cảm biến và đưa tín hiệu qua tiếp điểm relay để kết nối với các mạch điều khiển tiếp theo.
Một ưu điểm đáng chú ý của bộ nguồn sensor PU-ND là khả năng lựa chọn kiểu tín hiệu NPN hoặc PNP bằng công tắc. Đây là tính năng hữu ích trong quá trình bảo trì, thay thế hoặc cải tạo máy, đặc biệt khi hệ thống sử dụng nhiều loại cảm biến khác nhau. Thay vì phải thay đổi toàn bộ mạch điều khiển khi chuyển loại cảm biến, kỹ thuật viên có thể lựa chọn cấu hình phù hợp ngay trên bộ điều khiển.
Thiết bị sử dụng nguồn vào AC với nhiều mức điện áp khác nhau gồm 110V, 220V, 380V, 415V và 440V ở tần số 50/60Hz. Phía đầu ra hỗ trợ 12VDC 100mA hoặc 24VDC 50mA theo cấu hình được thể hiện trong tài liệu kỹ thuật. Mạch ổn định điện áp DC giúp nguồn cấp cho cảm biến phù hợp hơn với yêu cầu của hệ thống điều khiển.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PU-ND |
| Chức năng | Bộ nguồn và controller cho cảm biến tiệm cận, cảm biến quang |
| Kiểu tín hiệu cảm biến | Có thể lựa chọn NPN hoặc PNP bằng công tắc |
| Điện áp nguồn vào | AC 110V, 220V, 380V, 415V, 440V |
| Tần số nguồn vào | 50/60Hz |
| Điện áp đầu ra | 12VDC hoặc 24VDC |
| Dòng điện đầu ra | 12VDC 100mA; 24VDC 50mA |
| Tiếp điểm đầu ra | 1C 5A 250VAC, tải điện trở |
| Đèn báo | ON màu xanh, UP màu đỏ |
| Công suất tiêu thụ | 2VA |
| Nhiệt độ môi trường | -10°C đến +55°C |
| Độ ẩm môi trường | 45–85% RH |
| Kích thước lắp đặt | 50H x 40W x 57.5D mm |
| Kiểu lắp đặt | Surface Mounting, N Type |

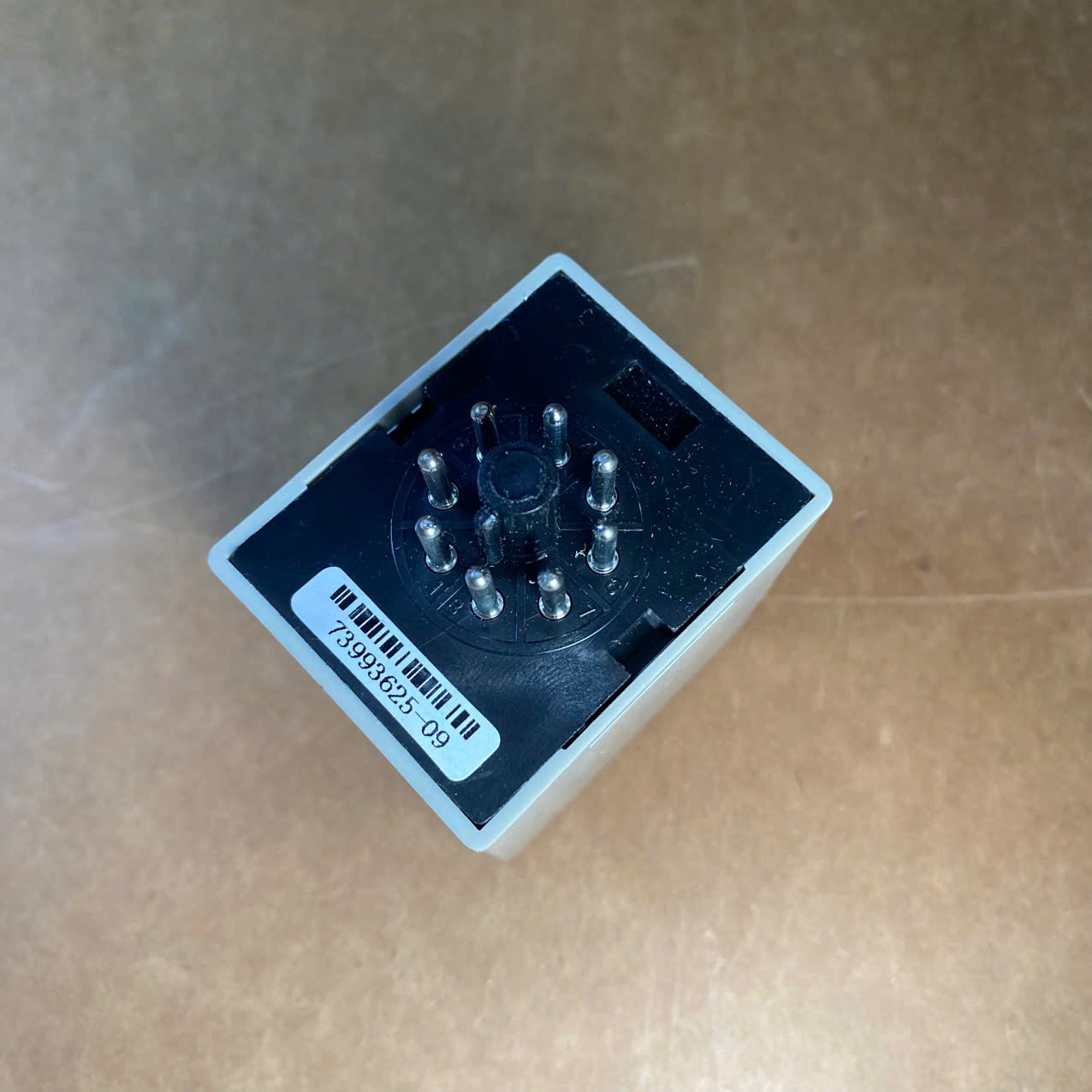

| Socket sử dụng | PF085A hoặc PF085A-E kết hợp SH-3 Hook |

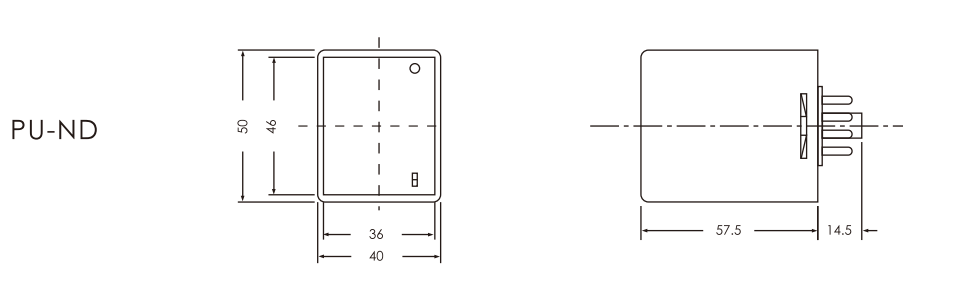

PU-ND được thiết kế theo dạng lắp đặt bề mặt N Type. Theo bản vẽ kỹ thuật, kích thước phần thân chính khoảng 50 mm chiều cao, 40 mm chiều rộng và 57.5 mm chiều sâu. Thiết bị sử dụng socket PF085A hoặc PF085A-E kết hợp móc SH-3, giúp thuận tiện cho việc tháo lắp controller trong quá trình bảo trì.

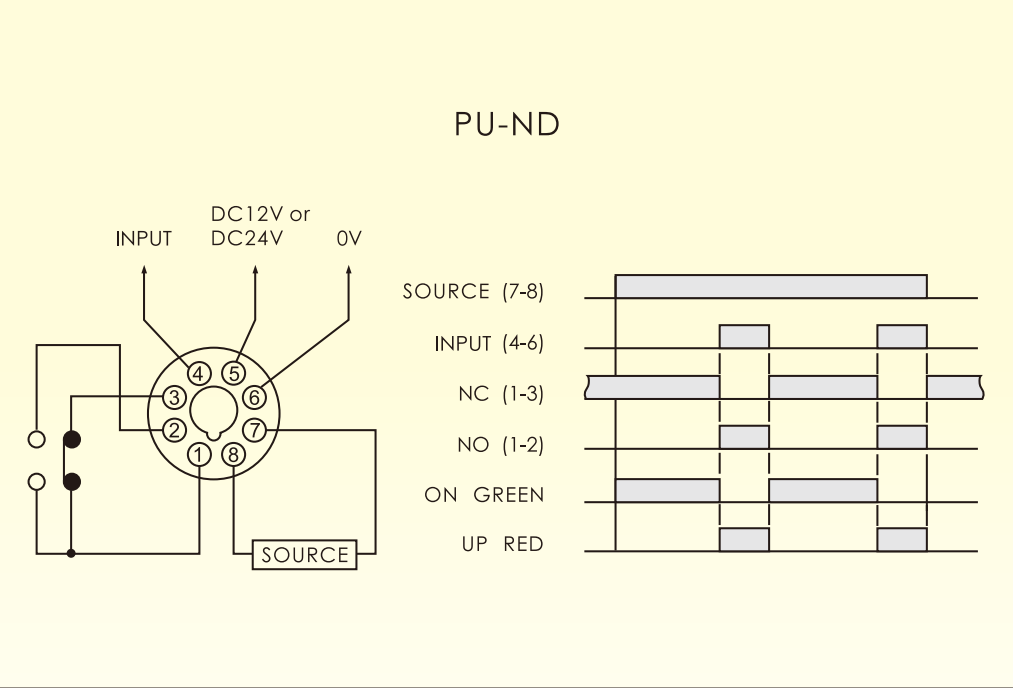

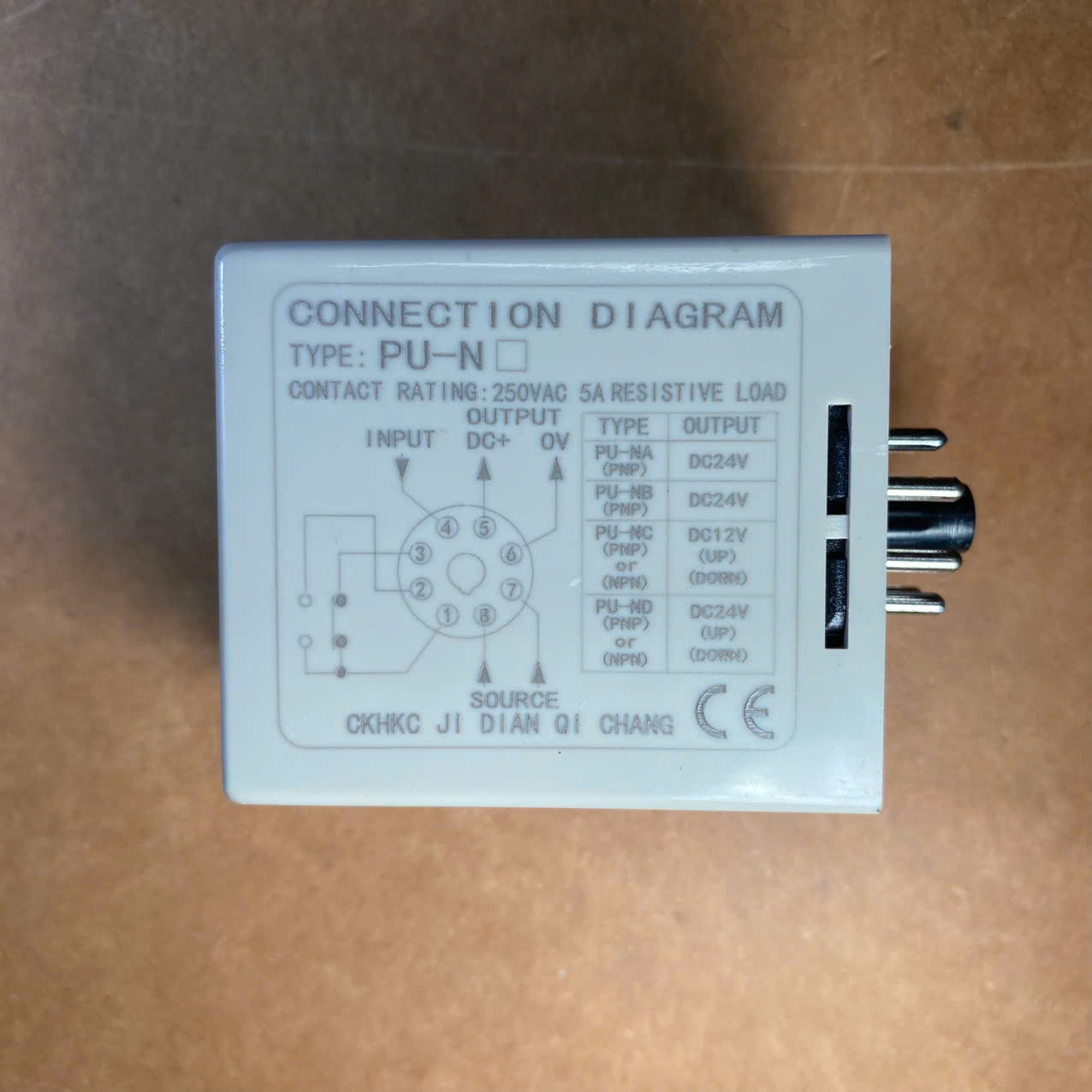

Sơ đồ đấu nối của PU-ND trong tài liệu kỹ thuật thể hiện các chân nguồn, ngõ vào cảm biến và tín hiệu điều khiển. Việc đấu nối cần được thực hiện đúng theo sơ đồ chân thực tế của thiết bị và loại cảm biến sử dụng. Đặc biệt, khi sử dụng cảm biến NPN hoặc PNP, cần thiết lập công tắc lựa chọn đúng loại tín hiệu trước khi vận hành.
PU-ND có thể được sử dụng làm tầng trung gian giữa cảm biến và mạch điều khiển. Tín hiệu từ cảm biến được xử lý thông qua controller, sau đó tác động lên tiếp điểm relay để đưa tín hiệu đến mạch điều khiển hoặc thiết bị chấp hành phù hợp.
Chức năng chính của bộ nguồn sensor PU-ND là cung cấp nguồn DC cho cảm biến và xử lý tín hiệu đầu vào từ cảm biến trong hệ thống tự động hóa. Thiết bị được thiết kế để sử dụng với cảm biến tiệm cận và cảm biến quang, hai nhóm cảm biến phổ biến trong các máy công nghiệp dùng để phát hiện vị trí, vật thể hoặc trạng thái hoạt động.
Khả năng lựa chọn NPN/PNP là một điểm quan trọng đối với kỹ thuật viên. Trong thực tế, cảm biến công nghiệp có thể sử dụng các kiểu ngõ ra khác nhau và việc lựa chọn đúng kiểu tín hiệu là yêu cầu cần thiết khi kết nối với hệ thống điều khiển. PU-ND cung cấp công tắc lựa chọn để phù hợp với hai dạng tín hiệu này.
Bộ nguồn sensor PU-ND cũng tích hợp mạch ổn định điện áp DC. Tính năng này giúp tạo nguồn cấp phù hợp hơn cho cảm biến và góp phần duy trì hoạt động ổn định của mạch cảm biến trong quá trình vận hành.
Đầu ra relay 1C 5A 250VAC với tải điện trở cho phép PU-ND đóng vai trò như một tầng giao tiếp giữa cảm biến và mạch điều khiển. Nhờ đó, tín hiệu cảm biến có thể được sử dụng để điều khiển các mạch tiếp theo trong máy hoặc dây chuyền.
So với việc sử dụng một bộ nguồn DC thông thường kết hợp thêm nhiều mạch trung gian, PU-ND được thiết kế chuyên biệt cho nhóm ứng dụng cảm biến tiệm cận và cảm biến quang. Thiết bị tích hợp chức năng cấp nguồn, lựa chọn tín hiệu NPN/PNP và tiếp điểm relay trong cùng một controller, giúp giảm số lượng linh kiện cần bố trí trong hệ thống.
Một ưu điểm khác là khả năng lựa chọn NPN hoặc PNP bằng công tắc. Điều này đặc biệt hữu ích đối với các nhà máy có nhiều loại máy hoặc thường xuyên thay thế cảm biến trong quá trình bảo trì. Kỹ thuật viên có thể kiểm tra cấu hình tín hiệu và lựa chọn chế độ tương ứng mà không cần thiết kế lại toàn bộ mạch giao tiếp.
Nguồn DC đầu ra được trang bị chức năng ổn định điện áp, trong khi thiết bị hỗ trợ nhiều mức điện áp AC đầu vào gồm 110V, 220V, 380V, 415V và 440V. Đây là đặc điểm phù hợp với nhiều hệ thống tủ điện công nghiệp có cấu hình nguồn khác nhau.
Thiết bị cũng có đèn báo trạng thái ON màu xanh và UP màu đỏ, hỗ trợ kỹ thuật viên quan sát nhanh tình trạng hoạt động trong quá trình kiểm tra và bảo trì. Với kích thước dạng controller nhỏ gọn, PU-ND có thể bố trí trong các hệ thống tủ điện mà không chiếm quá nhiều không gian.
Bộ nguồn sensor PU-ND phù hợp với kỹ thuật viên tự động hóa, kỹ sư điện điều khiển, nhân viên bảo trì máy, đơn vị tích hợp hệ thống và bộ phận mua hàng vật tư kỹ thuật tại nhà máy. Sản phẩm cũng phù hợp với các đơn vị thương mại trung gian đang tìm kiếm bộ nguồn chuyên dụng cho cảm biến để cung cấp cho khách hàng công nghiệp.
Khi lựa chọn sản phẩm, người mua nên kiểm tra trước điện áp nguồn AC của hệ thống, loại cảm biến NPN hoặc PNP, điện áp DC cần cấp cho cảm biến, dòng điện tiêu thụ và yêu cầu đối với tiếp điểm đầu ra. Việc đối chiếu các thông số này giúp đảm bảo controller phù hợp với cấu hình máy thực tế.
Bộ nguồn sensor PU-ND là lựa chọn phù hợp cho các hệ thống cần cấp nguồn và giao tiếp tín hiệu từ cảm biến tiệm cận hoặc cảm biến quang. Khả năng lựa chọn NPN/PNP, đầu ra 12VDC hoặc 24VDC, mạch ổn định điện áp và tiếp điểm relay 1C 5A/250VAC giúp thiết bị đáp ứng nhiều nhu cầu trong tự động hóa công nghiệp.
Nếu bạn đang cần thay thế bộ nguồn sensor, controller cảm biến hoặc thiết bị giao tiếp NPN/PNP cho máy đang vận hành, hãy cung cấp thông tin về loại cảm biến, điện áp nguồn và sơ đồ mạch hiện tại. Liên hệ ngay để nhận báo giá tốt và được tư vấn kỹ thuật miễn phí.
