Driver động cơ không chổi than BLED6S Oriental Motor là bộ điều khiển chuyên dụng cho động cơ BLE 60W, nguồn 3 pha 200–240VAC. Thiết bị hỗ trợ điều chỉnh tốc độ rộng, vận hành ổn định và kết nối I/O với hệ thống điều khiển máy. BLED6S phù hợp cho băng tải, máy đóng gói, máy cấp liệu và các dây chuyền tự động hóa công nghiệp.
Driver động cơ không chổi than Oriental Motor BLED6S là bộ điều khiển chuyên dụng thuộc dòng BLE Series, được thiết kế để vận hành các động cơ không chổi than công suất 60W trong hệ thống truyền động công nghiệp. BLED6S sử dụng nguồn điện 3 pha 200–240 VAC, hỗ trợ điều khiển tốc độ rộng từ 100 đến 4000 vòng/phút khi thiết lập analog. Khi kết hợp với module điều khiển phù hợp, dải cài đặt kỹ thuật số có thể mở rộng xuống 80 vòng/phút. Thiết bị phù hợp cho băng tải, máy đóng gói, máy cấp liệu, máy tự động và nhiều hệ thống tự động hóa trong nhà máy.
BLED6S là driver động cơ không chổi than của Oriental Motor, thuộc dòng BLE Series. Đây là bộ điều khiển dạng rời, được sử dụng kết hợp với động cơ BLE tương thích thay vì hoạt động độc lập như một động cơ hoàn chỉnh. Theo cấu hình sản phẩm, BLED6S được sử dụng cùng động cơ BLEM46-A hoặc BLEM46-GFS thuộc nhóm công suất 60W, đồng thời có thể kết hợp với các cấu hình gearhead tương ứng của dòng BLE.
Điểm đáng chú ý của BLE Series là sự kết hợp đồng bộ giữa động cơ không chổi than và driver điều khiển. Cấu trúc này giúp hệ thống có khả năng kiểm soát tốc độ ổn định trong phạm vi rộng, đồng thời giảm các vấn đề thường gặp khi lựa chọn driver không tương thích với motor.
Đối với các kỹ thuật viên bảo trì hoặc bộ phận mua hàng đang cần thay thế driver cho thiết bị hiện hữu, việc xác định đúng mã BLED6S rất quan trọng. BLED6S thuộc phiên bản nguồn ba pha 200–240 VAC và dành cho cấu hình BLE 60W. Không nên thay thế bằng các mã BLED6A hoặc BLED6C nếu chưa kiểm tra lại điện áp nguồn và cấu hình motor của hệ thống.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Oriental Motor |
| Dòng sản phẩm | BLE Series |
| Mã driver | BLED6S |
| Loại thiết bị | Driver động cơ không chổi than |
| Động cơ tương thích | BLEM46-A, BLEM46-GFS và các cấu hình BLE 60W tương ứng |
| Công suất motor tương thích | 60 W (1/12 HP) |
| Nguồn điện | 3 pha 200–240 VAC |
| Tần số nguồn | 50/60 Hz |
| Dải điện áp cho phép | -15% đến +10% |
| Dòng vào định mức của cấu hình 60W | 0,7 A |
| Dòng vào tối đa của cấu hình 60W | 1,5 A |
| Tốc độ định mức | 3000 vòng/phút |
| Dải điều khiển tốc độ | 100–4000 vòng/phút bằng thiết lập analog |
| Dải tốc độ khi thiết lập kỹ thuật số | 80–4000 vòng/phút khi sử dụng module điều khiển phù hợp |
| Điều khiển tốc độ | Chiết áp ngoài hoặc điện áp DC điều khiển |
| Điều khiển bên ngoài | I/O |
| Giao tiếp cài đặt | CN3, hỗ trợ OPX-2A/MEXE02 |
| Chế độ tương thích | FBLⅡ Compatible Mode |
| Kích thước driver | 45 × 160 × 125 mm |
| Khối lượng | Khoảng 0,7 kg |
| Cấp bảo vệ driver | IP20 |
| Nhiệt độ môi trường làm việc | 0 đến +50°C |
| Độ ẩm môi trường | Tối đa 85%, không ngưng tụ |
| Tiêu chuẩn | UL, CSA, CE |
| RoHS | Có |
Quý khách có thể sử dụng tài liệu kỹ thuật BLE Series để kiểm tra thông số, sơ đồ đấu nối, cấu hình motor – driver, kích thước lắp đặt và hướng dẫn vận hành BLED6S.

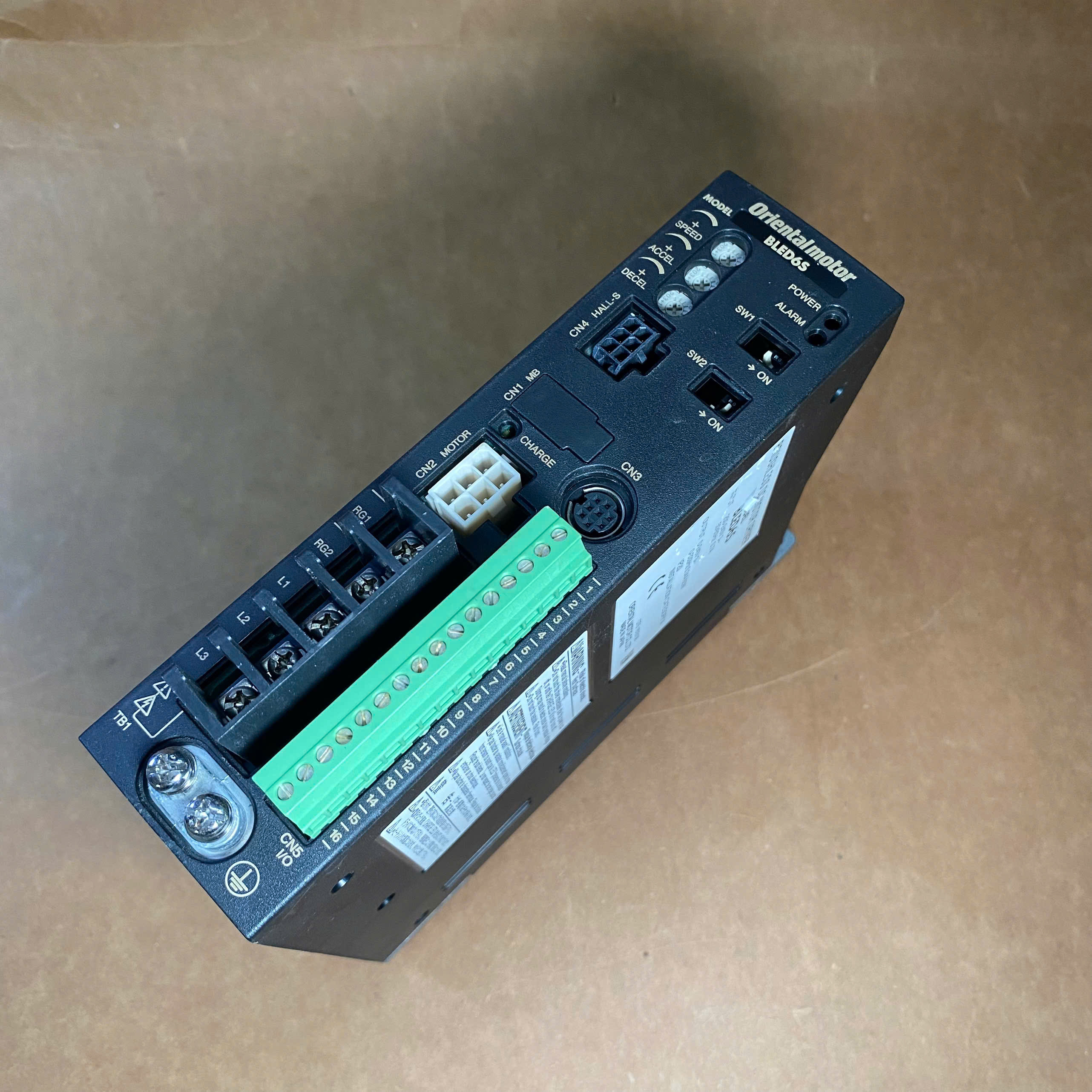

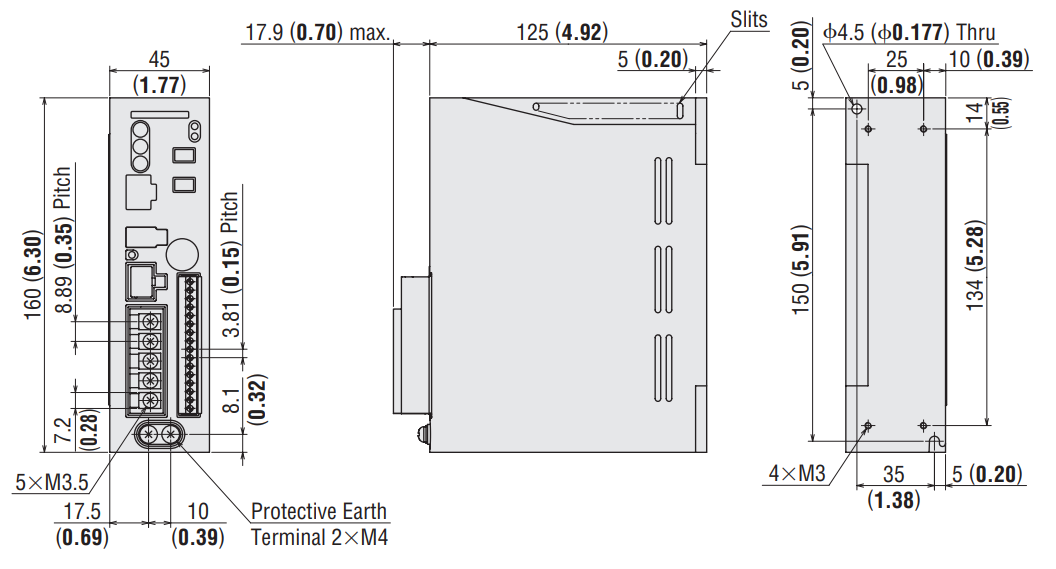

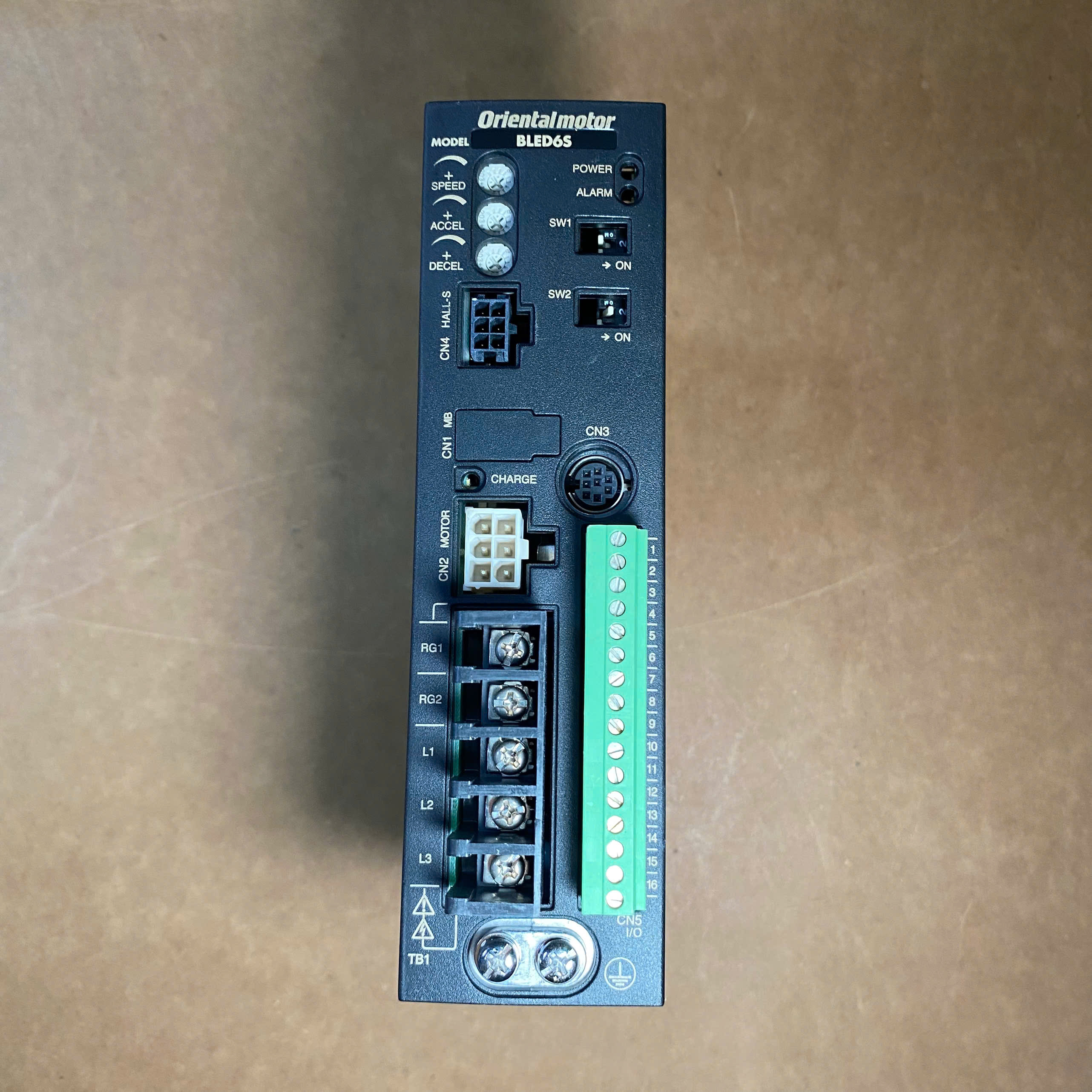

BLED6S có thiết kế driver dạng hộp đứng, thuận tiện bố trí bên trong tủ điện hoặc khoang điều khiển của máy. Kích thước tổng thể của driver khoảng 45 × 160 × 125 mm. Mặt driver bố trí các đầu nối nguồn, motor, tín hiệu điều khiển, cổng giao tiếp và các vị trí cài đặt cần thiết.

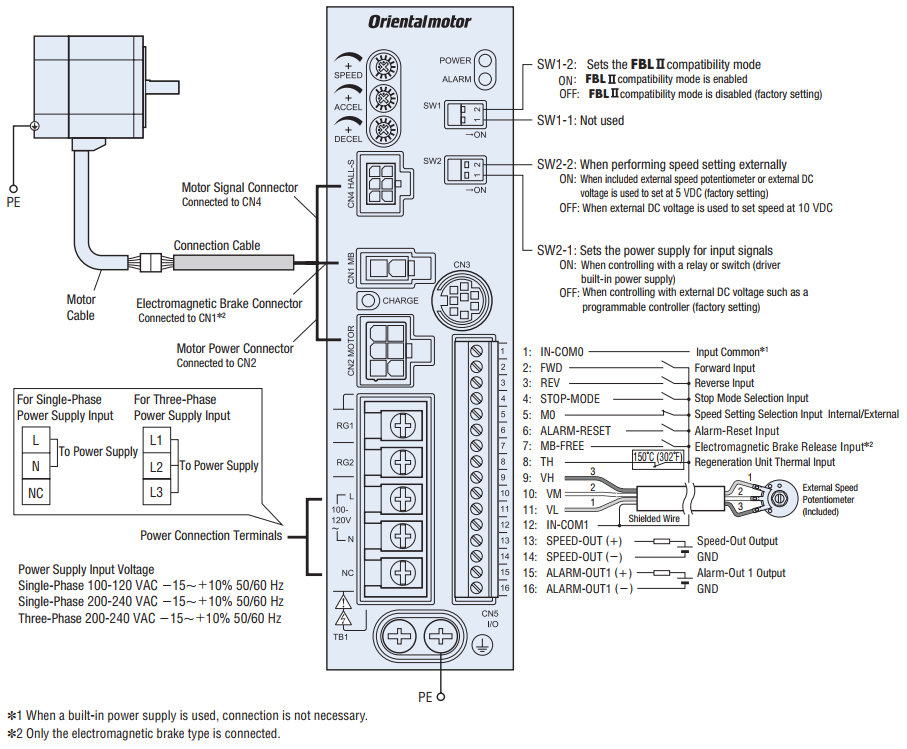

BLED6S được thiết kế để kết nối giữa nguồn điện AC, động cơ BLE, thiết bị điều khiển bên ngoài và các tín hiệu I/O. Với phiên bản BLED6S, nguồn động lực sử dụng điện ba pha 200–240 VAC được đưa vào các đầu L1, L2 và L3. Động cơ được kết nối thông qua các đầu nối motor và motor signal tương ứng.
Đối với điều khiển tốc độ, hệ thống có thể sử dụng chiết áp tốc độ ngoài hoặc điện áp DC điều khiển. Các tín hiệu FWD, REV, STOP-MODE, M0, ALARM-RESET và các tín hiệu I/O liên quan có thể được sử dụng để kết nối với PLC, công tắc điều khiển hoặc thiết bị điều khiển bên ngoài tùy cấu hình.
Chức năng chính của BLED6S là điều khiển tốc độ cho động cơ không chổi than BLE công suất 60W. Driver tiếp nhận nguồn điện AC và các tín hiệu điều khiển, sau đó điều khiển hoạt động của motor theo tốc độ và trạng thái vận hành được thiết lập.
Dải tốc độ cơ bản từ 100 đến 4000 vòng/phút cho phép BLED6S đáp ứng nhiều cơ cấu truyền động khác nhau. Đối với những hệ thống cần thiết lập tốc độ bằng kỹ thuật số, khi sử dụng module điều khiển phù hợp, phạm vi có thể mở rộng từ 80 đến 4000 vòng/phút và tốc độ có thể thiết lập theo từng bước 1 vòng/phút.
BLED6S cũng hỗ trợ chế độ tương thích FBLⅡ. Đây là đặc điểm hữu ích khi thay thế hoặc nâng cấp các hệ thống đang sử dụng dòng FBLⅡ, giúp kỹ thuật viên có thêm lựa chọn trong quá trình chuyển đổi thiết bị.
Driver được trang bị các chức năng điều khiển thời gian tăng tốc và giảm tốc, lựa chọn tốc độ, tín hiệu chạy thuận/nghịch, dừng motor và tín hiệu báo lỗi. Các thông số nâng cao có thể được thiết lập bằng module OPX-2A hoặc phần mềm MEXE02. Tùy cấu hình, người dùng có thể theo dõi tốc độ, trạng thái tải, mã cảnh báo và các thông tin vận hành.
Với các ứng dụng có tải quán tính lớn hoặc vận hành theo phương thẳng đứng, cần xem xét năng lượng tái sinh phát sinh khi motor giảm tốc. BLE Series hỗ trợ sử dụng bộ tái sinh EPRC-400P trong các trường hợp phù hợp nhằm xử lý năng lượng tái sinh và bảo vệ driver.
Điều khiển tốc độ rộng: BLED6S thuộc BLE Series với dải điều khiển 100–4000 vòng/phút ở chế độ analog. Đây là khoảng điều chỉnh rộng, phù hợp với nhiều cơ cấu truyền động tốc độ thay đổi.
Động cơ và driver đồng bộ: BLED6S được phát triển dành cho hệ thống BLE, giúp người dùng lựa chọn đúng driver theo công suất và cấu hình motor. Với phiên bản 60W, các motor BLEM46 là cấu hình tương ứng.
Khả năng giữ tốc độ ổn định: BLE Series có mức điều chỉnh tốc độ theo tải ở mức ±0,5% trong điều kiện định mức. Điều này có ý nghĩa đối với các cơ cấu mà tốc độ motor cần duy trì ổn định khi tải thay đổi.
Thiết kế nhỏ gọn: Driver có kích thước khoảng 45 × 160 × 125 mm và khối lượng khoảng 0,7 kg, thuận tiện bố trí trong tủ điều khiển hoặc khoang máy có diện tích hạn chế.
Hỗ trợ nhiều phương thức điều khiển: Người dùng có thể sử dụng tín hiệu I/O, chiết áp tốc độ ngoài hoặc điện áp DC điều khiển tùy yêu cầu của hệ thống. Điều này giúp BLED6S có thể tích hợp với nhiều kiến trúc máy khác nhau.
Mở rộng thiết lập: Khi sử dụng OPX-2A hoặc MEXE02, hệ thống có thể thiết lập và giám sát nhiều thông số vận hành thay vì chỉ điều chỉnh tốc độ bằng chiết áp thông thường.
Phù hợp thay thế thiết bị hiện hữu: Chế độ tương thích FBLⅡ là một điểm đáng chú ý đối với các nhà máy đang sử dụng hệ thống cũ và cần tìm driver thay thế có khả năng tương thích với cách thiết lập trước đó.
So với việc sử dụng một driver BLDC phổ thông, BLED6S nên được xem là một thành phần trong hệ truyền động BLE đồng bộ. Vì vậy, ưu điểm quan trọng không chỉ nằm ở bản thân bộ điều khiển mà còn ở khả năng ghép đúng motor, gearhead, cáp và thiết bị điều khiển theo cấu hình của Oriental Motor.
Khi mua driver BLED6S, kỹ thuật viên cần kiểm tra chính xác mã trên driver cũ, điện áp nguồn và model motor đang sử dụng. BLED6S là phiên bản sử dụng nguồn ba pha 200–240 VAC; không nên thay thế trực tiếp bằng BLED6A hoặc BLED6C nếu chưa xác nhận lại cấu hình hệ thống.
BLED6S cũng là driver riêng của hệ thống BLE và không nên sử dụng với motor không nằm trong cấu hình tương thích. Khi thay thế một driver cũ, nên kiểm tra đồng thời model motor, gearhead, cáp kết nối và các thiết lập tốc độ để đảm bảo hệ thống hoạt động đúng.
Theo thông tin hiện tại từ Oriental Motor, BLED6S thuộc nhóm sản phẩm legacy/discontinued. Vì vậy, đối với nhu cầu sửa chữa máy hiện hữu, việc xác nhận tình trạng hàng, nguồn hàng thay thế và khả năng tương thích với hệ thống đang sử dụng là bước quan trọng trước khi đặt mua.
Driver động cơ không chổi than Oriental Motor BLED6S là lựa chọn phù hợp cho các hệ thống BLE công suất 60W cần điều khiển tốc độ ổn định, dải tốc độ rộng và khả năng tích hợp với thiết bị điều khiển công nghiệp. Với nguồn 3 pha 200–240 VAC, khả năng điều khiển từ 100 đến 4000 vòng/phút và hỗ trợ các thiết bị thiết lập như OPX-2A, MEXE02, BLED6S đáp ứng tốt nhu cầu thay thế driver trong máy tự động hóa và dây chuyền sản xuất.
Nếu quý khách đang cần thay thế BLED6S cho máy đang vận hành, nên cung cấp thêm model motor, hình ảnh tem driver hoặc model đầy đủ của bộ BLE để đối chiếu chính xác trước khi mua. Liên hệ ngay để nhận báo giá BLED6S và được hỗ trợ kiểm tra cấu hình kỹ thuật phù hợp.
