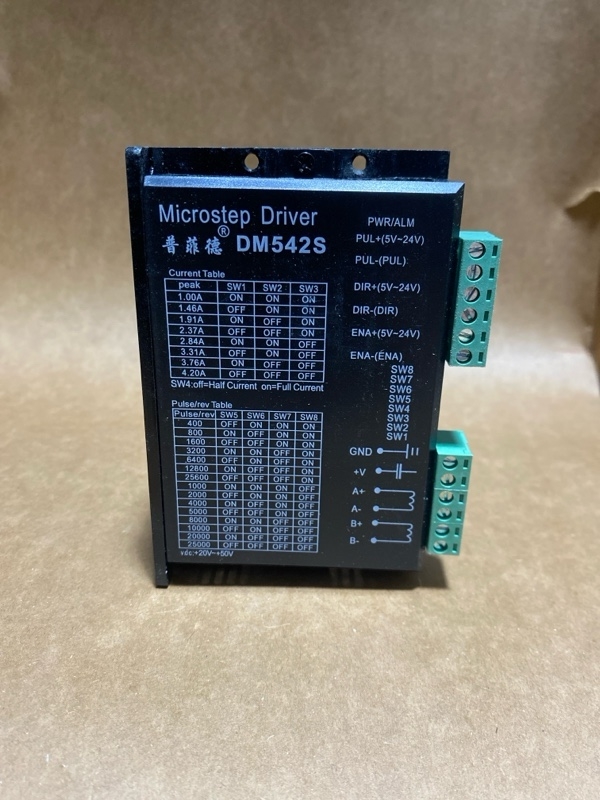

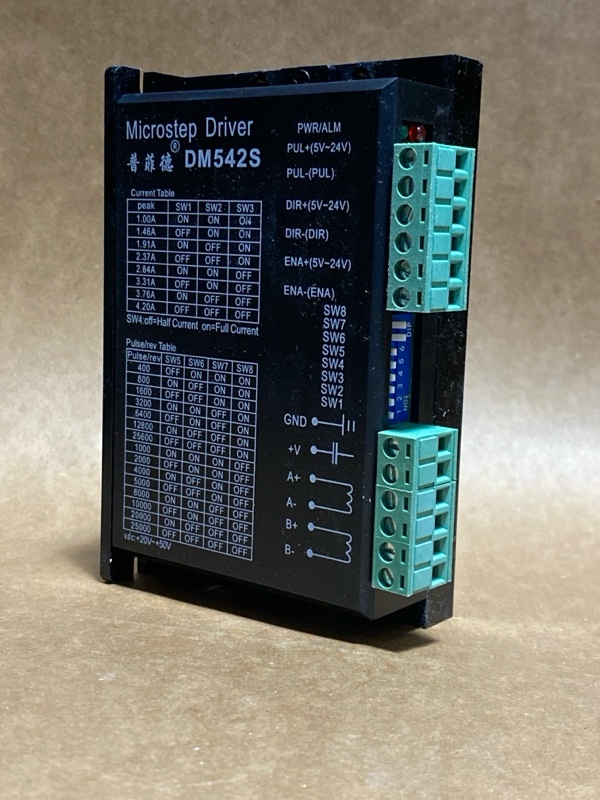

DM542S là driver điều khiển động cơ bước số 2 pha, hỗ trợ điện áp 20–50VDC và dòng tối đa 4.2A. Nhờ công nghệ điều khiển số chống nhiễu, microstep linh hoạt và khả năng vận hành mượt ở tốc độ cao, DM542S phù hợp cho CNC mini, máy khắc, robot và các hệ thống tự động hóa cần độ chính xác cao.
Tổng quan ngắn: DM542S là driver bước số (2-phase) thế hệ mới dựa trên ARM với thuật toán điều khiển số, cho chuyển động mượt, mô-men ổn định ở tốc độ cao, và hỗ trợ lựa chọn microstep linh hoạt cùng cài đặt dòng dễ dàng. Dòng điện hoạt động 1.0–4.2A (peak), điện áp nguồn 20–50VDC; phù hợp cho CNC mini, máy khắc, máy đóng gói, robot pick-place và ứng dụng tự động hóa yêu cầu độ chính xác.
Lý do chọn DM542S:
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | DC 20 – 50 V |
| Dòng đỉnh / RMS (phạm vi) | 1.00 A – 4.20 A (peak) → RMS tương ứng 0.71 → 3.00 A |
| Tần số xung tối đa | 200 kHz |
| Môi trường hoạt động | 0°C → 70°C, humidity 40–90%RH |
| Bảo vệ | Over-current, Over-voltage (peak 60V), Fault LED |

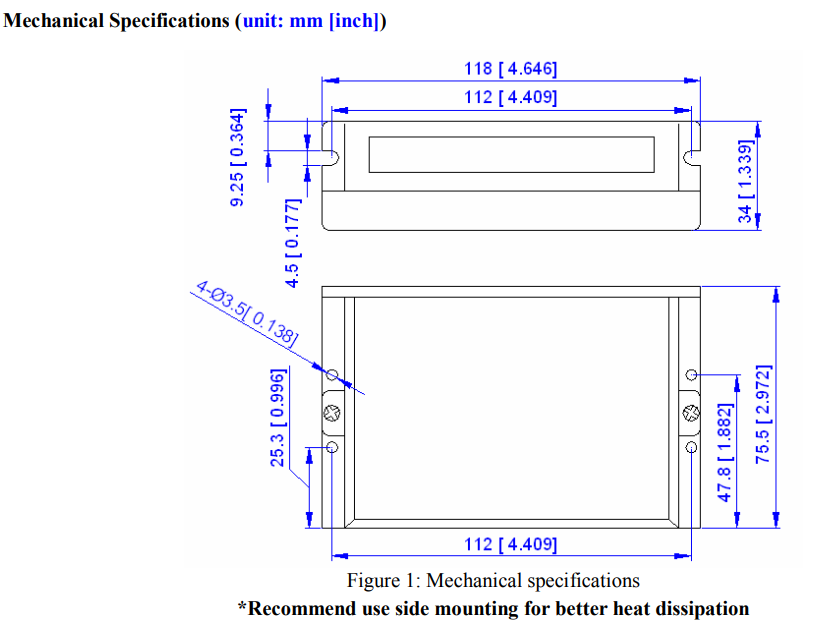

| Kích thước (mm) | Xem bản vẽ kích thước (hình dưới) |
| Cooling | Natural or forced air cooling |
(Nguồn: Tài liệu kỹ thuật DM542S).
| Peak Current | RMS | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 1.00A | 0.71A | ON | ON | ON |
| 1.46A | 1.04A | OFF | ON | ON |
| 1.91A | 1.36A | ON | OFF | ON |
| 2.37A | 1.69A | OFF | OFF | ON |
| 2.84A | 2.03A | ON | ON | OFF |
| 3.31A | 2.36A | OFF | ON | OFF |
| 3.76A | 2.69A | ON | OFF | OFF |
| 4.20A | 3.00A | OFF | OFF | OFF |

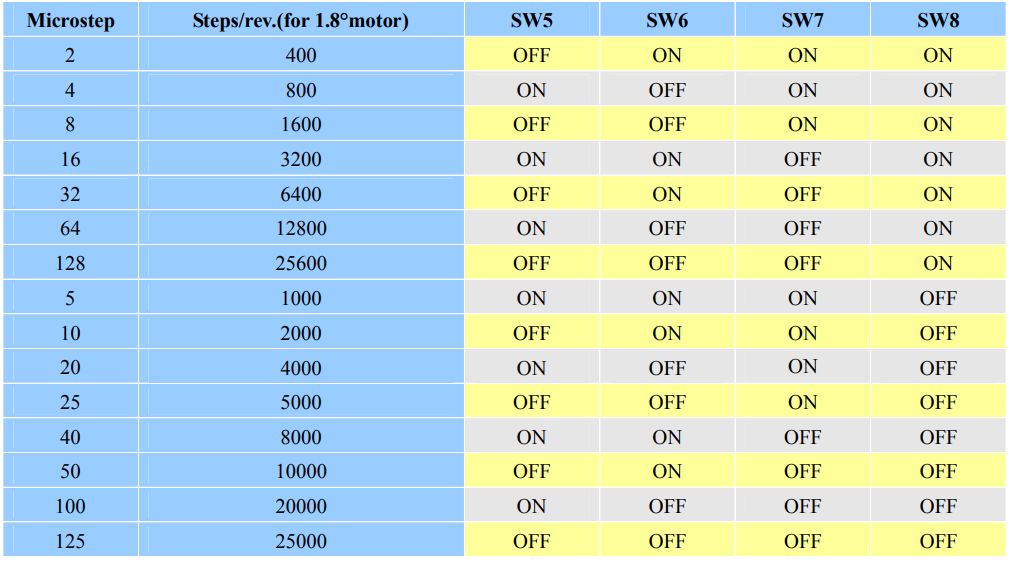

DM542S cho phép chọn nhiều mức microstep (ví dụ 400, 800, 1600,... 25000 steps/rev). Dùng SW5–SW8 theo bảng dưới để cài đặt chính xác cho động cơ 1.8°.
| Triệu chứng | Nguyên nhân có thể |
|---|---|
| Động cơ không quay | • Không có nguồn cấp • Thiết lập microstep sai • DIP switch cài dòng bị sai • Hệ thống đang ở trạng thái lỗi • Driver đang bị vô hiệu hóa (ENA kích hoạt) |
| Động cơ quay sai hướng | • Đấu ngược pha động cơ |
| Driver báo lỗi | • DIP switch dòng cài sai • Cuộn dây động cơ gặp vấn đề |
| Động cơ chạy giật, không ổn định | • Tín hiệu điều khiển quá yếu • Tín hiệu bị nhiễu • Đấu dây động cơ sai • Cuộn dây động cơ lỗi • Dòng cài đặt quá nhỏ, gây mất bước |
| Động cơ bị hụt bước khi tăng tốc | • Dòng cấp quá nhỏ • Động cơ không đủ công suất cho tải • Tăng tốc (acceleration) đặt quá cao • Điện áp nguồn quá thấp |
| Động cơ hoặc driver quá nóng | • Tản nhiệt/bố trí làm mát không đủ • Chưa sử dụng tính năng tự giảm dòng khi đứng yên • Dòng cài đặt quá cao |
DM542S là lựa chọn tốt khi bạn cần driver bước số nhỏ gọn, khả năng microstep cao, auto-tune và vận hành êm. Phù hợp cho các ứng dụng từ hobby CNC đến sản xuất nhẹ yêu cầu độ chính xác.
