1. Giới thiệu chung

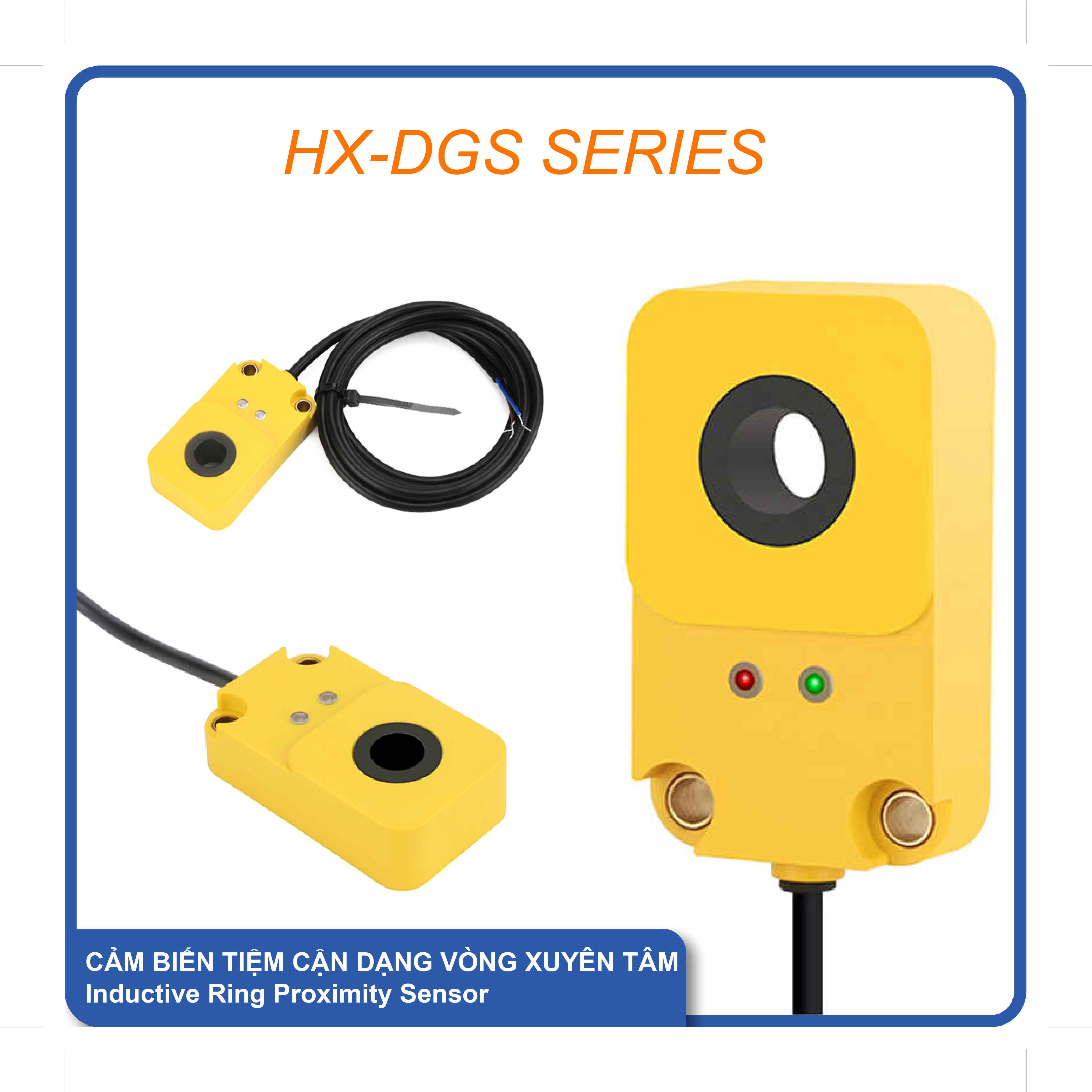

Dòng cảm biến vòng phát hiện kim loại HX-DGS là thiết bị cảm ứng từ chuyên dụng, giúp phát hiện và đếm các chi tiết kim loại đi qua lỗ tròn một cách nhanh và chính xác.
Với thiết kế vòng xuyên tâm độc đáo, cảm biến đảm bảo khả năng làm việc ổn định trong môi trường công nghiệp có bụi, rung hoặc dầu cắt gọt.
2. Nguyên lý và chức năng cảm biến
Cảm biến tiệm cận cảm ứng từ dạng vòng HX-DGS hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi vật kim loại đi xuyên qua vùng cảm ứng trong tâm vòng, từ trường thay đổi sẽ kích hoạt tín hiệu ngõ ra.
Cảm biến có tốc độ phản hồi nhanh, phát hiện ổn định ngay cả với vật thể nhỏ, tốc độ cao – rất phù hợp cho dây chuyền đếm sản phẩm, kiểm tra chi tiết cơ khí, hoặc phát hiện trục quay.
3. Phân loại dòng HX-DGS

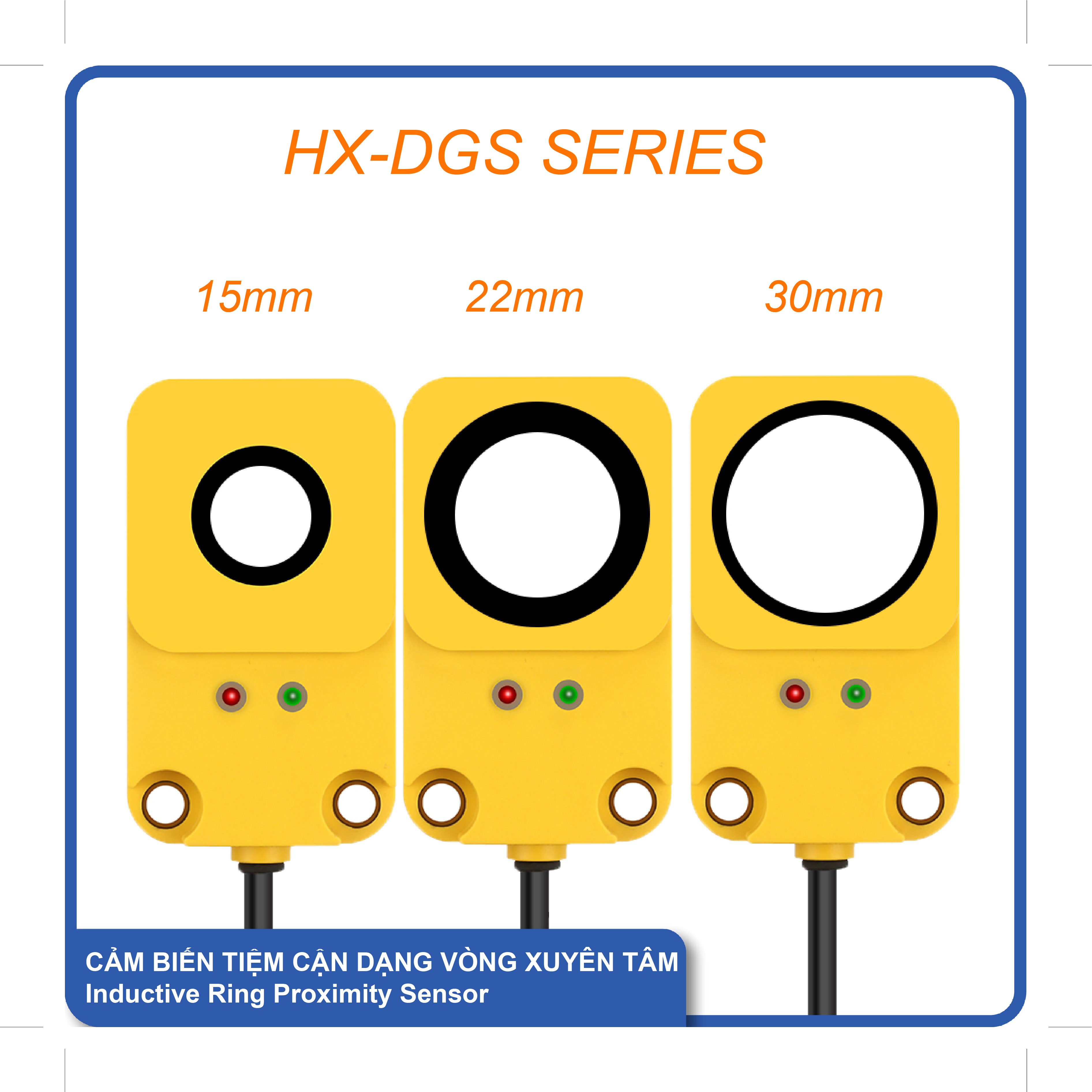

Dòng HX-DGS được sản xuất với nhiều kích thước và kiểu ngõ ra khác nhau, dễ dàng tích hợp vào các hệ thống điều khiển PLC, bộ đếm hoặc board điều khiển tự động.
Các mã hàng chi tiết trong dòng sản phẩm
- HX-DGS-15N1 – Ø15mm NPN Thường mở
- HX-DGS-22N1 – Ø22mm NPN Thường mở
- HX-DGS-30N1 – Ø30mm NPN Thường mở
- HX-DGS-15P1 – Ø15mm PNP Thường mở
- HX-DGS-22P1 – Ø22mm PNP Thường mở
- HX-DGS-30P1 – Ø30mm PNP Thường mở
4. Hướng dẫn lắp đặt và sử dụng

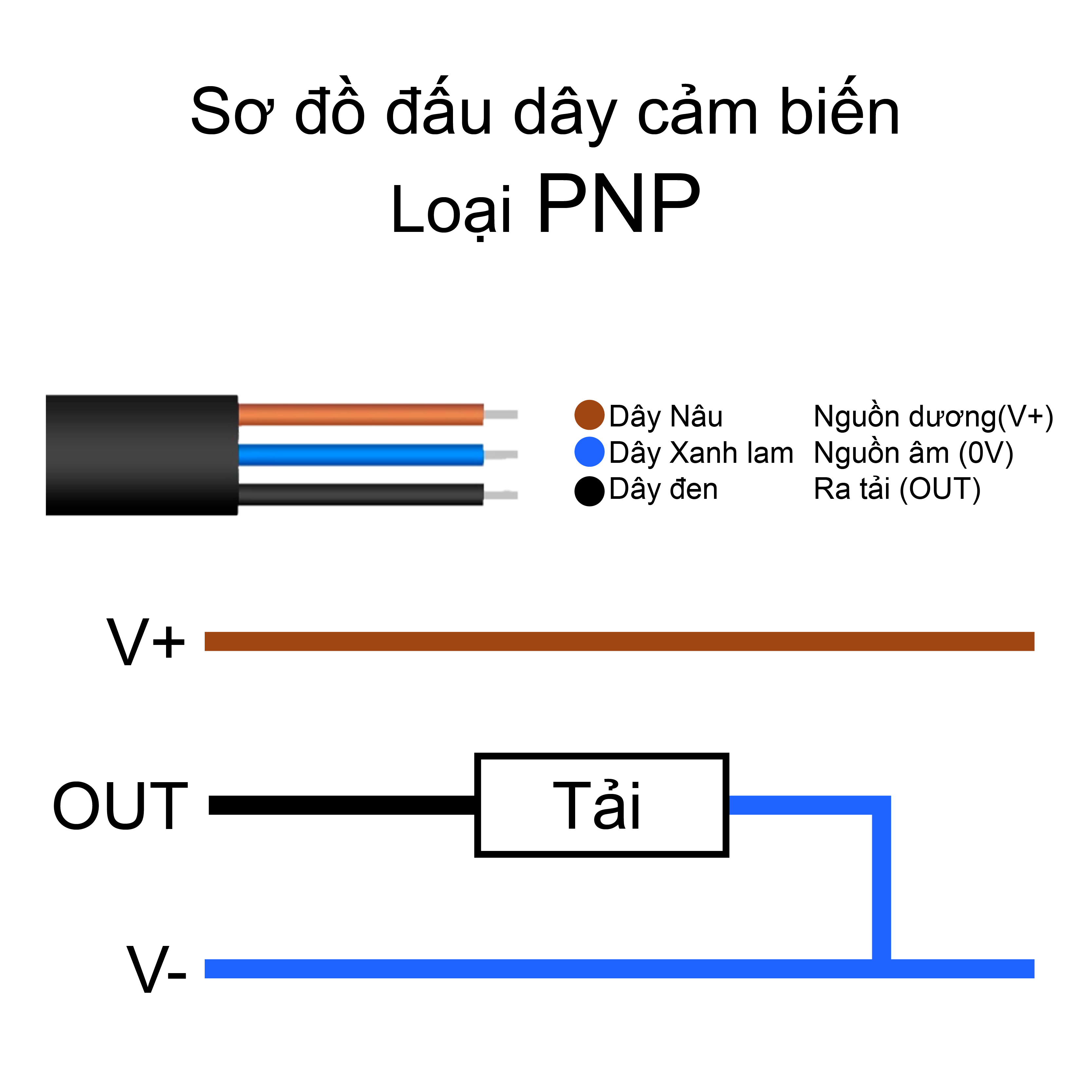

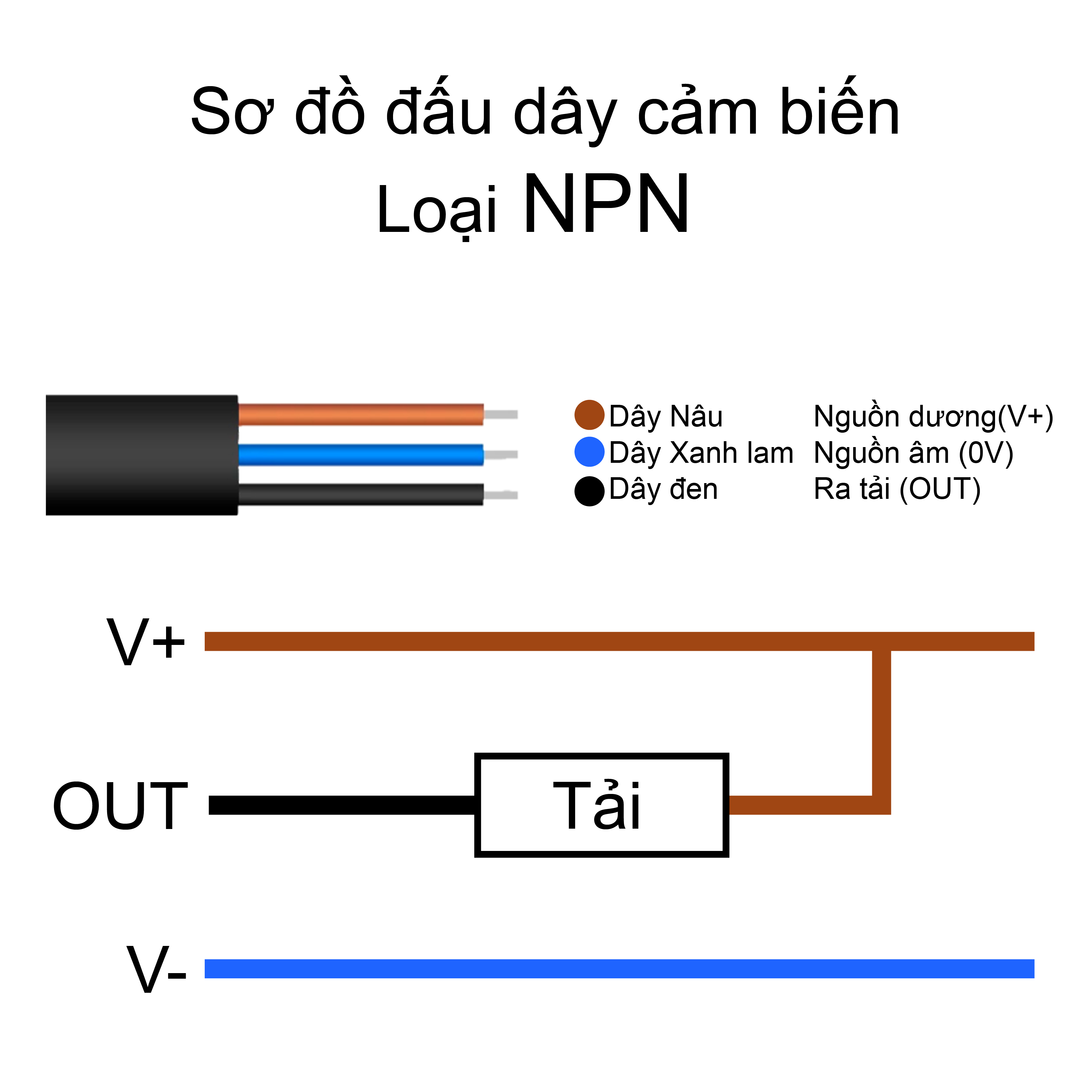

- Cấp nguồn DC 10–30V đúng cực tính theo sơ đồ dây (NPN hoặc PNP).
- Gắn cảm biến sao cho vật kim loại đi xuyên qua giữa tâm vòng.
- Tránh để cảm biến bị rung mạnh hoặc đặt gần nguồn từ trường lớn.

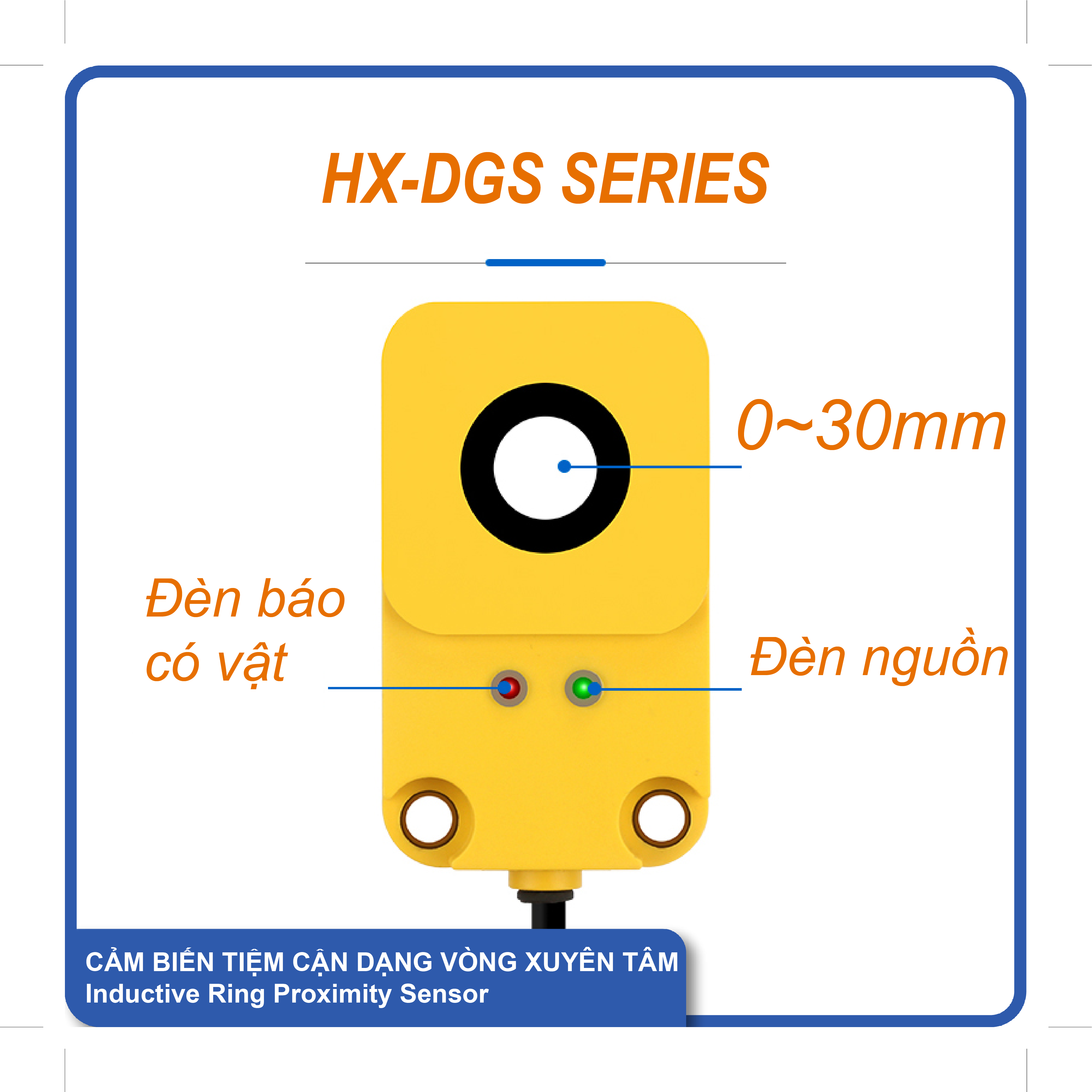

- Kiểm tra đèn báo LED để xác định trạng thái phát hiện.
5. Thông số kỹ thuật chung
- Điện áp hoạt động: DC 10–30V
- Khoảng cách phát hiện: 0–30mm
- Ngõ ra: NPN / PNP, Thường mở (NO)
- Đèn báo trạng thái: LED báo phát hiện
- Chất liệu vỏ: Nhựa kỹ thuật chịu nhiệt và dầu công nghiệp
- Cấp bảo vệ: IP67 – chống bụi, chống nước nhẹ
6. Ứng dụng tiêu biểu

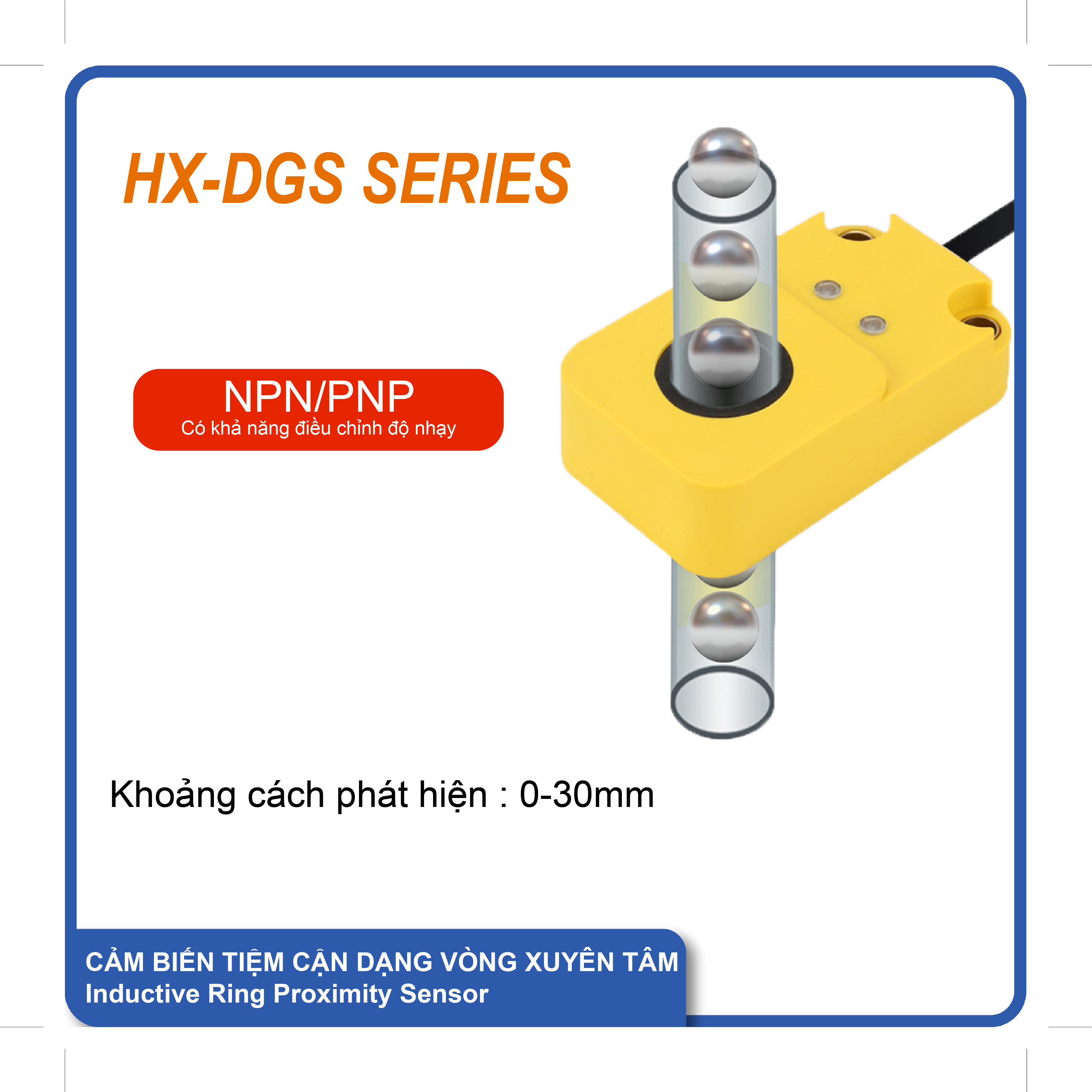

- Đếm sản phẩm, đếm trục, đếm viên bi trong dây chuyền tự động
- Kiểm tra chi tiết kim loại nhỏ, kiểm soát linh kiện
- Phát hiện vật thể trong máy ép, máy CNC, robot gắp sản phẩm
- Ứng dụng trong ngành bao bì, cơ khí, thiết bị tự động hóa, điện tử
7. Tổng kết
Cảm biến đếm sản phẩm qua lỗ HX-DGS là lựa chọn tối ưu khi cần phát hiện vật kim loại nhỏ, tốc độ cao, ổn định và độ bền vượt trội.
Dòng sản phẩm được phát triển với tiêu chuẩn công nghiệp, phù hợp cho các nhà máy sản xuất tự động hóa cần độ tin cậy lâu dài.
