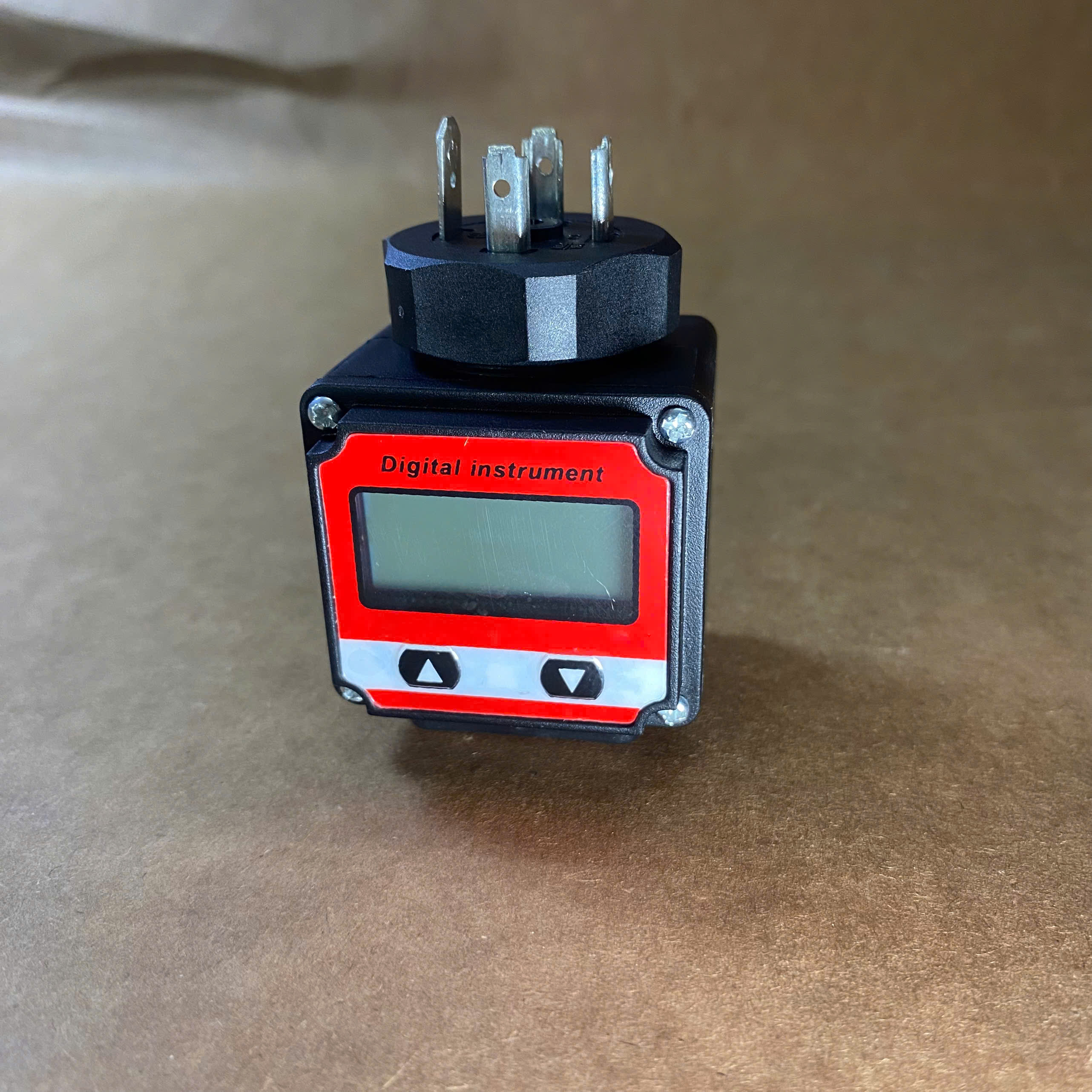

Bộ hiển thị 4-20mA LED/LCD dùng để hiển thị trực tiếp tín hiệu từ cảm biến áp suất, nhiệt độ, lưu lượng và mức. Thiết bị hỗ trợ cấu hình zero, span, đơn vị, lọc tín hiệu và giới hạn hiển thị, với phiên bản 4-20mA, 0-5V, 0-10V và RS485 Modbus RTU. Thiết kế nhỏ gọn, IP65, phù hợp lắp trên máy và hệ thống tự động hóa công nghiệp.

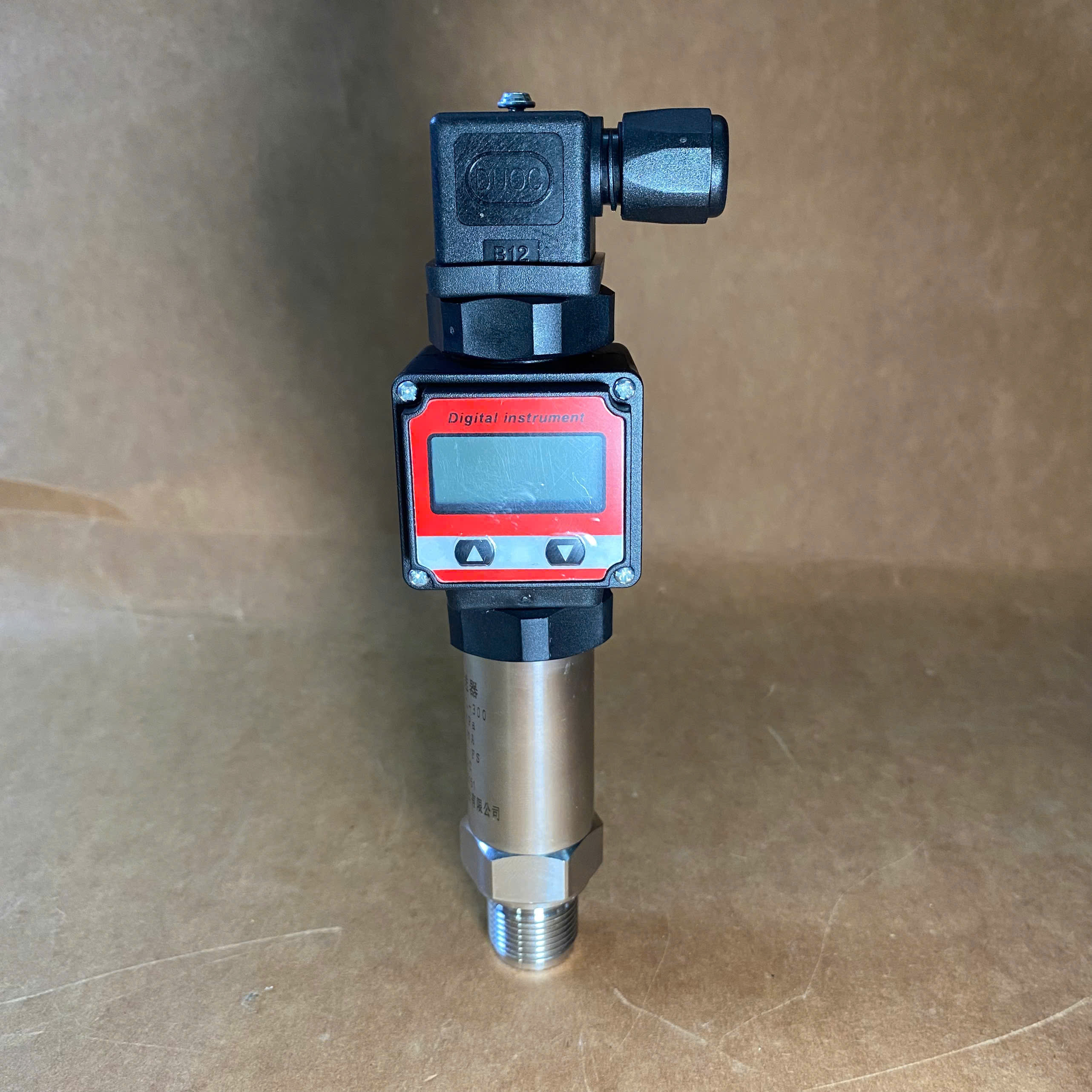

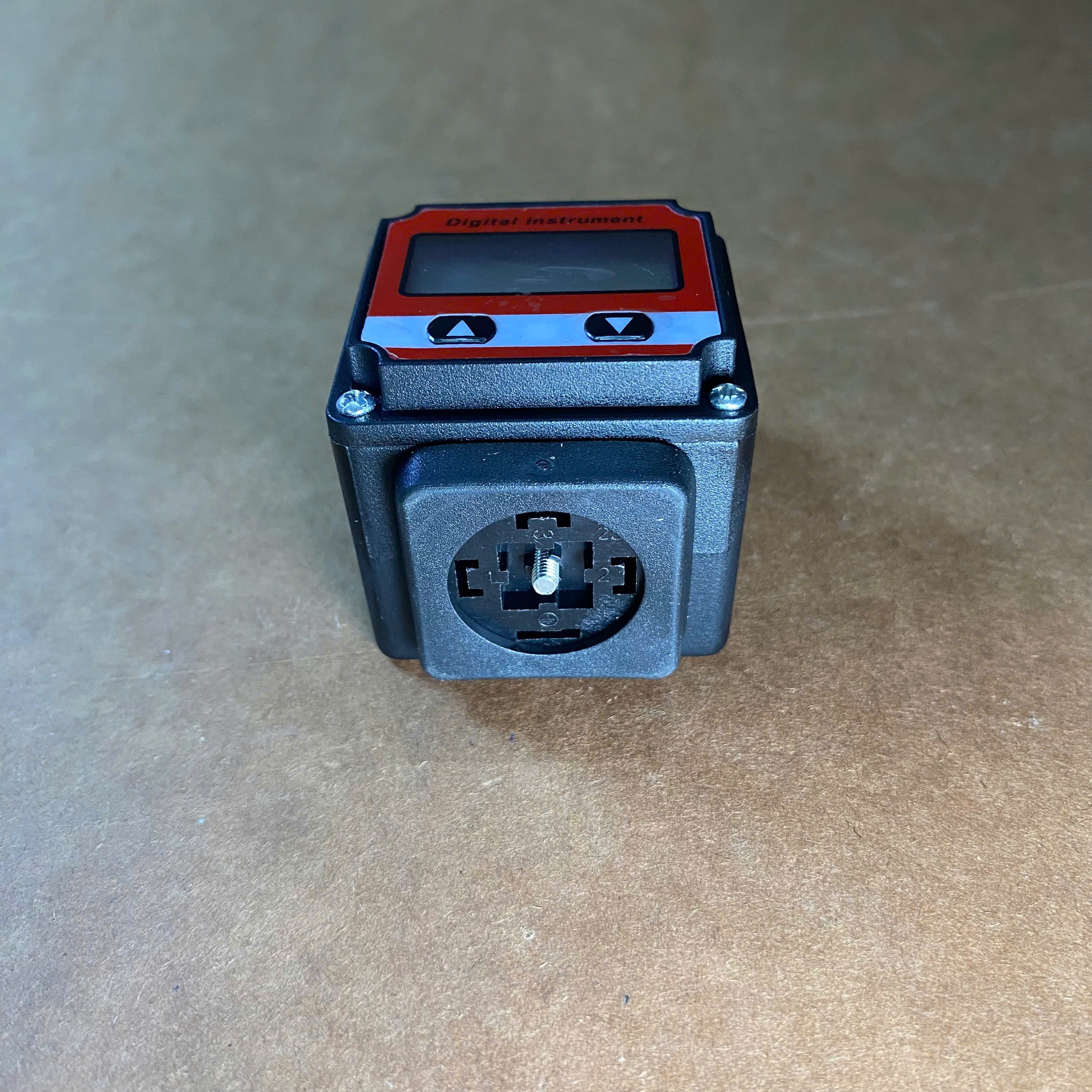

Bộ hiển thị 4-20mA LED/LCD là thiết bị hiển thị tín hiệu đo dành cho các hệ thống tự động hóa và thiết bị công nghiệp. Sản phẩm có thể sử dụng với tín hiệu từ cảm biến áp suất, nhiệt độ, lưu lượng, mức chất lỏng và nhiều transmitter hai dây khác. Thiết bị hỗ trợ cài đặt zero, span, đơn vị đo, số chữ số thập phân, lọc tín hiệu và hiệu chỉnh độ nhạy, giúp kỹ thuật viên dễ dàng theo dõi giá trị đo trực tiếp tại hiện trường.
Bộ hiển thị 4-20mA được thiết kế để đọc và hiển thị giá trị tương ứng với tín hiệu analog trong các hệ thống đo lường công nghiệp. Theo tài liệu kỹ thuật, phiên bản hai dây hoạt động theo phương thức thụ động, sử dụng chính dòng điện trong vòng lặp để cung cấp năng lượng cho mạch hiển thị. Thiết bị có mức tiêu thụ thấp và không yêu cầu nguồn cấp ngoài đối với cấu hình hiển thị tín hiệu 4-20mA.
Thiết bị sử dụng vi xử lý công suất thấp, mạch tích hợp chuyên dụng và công nghệ SMT. Thiết kế này giúp sản phẩm có kích thước gọn, màn hình dễ quan sát và phù hợp với nhiều hệ thống đo áp suất, nhiệt độ, lưu lượng, pH, gia tốc hoặc lực sử dụng transmitter hai dây.
Người sử dụng có thể cấu hình các thông số trực tiếp thông qua các phím trên mặt trước. Tùy phiên bản, sản phẩm hỗ trợ màn hình LED hoặc LCD, tín hiệu 4-20mA, 0-5V, 0-10V hoặc giao tiếp RS485 sử dụng giao thức Modbus RTU.
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Bộ hiển thị tín hiệu LED/LCD |
| Ứng dụng tín hiệu | Áp suất, nhiệt độ và các transmitter hai dây |
| Phương thức hoạt động | Hai dây, thụ động đối với phiên bản 4-20mA |
| Tín hiệu | 4-20mA; phiên bản LCD hỗ trợ thêm 0-5V/0-10V; phiên bản khác hỗ trợ RS485 |
| Dải áp suất | -1 bar đến 0-1000 bar, tùy cấu hình và nhãn sản phẩm |
| Độ chính xác | 0,5% F.S. tại 20°C ±3°C |
| Nguồn cấp | DC12-28V, mặc định 24V đối với phiên bản được cấp nguồn ngoài |
| Tần số đáp ứng | ≤500 Hz |
| Độ ổn định | ±0,1 F.S./năm |
| Độ trôi nhiệt độ | ±0,01 F.S./°C |
| Cấp bảo vệ | IP65 |
| Sụt áp làm việc | 3,0V tại 20mA |
| Dải hiển thị | -1999 đến 9999 |
| Độ phân giải dòng điện | 1µA |
| Độ chính xác toàn máy | 0,1% |
| Nhiệt độ môi trường | -10°C đến 60°C |
| Độ ẩm môi trường | ≤85%RH |
| Đơn vị hiển thị | MPa, kPa, Pa, bar, mbar, Psi, kg, mmHg, mm, m, °C và không đơn vị |
| Giao tiếp phiên bản RS485 | Modbus RTU |
| Cấp chống cháy nổ | Wx ia IIC T6 Ga đối với phiên bản yêu cầu chống cháy nổ |
Các thông số trên được tổng hợp từ tài liệu kỹ thuật của sản phẩm. Dải áp suất thực tế cần được kiểm tra theo nhãn của từng thiết bị trước khi đặt hàng và đưa vào sử dụng.
Tài liệu kỹ thuật cung cấp hướng dẫn cài đặt, hiệu chuẩn và cấu hình cho các phiên bản LED/LCD của sản phẩm. Nội dung bao gồm cấu hình hiển thị 4-20mA, thiết lập zero/span, đơn vị đo, bộ lọc, giới hạn hiển thị, hiệu chỉnh độ nhạy và cấu hình giao tiếp RS485 Modbus RTU.
Khi mua hàng, khách hàng có thể yêu cầu tài liệu kỹ thuật tương ứng với đúng phiên bản sản phẩm để thuận tiện cho việc lắp đặt, bảo trì và hiệu chuẩn tại nhà máy.
Đối với phiên bản hai dây 4-20mA, thiết bị được mắc nối tiếp trong vòng dòng để lấy năng lượng và đồng thời đọc tín hiệu. Tài liệu cho biết sản phẩm có thể sử dụng với nhiều loại transmitter hai dây như transmitter áp suất, chênh áp, nhiệt độ, lưu lượng, pH, gia tốc và lực.
Phiên bản RS485 sử dụng hệ thống bốn dây gồm hai dây cấp nguồn và hai dây truyền thông. Giao tiếp sử dụng Modbus RTU, thuận tiện khi kết nối với PLC, HMI, máy tính công nghiệp hoặc hệ thống SCADA.
Hiển thị tín hiệu 4-20mA: thiết bị có khả năng chuyển đổi giá trị tín hiệu dòng điện thành giá trị hiển thị theo thang đo được cài đặt. Người sử dụng có thể thiết lập giá trị hiển thị tương ứng với điểm thấp và điểm cao của tín hiệu.
Cài đặt zero và span: người dùng có thể hiệu chuẩn điểm zero và điểm toàn thang. Chức năng này đặc biệt hữu ích khi bộ hiển thị được kết hợp với các cảm biến hoặc transmitter có dải đo khác nhau.
Cài đặt số chữ số thập phân: độ phân giải hiển thị có thể được lựa chọn theo yêu cầu sử dụng. Thiết bị cho phép cài đặt số chữ số sau dấu thập phân để phù hợp với đại lượng cần giám sát.
Điều chỉnh giới hạn hiển thị: giới hạn thấp và giới hạn cao của giá trị hiển thị có thể được thiết lập trong phạm vi -1999 đến 9999.
Chức năng lọc tín hiệu: bộ lọc có các mức cài đặt từ 0 đến 4. Khi tăng hệ số lọc, khả năng chống nhiễu được cải thiện nhưng độ nhạy của màn hình giảm. Giá trị mặc định được tài liệu đề cập là 2.
Hiệu chỉnh độ nhạy cảm biến: hệ số SPAn cho phép điều chỉnh khi độ nhạy của cảm biến thay đổi trong quá trình sử dụng. Hệ số mặc định là 1.000.
Cảnh báo vượt dải: chức năng DiSAL có thể được bật hoặc tắt. Khi giá trị áp suất vượt quá giới hạn trên của dải hiệu chuẩn 125% hoặc thấp hơn giới hạn dưới 25%, thiết bị có thể hiển thị cảnh báo nhấp nháy.
Bảo vệ thiết bị: sản phẩm có các chức năng bảo vệ quá dòng, quá áp, ngắn mạch và đấu ngược cực. Theo tài liệu, ngay cả trong trường hợp tải bị ngắn mạch, nguồn 24V trực tiếp cũng không làm hỏng thiết bị.
Giao tiếp RS485: phiên bản RS485 sử dụng Modbus RTU và có khả năng truyền dữ liệu số đến hệ thống điều khiển. Tài liệu cũng mô tả phiên bản này sử dụng ADC 20 bit và mạch cách ly cho nguồn, tín hiệu cảm biến và giao tiếp RS485.
Điểm đáng chú ý của bộ hiển thị 4-20mA này là khả năng hoạt động theo kiểu hai dây thụ động đối với phiên bản 4-20mA. Cách thiết kế này giúp thiết bị có thể tích hợp trực tiếp vào vòng dòng hiện hữu mà không phải bổ sung một nguồn cấp riêng cho bộ hiển thị. Đây là lựa chọn phù hợp khi kỹ thuật viên cần bổ sung khả năng quan sát tín hiệu tại hiện trường mà không muốn thay đổi nhiều cấu trúc của hệ thống.
So với các bộ hiển thị tín hiệu thông thường sử dụng nguồn AC/DC độc lập, cấu hình loop-powered giúp đơn giản hóa việc lắp đặt đối với các vòng dòng 4-20mA. Thiết bị cũng cho phép cài đặt trực tiếp nhiều thông số thông qua phím trên mặt trước thay vì sử dụng biến trở cơ khí.
Khả năng cài đặt đơn vị đo, số chữ số thập phân, giới hạn hiển thị, zero, span và bộ lọc giúp kỹ thuật viên sử dụng một thiết bị cho nhiều loại ứng dụng khác nhau. Mười hai đơn vị có thể lựa chọn gồm MPa, kPa, Pa, bar, mbar, Psi, kg, mmHg, mm, m, °C và không đơn vị.
Đối với hệ thống cần thu thập dữ liệu, phiên bản RS485 là lựa chọn khác trong cùng dòng sản phẩm. Giao thức Modbus RTU phổ biến trong tự động hóa công nghiệp, cho phép kết nối thiết bị với các hệ thống điều khiển và giám sát phù hợp.
Cấp bảo vệ IP65 cùng thiết kế hướng đến môi trường công nghiệp giúp thiết bị phù hợp với nhiều vị trí lắp đặt thực tế. Tuy nhiên, khi lựa chọn sản phẩm thay thế, cần xác định chính xác loại màn hình, tín hiệu đầu vào, nguồn cấp, dải áp suất và kiểu giao tiếp để tránh nhầm phiên bản.
Bộ hiển thị 4-20mA LED/LCD là giải pháp phù hợp cho kỹ thuật viên và bộ phận vật tư cần hiển thị trực tiếp tín hiệu từ transmitter áp suất, nhiệt độ, lưu lượng hoặc các cảm biến công nghiệp khác. Sản phẩm có nhiều cấu hình gồm 4-20mA, 0-5V, 0-10V và RS485 Modbus RTU, đáp ứng nhiều nhu cầu giám sát tại máy và trong tủ điều khiển.
Khi đặt hàng, khách hàng nên cung cấp dải đo, loại tín hiệu, nguồn cấp, kiểu hiển thị LED/LCD và yêu cầu giao tiếp nếu có. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí, giúp lựa chọn đúng phiên bản cho hệ thống đang sử dụng.
