Bộ điều khiển lực căng KTC800A là thiết bị điều khiển chuyên dụng cho phanh từ và ly hợp bột từ, hỗ trợ điều chỉnh dòng điện, điện áp và công suất đầu ra. Thiết bị sử dụng điều chế PWM, ngõ ra DC 0–24V/4A, có bảo vệ quá dòng và nhiều chế độ điều khiển. KTC800A phù hợp cho các hệ thống điều khiển lực căng cuộn trong máy in, máy bao bì và dây chuyền tự động hóa.
Bộ điều khiển lực căng KTC800A là thiết bị chuyên dụng để điều chỉnh lực căng trong các hệ thống sử dụng phanh bột từ và ly hợp bột từ. Thiết bị hỗ trợ nhiều chế độ điều khiển gồm dòng điện không đổi, điện áp không đổi, công suất không đổi và điều khiển bằng tín hiệu bên ngoài. Với ngõ ra DC 0-24V/4A, điều khiển PWM, màn hình số và chức năng bảo vệ quá dòng, KTC800A phù hợp cho các hệ thống máy in, máy bao bì, máy cuộn và dây chuyền tự động hóa.

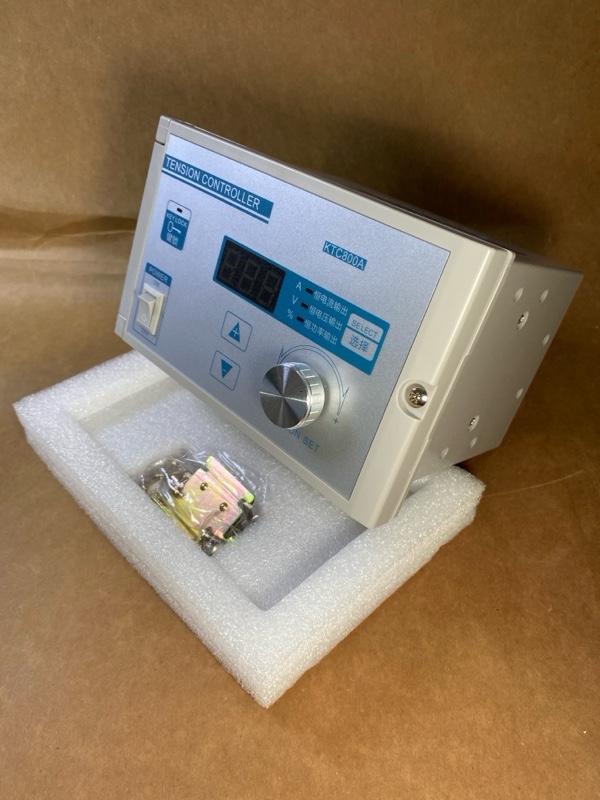

KTC800A là bộ điều khiển lực căng dạng thủ công được thiết kế để kiểm soát đầu ra cấp cho phanh từ hoặc ly hợp bột từ trong các hệ thống điều khiển lực căng vật liệu. Thiết bị thuộc nhóm tension controller, cho phép người vận hành thiết lập và điều chỉnh giá trị đầu ra trực tiếp trên mặt trước thông qua núm TENSION SET và các phím điều chỉnh.
Theo tài liệu kỹ thuật, KTC800A sử dụng nguồn điện chuyển mạch thích ứng và phương pháp điều chế độ rộng xung PWM nhằm nâng cao hiệu quả điều khiển. Ngõ ra của bộ điều khiển đạt DC 0-24V với dòng tối đa 4A, phù hợp với các loại phanh từ và ly hợp bột từ cần điều chỉnh dòng điện hoặc điện áp để kiểm soát mô-men và lực căng.
Một ưu điểm đáng chú ý của KTC800A là khả năng lựa chọn nhiều phương thức điều khiển. Người sử dụng có thể lựa chọn chế độ dòng điện không đổi, điện áp không đổi, công suất không đổi hoặc sử dụng chiết áp bên ngoài/tín hiệu điện áp 0-10V để điều khiển đầu ra. Nhờ đó, thiết bị có thể đáp ứng nhiều cách tích hợp khác nhau trong hệ thống máy.

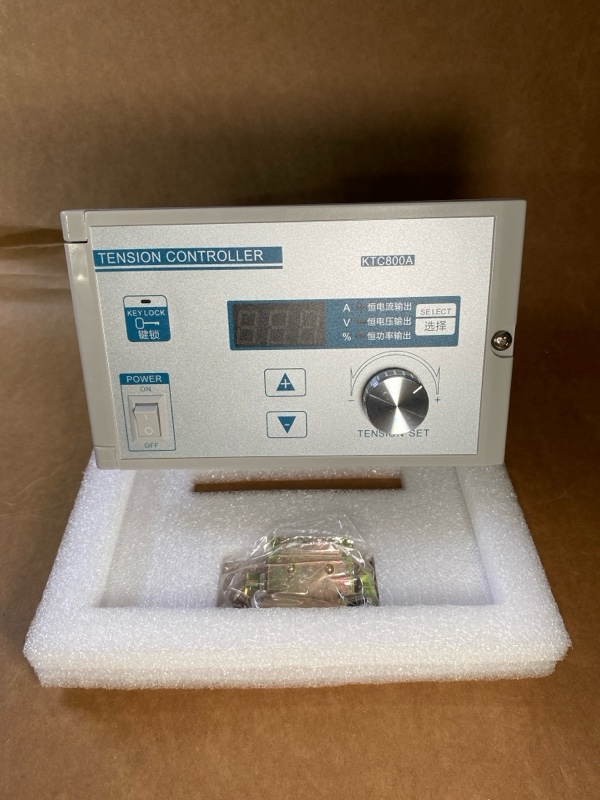

Thiết kế mặt trước gồm công tắc nguồn, màn hình số, đèn báo chế độ làm việc, phím tăng/giảm, nút lựa chọn chế độ và núm điều chỉnh lực căng. Tài liệu cũng thể hiện chức năng khóa và mở khóa phím, giúp hạn chế việc thay đổi cài đặt ngoài ý muốn trong quá trình vận hành.
| Thông số | Giá trị |
|---|---|
| Model | KTC800A |
| Loại thiết bị | Bộ điều khiển lực căng / Tension Controller |
| Phương pháp điều khiển | Điều chế độ rộng xung PWM |
| Điện áp đầu vào | AC85-264V, 50/60Hz |
| Ngõ ra | DC24V, 0-4A |
| Chế độ dòng điện không đổi | 0.00-4.00A, bước điều chỉnh 0.01A |
| Chế độ điện áp không đổi | 0.0-24.0V, bước điều chỉnh 0.1V |
| Chế độ công suất không đổi | 0-100%, bước điều chỉnh 1% |
| Điều khiển bên ngoài | Chiết áp ngoài hoặc tín hiệu điện áp 0-10V |
| Thiết bị sử dụng | Phanh bột từ, ly hợp bột từ |
| Bảo vệ | Bảo vệ quá dòng và bảo vệ tín hiệu đầu vào |
| Phương pháp lắp đặt | Lắp đặt trên sàn, treo tường, lắp âm |
| Kích thước lỗ lắp panel | 163 x 103 mm |
| Kích thước thân thiết bị | Khoảng 180 x 120 x 120 mm |
| Trọng lượng | 1 kg |
| Nhiệt độ môi trường | -5 đến 40°C |
Tài liệu hướng dẫn sử dụng bộ điều khiển lực căng KTC800A có thể được cung cấp để người dùng tham khảo thông số kỹ thuật, sơ đồ đấu nối, cách lựa chọn chế độ điều khiển và quy trình cài đặt thiết bị.
KTC-800A Tension Controller.pdf

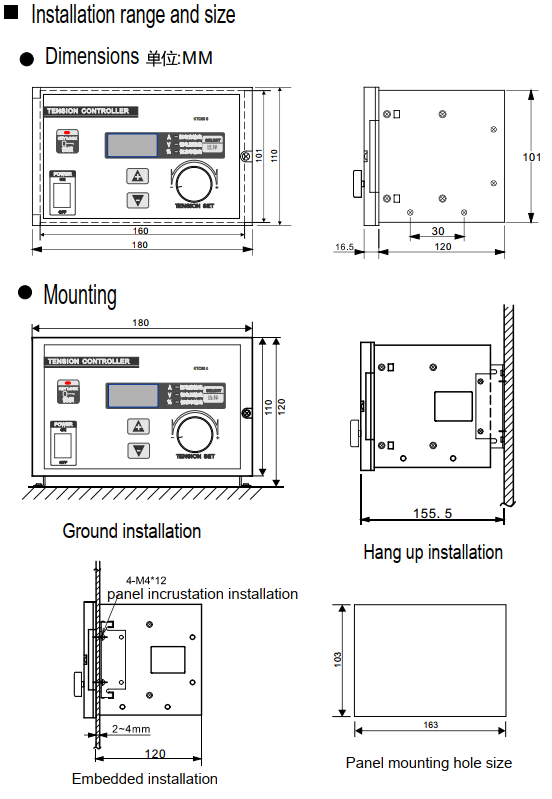

Theo bản vẽ trong tài liệu, KTC800A có thể được lắp đặt theo nhiều phương án gồm lắp đặt trên sàn, lắp treo và lắp âm vào panel. Kích thước lỗ lắp panel được thể hiện là 163 x 103 mm. Thiết kế này giúp người dùng linh hoạt bố trí bộ điều khiển trong tủ điện hoặc trên mặt máy tùy theo cấu trúc thiết bị.

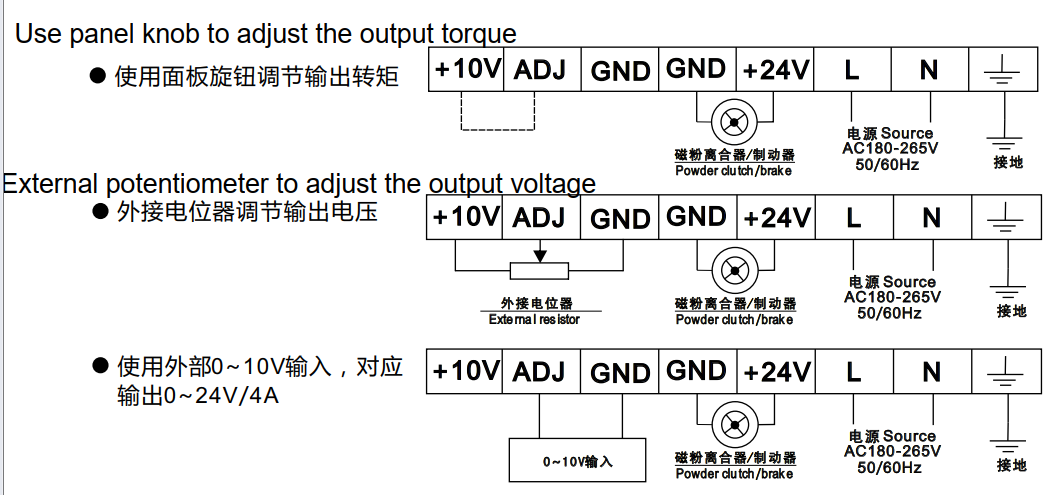

Sơ đồ đấu nối trong tài liệu cho thấy các đầu nối chính gồm +10V, ADJ, GND, +24V, L và N cùng đầu nối tiếp địa. Tùy phương thức sử dụng, đầu ra có thể được điều chỉnh bằng núm trên mặt trước, chiết áp bên ngoài hoặc tín hiệu điện áp 0-10V.
Ở phương án sử dụng núm điều chỉnh trên mặt trước, người vận hành có thể trực tiếp thay đổi giá trị đầu ra để điều chỉnh mô-men tác động lên phanh hoặc ly hợp. Với phương án sử dụng chiết áp ngoài, tín hiệu điều khiển được đưa vào các đầu nối tương ứng để thay đổi điện áp đầu ra.
Tài liệu cũng thể hiện phương án sử dụng tín hiệu 0-10V bên ngoài, tương ứng với dải đầu ra 0-24V/4A. Đây là phương án phù hợp khi cần đưa tín hiệu điều khiển từ một thiết bị khác trong hệ thống.
KTC800A cung cấp bốn phương thức điều khiển để đáp ứng các yêu cầu khác nhau của hệ thống lực căng. Việc lựa chọn chế độ được thực hiện bằng cách nhấn giữ phím SELECT trong khoảng 3 giây. Đèn báo tương ứng trên mặt điều khiển cho biết chế độ đang được lựa chọn.
Chế độ dòng điện không đổi: cho phép thiết lập dòng điện trong phạm vi 0.00-4.00A với bước điều chỉnh 0.01A. Chế độ này phù hợp khi cần kiểm soát dòng điện cấp cho cuộn dây của phanh từ hoặc ly hợp từ. Nếu tải thực tế không thể đạt đến dòng điện đã cài đặt, bộ điều khiển có cơ chế nhận biết và điều chỉnh theo khả năng thực tế của tải.
Chế độ điện áp không đổi: cho phép điều chỉnh điện áp đầu ra từ 0.0 đến 24.0V với bước 0.1V. Người vận hành có thể sử dụng núm điều chỉnh trên mặt trước để thay đổi giá trị điện áp theo yêu cầu của hệ thống.
Chế độ công suất không đổi: cho phép thiết lập công suất từ 0 đến 100% với bước 1%. Trước khi sử dụng chế độ này, bộ điều khiển cần thực hiện quá trình nhận biết công suất tối đa của phanh hoặc ly hợp được kết nối. Khi thay thế bằng một model phanh hoặc ly hợp khác, cần thực hiện hiệu chuẩn lại.
Chế độ điều khiển bên ngoài: KTC800A có thể nhận chiết áp ngoài hoặc tín hiệu điện áp 0-10V. Trong chế độ này, giá trị đầu ra được điều khiển từ tín hiệu bên ngoài thay vì núm và phím trên mặt trước. Tài liệu cho biết tín hiệu 0-10V tương ứng với phạm vi đầu ra 0-24V.
Ngoài các chế độ điều khiển, KTC800A còn có chức năng bảo vệ quá dòng. Màn hình số được sử dụng để hiển thị giá trị cài đặt hoặc giá trị làm việc tùy theo chế độ. Thiết bị cũng có chức năng khóa phím nhằm hạn chế thao tác nhầm trong quá trình vận hành.
Trong những ứng dụng này, bộ điều khiển lực căng KTC800A đóng vai trò điều chỉnh năng lượng cấp cho cơ cấu phanh hoặc ly hợp. Việc thay đổi dòng điện, điện áp hoặc công suất đầu ra giúp người vận hành điều chỉnh mức tác động của cơ cấu chấp hành phù hợp với yêu cầu của từng hệ thống.
KTC800A nổi bật ở khả năng tích hợp nhiều phương thức điều khiển trong cùng một thiết bị. Thay vì chỉ điều chỉnh điện áp đầu ra, người sử dụng có thể lựa chọn chế độ dòng điện không đổi, điện áp không đổi hoặc công suất không đổi tùy theo đặc tính của hệ thống phanh và ly hợp.
Việc sử dụng PWM giúp bộ điều khiển có hiệu suất cao theo thông tin từ tài liệu sản phẩm. Dải đầu ra DC 0-24V/4A cũng cho phép KTC800A đáp ứng nhiều ứng dụng điều khiển phanh từ và ly hợp bột từ trong máy công nghiệp.
Thiết bị có màn hình số và các phím điều chỉnh trực quan, giúp người vận hành dễ dàng theo dõi và thay đổi giá trị cài đặt. Núm TENSION SET lớn ở mặt trước thuận tiện cho việc điều chỉnh nhanh trong quá trình chạy máy.
KTC800A cũng có ưu điểm về khả năng lắp đặt. Tài liệu cung cấp nhiều phương án gồm lắp đặt trên sàn, treo và lắp âm, giúp thiết bị dễ dàng tích hợp vào các cấu trúc máy hoặc tủ điều khiển khác nhau.
Đặc biệt, khả năng nhận tín hiệu điều khiển ngoài 0-10V giúp KTC800A có thể được tích hợp với các thiết bị điều khiển khác khi hệ thống yêu cầu điều chỉnh từ xa hoặc điều khiển theo tín hiệu điện áp.
Bộ điều khiển lực căng KTC800A là lựa chọn phù hợp cho các hệ thống sử dụng phanh bột từ và ly hợp bột từ cần điều chỉnh lực căng ổn định. Với ngõ ra DC 0-24V/4A, điều khiển PWM, nhiều chế độ làm việc, màn hình số, bảo vệ quá dòng và khả năng điều khiển ngoài 0-10V, thiết bị có thể đáp ứng nhiều nhu cầu điều khiển trong máy in, máy bao bì, máy cuộn và dây chuyền xử lý vật liệu.
