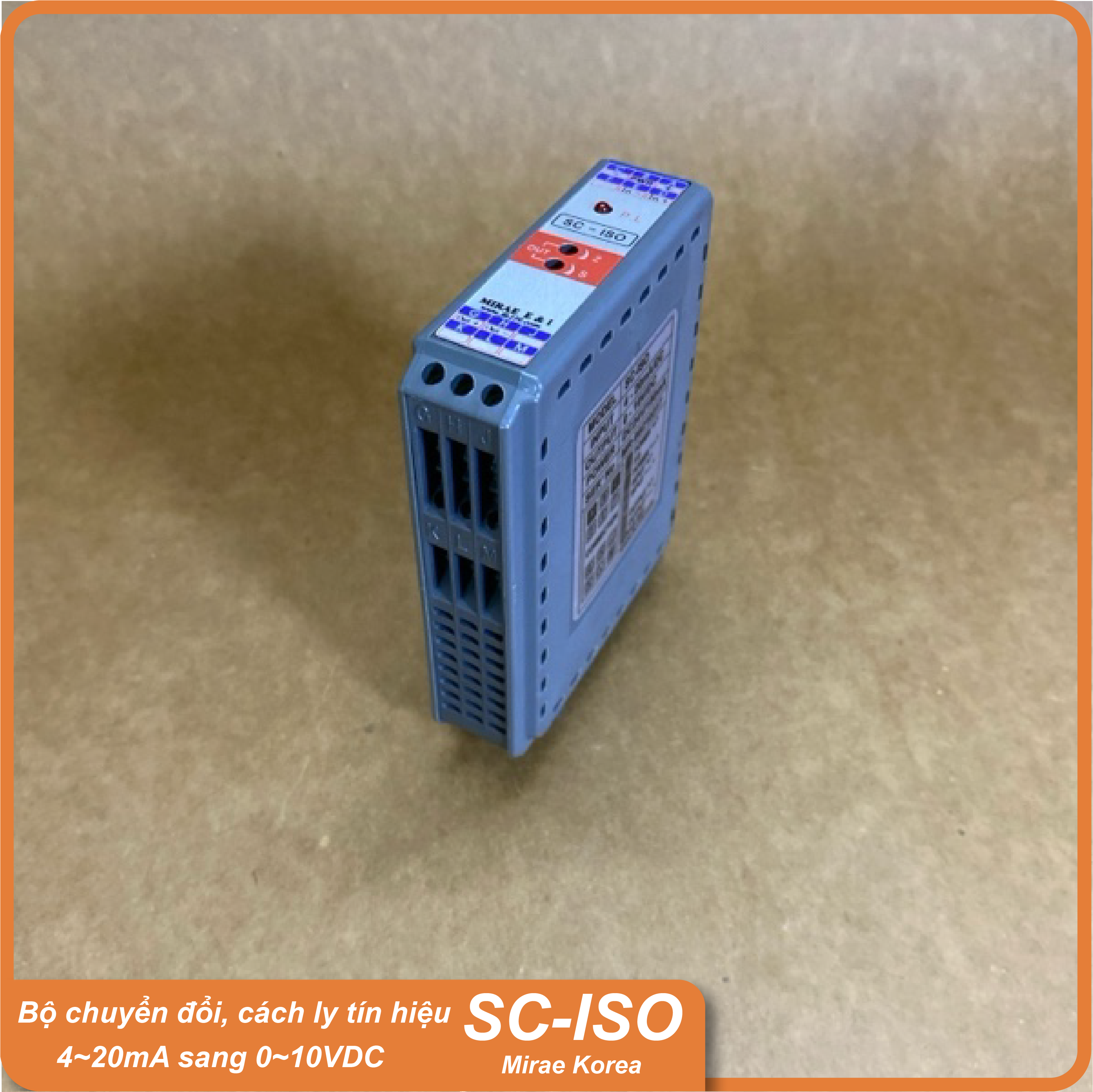

BỘ CHUYỂN ĐỔI & CÁCH LY TÍN HIỆU SC-ISO – MIRAE E&I
Giới thiệu tổng quan
Model: SC-ISO
Chức năng:
Chuyển đổi và cách ly tín hiệu dòng điện – điện áp trong hệ thống điều khiển tự động.
Giúp bảo vệ PLC, bộ điều khiển, cảm biến khỏi nhiễu điện và xung quá áp, đảm bảo tín hiệu ổn định và chính xác.

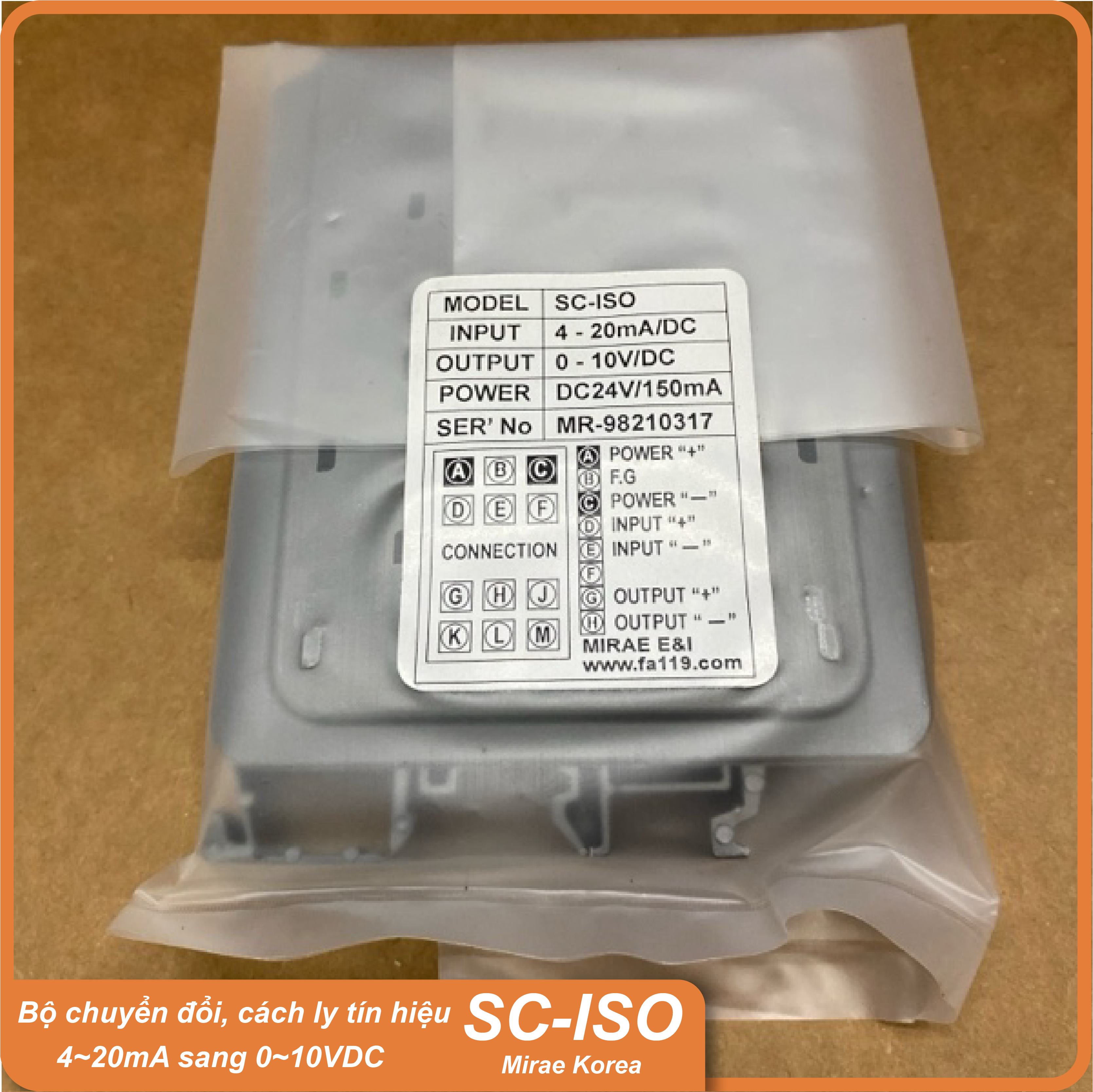

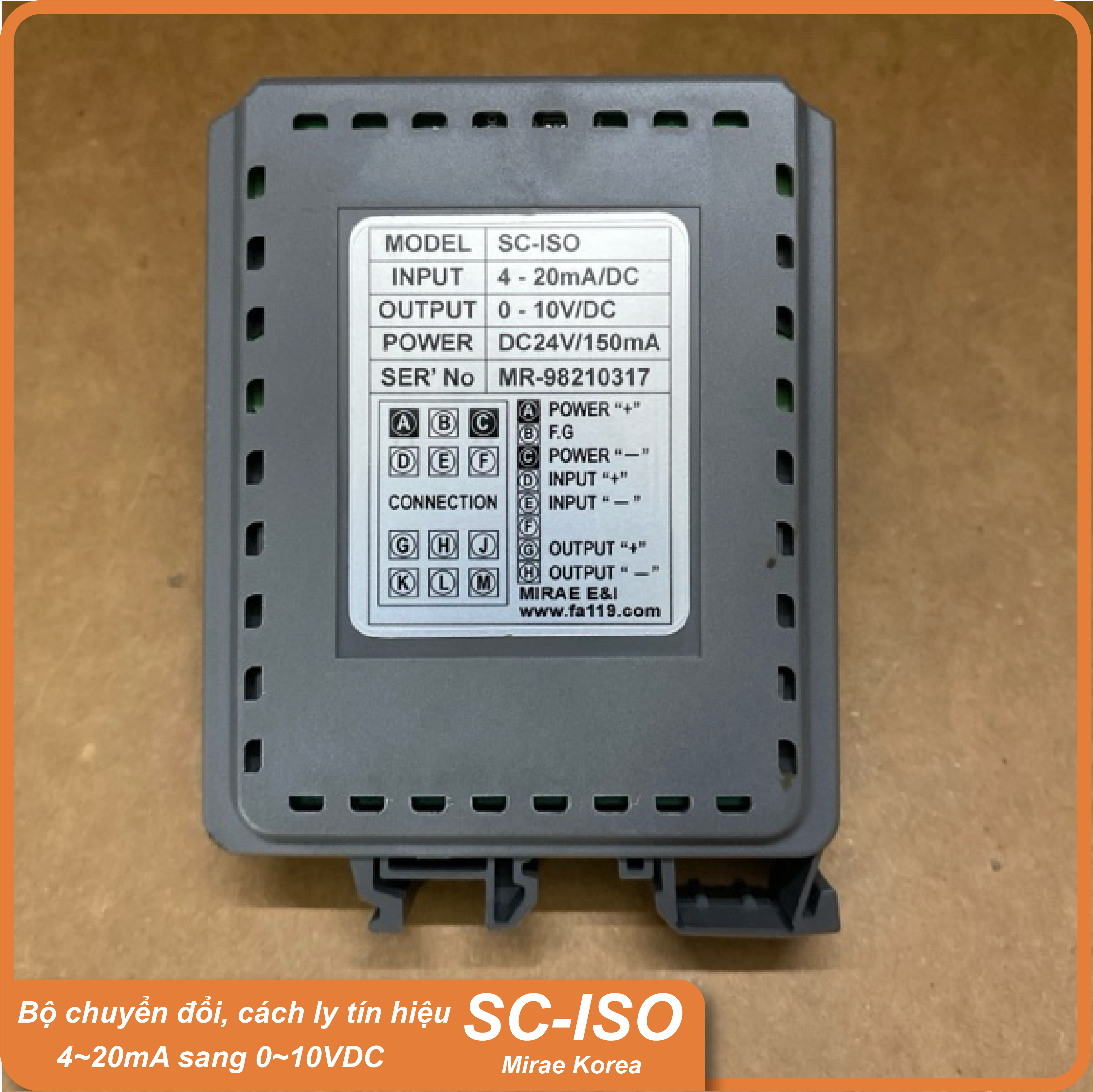

Thông số kỹ thuật:
- Input: 4–20mA DC
- Output: 0–10V DC
- Nguồn cấp: DC 24V / 150mA
- Cách ly 3 cổng: Input – Output – Power
- Hãng sản xuất: MIRAE E&I – Hàn Quốc
- Mã sản phẩm: SC-ISO
Ứng dụng:
- Dùng trong tủ điện, hệ thống điều khiển PLC, DCS
- Chuyển đổi tín hiệu cảm biến dòng (4–20mA) sang tín hiệu áp (0–10V)
- Giảm nhiễu, ổn định tín hiệu truyền dài
- Bảo vệ thiết bị điều khiển khỏi sai lệch hoặc sốc điện

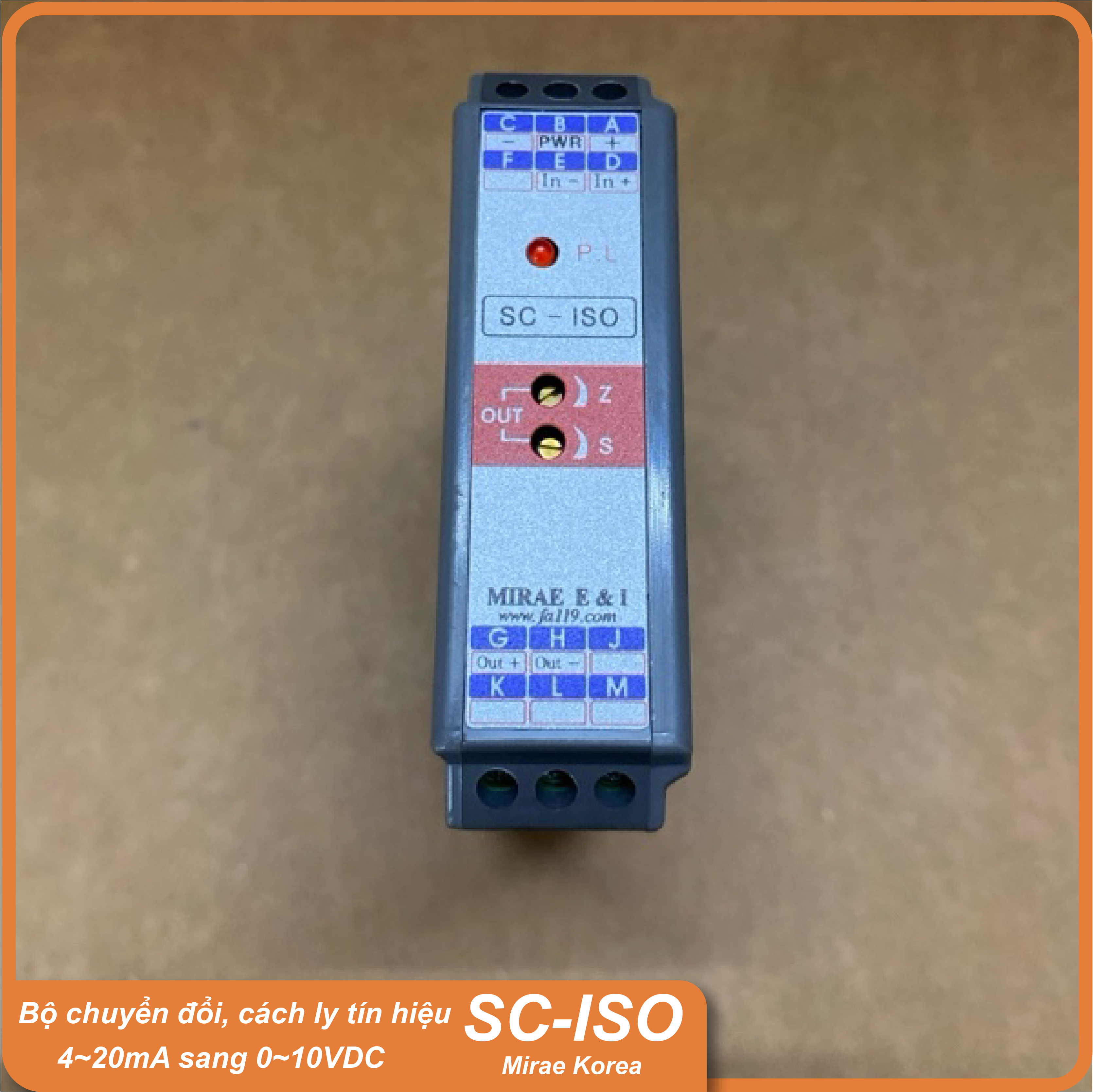

Sơ đồ đấu nối
| Chân |
Ký hiệu |
Chức năng |
| A–C |
Power + / FG / Power – |
Cấp nguồn |
| C–D |
Input + / Input – |
Đầu vào 4~20mA 24VDC |
| G–H |
Output + / Output – |
Đầu ra 0~10VDC |
Lợi ích khi sử dụng:
- Độ chính xác cao, ổn định lâu dài
- Thiết kế nhỏ gọn, dễ lắp trên thanh DIN
- Hoạt động tin cậy trong môi trường công nghiệp
