Biến trở vô cấp WDD35D4 là cảm biến góc công nghiệp sử dụng nhựa dẫn điện, cho độ tuyến tính cao, độ phân giải tốt và chuyển động trơn. Với hành trình điện 345° ±2°, hành trình cơ khí 360° liên tục và tuổi thọ dài, WDD35D4 phù hợp đo góc, vị trí trục trong máy ép nhựa, van, robot, cần cẩu và dây chuyền tự động hóa.

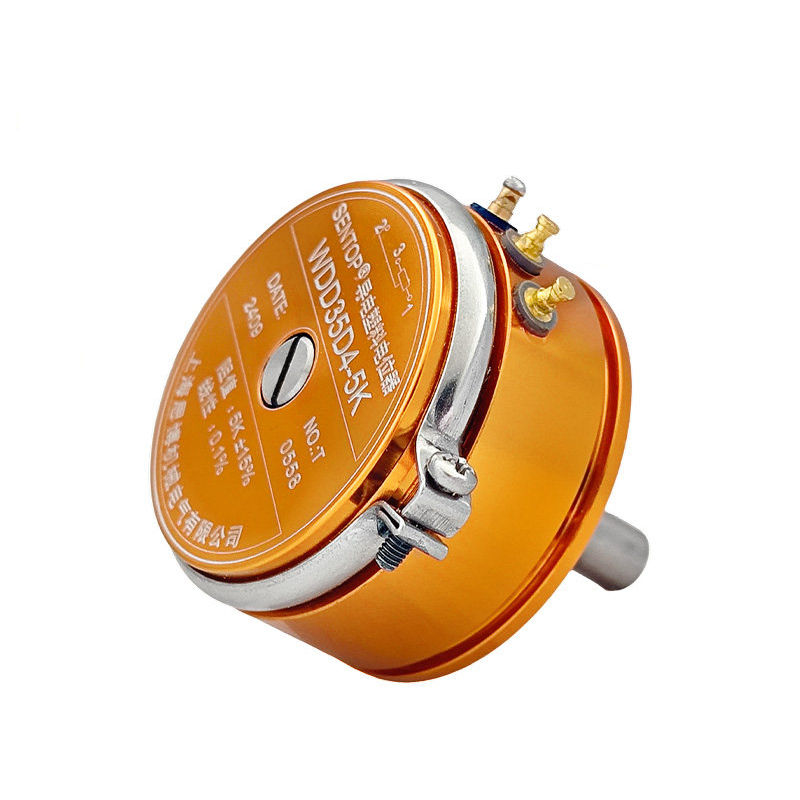

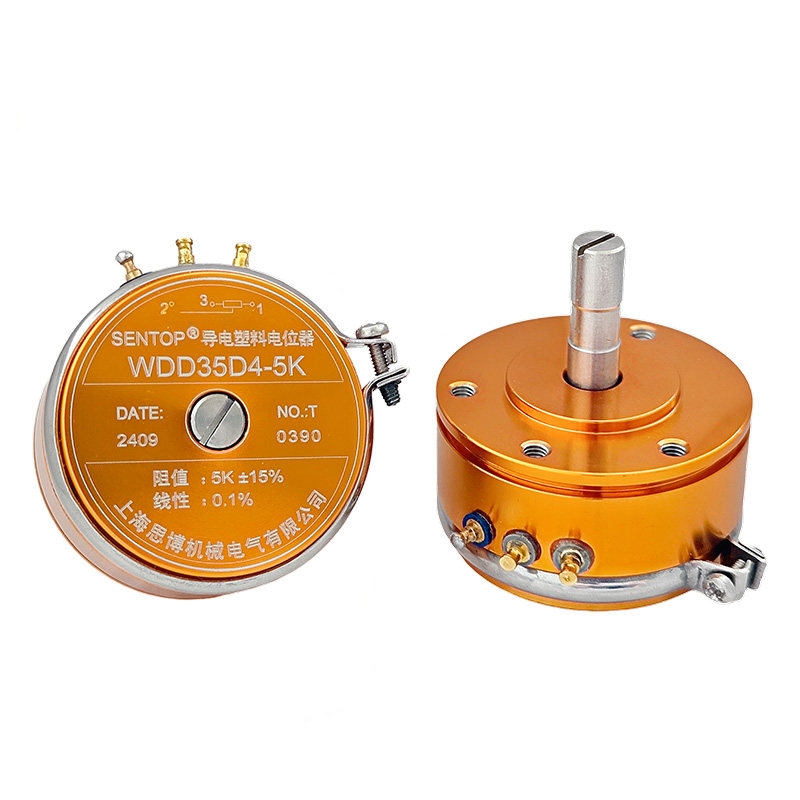

Biến trở vô cấp WDD35D4 là cảm biến góc dạng tiếp xúc, hoạt động theo nguyên lý điện trở phân áp và sử dụng vật liệu nhựa dẫn điện làm phần tử điện trở. Sản phẩm được thiết kế với vỏ hợp kim nhôm, trục thép không gỉ, hệ thống chổi quét kim loại quý và hai bộ vòng bi, đáp ứng tốt các yêu cầu đo góc và vị trí trục trong máy móc công nghiệp, dây chuyền tự động hóa và thiết bị đo lường.
WDD35D4 là dòng cảm biến góc sử dụng công nghệ biến trở nhựa dẫn điện, được phát triển cho các ứng dụng cần chuyển đổi chuyển động quay cơ khí thành tín hiệu điện áp tương ứng. Khi trục cảm biến quay, vị trí của chổi quét trên phần tử điện trở thay đổi, từ đó tạo ra điện áp đầu ra tỷ lệ với vị trí góc của trục.
Theo tài liệu kỹ thuật, WDD35D4 sử dụng vật liệu nhựa dẫn điện làm phần tử điện trở, kết hợp chổi quét kim loại quý, trục bằng thép không gỉ và vòng bi giúp chuyển động ổn định. Thiết kế này hướng đến độ tuyến tính cao, độ phân giải cao, nhiễu động nhỏ và tuổi thọ cơ khí dài.
Vỏ cảm biến được chế tạo từ hợp kim nhôm và xử lý bề mặt, tạo kết cấu gọn chắc, phù hợp với nhiều môi trường lắp đặt trong máy móc và hệ thống tự động hóa. Sản phẩm có nhiều lựa chọn giá trị điện trở và độ tuyến tính, giúp kỹ thuật viên lựa chọn cấu hình phù hợp với mạch đo hoặc hệ thống điều khiển.
| Thông số | Giá trị |
|---|---|
| Model | WDD35D4 |
| Loại sản phẩm | Cảm biến góc / biến trở nhựa dẫn điện |
| Nguyên lý hoạt động | Tiếp xúc, điện trở phân áp |
| Giá trị điện trở tiêu chuẩn | 1KΩ, 2KΩ, 3KΩ, 5KΩ |
| Dung sai điện trở | ±15% |
| Độ tuyến tính độc lập | 1%, 0,5%, 0,3%, 0,2%, 0,1% |
| Hành trình điện | 345° ±2° |
| Hành trình cơ khí | 360° liên tục |
| Công suất định mức | 2W tại 70°C |
| Hệ số nhiệt điện trở | 400 ppm/°C |
| Điện trở cách điện | ≥1000MΩ tại 500VDC |
| Điện áp chịu cách điện | 1000V AC RMS trong 1 phút |
| Độ trơn đầu ra | ≤ ±0,10% |
| Mô-men khởi động | ≤1×10-4 N·m |
| Ổ bi | Hai bộ vòng bi |
| Trục | Thép không gỉ |
| Vỏ | Hợp kim nhôm, xử lý bề mặt |
| Tuổi thọ cơ khí | 500.000 vòng |
| Nhiệt độ làm việc | -55°C đến +125°C |
| Độ rung | 15G tại 2000Hz |
| Độ sốc | 50G, 11ms |

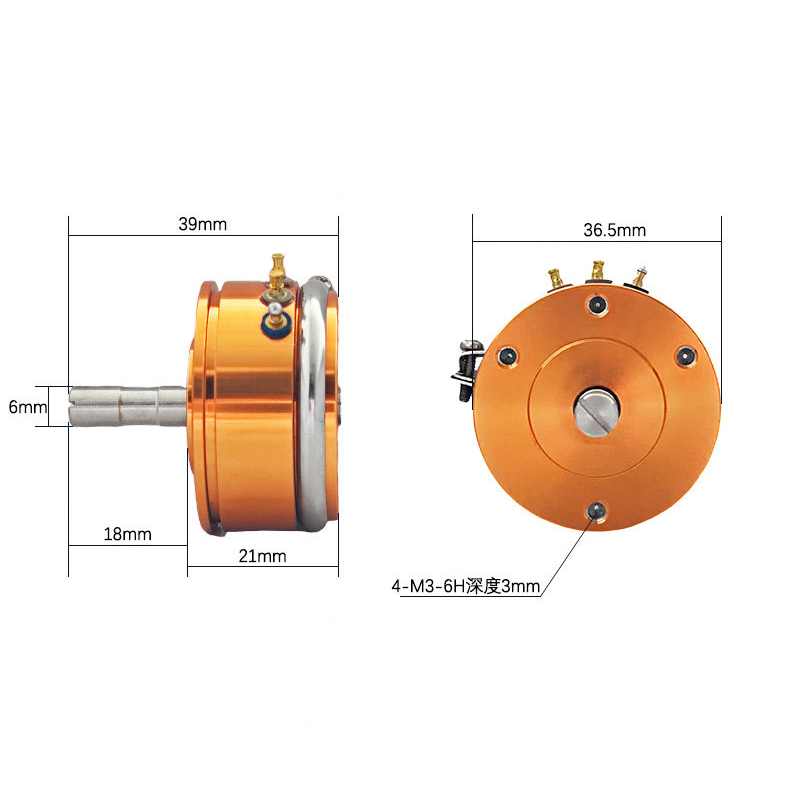

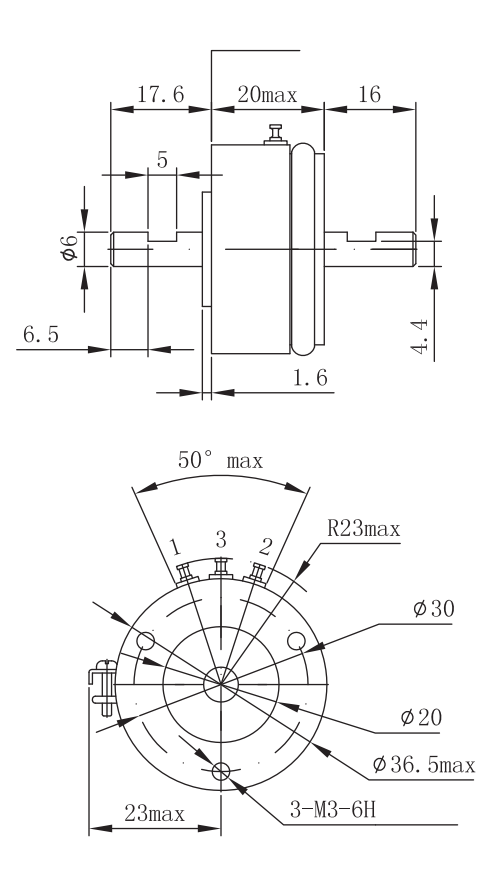

Khách hàng có thể tải tài liệu kỹ thuật của cảm biến góc WDD35D4 để tham khảo thêm thông số điện, thông số cơ khí, sơ đồ đấu nối và bản vẽ kích thước.
Trước khi lắp đặt thực tế, kỹ thuật viên nên đối chiếu bản vẽ kích thước với không gian lắp đặt của máy, vị trí trục truyền động và phương án cố định thân cảm biến để bảo đảm trục quay đồng tâm và không tạo tải cơ khí bất thường lên cảm biến.

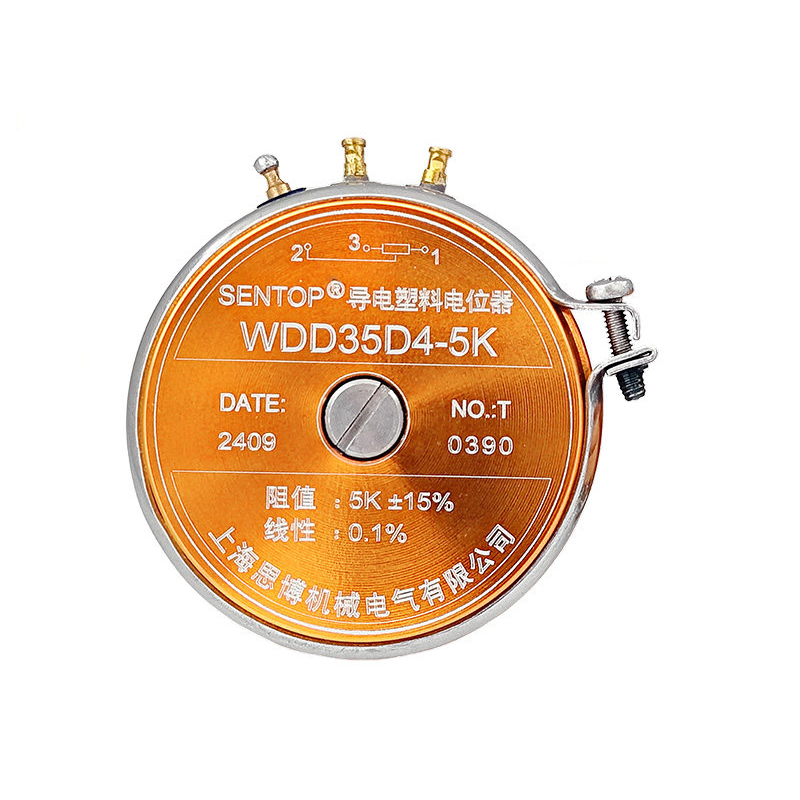

WDD35D4 sử dụng cấu trúc biến trở ba đầu nối. Chân 1 và chân 3 là hai đầu của phần tử điện trở, trong khi chân 2 là tiếp điểm trượt và cung cấp tín hiệu đầu ra. Khi trục cảm biến quay, vị trí tiếp điểm thay đổi và điện áp đầu ra thay đổi tương ứng với góc quay.
Với cấu trúc này, WDD35D4 có thể được sử dụng trong các mạch đo vị trí góc, mạch phản hồi vị trí và các hệ thống điều khiển yêu cầu tín hiệu tương tự tỷ lệ với chuyển động cơ khí. Khi tích hợp vào thiết bị, cần kiểm tra đúng chân kết nối và thiết kế mạch cấp nguồn, đo tín hiệu phù hợp với yêu cầu của hệ thống.
Chức năng chính của biến trở vô cấp WDD35D4 là chuyển đổi vị trí góc của trục thành tín hiệu điện áp. Đây là giải pháp phù hợp cho các hệ thống cần xác định vị trí tương đối của cơ cấu quay mà không cần sử dụng bộ mã hóa số.
Nhờ phần tử nhựa dẫn điện được gia công và hiệu chỉnh chính xác, cảm biến có khả năng cung cấp độ tuyến tính tốt. Tài liệu cho phép lựa chọn nhiều mức độ tuyến tính khác nhau, trong đó mức cao nhất đạt 0,1%. Điều này giúp WDD35D4 đáp ứng nhiều yêu cầu khác nhau từ các cơ cấu điều khiển thông thường đến các ứng dụng cần độ chính xác cao.
Hành trình điện của cảm biến đạt 345° ±2°, trong khi hành trình cơ khí đạt 360° liên tục. Thiết kế hành trình cơ khí liên tục giúp cảm biến có thể quay mà không bị giới hạn bởi điểm dừng cơ khí thông thường, phù hợp với các cơ cấu quay cần hoạt động linh hoạt.
Một điểm đáng chú ý khác là hệ thống hai bộ vòng bi, trục thép không gỉ và chổi quét kim loại quý. Các thành phần này hỗ trợ chuyển động trục ổn định, giảm nhiễu động trong quá trình sử dụng và tăng tuổi thọ cơ khí của sản phẩm.
WDD35D4 cũng có khả năng làm việc trong dải nhiệt độ rộng từ -55°C đến +125°C. Khả năng chịu rung 15G tại 2000Hz và chịu sốc 50G trong 11ms giúp sản phẩm phù hợp với nhiều thiết bị máy móc công nghiệp có chuyển động và rung động trong quá trình vận hành.
Nhờ kết cấu nhỏ gọn và vỏ hợp kim nhôm, WDD35D4 có thể được tích hợp vào nhiều loại máy móc, dây chuyền tự động hóa hoặc thiết bị thử nghiệm.
Độ tuyến tính cao: WDD35D4 có nhiều tùy chọn độ tuyến tính 1%, 0,5%, 0,3%, 0,2% và 0,1%, cho phép lựa chọn theo yêu cầu của hệ thống.
Độ phân giải cao: kết cấu nhựa dẫn điện kết hợp cơ cấu tiếp điểm giúp cảm biến có khả năng cung cấp tín hiệu thay đổi liên tục theo vị trí góc.
Tuổi thọ cơ khí tốt: tài liệu kỹ thuật công bố tuổi thọ cơ khí 500.000 vòng đối với WDD35D4. Đây là ưu điểm quan trọng khi cảm biến được lắp trên các cơ cấu phải làm việc thường xuyên.
Chuyển động trơn: hệ thống hai bộ vòng bi và trục thép không gỉ hỗ trợ chuyển động ổn định, phù hợp với các cơ cấu cần quay liên tục.
Nhiễu động nhỏ: sản phẩm được thiết kế nhằm giảm nhiễu động trong quá trình chuyển động, giúp tín hiệu đầu ra ổn định hơn trong các ứng dụng đo vị trí.
Vỏ hợp kim nhôm: thân cảm biến có kết cấu chắc chắn, gọn và phù hợp với việc lắp đặt trong nhiều loại máy móc công nghiệp.
Dải nhiệt độ rộng: khả năng hoạt động từ -55°C đến +125°C giúp mở rộng phạm vi sử dụng trong các thiết bị công nghiệp và môi trường có nhiệt độ thay đổi.
Nhiều lựa chọn điện trở: WDD35D4 có các tùy chọn 1KΩ, 2KΩ, 3KΩ và 5KΩ.
Biến trở vô cấp WDD35D4 là lựa chọn phù hợp cho các ứng dụng cần đo góc và phản hồi vị trí trong máy móc công nghiệp. Sản phẩm kết hợp phần tử nhựa dẫn điện, chổi quét kim loại quý, trục thép không gỉ, hai bộ vòng bi và vỏ hợp kim nhôm, mang lại độ tuyến tính cao, chuyển động trơn, nhiễu động nhỏ và tuổi thọ cơ khí tốt.
Với hành trình điện 345° ±2°, hành trình cơ khí 360° liên tục, nhiều tùy chọn điện trở và nhiều cấp độ tuyến tính, WDD35D4 có thể được tích hợp vào máy ép nhựa, hệ thống điều khiển van, cánh tay robot, cần cẩu, máy dệt, máy giấy, máy xây dựng và các dây chuyền tự động hóa.
Nếu bạn đang cần biến trở vô cấp WDD35D4, cảm biến góc WDD35D4 hoặc cảm biến đo góc cho máy móc công nghiệp, hãy liên hệ để được tư vấn lựa chọn đúng giá trị điện trở, độ tuyến tính và cấu hình phù hợp với hệ thống.
Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
