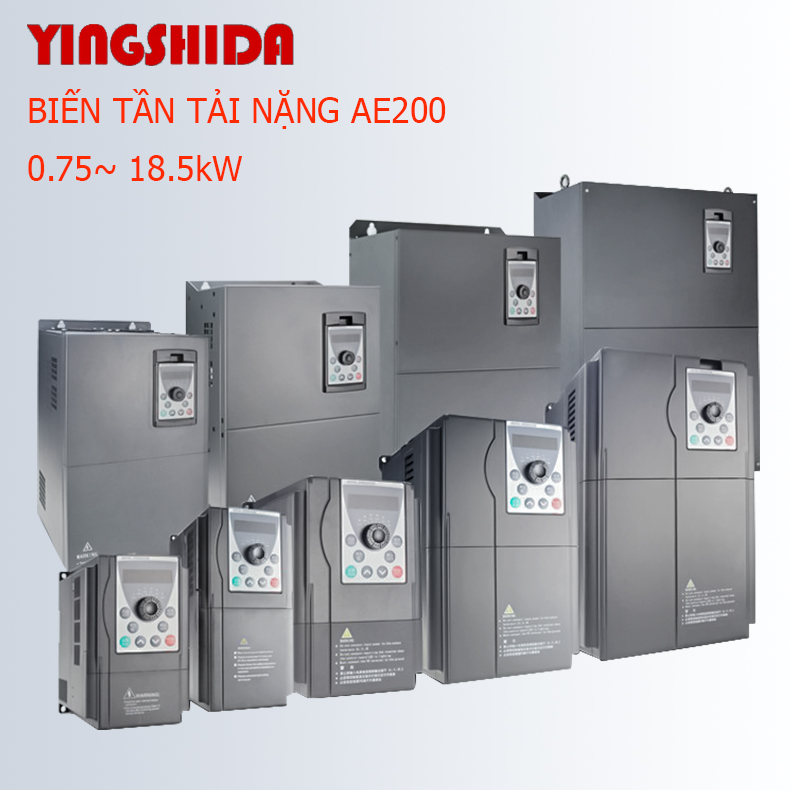

Biến tần YINGSHIDA AE200H – Dòng điều khiển Vector SVC mạnh mẽ
Biến tần YINGSHIDA AE200H là thế hệ biến tần điều khiển vector SVC mới nhất của Yingshida, được tối ưu cho hiệu suất, độ bền và khả năng chịu tải. Với thiết kế tản nhiệt tốt, thuật toán SVC mạnh, AE200H đáp ứng tốt cả tải nặng (G) và tải nhẹ (P). Đây là lựa chọn tối ưu cho nhà xưởng / hệ thống máy móc cần vận hành ổn định và liên tục.
II. Điểm nổi bật của biến tần AE200H

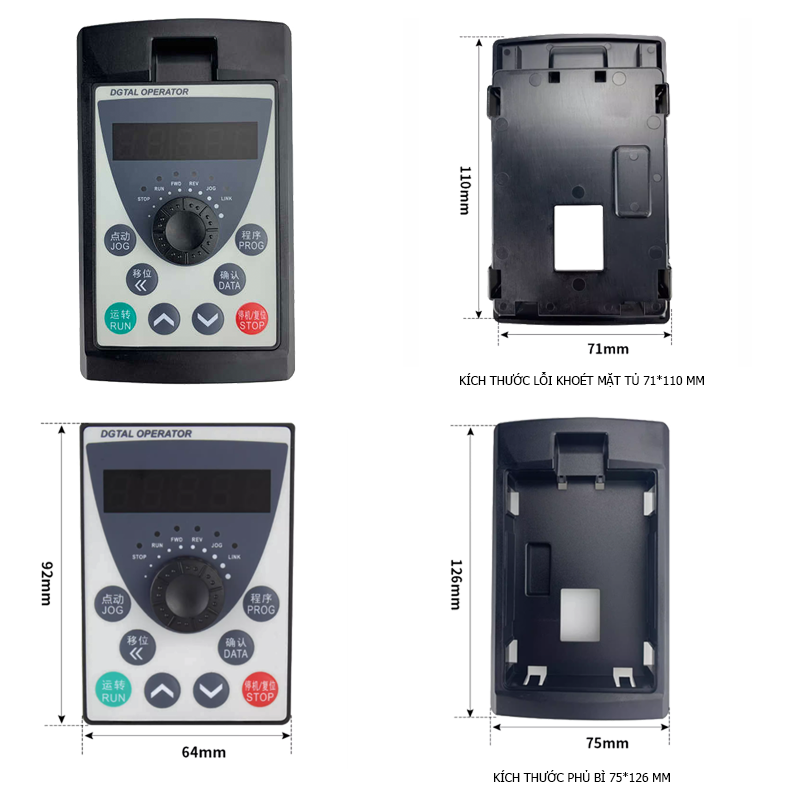

1Mặt hiển thị LED rõ ràng – tháo rời lắp ngoài tủ
Bàn phím LED sắc nét, dễ quan sát; có thể kéo ra ngoài tủ để vận hành tiện lợi.
2Tối ưu nhờ thuật toán điều khiển Vector SVC
- Khởi động êm, kéo tải nặng tốt
- Ít lỗi OC khi khởi động
- Giữ tốc độ ổn định khi tải thay đổi đột ngột
- Phản hồi nhanh – chống sụt tốc
Dù ưu tiên SVC, AE200H vẫn hỗ trợ V/F, PID, Multi-speed và Swing control.
3So sánh: Vector SVC vs V/F thường
| Hạng mục | Vector SVC | V/F thường | Dữ liệu test – Vector | Dữ liệu test – V/F |
|---|---|---|---|---|
| Mô-men tốc độ thấp | Xuất sắc | Kém | 1Hz → 14.25N·m | 1Hz → 5.2N·m |
| Dòng điện thấp tốc | Nhỏ | Lớn | 1Hz: 1.3A | 1Hz: 1.9A |
| Độ ổn định tốc cao | Cao | Trung bình | Sai lệch 1–2 vòng | 5–7 vòng |
410 lớp bảo vệ an toàn

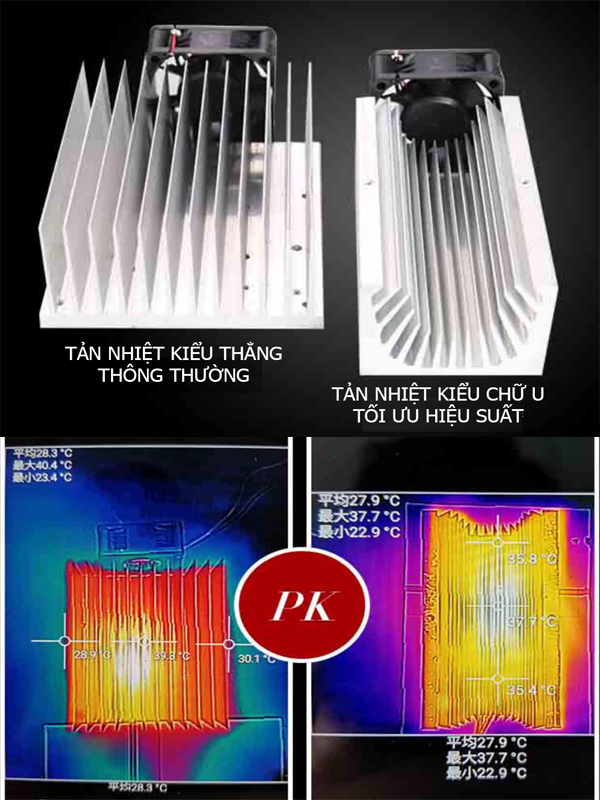

5Thiết kế tản nhiệt chữ U – mát hơn, bền hơn

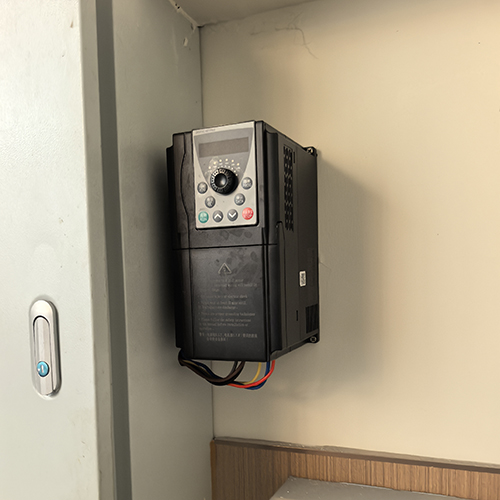

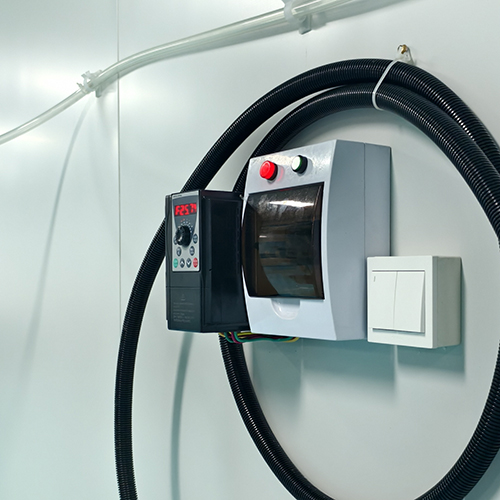

6Vỏ ABS chống cháy – có thể lắp ngoài tủ
7Hỗ trợ đủ tải G/P – dùng cho mọi loại tải
III. Nameplate & Cách lựa chọn AE200H

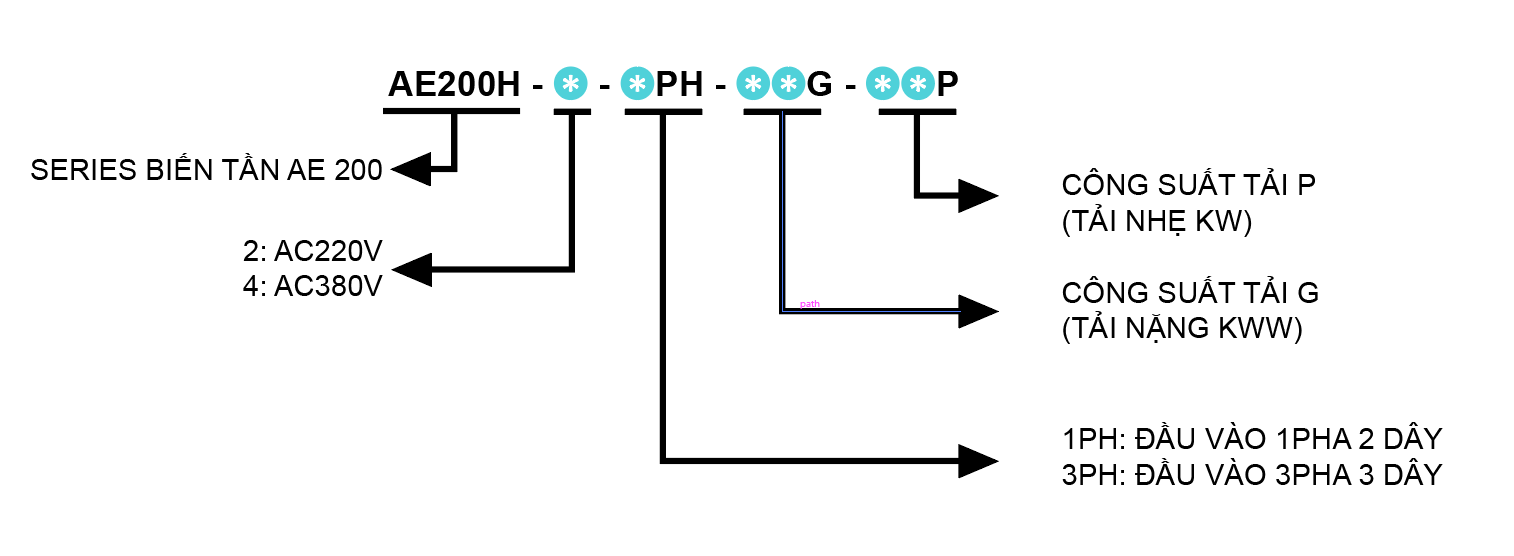

1. Nameplate
2. Cách chọn tải G/P
Tải P (nhẹ): quạt, bơm, HVAC – mô-men theo tốc độ.
3. Bảng mã AE200H
| Điện áp vào | Mã sản phẩm | Công suất (kW) | Dòng ra định mức (A) |
|---|---|---|---|
| 1 pha 220V | AE200H-2-1PH-0.75G | 0.75 | 4.5 |
| AE200H-2-1PH-1.5G | 1.5 | 7 | |
| AE200H-2-1PH-2.2G | 2.2 | 10 | |
| AE200H-2-1PH-3.7G | 3.7 | 16 |
| Điện áp vào | Mã sản phẩm | Công suất G/P (kW) | Dòng ra định mức (A) |
|---|---|---|---|
| 3 pha 380V | AE200H-4-3PH-0.75G-1.5P | 0.75 / 1.5 | 2.5 |
| AE200H-4-3PH-1.5G-2.2P | 1.5 / 2.2 | 3.7 | |
| AE200H-4-3PH-2.2G-4.0P | 2.2 / 4.0 | 5 | |
| AE200H-4-3PH-4.0G-5.5P | 4.0 / 5.5 | 9 | |
| AE200H-4-3PH-5.5G-7.5P | 5.5 / 7.5 | 13 | |
| AE200H-4-3PH-7.5G-11P | 7.5 / 11 | 17 | |
| AE200H-4-3PH-11G-15P | 11 / 15 | 25 | |
| AE200H-4-3PH-15G-18.5P | 15 / 18.5 | 32 | |
| AE200H-4-3PH-18.5G-22P | 18.5 | 37 |
IV. Ứng dụng thực tế của biến tần YINGSHIDA AE200H
Biến tần AE200H được sử dụng rộng rãi trong rất nhiều hệ thống công nghiệp nhờ khả năng điều khiển vector SVC mạnh mẽ, chịu tải tốt và độ ổn định cao. Dưới đây là các hình ảnh thực tế đã được triển khai tại nhà máy, xưởng sản xuất và hệ thống HVAC.

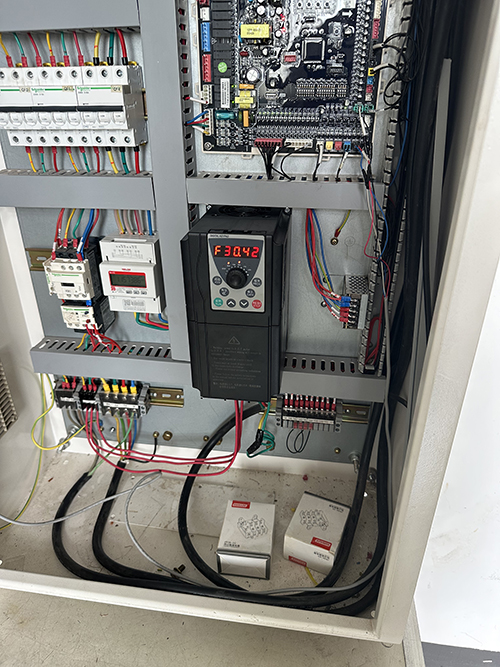

1Ứng dụng cho tủ điều khiển thang máy
AE200H được lắp trong tủ điều khiển thang máy, yêu cầu độ ổn định cao, hoạt động liên tục và phản hồi nhanh. Nhờ thuật toán SVC, tốc độ và mô-men được duy trì ổn định trong mọi điều kiện tải.

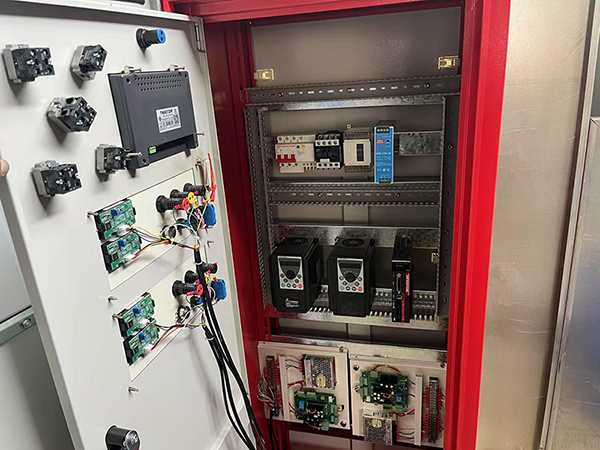

2Hệ thống quạt thông gió nhà xưởng
AE200H vận hành các hệ thống quạt thông gió công nghiệp, giúp điều chỉnh lưu lượng gió mượt mà, tiết kiệm điện và bảo vệ motor tốt hơn so với chạy trực tiếp.
3Ứng dụng trong hệ thống HVAC – Điều áp – Thông gió
Biến tần AE200H được tích hợp trong hệ thống điều áp – HVAC, vận hành ổn định nhờ PID control và khả năng đáp ứng tải nhanh.

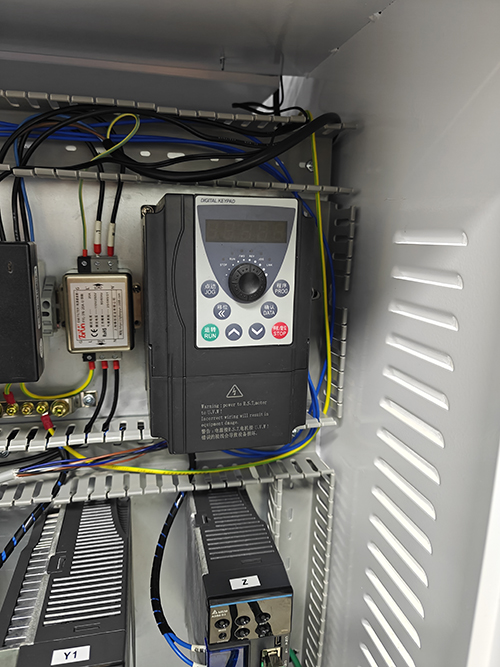

4Tủ điều khiển máy CNC
Ứng dụng trong máy CNC yêu cầu độ chính xác và phản hồi tốc độ nhanh, AE200H đáp ứng tốt nhờ chế độ SVC giữ tốc độ ổn định và giảm độ rung motor.

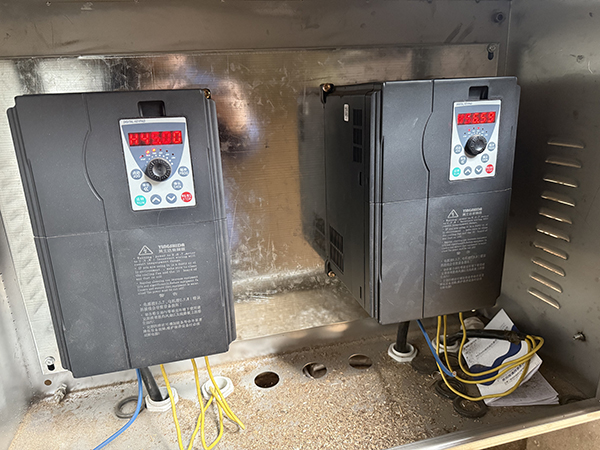

5Máy chế biến gỗ – Cưa – Bào – Chà nhám
Máy chế biến gỗ thường cần mô-men lớn ở tốc độ thấp, chuyển tốc nhanh và chịu tải thay đổi đột ngột, tất cả đều phù hợp với AE200H chạy ở chế độ tải G.
✔ Hệ thống HVAC – quạt – bơm nước
✔ Máy ép – máy nghiền – máy trộn
✔ Tủ máy CNC – máy gỗ – băng tải
✔ Hệ thống nâng hạ – thang máy
✔ Các dây chuyền sản xuất tự động hóa yêu cầu vận hành liên tục
V. Sơ đồ đấu nối của biến tần YINGSHIDA AE200H
Biến tần AE200H hỗ trợ đầy đủ các kiểu đấu nối phổ biến trong công nghiệp, bao gồm: nguồn vào 1 pha, 3 pha, đấu dây điều khiển, biến trở và nút điều khiển ngoài. Dưới đây là 4 sơ đồ đầy đủ để kỹ thuật có thể lắp đặt nhanh và chính xác.

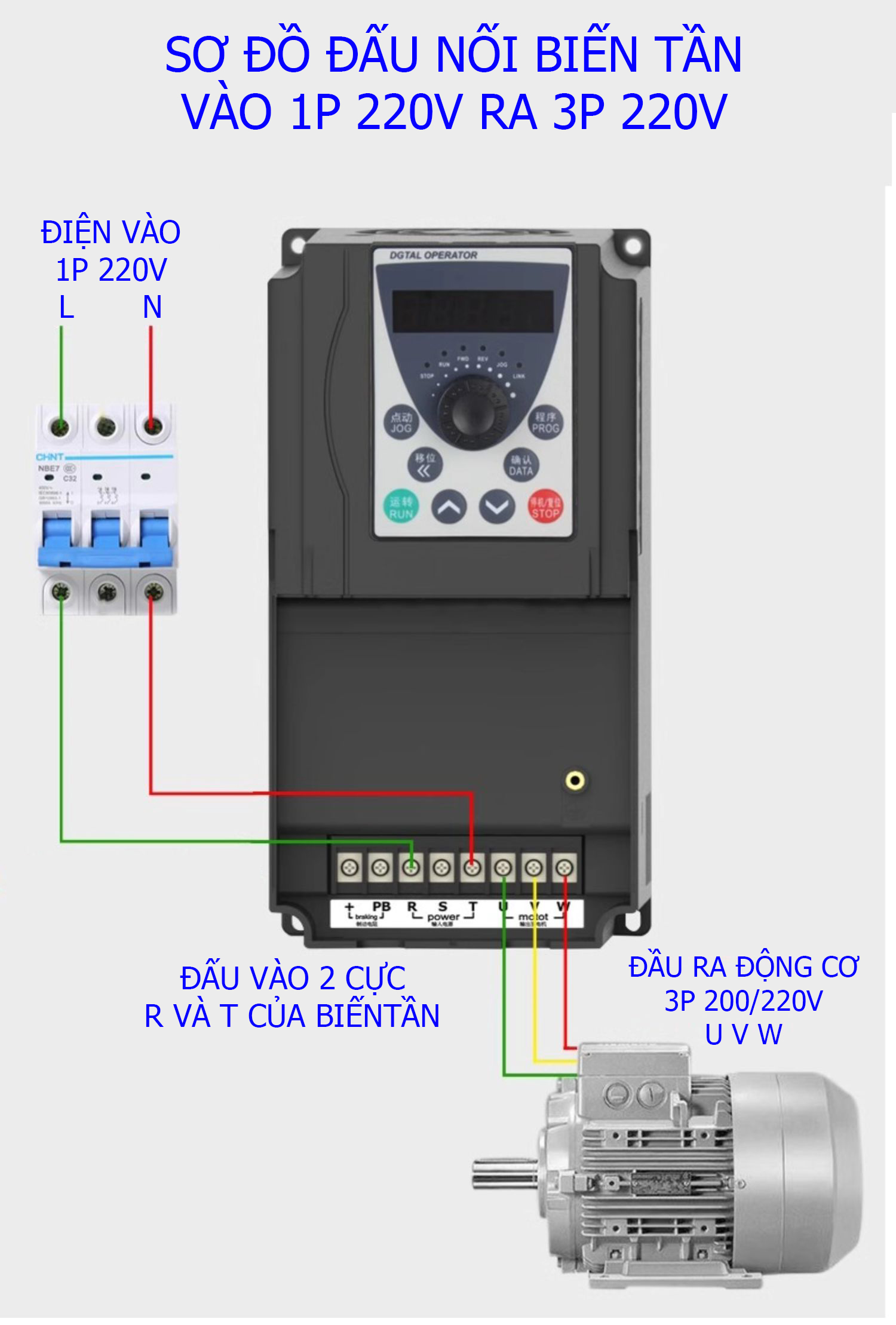

1Sơ đồ đấu nối nguồn vào 1 pha 220V → 3 pha 220V
- Nguồn vào: L – N (1P 220V)
- Đấu vào biến tần: R – T
- Motor ra: U – V – W (3 pha 220V)

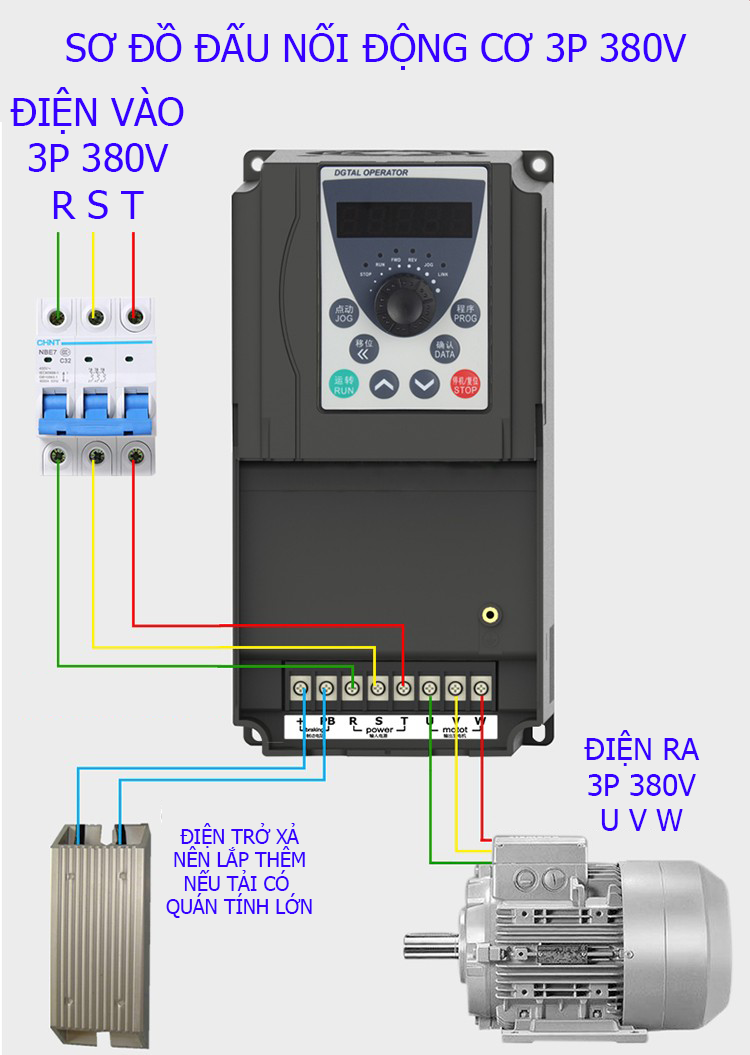

2Sơ đồ đấu nối nguồn vào 3 pha 380V → 3 pha 380V
- Nguồn vào: R – S – T (3P 380V)
- Đấu ra động cơ: U – V – W

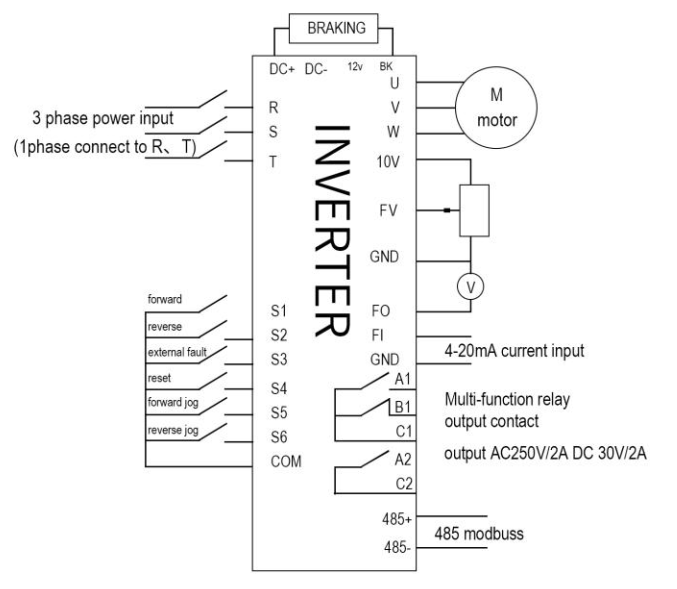

3Sơ đồ đấu nối mạch điều khiển (Control terminal)
Các chân điều khiển bao gồm: DI, AI, AO, +10V, 24V, GND, Relay OUT. Hỗ trợ nhiều chế độ: 2-wire, 3-wire, Local/Remote, Jog, Multi-speed.

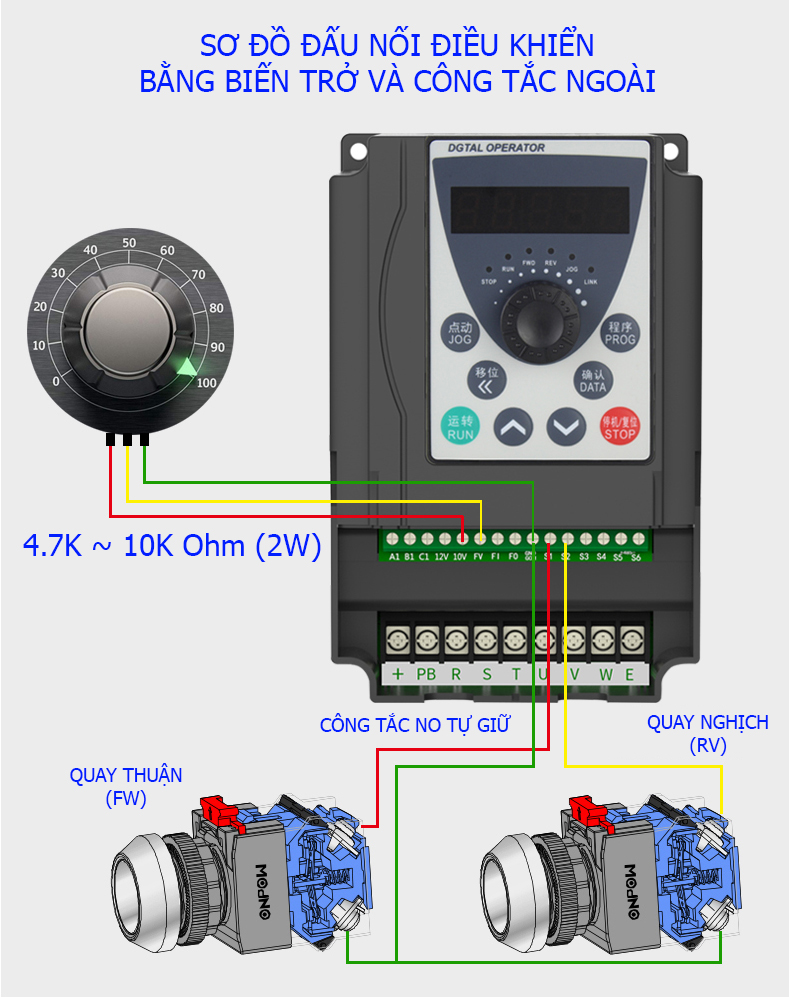

4Sơ đồ đấu biến trở & công tắc điều khiển ngoài
a. Đấu biến trở 4.7kΩ – 10kΩ
- Đấu 3 chân biến trở vào: +10V – AI1 – GND
- Cho phép đặt tần số bằng núm xoay, phù hợp máy cơ khí – đóng gói – băng tải.
b. Đấu công tắc chạy thuận/nghịch (FW/RV)
- Công tắc NO → đấu vào chân S1 / S2
- Ứng dụng: máy gỗ, máy cuốn, máy in, máy cấp liệu…
VI. Tải tài liệu & Bài viết liên quan
- AE200H User Manual – PDF
- Lỗi biến tần AE200H: Nguyên nhân & Cách xử lý chi tiết
- Chọn Aptomat – dây dẫn – contactor, Điện trở xả và các phụ kiện cho biến tần AE200H
- Cách cài tham số lần đầu
VII. Vì sao nên chọn AE200H
- Điều khiển vector SVC mạnh mẽ
- Chịu tải cao – hạn chế lỗi
- Tản nhiệt tốt – bền linh kiện
- Dễ lắp đặt – dễ cài đặt
- Sẵn hàng nhiều công suất
AE200H – Giải pháp biến tần tối ưu cho nhà máy hiện đại
