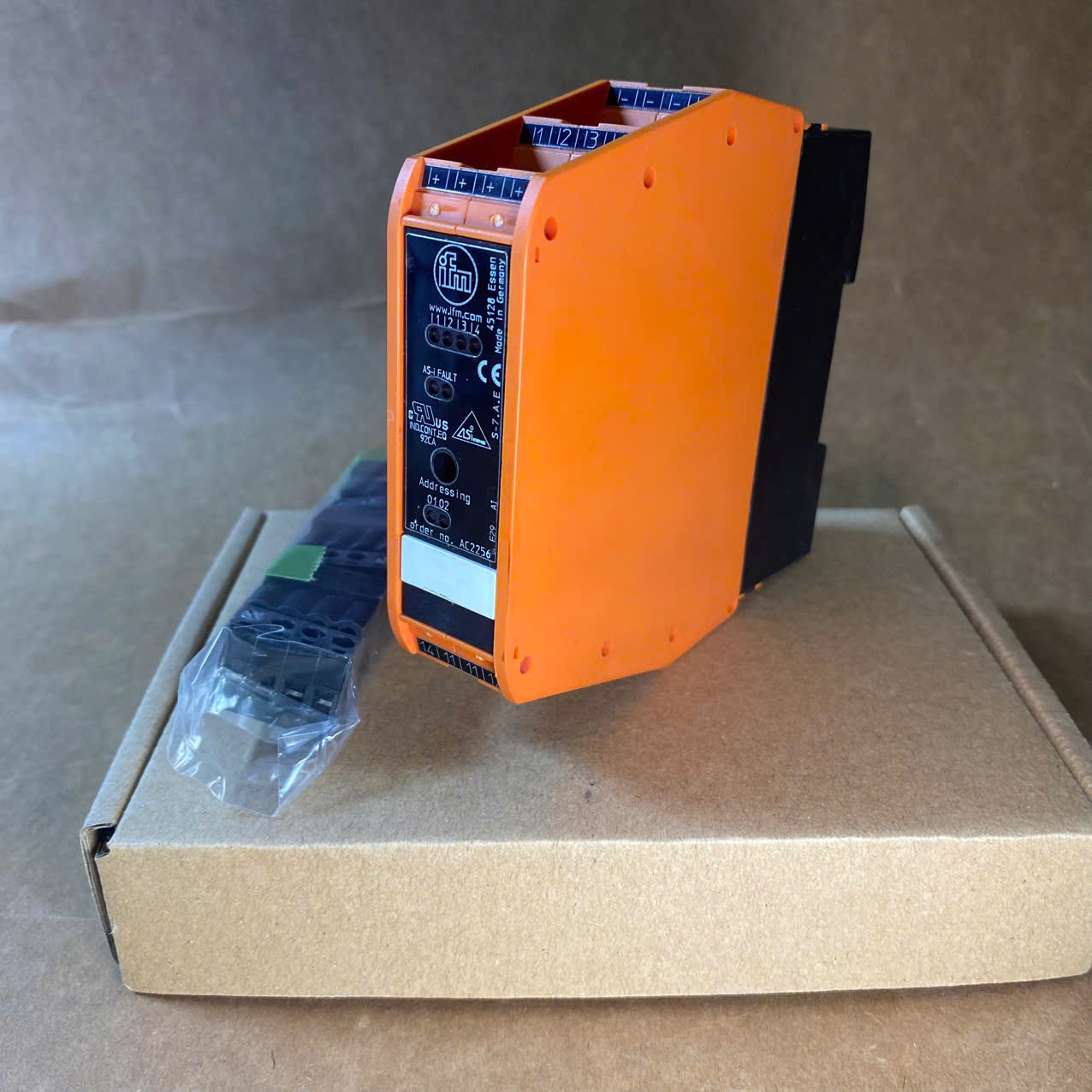

AC2256 ifm là module AS-i 4DI 2DO relay dùng trong tủ điện điều khiển, tích hợp 4 đầu vào số PNP và 2 đầu ra relay. Thiết bị hỗ trợ AS-i 2.11/3.0, lắp DIN rail, phù hợp kết nối cảm biến và cơ cấu chấp hành trong hệ thống tự động hóa. AC2256 là lựa chọn thực tế cho kỹ thuật viên, nhà máy và đơn vị tích hợp hệ thống cần module I/O AS-i nhỏ gọn, linh hoạt.
AC2256 ifm là module AS-Interface dùng trong tủ điện điều khiển, thuộc dòng SmartL25 với cấu hình 4DI 2DO R C. Thiết bị cung cấp 4 đầu vào số PNP và 2 đầu ra relay, giúp kết nối cảm biến và cơ cấu chấp hành với mạng AS-i trong các hệ thống tự động hóa công nghiệp. Với thiết kế lắp DIN rail, kích thước nhỏ gọn và hỗ trợ AS-i 2.11/3.0, AC2256 phù hợp cho nhiều tủ điều khiển và dây chuyền sản xuất.
AC2256 là module AS-i của ifm electronic, được thiết kế chuyên dụng cho việc lắp đặt trong tủ điện điều khiển. Theo tài liệu kỹ thuật, sản phẩm có tên SmartL25 4DI 2DO R C, tích hợp 4 đầu vào kỹ thuật số và 2 đầu ra relay. Đây là cấu hình phù hợp khi hệ thống cần thu thập tín hiệu từ nhiều cảm biến đồng thời điều khiển các tải thông qua tiếp điểm relay.
Module sử dụng nguồn hoạt động 26,5...31,6 V DC và có mức tiêu thụ tối đa 250 mA từ mạng AS-i. Thiết bị được tích hợp watchdog, hỗ trợ AS-i version 2.11 và 3.0, đồng thời có chế độ địa chỉ mở rộng. Việc sử dụng module I/O AS-i giúp tập trung việc trao đổi tín hiệu giữa các thiết bị hiện trường và hệ thống điều khiển thông qua mạng AS-Interface.
Về cơ khí, AC2256 được thiết kế để lắp trên DIN rail trong tủ điện. Kích thước theo tài liệu là 108 x 25 x 105 mm, trọng lượng khoảng 159,8 g. Thiết kế dạng module giúp tiết kiệm không gian tủ và thuận tiện khi bố trí cùng các thiết bị tự động hóa khác.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | AC2256 |
| Thương hiệu | ifm electronic |
| Dòng sản phẩm | SmartL25 4DI 2DO R C |
| Loại thiết bị | AS-Interface control cabinet module |
| Ứng dụng | Lắp đặt trong tủ điện điều khiển |
| Điện áp hoạt động | 26,5...31,6 V DC |
| Dòng tiêu thụ tối đa từ AS-i | 250 mA |
| Watchdog tích hợp | Có |
| Số đầu vào số | 4 |
| Mạch đầu vào | PNP, Type 2 theo IEC 61131-2 |
| Nguồn cấp cảm biến | Từ AS-i |
| Điện áp cấp đầu vào | 18...30 V DC |
| Tổng dòng tối đa cho đầu vào | 200 mA |
| Dòng đầu vào mức High | 6...10 mA |
| Dòng đầu vào mức Low | 0...2 mA |
| Ngưỡng chuyển mức High | > 11 V |
| Bảo vệ ngắn mạch đầu vào | Có |
| Số đầu ra relay | 2 |
| Điện áp đầu ra DC | 24 V DC |
| Điện áp đầu ra AC | 10...240 V AC |
| Dòng tải tối đa mỗi đầu ra | 6000 mA |
| Tổng dòng tải đầu ra tối đa | 6 A |
| Bảo vệ ngắn mạch đầu ra | Không |
| Cách ly điện | Có |
| Nhiệt độ môi trường | -25...70 °C |
| Độ ẩm tương đối tối đa | 90%, không ngưng tụ |
| Độ cao lắp đặt tối đa | 2000 m |
| Cấp bảo vệ | IP20 |
| Cấp độ ô nhiễm | 2 |
| AS-i version | 2.11; 3.0 |
| Địa chỉ AS-i | Addressing socket |
| Chế độ địa chỉ mở rộng | Có |
| AS-i master profile | M2; M3; M4 |
| AS-i profile | S-7.A.E |
| AS-i I/O configuration | 7 (Hex) |
| AS-i ID code | A.E (Hex) |
| Vỏ thiết bị | Housing for DIN rail mounting |
| Kiểu lắp đặt | DIN rail |
| Kích thước | 108 x 25 x 105 mm |
| Vật liệu | PA |
| Trọng lượng | 159,8 g |
| MTTF | 325 năm |
| LED trạng thái | LED vàng I1...I4, O1...O4 |
| LED hoạt động | LED xanh AS-i |
| LED lỗi | LED đỏ |

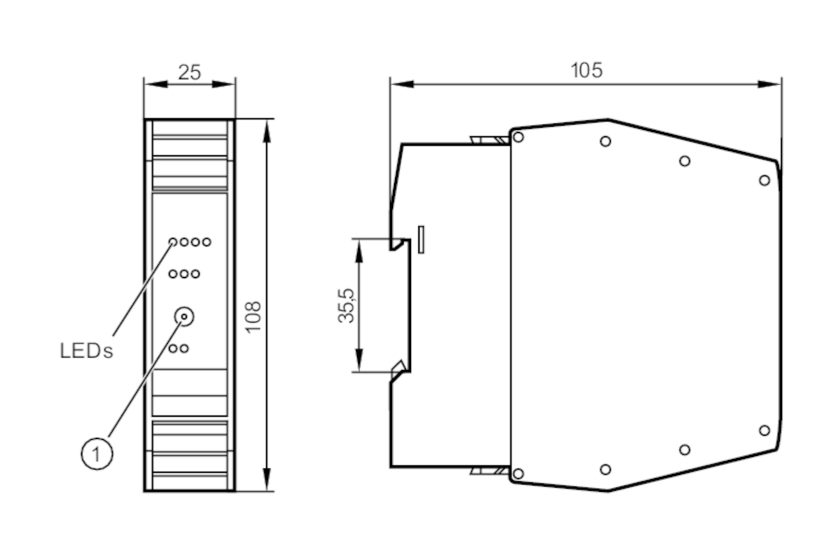

AC2256 được thiết kế dạng module lắp DIN rail với kích thước 108 x 25 x 105 mm theo tài liệu cung cấp. Hình minh họa kỹ thuật trong PDF thể hiện rõ chiều rộng 25 mm, chiều cao 108 mm và chiều dài 105 mm của thiết bị. Đây là thông tin quan trọng khi kỹ thuật viên thiết kế bố trí module trong tủ điện.

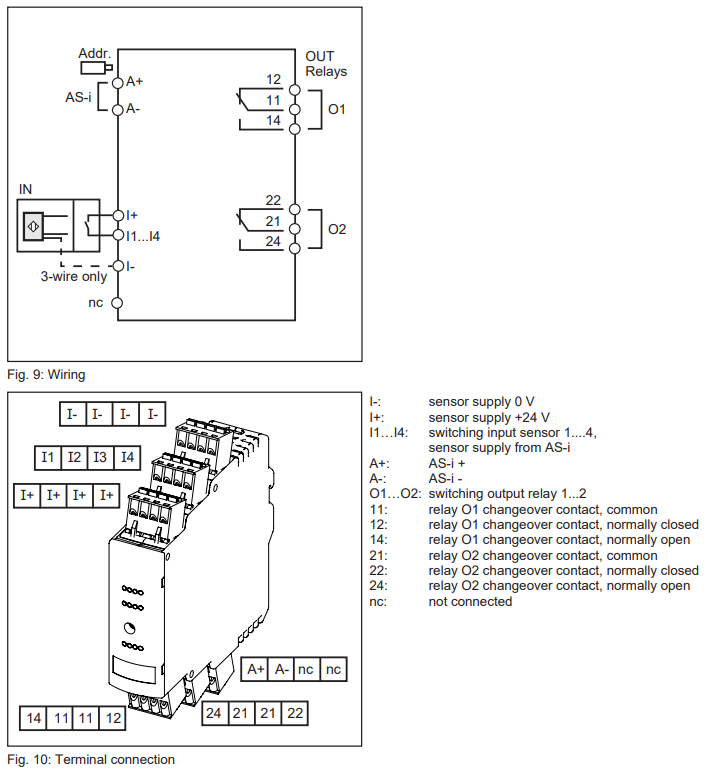

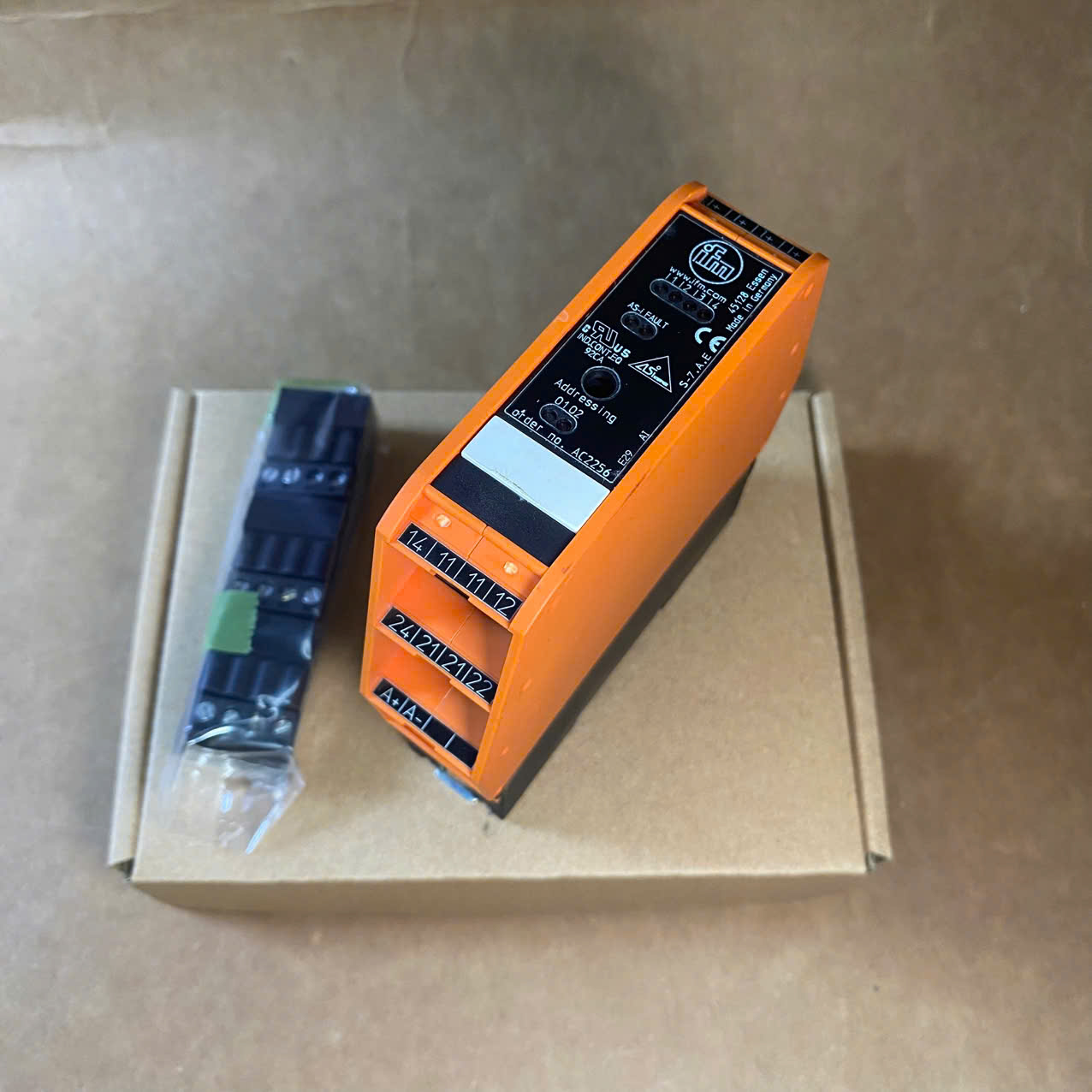

Sơ đồ đấu nối của AC2256 được thể hiện tại tài liệu kỹ thuật với các nhóm chân riêng cho mạng AS-i, nguồn cảm biến, đầu vào số và tiếp điểm relay. Hai đường A+ và A- lần lượt là AS-i+ và AS-i-. Các chân I+ và I- cấp nguồn cho cảm biến, trong khi I1 đến I4 là bốn đầu vào chuyển mạch.

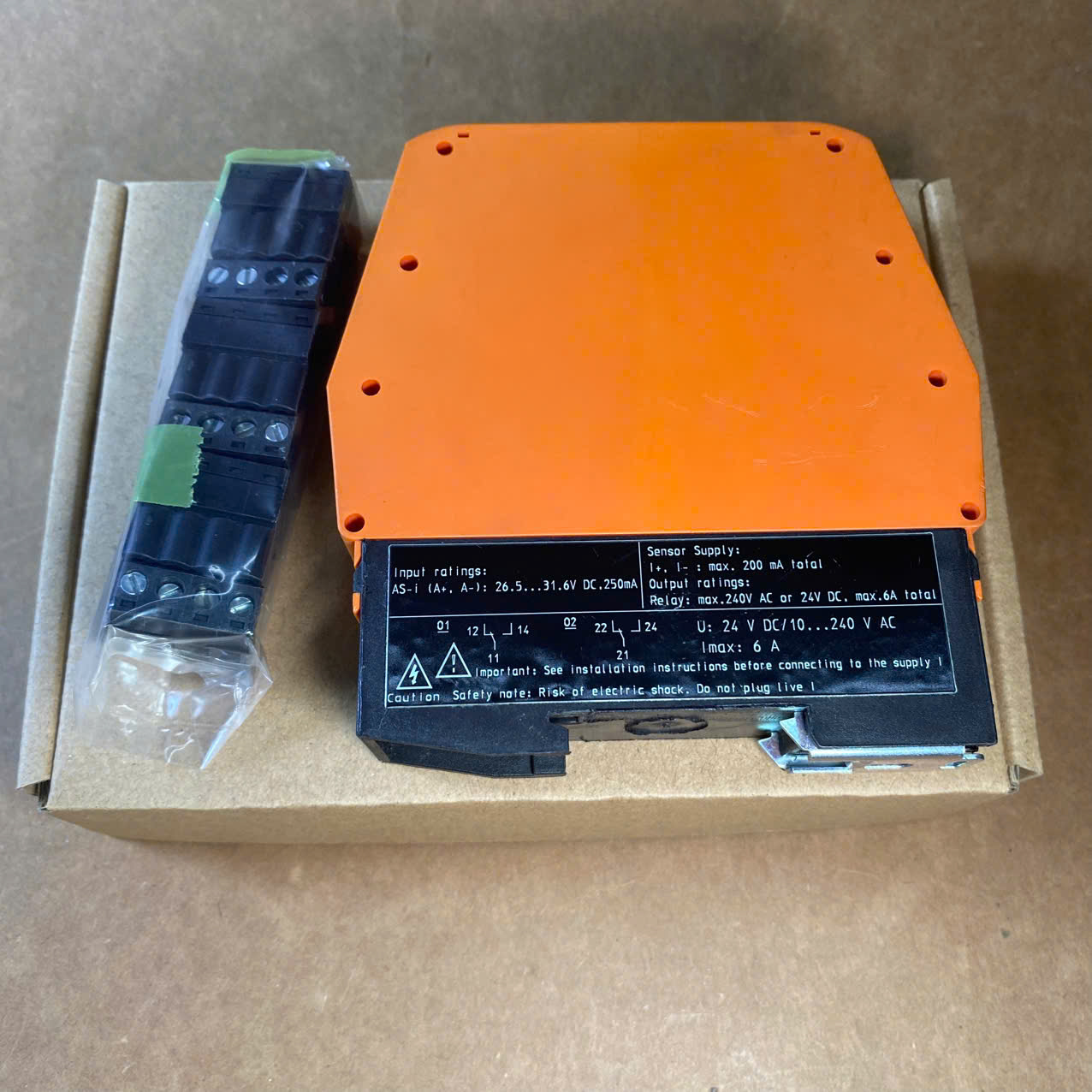

Đối với phần relay, O1 và O2 là hai đầu ra relay. Relay O1 sử dụng các tiếp điểm 11, 12 và 14, trong đó 11 là chân chung, 12 là tiếp điểm thường đóng và 14 là tiếp điểm thường mở. Relay O2 sử dụng các tiếp điểm 21, 22 và 24 với cấu hình tương ứng. Cách bố trí này cho phép kỹ thuật viên sử dụng tiếp điểm chuyển đổi của relay tùy theo yêu cầu điều khiển tải.
Khi đấu nối, cần lưu ý hai đầu ra relay phải được cấp cùng một điện áp. Với nguồn AC, tài liệu yêu cầu sử dụng cùng pha; với nguồn DC, các đầu ra sử dụng 24 V DC theo cấu hình được chỉ định. Đầu ra không có bảo vệ ngắn mạch, vì vậy cần xem xét biện pháp bảo vệ phù hợp trong thiết kế mạch tải.
Chức năng chính của module AS-i AC2256 là đưa các tín hiệu đầu vào và đầu ra của thiết bị hiện trường vào mạng AS-Interface. Với 4 đầu vào số PNP, module có thể nhận tín hiệu từ các thiết bị cảm biến hoặc công tắc phù hợp. Nguồn cấp cảm biến được lấy từ AS-i và có dải 18...30 V DC.
Hai đầu ra relay cung cấp khả năng điều khiển tải với tiếp điểm chuyển đổi. Theo tài liệu, điện áp đầu ra hỗ trợ 10...240 V AC hoặc 24 V DC, dòng tải tối đa mỗi đầu ra 6 A trong điều kiện tải điện trở và tổng dòng tải đầu ra cũng tối đa 6 A.
AC2256 hỗ trợ AS-i version 2.11 và 3.0, AS-i master profile M2, M3 và M4, đồng thời hỗ trợ extended addressing mode. AS-i profile của thiết bị là S-7.A.E, I/O configuration là 7 Hex và ID code là A.E Hex. Các thông số này giúp kỹ thuật viên xác định chính xác cấu hình module khi tích hợp với master AS-i.

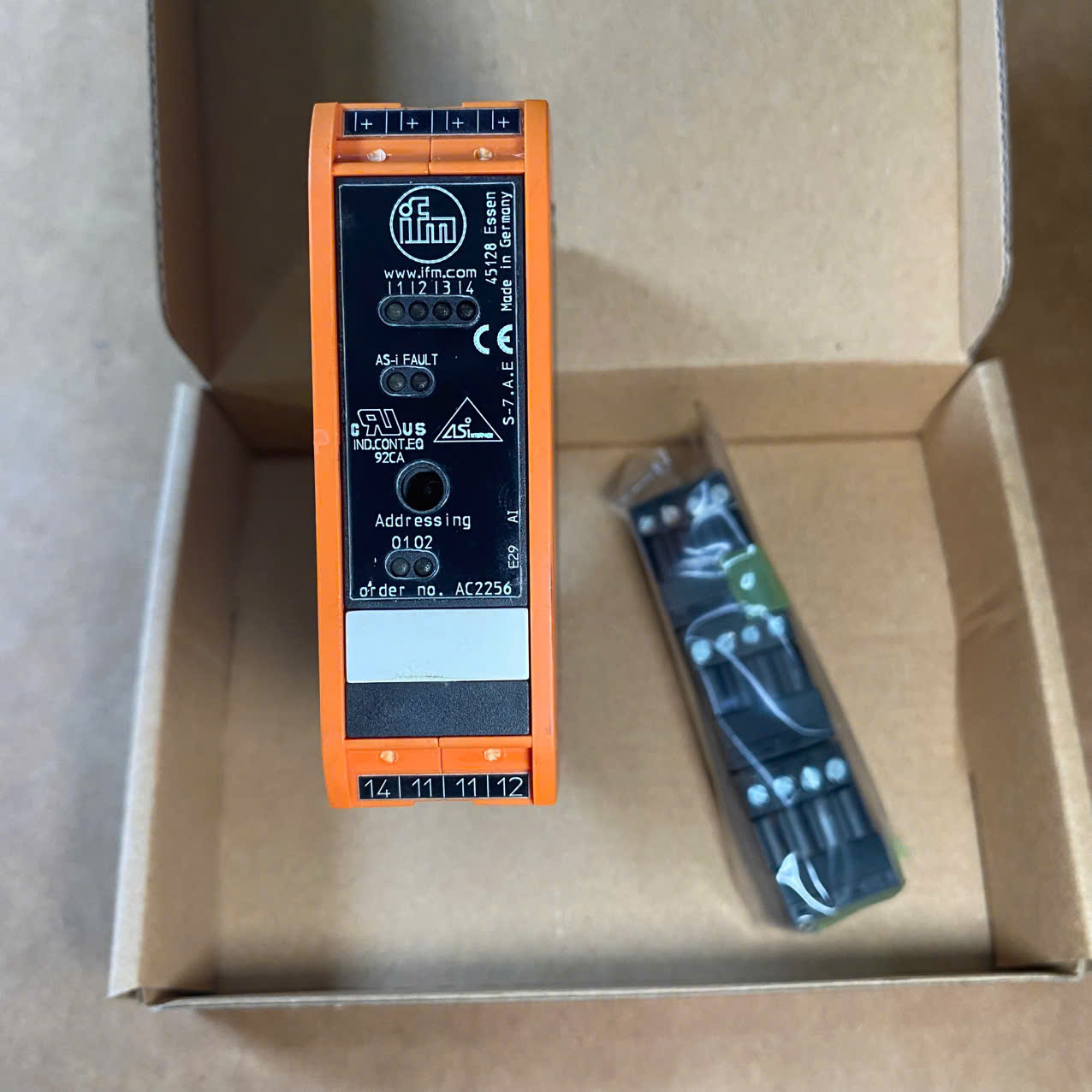

Thiết bị cũng được trang bị hệ thống LED để theo dõi trạng thái. LED màu vàng hiển thị trạng thái chuyển mạch, LED xanh hiển thị hoạt động AS-i và LED đỏ dùng cho trạng thái lỗi. Watchdog tích hợp hỗ trợ giám sát hoạt động của module trong hệ thống.
Điểm đáng chú ý của AC2256 ifm là sự kết hợp giữa 4 đầu vào số và 2 đầu ra relay trong cùng một module AS-i nhỏ gọn. Cấu hình này phù hợp với các hệ thống cần vừa thu thập tín hiệu cảm biến vừa điều khiển tải mà không cần bố trí nhiều module riêng biệt.
So với các module I/O chỉ có đầu vào hoặc chỉ có đầu ra transistor, AC2256 có lợi thế ở phần tiếp điểm relay chuyển đổi. Mỗi relay có đầy đủ chân chung, thường đóng và thường mở, giúp kỹ thuật viên linh hoạt hơn trong thiết kế mạch điều khiển.
Thiết bị cũng hỗ trợ dải điện áp relay tương đối rộng đối với tải AC, từ 10 đến 240 V AC, đồng thời hỗ trợ 24 V DC theo thông số kỹ thuật. Việc cách ly điện giữa các phần được tài liệu xác nhận là có, trong khi đầu vào số được bảo vệ chống ngắn mạch.
Thiết kế DIN rail và chiều rộng module 25 mm giúp AC2256 phù hợp với những tủ điện cần tối ưu không gian. Bên cạnh đó, hệ thống LED trạng thái giúp việc kiểm tra nhanh tình trạng đầu vào, đầu ra, hoạt động AS-i và lỗi thuận tiện hơn trong quá trình vận hành, bảo trì.
Đối với kỹ thuật viên hoặc bộ phận mua hàng, việc lựa chọn đúng mã AC2256 cũng giúp hạn chế nhầm lẫn với các module SmartL25 khác có cấu hình 4DI/4DO hoặc số lượng I/O khác nhau. Khi đặt hàng, nên đối chiếu mã AC2256, cấu hình 4DI 2DO relay và yêu cầu tương thích với hệ thống AS-i hiện có.
AC2256 ifm là lựa chọn phù hợp cho các hệ thống tự động hóa sử dụng mạng AS-Interface và cần một module I/O lắp trong tủ điện với 4 đầu vào số PNP cùng 2 đầu ra relay. Sản phẩm hỗ trợ AS-i 2.11/3.0, extended addressing, lắp DIN rail và có hệ thống LED giám sát trạng thái.
Nếu doanh nghiệp đang cần module AS-i ifm, module AS-i 4DI 2DO hoặc module AS-i relay để thay thế thiết bị hiện hữu, hãy đối chiếu cấu hình I/O, điện áp tải, dòng tải và chuẩn AS-i trước khi đặt hàng.
