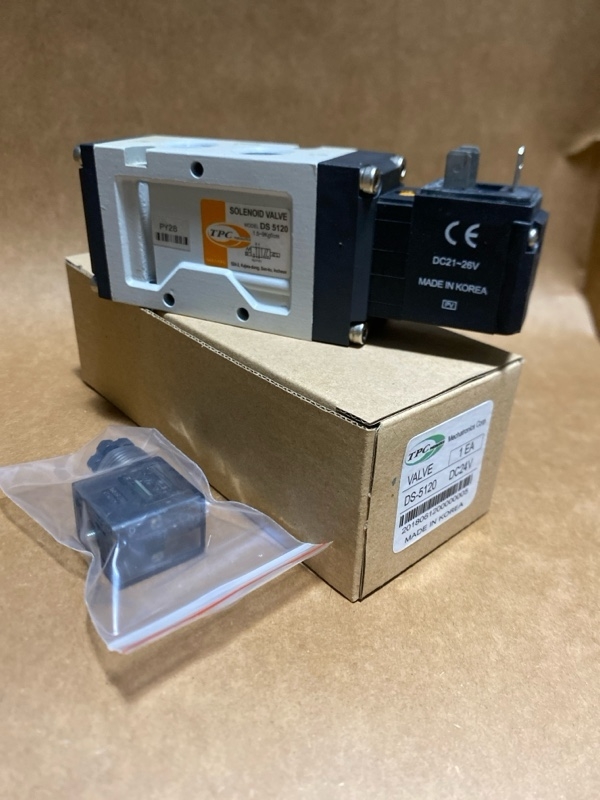

DS5120 24VDC là van điện từ khí nén 5/2 thuộc series DS5000 của TPC, thiết kế nhỏ gọn nhưng lưu lượng lớn, hệ số Cv lên đến 2.8–3.2 và điện năng tiêu thụ chỉ 1.8W. Hoạt động ổn định trong dải áp 0.15–0.9MPa, phù hợp điều khiển xy lanh trong dây chuyền sản xuất, máy đóng gói, tự động hóa và robot khí nén.

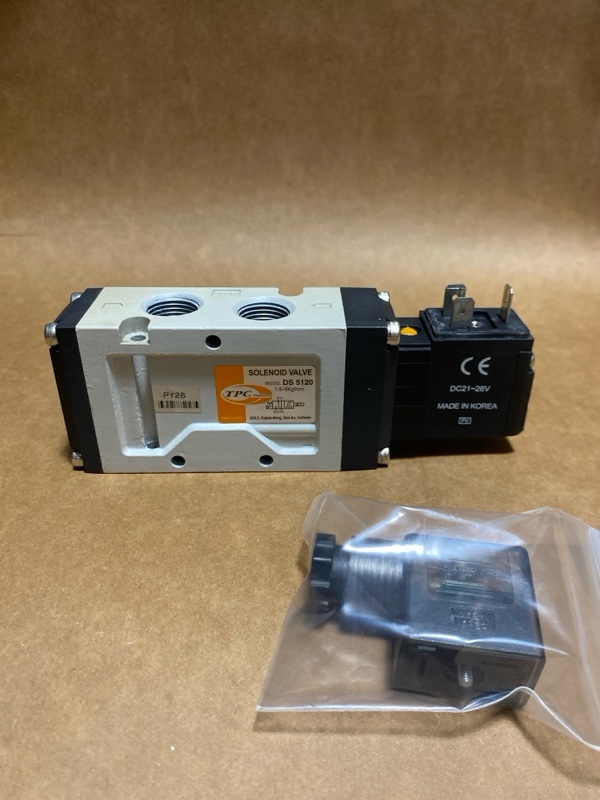

Van điện từ DS5120 24VDC thuộc dòng DS5000 của TPC – một trong những dòng van khí nén 5/2 được sử dụng rộng rãi trong hệ thống tự động hóa, máy đóng gói, máy lắp ráp và điều khiển xy lanh. Với thiết kế nhỏ gọn, độ bền cao, áp suất làm việc ổn định và lưu lượng khí lớn, DS5120 mang lại hiệu suất vận hành mạnh mẽ và tin cậy trong môi trường công nghiệp.
DS5120 là van 5/2 single-solenoid (một cuộn coil), body ported type, phù hợp lắp trực tiếp hoặc kết hợp cùng manifold. Dòng DS5000 được đánh giá cao nhờ khả năng cung cấp lưu lượng lớn (Cv 2.8 đến 3.2 tùy cỡ port), điện năng tiêu thụ thấp chỉ 1.8W (DC) và độ bền cơ học cao. Van sử dụng coil 24VDC, tích hợp mạch bảo vệ và đèn LED tùy phiên bản, đảm bảo an toàn và dễ theo dõi trong quá trình vận hành.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | DS5120 24VDC |
| Dòng sản phẩm | TPC DS5000 |
| Kiểu van | 5/2 – Single Solenoid |
| Điện áp | 24VDC |
| Công suất coil | 1.8W (DC) |
| Dải áp làm việc | 0.15 ~ 0.9 MPa |
| Nhiệt độ môi trường | 5 ~ 50°C |

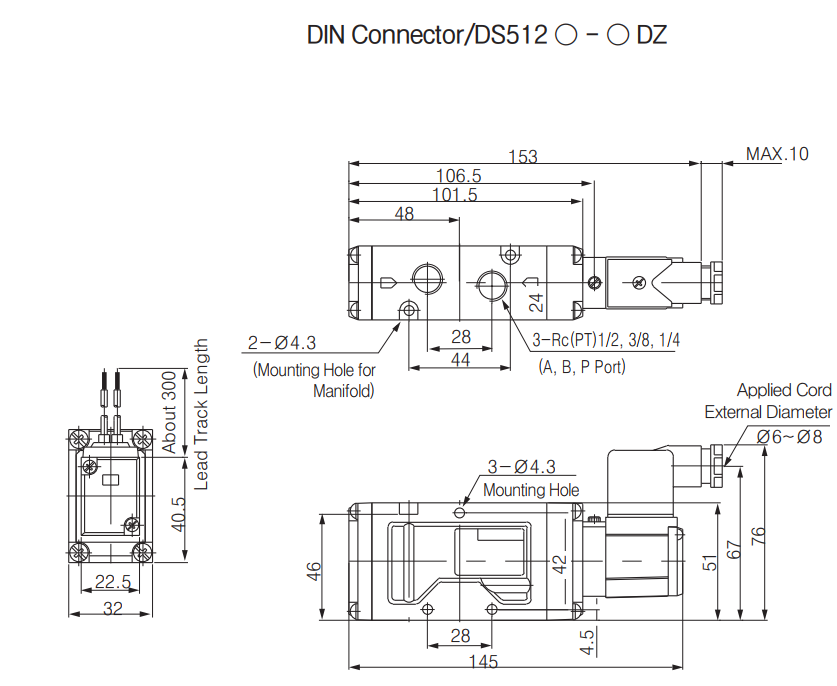

| Port size | PT 3/8 hoặc PT 1/4 (tùy phiên bản) |
| Hệ số lưu lượng | Cv 2.8 (PT3/8) / Cv 3.2 (PT1/2) |
| Loại gioăng | Rubber Body Seal |
| Tốc độ đáp ứng | ≈ 40ms |
| Tần suất hoạt động | 5 chu kỳ/giây |
| Kiểu kết nối coil | Grommet hoặc DIN (tùy chọn) |
| Cấp bảo vệ | IP65 |
| Trọng lượng | ≈ 0.38 – 0.48 kg |
DS5120 đóng vai trò điều khiển hướng chuyển động của xy lanh khí nén bằng cơ cấu spool bên trong. Khi coil được cấp điện 24VDC, van chuyển trạng thái, thay đổi đường khí giữa cổng P → A/B và xả khí qua R1/R2. Khi ngắt điện, lò xo đưa van trở về trạng thái ban đầu.

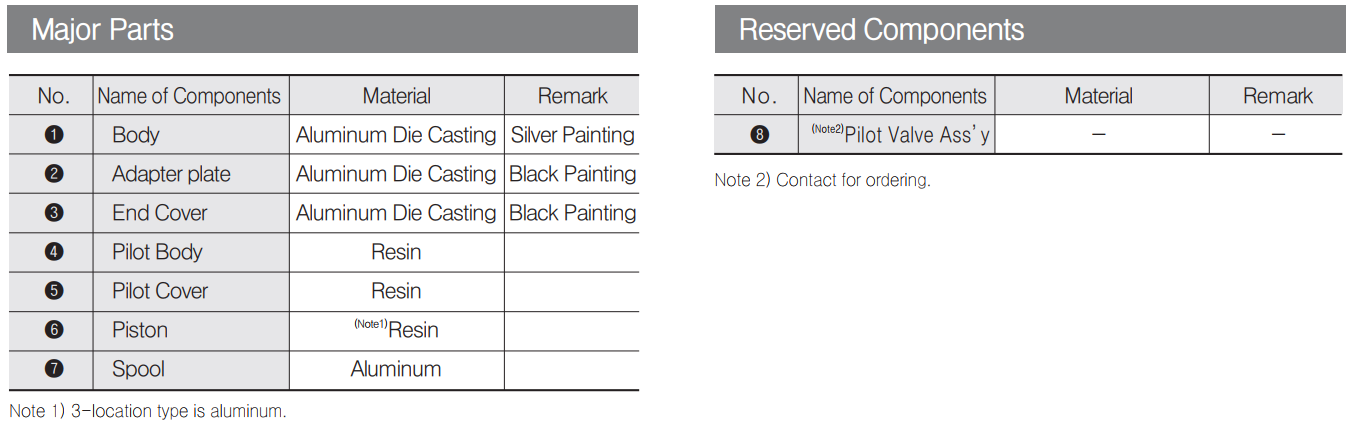

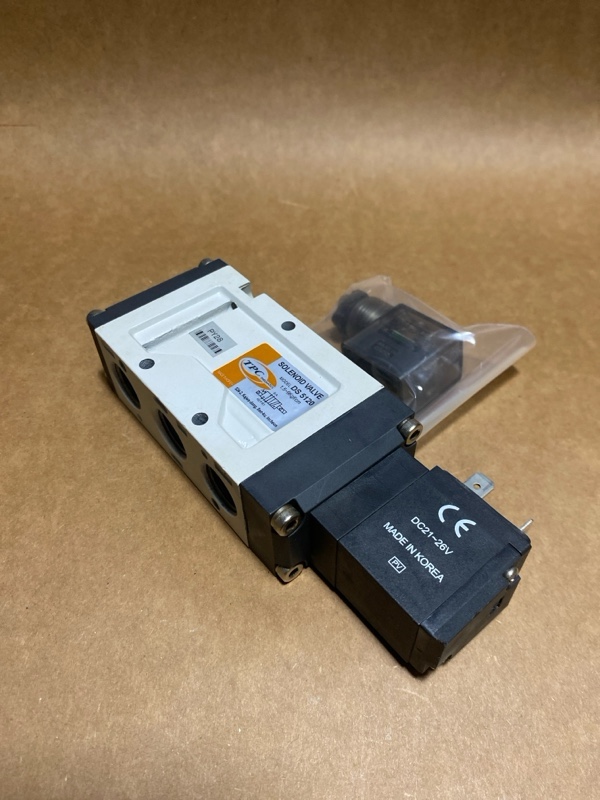

DS5120 24VDC có thiết kế nhỏ, dễ lắp đặt, nhưng lưu lượng lớn và hiệu suất cao. Dòng DS5000 nổi bật với độ bền spool và piston nhờ vật liệu nhôm & resin cao cấp. Coil hoạt động với công suất thấp giúp giảm nhiệt, tăng tuổi thọ. Hệ thống gioăng cao su cải thiện độ kín, giảm rò khí và tăng hiệu quả vận hành.
DS5120 24VDC là lựa chọn lý tưởng cho các hệ thống khí nén cần độ ổn định và hiệu suất cao. Liên hệ ngay để nhận báo giá tốt nhất, tư vấn kỹ thuật và hỗ trợ chọn kích thước port phù hợp ứng dụng của bạn.
