Rơ le thời gian H3CR-H8L 24VAC/DC M Omron
Rơ le thời gian H3CR-H8L 24VAC/DC M là timer Omron chuyên dụng cho chức năng Power OFF-delay, cho phép duy trì trạng thái ngõ ra trong một khoảng thời gian cài đặt sau khi nguồn cấp bị ngắt. Đây là phiên bản 8 chân, nguồn cấp 24VAC/DC, sử dụng thang thời gian M theo phút và có thể cài đặt đến 12 phút. Thiết bị phù hợp cho tủ điện điều khiển, máy tự động hóa, hệ thống PLC, băng tải và nhiều mạch điều khiển cần chức năng trễ khi mất nguồn.
Giới thiệu chung

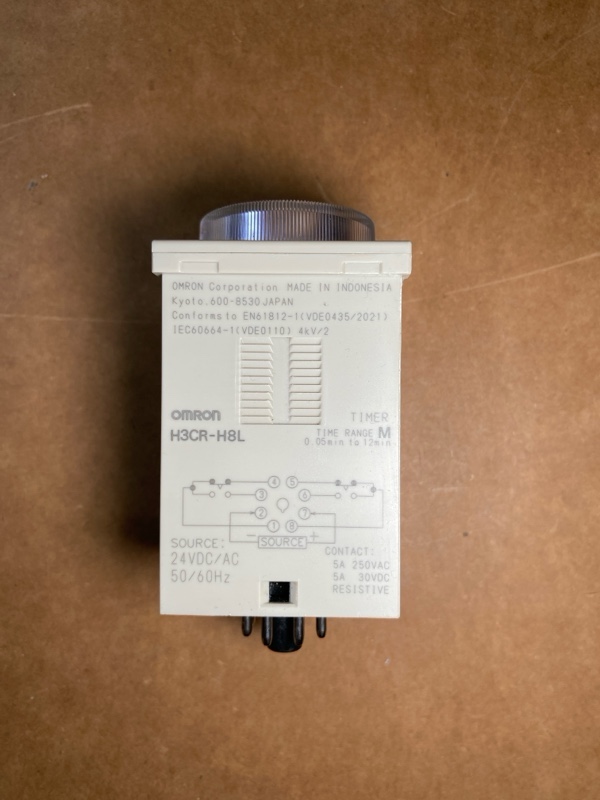

H3CR-H8L là rơ le thời gian dạng Solid-State Power OFF-delay Timer thuộc dòng H3CR-H của OMRON. Thiết bị được thiết kế theo dạng 1/16 DIN với mặt trước kích thước 48 x 48 mm, sử dụng phương pháp cài đặt thời gian bằng núm xoay và hiển thị trạng thái ngõ ra bằng đèn LED màu đỏ.
Phiên bản H3CR-H8L 24VAC/DC M sử dụng nguồn cấp định mức 24VAC hoặc 24VDC, tần số 50/60 Hz đối với nguồn AC. Chữ M trong mã sản phẩm thể hiện phiên bản thang thời gian theo phút. Không giống các timer ON-delay thông thường, H3CR-H8L được thiết kế cho chức năng Power OFF-delay: khi nguồn cấp bị ngắt, bộ timer thực hiện quá trình định thời theo giá trị đã cài đặt trước khi chuyển trạng thái tiếp điểm đầu ra.

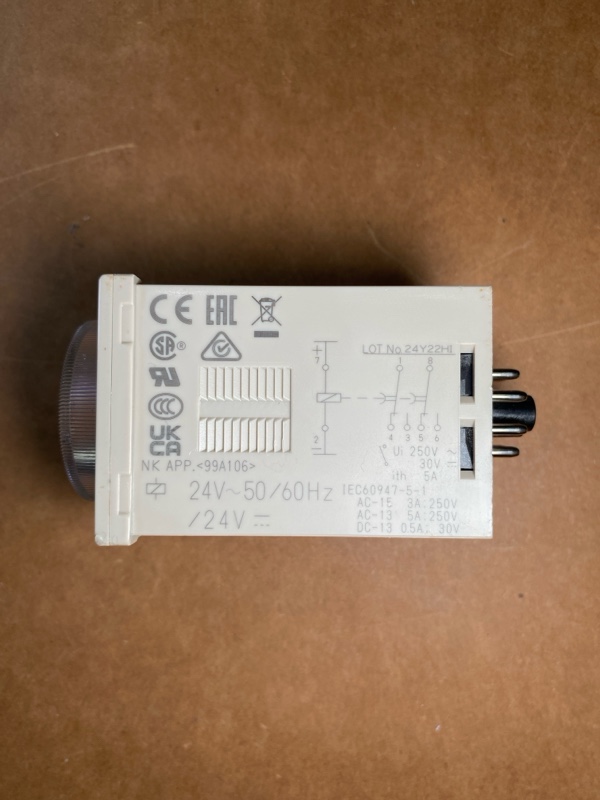

Thiết bị sử dụng socket tròn 8 chân, ngõ ra relay dạng DPDT. Theo tài liệu kỹ thuật, tiếp điểm có khả năng đóng cắt tải tối đa 5 A tại 250 VAC với hệ số công suất bằng 1. Thiết kế dạng socket giúp thuận tiện cho việc tháo lắp, bảo trì và thay thế timer trong tủ điện.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Dòng sản phẩm | H3CR-H |
| Model | H3CR-H8L 24VAC/DC M |
| Chức năng | Power OFF-delay Timer - rơ le trễ khi mất điện |
| Loại timer | Solid-State Power OFF-delay Timer |
| Kiểu socket | 8 chân |
| Ngõ vào reset | Không có |
| Điện áp nguồn cấp | 24 VAC/DC, 50/60 Hz |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Thang thời gian | M-series, đơn vị phút |
| Dải cài đặt | 0,05 đến 0,6 phút; 0,1 đến 1,2 phút; 0,5 đến 6 phút; 1 đến 12 phút |
| Thời gian ON tối thiểu | 2 giây đối với M-series |
| Kiểu tiếp điểm đầu ra | DPDT relay |
| Tải tối đa | 5 A tại 250 VAC, p.f. = 1 |
| Tải tối thiểu | 10 mA tại 5 VDC |
| Độ chính xác lặp lại | ±0,3% toàn thang tối đa |
| Sai số cài đặt | ±5% toàn thang ±0,05 giây tối đa |
| Thời gian reset | Tối thiểu 50 ms |
| Đèn báo | LED đỏ báo trạng thái ngõ ra |
| Phương thức lắp đặt | Panel, DIN rail hoặc gắn bề mặt tùy socket |
| Kết nối | Socket tròn 8 chân |
| Kích thước mặt trước | 48 x 48 mm |
| Khối lượng | Khoảng 120 g |
| Nhiệt độ môi trường khi hoạt động | -10°C đến 55°C, không đóng băng |
| Nhiệt độ bảo quản | -25°C đến 65°C, không đóng băng |
| Độ ẩm | 35% đến 85% |
| Tuổi thọ cơ | Tối thiểu 10 triệu lần hoạt động |
| Tuổi thọ điện | Tối thiểu 100.000 lần hoạt động tại 5 A, 250 VAC với tải điện trở |
| Điện trở cách điện | Tối thiểu 100 MΩ tại 500 VDC |
| Tiêu chuẩn/phê duyệt | UL/CSA/CE |
Tải tài liệu kỹ thuật
Khách hàng có thể tải tài liệu kỹ thuật, datasheet và hướng dẫn đấu nối của OMRON H3CR-H8L để kiểm tra đầy đủ thông tin về sơ đồ chân, thời gian cài đặt, kích thước, phương thức lắp đặt và các lưu ý khi vận hành.

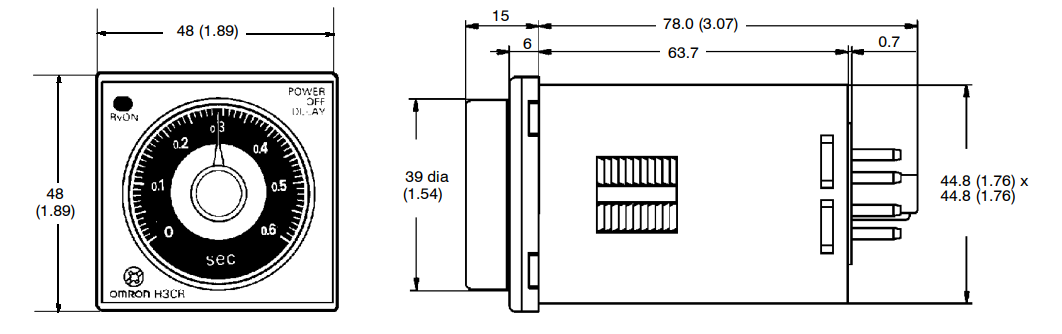

H3CR-H8L_AC_DC24_S.pdfBản vẽ kích thước
H3CR-H8L có thiết kế mặt trước dạng vuông kích thước 48 x 48 mm, phù hợp với các ứng dụng lắp đặt trên mặt tủ điều khiển. Phần thân timer có chiều dài theo thiết kế long-body và sử dụng socket rời giúp linh hoạt khi lựa chọn phương án lắp đặt.

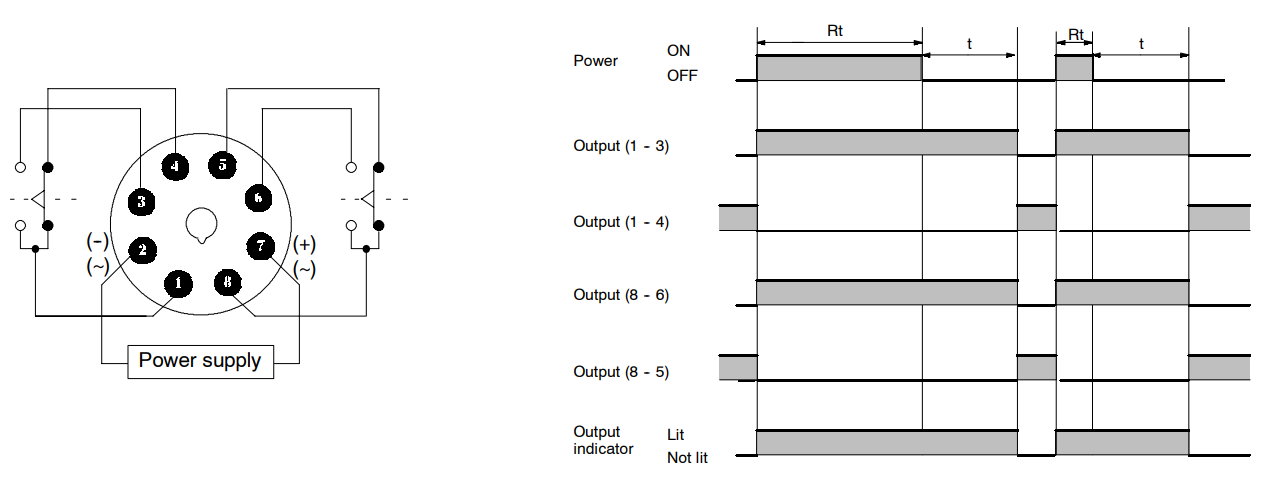

Sơ đồ đấu nối
Đối với model H3CR-H8L, nguồn cấp được đưa vào các chân quy định trên socket 8 chân. Tài liệu kỹ thuật chỉ rõ chân 2 là chân common hoặc cực âm DC của nguồn cấp, trong khi chân 7 được sử dụng cho cực nóng AC hoặc cực dương DC. Các tiếp điểm relay còn lại được sử dụng để đóng cắt tải theo yêu cầu của mạch điều khiển.
Khi thiết kế mạch, tải cần được đóng cắt thông qua tiếp điểm relay của timer. Không sử dụng tiếp điểm đang được dùng làm ngõ vào tín hiệu để trực tiếp đóng cắt tải, vì có thể gây hư hỏng mạch điện bên trong timer. Việc đấu nối cần thực hiện đúng theo sơ đồ chân và điện áp cấp thực tế của thiết bị.
Chức năng
Chức năng nổi bật của H3CR-H8L là Power OFF-delay. Khi nguồn cấp cho timer được duy trì, thiết bị ở trạng thái hoạt động bình thường. Khi nguồn bị ngắt, bộ timer bắt đầu thực hiện khoảng thời gian trễ theo giá trị đã cài đặt. Sau khi hết thời gian này, trạng thái tiếp điểm đầu ra được chuyển theo nguyên lý hoạt động của mạch Power OFF-delay.
Với phiên bản H3CR-H8L 24VAC/DC M, người sử dụng có thể lựa chọn bốn nhóm thang thời gian trên mặt trước gồm 0,6; 1,2; 6 và 12. Khi sử dụng thang M, các giá trị này tương ứng với các khoảng thời gian theo phút. Điều này cho phép một thiết bị có thể đáp ứng cả những yêu cầu trễ ngắn và những ứng dụng cần thời gian duy trì đầu ra dài hơn.

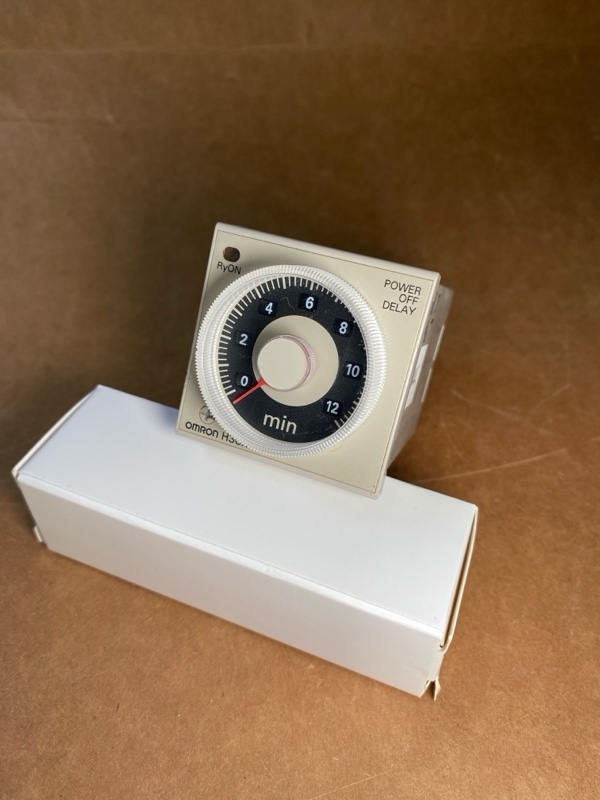

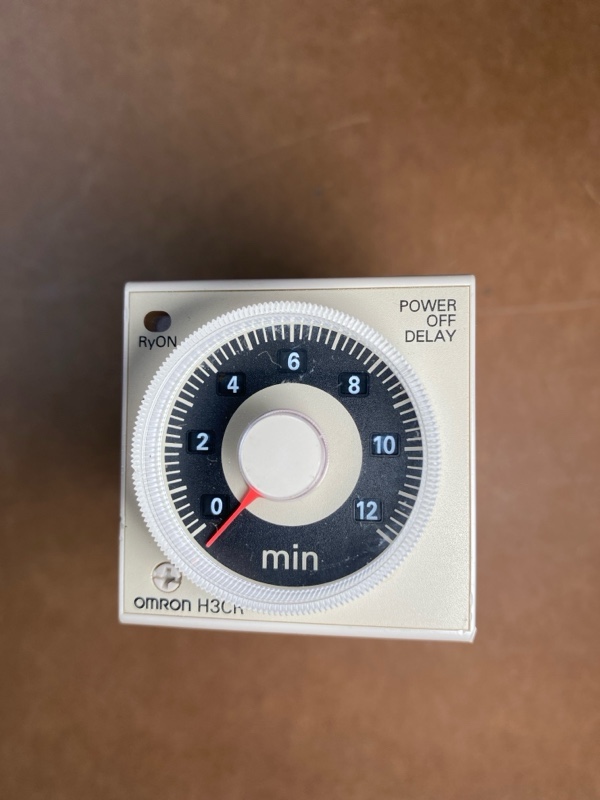

Núm cài đặt thời gian được bố trí trực tiếp trên mặt trước giúp người vận hành dễ dàng điều chỉnh. Cửa sổ hiển thị thang thời gian cho biết phạm vi đang được lựa chọn, trong khi đèn LED màu đỏ hiển thị trạng thái ngõ ra. Cách thiết kế này thuận tiện cho việc kiểm tra nhanh tình trạng timer ngay trên mặt tủ.
H3CR-H8L sử dụng ngõ ra relay DPDT với khả năng đóng cắt tải đến 5 A tại 250 VAC theo thông số trong tài liệu. Nhờ tiếp điểm chuyển mạch, timer có thể được tích hợp vào nhiều kiểu mạch điều khiển khác nhau tùy yêu cầu của hệ thống.
Một điểm cần lưu ý là đối với phiên bản M-series, thời gian cấp nguồn tối thiểu được yêu cầu là 2 giây. Nếu không đảm bảo thời gian cấp nguồn tối thiểu này, timer có thể không hoạt động đúng. Tài liệu cũng khuyến cáo không thay đổi đơn vị thời gian hoặc thang thời gian khi timer đang vận hành; cần ngắt nguồn trước khi thực hiện các thay đổi.
Ứng dụng nổi bật
- Tủ điện điều khiển: sử dụng H3CR-H8L để tạo khoảng thời gian trễ sau khi nguồn điều khiển bị ngắt.
- Hệ thống PLC: kết hợp tiếp điểm relay của timer với các ngõ vào hoặc mạch điều khiển PLC để tạo chức năng trễ theo thời gian.
- Máy tự động hóa: sử dụng trong các trình tự điều khiển cần duy trì một thiết bị hoặc tín hiệu trong một khoảng thời gian sau khi nguồn bị mất.
- Dây chuyền băng tải: có thể ứng dụng để tạo thời gian duy trì hoặc ngắt tải theo trình tự điều khiển của hệ thống.
- Hệ thống động cơ và thiết bị truyền động: dùng tiếp điểm relay để điều khiển contactor, relay trung gian hoặc các phần tử đóng cắt phù hợp.
- Hệ thống quạt, bơm và thiết bị phụ trợ: có thể tích hợp timer vào mạch điều khiển khi yêu cầu duy trì hoặc trễ tín hiệu sau khi mất nguồn.
- Mạch điều khiển máy móc: phù hợp với các hệ thống cần chức năng Power OFF-delay thay vì timer ON-delay thông thường.
Ưu điểm vượt trội
H3CR-H8L 24VAC/DC M có ưu điểm nổi bật ở khả năng xử lý thời gian trễ khi mất điện trong khoảng thời gian dài hơn so với nhiều timer trễ giây thông thường. Phiên bản M cho phép cài đặt theo đơn vị phút với phạm vi tối đa đến 12 phút, phù hợp với những ứng dụng cần duy trì tín hiệu hoặc tải sau khi nguồn bị ngắt.

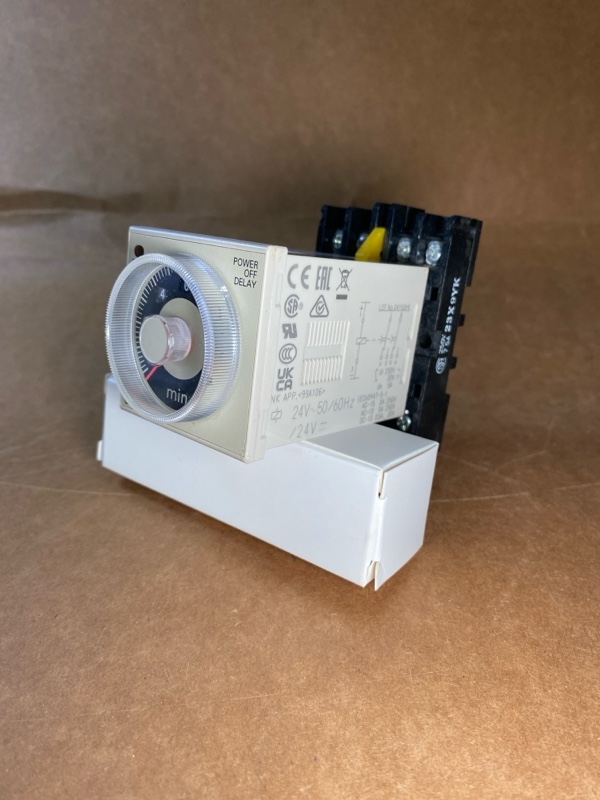

Thiết kế 8 chân giúp H3CR-H8L có kích thước đấu nối gọn và dễ tích hợp vào tủ điện. Việc sử dụng socket rời cũng thuận tiện cho quá trình thay thế timer mà không nhất thiết phải tháo toàn bộ hệ thống dây dẫn ra khỏi tủ.
Thiết bị sử dụng nguồn 24VAC/DC, phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn điều khiển 24 V. Khả năng sử dụng cả AC và DC giúp tăng tính linh hoạt khi thiết kế tủ điện và lựa chọn nguồn cấp.
H3CR-H8L còn có đèn LED đỏ báo trạng thái ngõ ra, núm chỉnh thời gian trực quan và nhiều phương án lắp đặt thông qua socket tương thích. Tài liệu kỹ thuật cũng cung cấp các lựa chọn socket như P2CF-08, P2CF-08-E và P3G-08, cùng các phụ kiện lắp đặt panel và DIN rail.
Về độ bền, tài liệu công bố tuổi thọ cơ học tối thiểu 10 triệu lần hoạt động và tuổi thọ điện tối thiểu 100.000 lần hoạt động với điều kiện tải được quy định. Đây là những yếu tố quan trọng khi lựa chọn rơ le thời gian cho các tủ điện và hệ thống tự động hóa hoạt động thường xuyên.
Khi so sánh với các timer giá rẻ chỉ cung cấp chức năng định thời cơ bản, H3CR-H8L có lợi thế về thiết kế công nghiệp, khả năng lắp đặt linh hoạt, ngõ ra relay DPDT, nguồn 24VAC/DC và khả năng cài đặt Power OFF-delay theo thang phút. Tuy nhiên, khi thay thế một model khác, cần kiểm tra kỹ điện áp cấp, số chân, kiểu tiếp điểm và dải thời gian để đảm bảo tương thích.
Mua timer off-delay Omron ở đâu ?
Rơ le thời gian H3CR-H8L 24VAC/DC M Omron là lựa chọn phù hợp cho các hệ thống cần chức năng trễ khi mất nguồn với thời gian cài đặt theo phút. Thiết bị sử dụng nguồn 24VAC/DC, socket 8 chân, ngõ ra relay DPDT và dải thời gian tối đa đến 12 phút, đáp ứng tốt nhiều yêu cầu trong tủ điện điều khiển và hệ thống tự động hóa.
Nếu bạn đang tìm rơ le thời gian H3CR-H8L, timer trễ mất điện hoặc timer Omron 24VAC/DC, hãy cung cấp yêu cầu về điện áp, thời gian trễ và kiểu mạch điều khiển để lựa chọn đúng model. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
