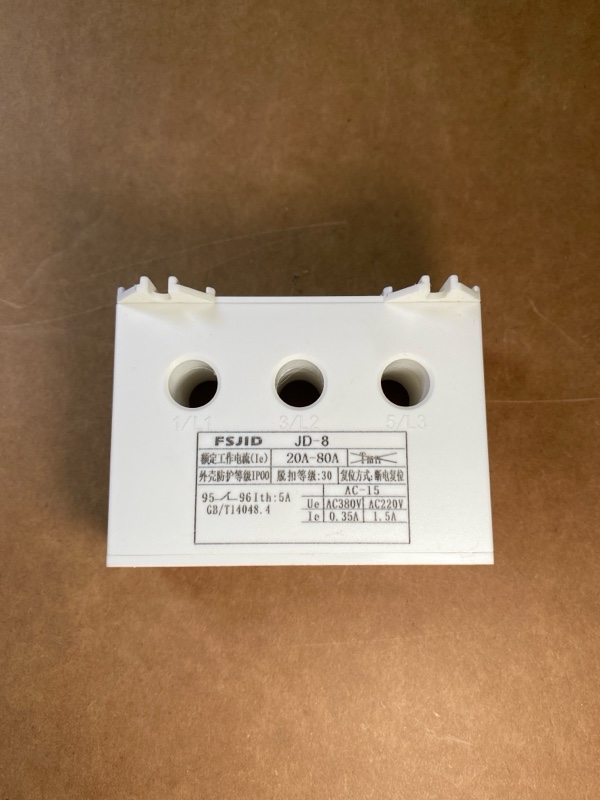

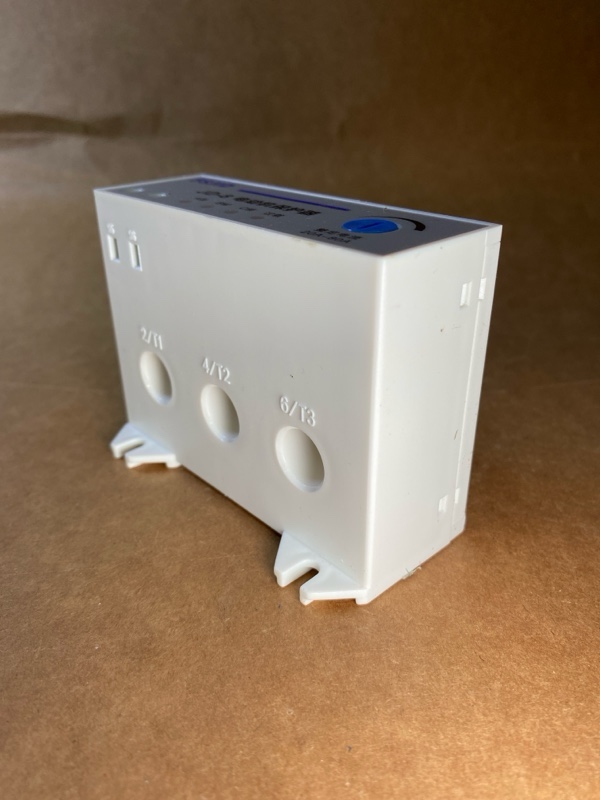

Rơ le bảo vệ động cơ JD-8 là thiết bị bảo vệ motor 3 pha khỏi quá tải và mất pha, phù hợp dải dòng 0,5–80A. Sản phẩm sử dụng công nghệ lấy mẫu dòng điện xuyên lõi, đầu ra bán dẫn, không cần nguồn phụ và thường kết hợp với contactor trong tủ điện. JD-8 phù hợp cho máy móc công nghiệp, hệ thống tự động hóa và các ứng dụng cần bảo vệ động cơ tin cậy.
Rơ le bảo vệ động cơ JD-8 là thiết bị bảo vệ chuyên dụng cho động cơ điện xoay chiều 3 pha, có chức năng bảo vệ quá tải và mất pha trong quá trình vận hành. Sản phẩm sử dụng công nghệ lấy mẫu dòng điện xuyên lõi, đầu ra bán dẫn và không cần nguồn phụ, giúp thiết bị có cấu tạo đơn giản, tiêu thụ công suất thấp và thời gian sử dụng lâu dài. JD-8 có các dải dòng từ 0,5A đến 80A, phù hợp nhiều loại động cơ và hệ thống điều khiển công nghiệp.
Rơ le bảo vệ động cơ JD-8 thuộc dòng JD-8 series, được thiết kế để bảo vệ động cơ điện xoay chiều 50Hz khỏi hai dạng sự cố chính là quá tải và mất pha. Theo tài liệu kỹ thuật, sản phẩm áp dụng cho mạch điện có điện áp cách điện định mức đến AC690V và dòng điện làm việc định mức trong phạm vi 0,5A đến 80A.
JD-8 thường được sử dụng kết hợp với contactor AC. Ba dây dẫn của mạch động lực cấp cho động cơ lần lượt đi xuyên qua các lỗ lấy mẫu dòng điện của thiết bị. Khi dòng điện của động cơ vượt quá giá trị cài đặt hoặc xảy ra tình trạng mất pha, bộ bảo vệ sẽ tác động và ngắt mạch điều khiển contactor thông qua đầu ra điều khiển 95-96.
Một điểm đáng chú ý của JD-8 là thiết bị sử dụng phương pháp lấy mẫu dòng điện kiểu xuyên lõi. Đầu ra sử dụng mạch bán dẫn nên khi thiết bị tác động không phát sinh hồ quang điện tại tiếp điểm đầu ra. Theo tài liệu nhà sản xuất, thiết bị không cần nguồn phụ để hoạt động và có mức tiêu thụ công suất thấp.
JD-8 được thiết kế để trở thành giải pháp thay thế cho rơ le nhiệt truyền thống trong các ứng dụng bảo vệ động cơ phù hợp. Sản phẩm đáp ứng yêu cầu của tiêu chuẩn GB/T 14048.4 và tài liệu sản phẩm cũng nêu chứng nhận phù hợp với GB/T 14048.1.
| Thông số | Giá trị |
|---|---|
| Model | JD-8 |
| Dòng sản phẩm | JD-8 Series – Bộ bảo vệ động cơ tổng hợp |
| Chức năng bảo vệ | Bảo vệ quá tải và mất pha |
| Loại động cơ áp dụng | Động cơ điện xoay chiều |
| Tần số định mức | 50Hz |
| Điện áp cách điện định mức mạch chính | AC690V |
| Điện áp chịu xung định mức mạch chính | 4kV (1,2/50µs) |
| Dòng điện làm việc định mức | 0,5A – 80A |
| Điện áp cách điện định mức mạch phụ | AC380V |
| Điện áp chịu xung định mức mạch phụ | 2,5kV (1,2/50µs) |
| Nguồn phụ | Không cần nguồn phụ |
| Điện áp mạch điều khiển | AC220V hoặc AC380V |
| Kiểu đầu ra | Đầu ra bán dẫn, không phát sinh hồ quang khi tác động |
| Tiếp điểm điều khiển | 95-96, thường đóng (NC) |
| Khả năng bảo vệ mất pha | Thời gian tác động ≤5 giây |
| Cấp tác động | 30 |
| Kiểu phối hợp SCPD | Loại 2 |
| Phương pháp lắp đặt | Lắp vít trên mặt phẳng |
| Độ cao lắp đặt | Không quá 2000m |
| Nhiệt độ môi trường | -5°C đến +40°C; nhiệt độ trung bình trong 24 giờ không quá +35°C |
| Độ ẩm tương đối | Tối đa 50% ở +40°C; có thể đến 90% ở +20°C |
| Model | Dòng định mức | SCPD phối hợp | Công suất động cơ phù hợp | Số vòng xuyên lõi |
|---|---|---|---|---|
| JD-8 | 0,5 – 5A | RT36-00/10 | 0,25 – 2,5kW | Xuyên 4 vòng |
| JD-8 | 2 – 20A | RT36-00/40 | 1 – 10kW | Xuyên trực tiếp |
| JD-8 | 10 – 40A | RT36-00/80 | 5,5 – 11kW | Xuyên trực tiếp |
| JD-8 | 20 – 80A | RT36-00/160 | 10 – 40kW | Xuyên trực tiếp |
| Thông số | AC-15 |
|---|---|
| Điện áp làm việc định mức | 220V / 380V |
| Dòng điện làm việc định mức | 1,5A tại 220V / 0,95A tại 380V |
| Dòng nhiệt quy ước | 5A |
| SCPD phối hợp | RT36-0/6A |
Khách hàng có thể tải tài liệu hướng dẫn sử dụng và thông số kỹ thuật của rơ le bảo vệ động cơ JD-8 tại đường dẫn tài liệu kỹ thuật do đơn vị cung cấp sản phẩm cập nhật.
Tài liệu PDF:

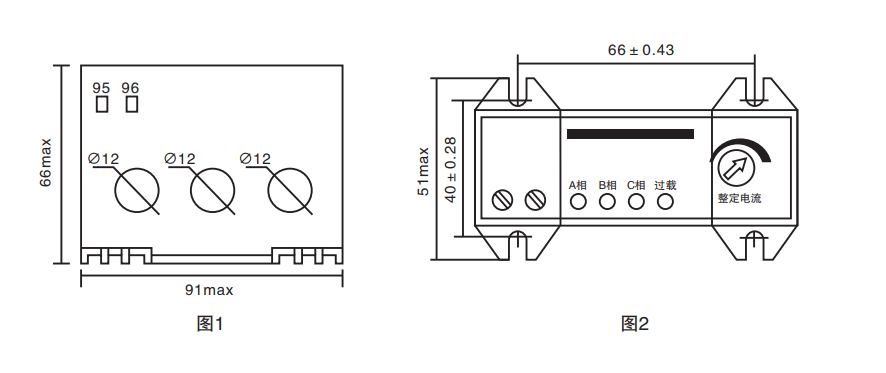

JD-8 được thiết kế dạng lắp đặt bằng vít trên mặt phẳng. Tài liệu kỹ thuật thể hiện kích thước lắp đặt và kích thước thân thiết bị, trong đó có các kích thước chính như chiều rộng khoảng 66mm, chiều cao tổng thể tối đa khoảng 91mm và các vị trí lỗ xuyên dây có đường kính khoảng Ø12mm. Khi thiết kế tủ điện cần căn cứ bản vẽ thực tế của đúng phiên bản sản phẩm.

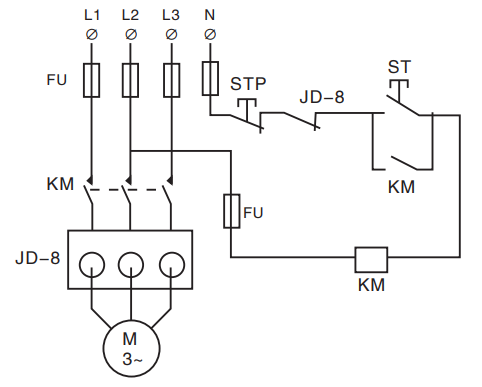

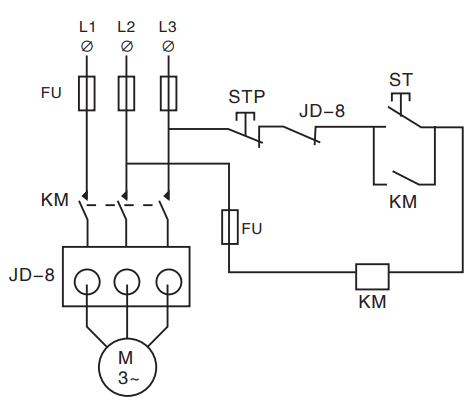

JD-8 được sử dụng cùng contactor AC để tạo thành mạch bảo vệ động cơ. Hai đầu nối 95 và 96 là đầu ra điều khiển thường đóng và thông thường được mắc nối tiếp với cuộn dây contactor KM. Ba dây của mạch động lực cấp cho động cơ được đưa xuyên qua các lỗ lấy mẫu dòng điện của JD-8.
Đối với mạch động lực, ba pha L1, L2 và L3 đi qua JD-8 trước khi cấp tới động cơ 3 pha. Trong mạch điều khiển, cầu chì FU, nút nhấn START, nút STOP, cuộn dây contactor KM và đầu ra 95-96 của JD-8 được kết hợp để điều khiển quá trình khởi động và dừng động cơ.
Chức năng chính của JD-8 là giám sát dòng điện của động cơ thông qua phương pháp lấy mẫu dòng điện xuyên lõi. Khi dòng điện tăng vượt mức cài đặt trong thời gian tương ứng, thiết bị sẽ tác động để bảo vệ động cơ và mạch điều khiển.
Tài liệu kỹ thuật đưa ra đặc tính tác động quá tải theo các mức dòng điện. Ở mức 1,05 lần dòng định mức, thiết bị không tác động trong vòng 2 giờ. Ở mức 1,2 lần dòng định mức, thiết bị tác động trong vòng 2 giờ. Ở mức 1,5 lần dòng định mức, thời gian tác động nhỏ hơn 12 phút. Ở mức 7,2 lần dòng định mức, thời gian tác động nằm trong khoảng 9 đến 30 giây.
JD-8 có khả năng phát hiện tình trạng mất pha trong mạch động lực. Khi bất kỳ một trong ba pha đi qua lỗ xuyên lõi bị mất pha, thiết bị sẽ tác động với thời gian không quá 5 giây theo tài liệu kỹ thuật. Đây là chức năng quan trọng đối với động cơ 3 pha vì mất pha trong quá trình vận hành có thể làm thay đổi trạng thái dòng điện và ảnh hưởng đến động cơ.
Không giống tiếp điểm cơ khí thông thường, đầu ra của JD-8 sử dụng mạch bán dẫn. Khi thiết bị tác động, đầu ra không tạo hồ quang điện. Thiết kế này góp phần giảm hiện tượng mài mòn tiếp điểm và phù hợp với các mạch điều khiển contactor.
JD-8 không sử dụng nguồn phụ riêng cho phần bảo vệ. Đây là một ưu điểm đáng chú ý khi thiết kế tủ điện vì hệ thống có thể giảm số lượng dây cấp nguồn phụ trợ cho thiết bị. Tài liệu cũng nêu thiết bị có mức tiêu thụ công suất thấp và tuổi thọ dài.
Đặc tính reset của thiết bị là reset khi mất điện. Trong các mạch điều khiển tự động, khi JD-8 đã tác động và cần khởi động lại, cần thực hiện việc ngắt mạch điều khiển để đầu ra của thiết bị được mất điện và thực hiện reset. Nếu không thực hiện đúng điều kiện reset, thiết bị có thể không hoạt động bình thường.
Với bốn dải dòng 0,5–5A, 2–20A, 10–40A và 20–80A, JD-8 có thể đáp ứng nhiều cấp công suất động cơ khác nhau. Khi lựa chọn cần căn cứ dòng làm việc thực tế của động cơ và dải chỉnh định của từng phiên bản, thay vì chỉ lựa chọn theo công suất động cơ.
JD-8 có cấu tạo đơn giản và dễ tích hợp: thiết bị được thiết kế để phối hợp trực tiếp với contactor AC trong mạch điều khiển động cơ. Đầu ra 95-96 dạng thường đóng giúp dễ đưa vào mạch điều khiển cuộn hút contactor.
Không cần nguồn phụ: đây là ưu điểm thuận tiện khi thiết kế tủ điện, đặc biệt trong các hệ thống yêu cầu mạch điều khiển đơn giản và hạn chế dây dẫn phụ.
Đầu ra bán dẫn: khi tác động không phát sinh hồ quang tại đầu ra, phù hợp với yêu cầu vận hành của mạch bảo vệ điện tử.
Dải dòng rộng: sản phẩm có các phiên bản từ 0,5A đến 80A, cho phép lựa chọn theo dòng điện thực tế của động cơ.
Bảo vệ đồng thời quá tải và mất pha: JD-8 tích hợp hai chức năng bảo vệ quan trọng trong cùng một thiết bị, giúp đơn giản hóa việc bố trí thiết bị trong tủ điện.

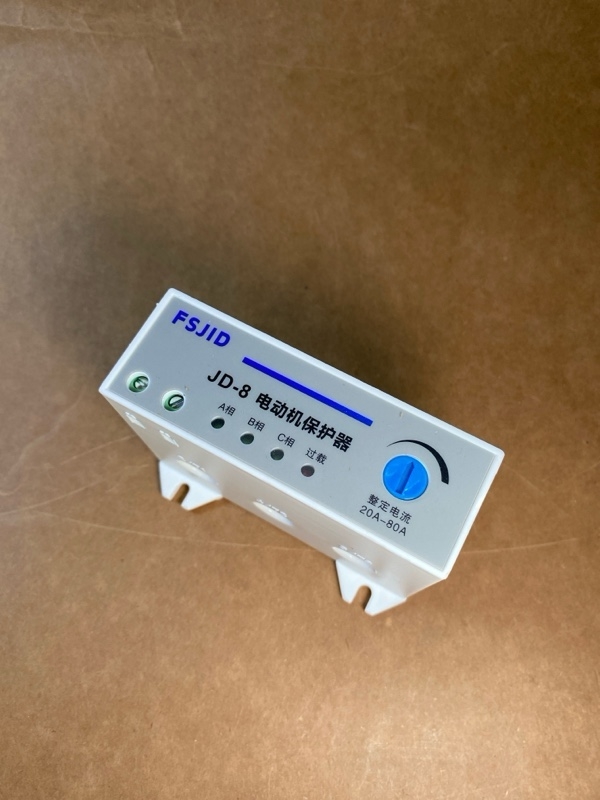

Thiết lập dòng bảo vệ trực tiếp: mặt trước thiết bị có núm chỉnh dòng. Theo hướng dẫn, khi chạy thử có thể đưa núm chỉnh về mức lớn nhất, kiểm tra tình trạng hoạt động và sau đó điều chỉnh về trạng thái ngưỡng quá tải để hoàn tất quá trình cài đặt.
So với rơ le nhiệt kiểu truyền thống, JD-8 sử dụng phương pháp lấy mẫu dòng điện và đầu ra bán dẫn thay vì cấu trúc tiếp điểm cơ khí thông thường. Tuy nhiên, việc lựa chọn JD-8 hay một loại rơ le bảo vệ động cơ khác vẫn cần dựa trên dải dòng, loại động cơ, mạch điều khiển, điện áp cuộn contactor và yêu cầu bảo vệ thực tế của hệ thống.
Rơ le bảo vệ động cơ JD-8 là giải pháp bảo vệ động cơ AC 3 pha tập trung vào hai chức năng quan trọng là quá tải và mất pha. Với dải dòng từ 0,5A đến 80A, phương pháp lấy mẫu dòng điện xuyên lõi, đầu ra bán dẫn, không cần nguồn phụ và khả năng phối hợp với contactor AC, JD-8 phù hợp cho nhiều loại tủ điện, máy móc và hệ thống tự động hóa công nghiệp.
Khi lựa chọn sản phẩm, khách hàng nên cung cấp dòng điện định mức của động cơ, công suất motor, điện áp mạch điều khiển và số lượng cần sử dụng để lựa chọn đúng phiên bản JD-8. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
