Nút dừng khẩn Omron A22E-M-11

Nhà cung cấp: Tự động hóa Az ✅

Mã sản phẩm: A22E-M-11

Tình trạng: Còn hàng

Liên hệ

Nút dừng khẩn OMRON A22E-M-11 (medium, turn-reset) là công tắc an toàn 40-mm, cấu hình 1NC + 1NO, thiết kế cho tủ điều khiển và máy công nghiệp. Sản phẩm đạt độ bảo vệ IP65, cơ cấu xoay để nhả an toàn, panel cutout 22.3 mm, phù hợp cho hệ thống bảo vệ máy, dừng khẩn và ứng dụng tự động hóa công nghiệp.

Nút dừng khẩn OMRON A22E-M-11 — Turn-reset (40 mm), 1NC + 1NO

Nút dừng khẩn Omron A22E-M-11 — nhìn chính diện — Nút dừng khẩn OMRON A22E-M-11 (mặt trước) — mẫu 40-mm, xoay để nhả.

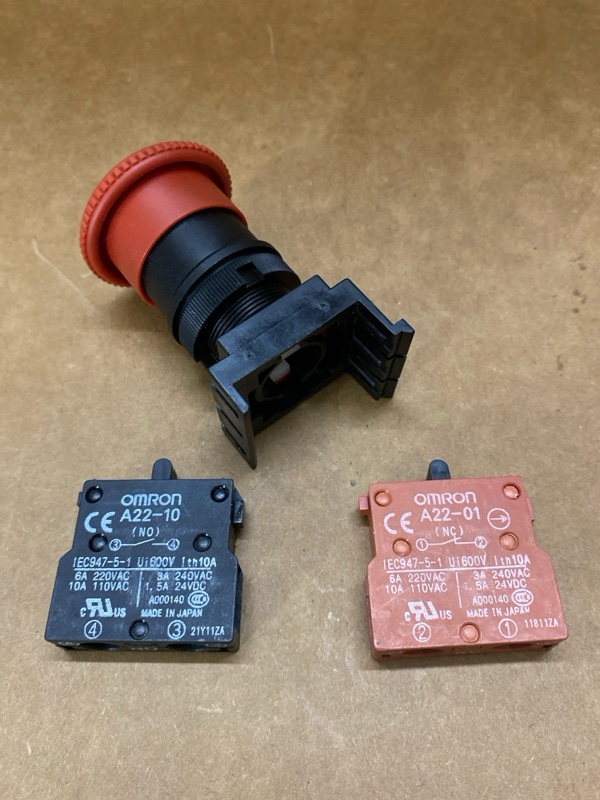

Nút dừng khẩn omron 1no 1nc — Nút dừng khẩn OMRON A22E-M-11 (mặt trước) — mẫu 40-mm, xoay để nhả.

Tổng quan sản phẩm

OMRON A22E-M-11 là nút dừng khẩn dạng turn-reset cỡ trung (đường kính đầu 40 mm), cung cấp cấu hình tiếp điểm 1 NC + 1 NO. Thiết bị được thiết kế cho các ứng dụng công nghiệp, tủ điện điều khiển máy móc, dây chuyền sản xuất — nơi cần hành động dừng khẩn nhanh và chắc chắn. Với cấu trúc vững chắc và tiêu chuẩn bảo vệ chống xịt nước/bụi, A22E-M-11 phù hợp để lắp trên bảng điều khiển và tủ phân phối.

Tính năng nổi bật

Reset xoay (turn-reset): xoay theo chiều quy định để giải phóng và đưa về trạng thái hoạt động.
Cấu hình tiếp điểm: 1 NC (ngắt khi nhấn) + 1 NO (đóng khi nhấn) — phù hợp cho hệ thống an toàn và báo trạng thái.
Độ bền cơ khí & điện: thiết kế cho số vòng đời cao (hàng 10⁵ đến 10⁶ tùy điều kiện), phù hợp ứng dụng công nghiệp.
Tiêu chuẩn bảo vệ: IP65 (chống bụi và chống phun nước từ mọi hướng) — an toàn khi lắp đặt trong tủ kín hoặc môi trường sản xuất.
Kích thước panel: yêu cầu khoét lỗ panel Ø22.3 mm (có thể dùng vòng 25 mm với phụ kiện nếu cần).
Loại đầu: 40-mm medium head — dễ thao tác bằng tay hoặc găng tay bảo hộ.

Thông số kỹ thuật chính

Thuộc tính	Giá trị
Mã sản phẩm (model)	A22E-M-11 (medium, turn-reset, 1NC + 1NO)
Kiểu hoạt động	Turn-reset (xoay để nhả)
Đường kính đầu	40 mm (medium)
Panel cutout	Ø22.3 mm (tiêu chuẩn)
Tiếp điểm	1 NC + 1 NO (có cơ chế direct-opening cho NC trong một số model)
Loại đầu nối	Screw terminal block (A22E series)
Tiêu chuẩn tải	Ví dụ: đến 10 A (tùy điện áp / điều kiện kiểm thử — kiểm tra bản datasheet khi áp dụng tải thực tế).
Điện áp/ứng dụng chiếu sáng	N/n
Độ bảo vệ	IP65 (đối với A22E series non-lighted/lighted), IP69K chỉ áp dụng cho một số mẫu pull-reset.
Nhiệt độ hoạt động	Khoảng −20°C đến +70°C (tùy dòng và điều kiện).
Panel thickness (khuyến nghị)	1 đến 5 mm (tùy phụ kiện và kiểu lắp).

Ứng dụng thực tế

Nút dừng OMRON A22E-M-11 phù hợp cho:

Bảng điều khiển tủ PLC, tủ điện máy CNC, máy đóng gói, dây chuyền sản xuất.
Hệ thống robot, băng tải, máy ép — nơi cần dừng khẩn ngay lập tức và có phản hồi tín hiệu đến PLC.
Ứng dụng thay thế cho các nút dừng tiêu chuẩn trên tủ điều khiển công nghiệp (độ bền cao, tiêu chuẩn IP).

Hướng dẫn lắp đặt & nối dây (tóm tắt)

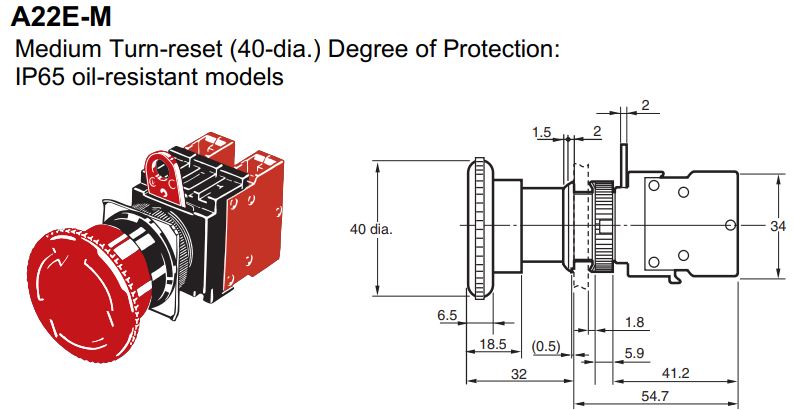

Kích thước — Bản vẽ kích thước và sơ đồ nối chân của nút dừng khẩn OMRON A22E-M-11

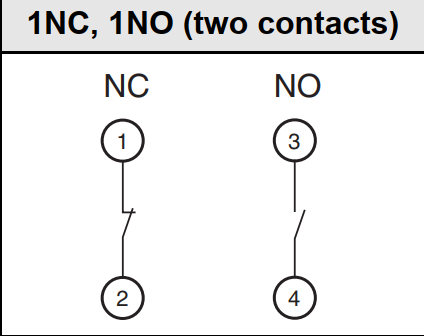

Sơ đồ chân — Bản vẽ kích thước và sơ đồ nối chân của nút dừng khẩn OMRON A22E-M-11

Ngắt nguồn trước khi thao tác lắp đặt hoặc đấu nối.
Khoét lỗ panel Ø22.3 mm, đặt nút từ phía trước, dùng vòng khóa (tightening nut) siết từ phía sau (mô tả và yêu cầu moment siết có trong datasheet).
Đấu dây vào screw terminal theo sơ đồ chân: dùng tiếp điểm NC để ngắt nguồn bảo vệ, NO để báo trạng thái hoặc kích hoạt relay bổ sung.
Kiểm tra cơ chế hoạt động: nhấn → máy dừng; xoay để nhả → trả về trạng thái. Với các model NC, kiểm tra cơ chế direct-opening nếu yêu cầu an toàn.
Sau lắp đặt, thực hiện bài test chức năng (functional test) theo quy trình an toàn trước khi vận hành.

Lý do nên chọn OMRON A22E-M-11

OMRON là thương hiệu có lịch sử lâu năm trong linh kiện điều khiển công nghiệp; dòng A22E nổi bật ở độ bền, tùy chọn cấu hình tiếp điểm linh hoạt và khả năng tương thích lắp đặt chuẩn panel. A22E-M-11 là lựa chọn cân bằng giữa kích thước, thao tác người dùng và tính năng an toàn cho nhiều hệ thống công nghiệp.

Liên hệ mua hàng

Nếu bạn cần: báo giá A22E-M-11 (số lượng >1), kiểm tra hàng tồn, hoặc mã thay thế với đèn LED/EMO, gửi cho chúng tôi thông tin: số lượng, yêu cầu điện áp đèn (nếu cần) và thời gian giao hàng mong muốn. Chúng tôi hỗ trợ kèm tư vấn đấu nối và phụ kiện lắp đặt.
