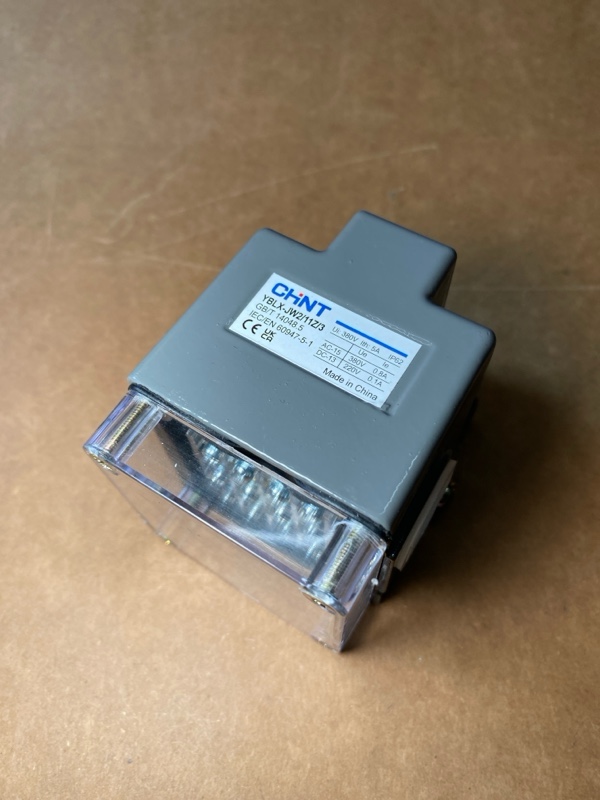

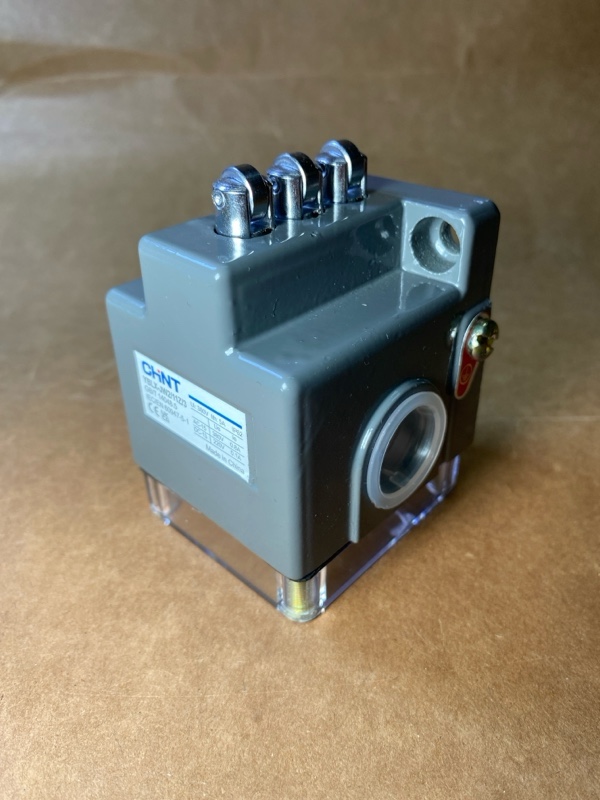

Công tắc hành trình YBLX-JW2/11Z/3 CHINT là thiết bị giới hạn hành trình dùng để phát hiện vị trí và chuyển đổi tín hiệu cơ khí thành tín hiệu điện trong máy móc công nghiệp. Model có cấp bảo vệ IP52, tiếp điểm 1NO + 1NC, điện áp AC 380V/DC 220V và lực tác động ≤20N. Sản phẩm phù hợp cho máy công cụ, cơ cấu truyền động và hệ thống tự động hóa.

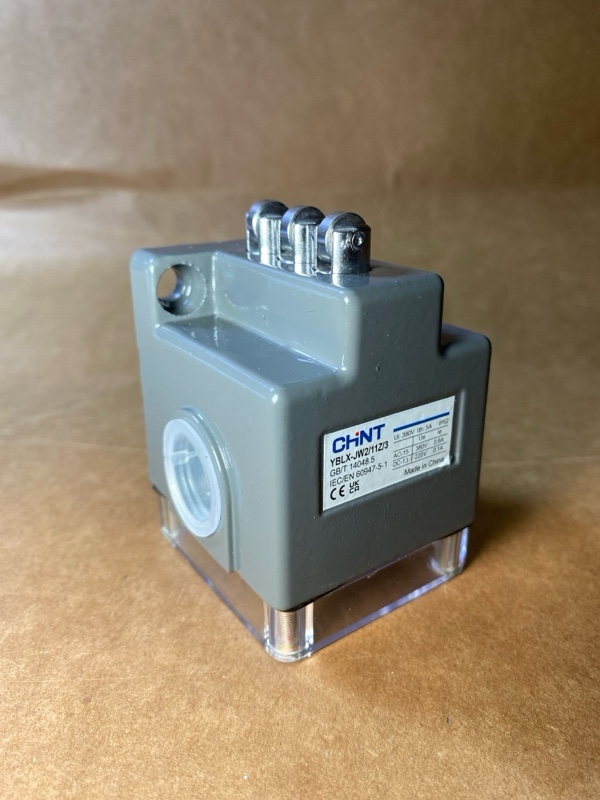

Công tắc hành trình YBLX-JW2/11Z/3 là thiết bị dùng để kiểm soát giới hạn chuyển động và xác định vị trí của các cơ cấu cơ khí trong máy móc công nghiệp. Sản phẩm thuộc dòng YBLX-JW2 Travel Switch, sử dụng cơ cấu tác động dạng phù hợp cho việc phát hiện hành trình và chuyển đổi tác động cơ khí thành tín hiệu điện. YBLX-JW2/11Z/3 có cấp bảo vệ IP52, điện áp định mức AC 380V hoặc DC 220V và cấu hình tiếp điểm 1NO + 1NC, phù hợp với nhiều hệ thống điều khiển máy và tự động hóa.
Công tắc hành trình YBLX-JW2/11Z/3 được thiết kế để sử dụng như một phần tử chuyển mạch trong hệ thống điều khiển tự động. Khi một cơ cấu máy di chuyển đến vị trí giới hạn và tác động vào bộ phận cơ khí của công tắc, trạng thái tiếp điểm bên trong sẽ thay đổi. Tín hiệu này có thể được đưa về mạch điều khiển để thực hiện các chức năng như dừng máy, xác nhận vị trí, chuyển hướng hoặc điều khiển trình tự hoạt động của cơ cấu.
Model YBLX-JW2/11Z/3 là một phiên bản cụ thể trong dòng YBLX-JW2. Tài liệu kỹ thuật của sản phẩm cho thấy model này có lực tác động không quá 20N, hành trình tác động không quá 5mm và độ vượt hành trình tối thiểu 1mm. Đây là những thông số quan trọng khi lựa chọn và bố trí công tắc trên cơ cấu máy, đặc biệt trong các ứng dụng cần xác định chính xác vị trí cuối hành trình.
YBLX-JW2/11Z/3 sử dụng hệ thống tiếp điểm gồm một tiếp điểm thường mở và một tiếp điểm thường đóng. Cấu hình này cho phép người thiết kế lựa chọn cách sử dụng tín hiệu phù hợp với mạch điều khiển. Công tắc có thể được đưa vào mạch điều khiển của máy để tạo tín hiệu giới hạn hành trình hoặc tín hiệu xác nhận trạng thái cơ khí.
| Thông số | Giá trị |
|---|---|
| Model | YBLX-JW2/11Z/3 |
| Loại sản phẩm | Công tắc hành trình / Travel Switch |
| Cấp bảo vệ | IP52 |
| Điện áp định mức | AC 380V / DC 220V |
| Dòng điện điều khiển định mức | AC 3A / DC 0.42A |
| Cấu hình tiếp điểm | 1NO + 1NC |
| Lực tác động | ≤20N |
| Hành trình tác động | ≤5mm |
| Độ vượt hành trình | ≥1mm |
| Tuổi thọ cơ khí | 60 × 10⁴ lần |
| Tuổi thọ điện | 30 × 10⁴ lần |
| Tần số thao tác AC | 40 lần/phút |
| Tần số thao tác DC | 20 lần/phút |
| Độ cao lắp đặt | ≤2000m |
| Nhiệt độ môi trường | -5°C đến +40°C |
| Độ ẩm tương đối | ≤90% |
| Tiêu chuẩn | GB 14048.5 / IEC 60947-5-1 |

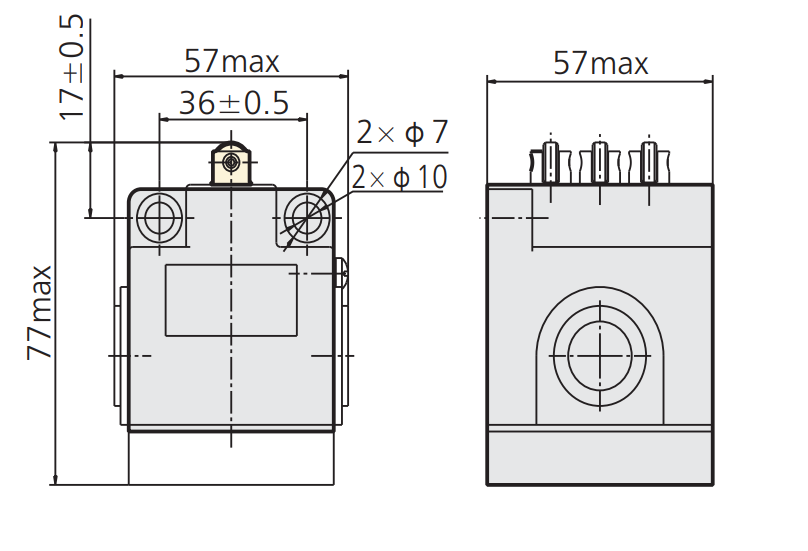

Tài liệu kỹ thuật của công tắc hành trình YBLX-JW2/11Z/3 cung cấp thông tin về cấu tạo, mã sản phẩm, thông số kỹ thuật, đặc tính tác động, kích thước lắp đặt và thông tin đặt hàng. Vui lòng liên hệ để nhận tài liệu kỹ thuật hoặc catalogue đầy đủ của sản phẩm.

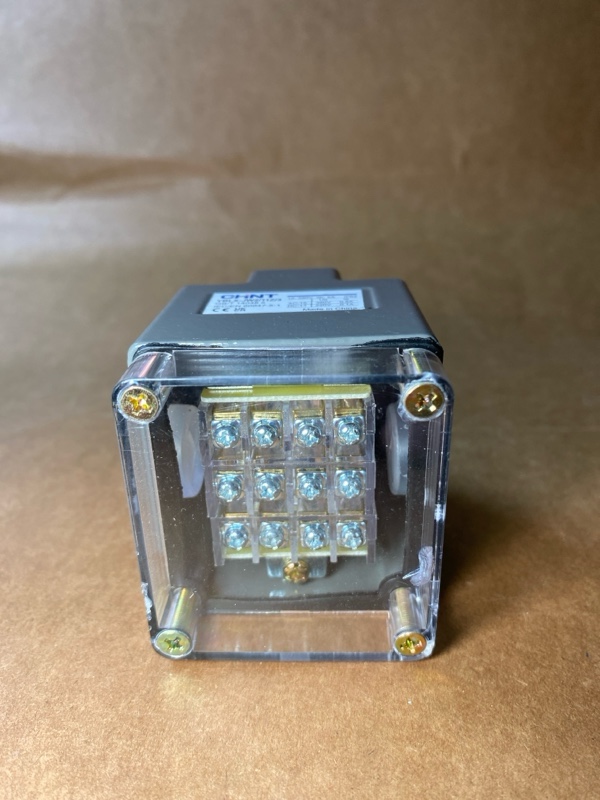

Công tắc hành trình YBLX-JW2/11Z/3 sử dụng cấu hình tiếp điểm gồm một cặp tiếp điểm thường mở và một cặp tiếp điểm thường đóng. Sơ đồ tiếp điểm của dòng YBLX-JW2 trong tài liệu thể hiện các đầu nối 13, 14, 21 và 22.
Trong hệ thống điều khiển, người thiết kế có thể sử dụng tiếp điểm thường mở hoặc thường đóng tùy theo yêu cầu của mạch. Khi cơ cấu máy tác động vào công tắc, trạng thái tiếp điểm sẽ thay đổi và tạo tín hiệu cho thiết bị điều khiển phía sau như relay, contactor, bộ điều khiển hoặc ngõ vào điều khiển của hệ thống.
Chức năng chính của công tắc hành trình YBLX-JW2/11Z/3 là phát hiện giới hạn chuyển động của cơ cấu máy và chuyển đổi tác động cơ khí thành tín hiệu điện. Thiết bị có thể được bố trí tại các vị trí cuối hành trình để phát hiện khi cơ cấu đạt đến vị trí quy định.
Với cấu hình 1NO + 1NC, công tắc cung cấp hai trạng thái tiếp điểm để người sử dụng lựa chọn phương án điều khiển phù hợp. Tiếp điểm thường đóng có thể được sử dụng trong các mạch cần giám sát trạng thái liên tục, trong khi tiếp điểm thường mở có thể được sử dụng để tạo tín hiệu khi cơ cấu đạt đến vị trí tác động.
YBLX-JW2/11Z/3 có cấp bảo vệ IP52 theo tài liệu kỹ thuật. Sản phẩm được thiết kế cho môi trường điều khiển công nghiệp trong phạm vi nhiệt độ từ -5°C đến +40°C và độ ẩm tương đối không quá 90%. Thiết bị cũng được quy định các mức điện áp chịu thử trong tài liệu, đáp ứng yêu cầu kiểm tra cách điện của dòng sản phẩm.
Model này có tuổi thọ cơ khí được công bố ở mức 60 × 10⁴ lần và tuổi thọ điện 30 × 10⁴ lần. Tần số thao tác cho phép được tài liệu xác định ở mức 40 lần/phút đối với AC và 20 lần/phút đối với DC.
Trong thực tế, công tắc hành trình YBLX-JW2/11Z/3 có thể được bố trí tại vị trí cuối của một cơ cấu trượt, cơ cấu nâng hoặc cơ cấu quay. Khi bộ phận chuyển động tác động lên công tắc, tín hiệu tiếp điểm có thể được sử dụng để thông báo cho mạch điều khiển rằng cơ cấu đã đạt đến vị trí giới hạn.
Một ưu điểm đáng chú ý của YBLX-JW2/11Z/3 là cấu hình tiếp điểm 1NO + 1NC, giúp sản phẩm có thể được sử dụng linh hoạt trong nhiều kiểu mạch điều khiển. Người thiết kế không cần sử dụng thêm bộ chuyển đổi tín hiệu cơ bản khi ứng dụng yêu cầu tiếp điểm thường mở hoặc thường đóng.
Thiết bị có cấp bảo vệ IP52 và kết cấu được thiết kế dành cho ứng dụng công nghiệp. Bên cạnh đó, dòng YBLX-JW2 có nhiều kiểu cơ cấu tác động khác nhau, giúp người dùng có thể lựa chọn đúng cấu hình cho từng cơ cấu máy. Riêng YBLX-JW2/11Z/3 có lực tác động ≤20N, hành trình tác động ≤5mm và độ vượt hành trình ≥1mm theo bảng thông số kỹ thuật.
Việc sử dụng công tắc hành trình cơ khí cũng mang lại giải pháp đơn giản cho các ứng dụng cần phát hiện vị trí. Thay vì sử dụng cảm biến điện tử trong những trường hợp không cần thiết, công tắc hành trình có thể trực tiếp tạo tín hiệu tiếp điểm cho mạch điều khiển.
Khi thay thế hoặc mua mới công tắc hành trình, cần xác định chính xác model YBLX-JW2/11Z/3 thay vì chỉ lựa chọn chung theo tên dòng YBLX-JW2. Các phiên bản khác nhau trong cùng dòng có thể có cơ cấu tác động, lực tác động, hành trình và kích thước lắp đặt khác nhau.
Trước khi lắp đặt, cần kiểm tra điện áp và dòng điện của mạch điều khiển, vị trí lắp đặt, hướng tác động và khoảng hành trình của cơ cấu máy. Đặc biệt, cơ cấu máy cần tác động đúng vào bộ phận tác động của công tắc và không vượt quá giới hạn cơ khí cho phép.
Đối với các hệ thống quan trọng, nên kiểm tra sơ đồ tiếp điểm và xác nhận trạng thái NO/NC trước khi đấu dây. Khi cần thay thế một công tắc đang sử dụng, nên đối chiếu cả model, kích thước cơ khí và sơ đồ chân để tránh nhầm lẫn giữa các phiên bản có hình thức tương tự.
Công tắc hành trình YBLX-JW2/11Z/3 là lựa chọn phù hợp cho các hệ thống cần phát hiện vị trí và giới hạn hành trình bằng tiếp điểm cơ khí. Sản phẩm có cấu hình 1NO + 1NC, cấp bảo vệ IP52, điện áp AC 380V/DC 220V, lực tác động ≤20N và hành trình tác động ≤5mm. Đây là giải pháp phù hợp cho máy công cụ, máy móc sản xuất, cơ cấu truyền động và các hệ thống điều khiển tự động hóa.
Nếu bạn đang cần thay thế công tắc hành trình YBLX-JW2/11Z/3 hoặc lựa chọn thiết bị tương đương cho máy, hãy cung cấp hình ảnh công tắc hiện tại, điện áp mạch điều khiển và kích thước vị trí lắp đặt. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
