Cảm biến tiệm cận Omron TL-N7MD2 có khoảng cách phát hiện danh định 7 mm, nguồn DC 2 dây và chế độ NC (thường đóng). Sản phẩm phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc và dây chuyền tự động hóa. Khi mua để thay thế thiết bị hiện hữu, cần kiểm tra điện áp nguồn, dòng tải, trạng thái đầu ra và kích thước lắp đặt để bảo đảm tương thích.

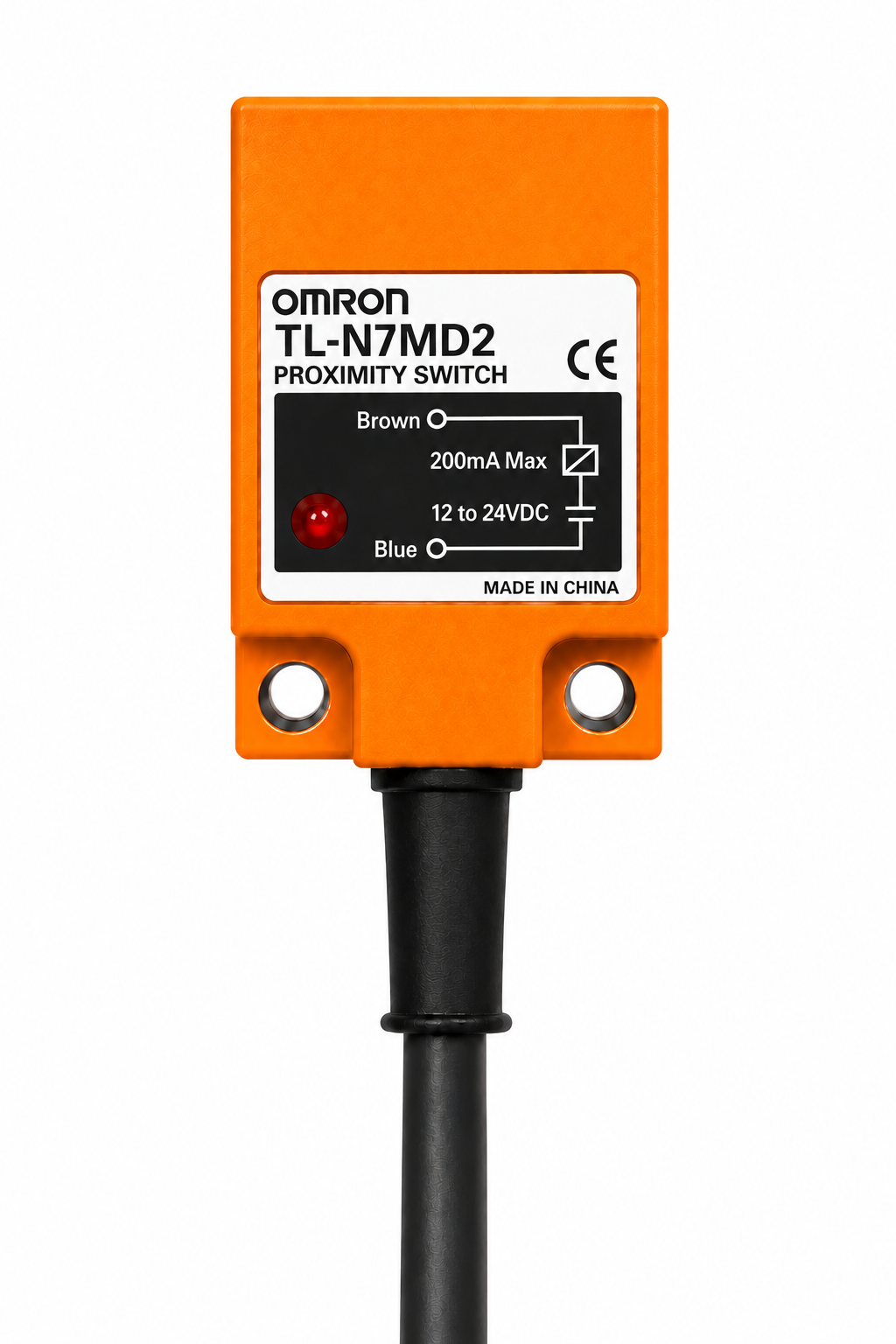

Cảm biến tiệm cận Omron TL-N7MD2 là thiết bị phát hiện vật thể kim loại với khoảng cách phát hiện danh định 7 mm, sử dụng nguồn DC 2 dây và chế độ NC (Normally Closed - thường đóng). Model này phù hợp để xem xét trong các hệ thống máy móc cần nhận biết vị trí chi tiết, kiểm tra trạng thái cơ cấu hoặc giám sát sự hiện diện của vật thể kim loại.
Đối với doanh nghiệp đang mua vật tư bảo trì hoặc chuẩn bị thay thế cảm biến trên dây chuyền, việc xác định đúng mã sản phẩm rất quan trọng. TL-N7MD2 có chế độ đầu ra NC, khác với TL-N7MD1 là loại NO. Vì vậy, cần đối chiếu sơ đồ mạch và trạng thái tín hiệu của thiết bị hiện hữu trước khi đặt hàng.
TL-N7MD2 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị sử dụng nguyên lý cảm ứng từ để phát hiện vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp. Cảm biến có thể được sử dụng trong các ứng dụng kiểm tra vị trí hoặc xác nhận sự hiện diện của chi tiết trong hệ thống tự động hóa.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N7MD2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | 25 x 25,5 x 38,5 mm |
| Khoảng cách phát hiện danh định | 7 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 5,6 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 30 x 30 x 1 mm |
| Nguồn cấp danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu kết nối | DC 2 dây, cáp dài 2 m |
| Chế độ hoạt động | NC, thường đóng |
| Dòng tải đầu ra | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0,8 mA |
| Điện áp dư đầu ra | Tối đa 3,3 V |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
Các thông số trên dùng để đối chiếu model và lựa chọn thiết bị. Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Với các ứng dụng yêu cầu độ chính xác cao, nên thử nghiệm cảm biến với chi tiết thực tế trước khi đưa vào vận hành.
NC là viết tắt của Normally Closed, nghĩa là thường đóng. Đây là đặc tính hoạt động cần được kiểm tra khi tích hợp cảm biến vào mạch điều khiển. TL-N7MD2 không nên được thay thế bằng phiên bản NO chỉ dựa trên hình dáng hoặc khoảng cách phát hiện, bởi trạng thái tín hiệu có thể khác với yêu cầu của máy.
Một số ứng dụng có thể cân nhắc sử dụng TL-N7MD2 gồm:
Đối với doanh nghiệp đang bảo trì thiết bị, nên kiểm tra mã trên thân cảm biến cũ và trạng thái tín hiệu trong sơ đồ điện. Việc xác nhận trước giúp giảm nguy cơ chọn nhầm phiên bản khi mua vật tư thay thế.

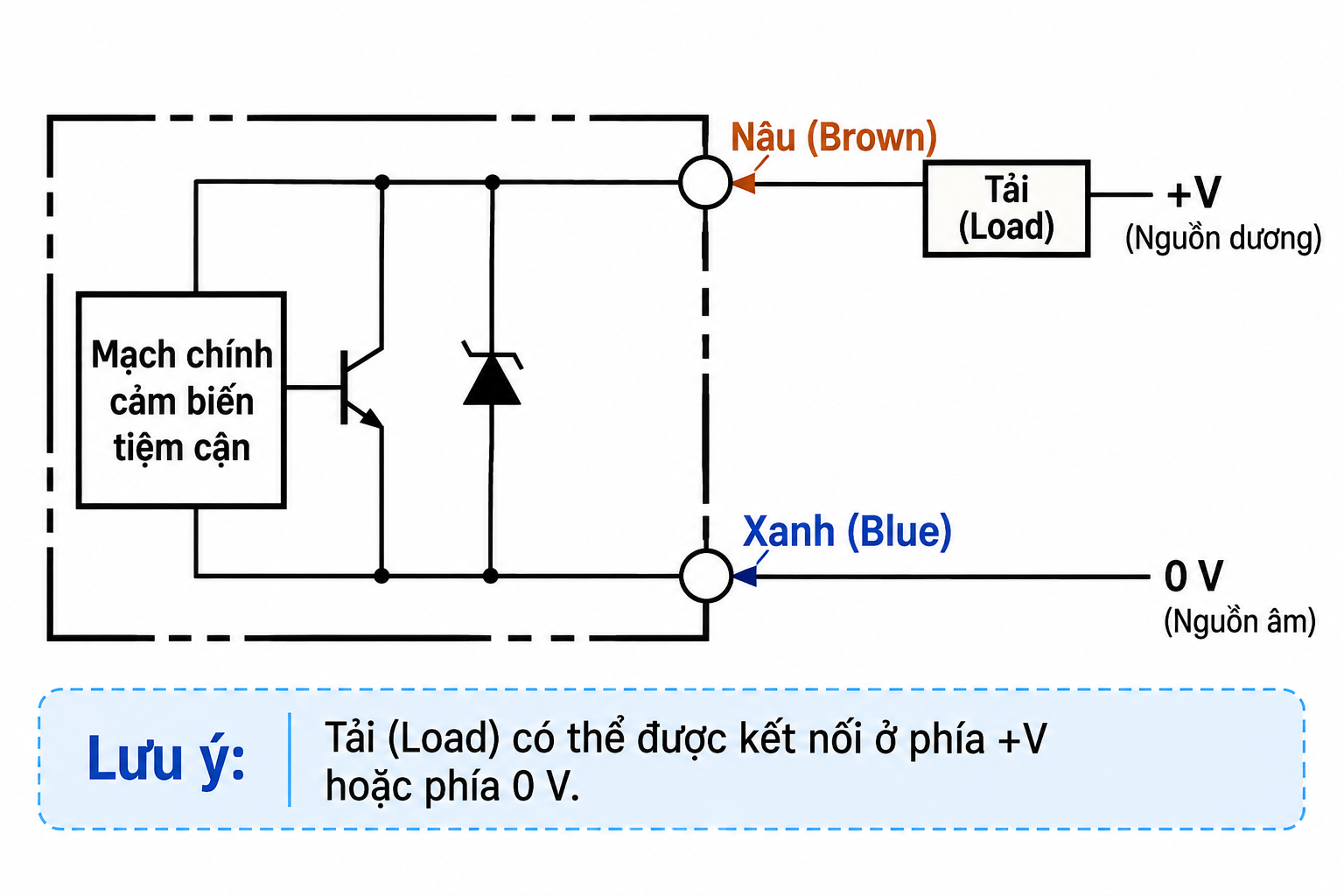

TL-N7MD2 sử dụng cấu hình DC 2 dây. Khi kết nối, cần tuân thủ sơ đồ trong tài liệu kỹ thuật và kiểm tra tính tương thích với đầu vào PLC hoặc mạch tải. Đặc biệt, dòng rò và điện áp dư của cảm biến cần được xem xét khi hệ thống có yêu cầu nhận tín hiệu chính xác.
Không sử dụng sơ đồ đấu dây của cảm biến AC 2 dây hoặc DC 3 dây NPN/PNP để thay thế trực tiếp. Nếu cần đổi sang model khác, hãy kiểm tra cả đặc tính điện và yêu cầu điều khiển của hệ thống.
Trước khi lắp cảm biến, cần kiểm tra vị trí cố định, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Việc bố trí không phù hợp có thể ảnh hưởng đến vùng phát hiện hoặc gây tác động không mong muốn trong quá trình vận hành.

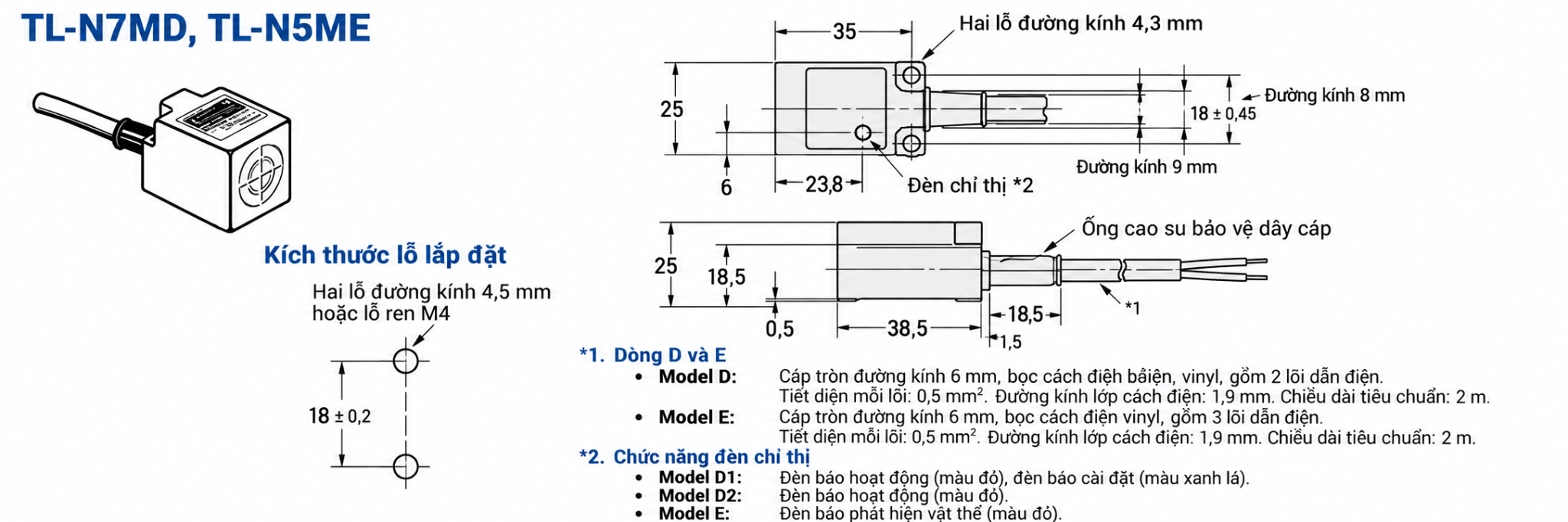

Nếu thay thế cảm biến đang dùng trên máy, nên so sánh bản vẽ kích thước với model cũ và xác nhận vị trí lắp thực tế. Đồng thời, kiểm tra khoảng cách phát hiện với vật thể cần nhận biết để bảo đảm thiết bị hoạt động ổn định.
Catalogue dòng TL-N/TL-Q là tài liệu tham khảo để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và yêu cầu lắp đặt. Bộ phận kỹ thuật nên đối chiếu tài liệu trước khi chọn model cho hệ thống mới hoặc thay thế cảm biến cũ.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu thông số kỹ thuật và hướng dẫn lắp đặt
Khi đặt hàng, doanh nghiệp nên xác nhận đúng mã TL-N7MD2, số lượng, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận theo lô hàng thực tế.
Nếu cần so sánh thêm các model trong dòng TL-N theo khoảng cách phát hiện, chế độ NO/NC hoặc kiểu kết nối, bạn có thể tham khảo bài tổng hợp để thuận tiện đối chiếu trước khi chọn mã phù hợp cho máy móc.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến tiệm cận Omron TL-N7MD2 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng cần mua và thông tin về thiết bị đang sử dụng nếu cần kiểm tra tương thích.
Đối với đơn hàng doanh nghiệp, nên xác nhận trước tình trạng hàng, thời gian giao hàng, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết. Việc đối chiếu đúng model ngay từ đầu giúp hạn chế sai sót trong khâu mua vật tư, đấu nối và vận hành.
