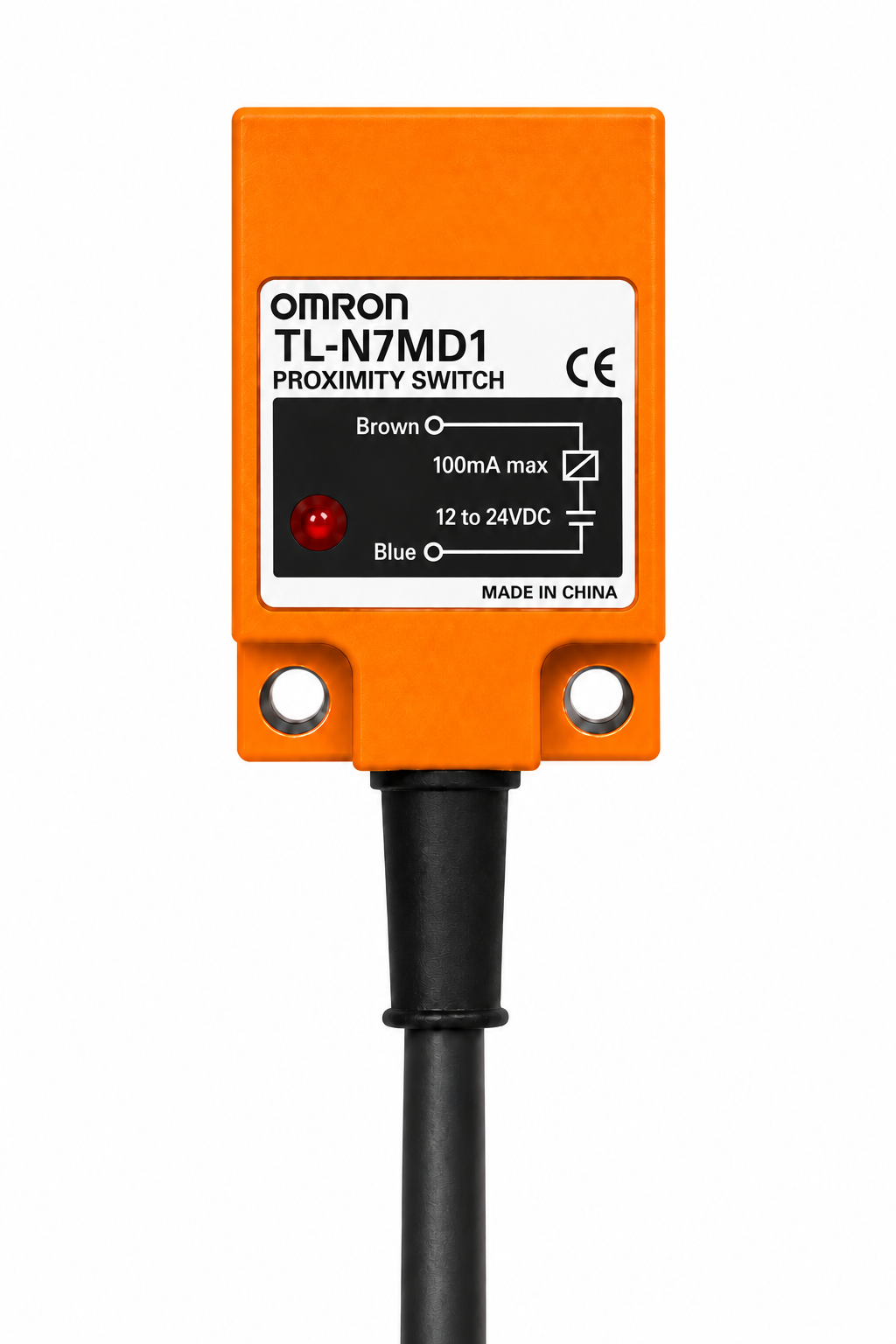

Cảm biến tiệm cận Omron TL-N7MD1 có khoảng cách phát hiện danh định 7 mm, sử dụng nguồn DC 2 dây và chế độ NO (thường mở). Thiết bị phù hợp với các ứng dụng phát hiện vị trí kim loại trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa. Khi lựa chọn để lắp mới hoặc thay thế, cần đối chiếu điện áp nguồn, dòng tải, sơ đồ đấu dây và kích thước lắp đặt với hệ thống hiện có.
Trong hệ thống tự động hóa, cảm biến tiệm cận cần được lựa chọn dựa trên khoảng cách phát hiện, nguồn cấp và kiểu đầu ra để bảo đảm tương thích với mạch điều khiển. Cảm biến tiệm cận Omron TL-N7MD1 là model phát hiện kim loại ở khoảng cách danh định 7 mm, sử dụng nguồn DC 2 dây và chế độ NO (thường mở).
Với các nhà máy đang bảo trì máy móc hoặc xây dựng hệ thống mới, TL-N7MD1 là model có thể xem xét khi cần phát hiện vị trí chi tiết kim loại mà không cần tiếp xúc trực tiếp. Trước khi đặt mua, bộ phận kỹ thuật nên kiểm tra mã sản phẩm, điện áp sử dụng, dòng tải và kích thước lắp đặt để hạn chế sai sót khi thay thế.
TL-N7MD1 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Cảm biến hoạt động theo nguyên lý cảm ứng từ, dùng để phát hiện vật thể kim loại trong phạm vi làm việc cho phép. Thiết kế thân vuông giúp thuận tiện khi bố trí trên các cơ cấu máy, gá lắp và cụm kiểm tra vị trí.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N7MD1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | 25 x 25,5 x 38,5 mm |
| Khoảng cách phát hiện danh định | 7 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 5,6 mm |
| Nguồn cấp danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu kết nối | DC 2 dây, cáp dài 2 m |
| Chế độ đầu ra | NO, thường mở |
| Dòng tải đầu ra | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0,8 mA |
| Tần số đáp ứng | 500 Hz |
| Cấp bảo vệ | IP67 |
Thông số phát hiện được xác định theo điều kiện thử nghiệm của nhà sản xuất. Khoảng cách thực tế có thể thay đổi theo vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Khi thiết kế hệ thống, nên chừa khoảng dự phòng phù hợp thay vì bố trí vật thể đúng sát giới hạn phát hiện danh định.
TL-N7MD1 sử dụng nguồn DC 2 dây, khác với loại cảm biến DC 3 dây có các dây nguồn và dây tín hiệu riêng. Khi thay thế thiết bị, cần xác nhận mạch tải có phù hợp với đặc tính đầu ra của cảm biến 2 dây hay không.
NO là viết tắt của Normally Open, nghĩa là thường mở. Trạng thái đầu ra thay đổi khi cảm biến phát hiện mục tiêu. Cách hiểu và kiểm tra trạng thái này cần dựa trên sơ đồ hoạt động của nhà sản xuất, không nên suy luận chỉ từ màu dây hoặc hình dáng thiết bị.
Model TL-N7MD1 có thể được cân nhắc trong các ứng dụng như:

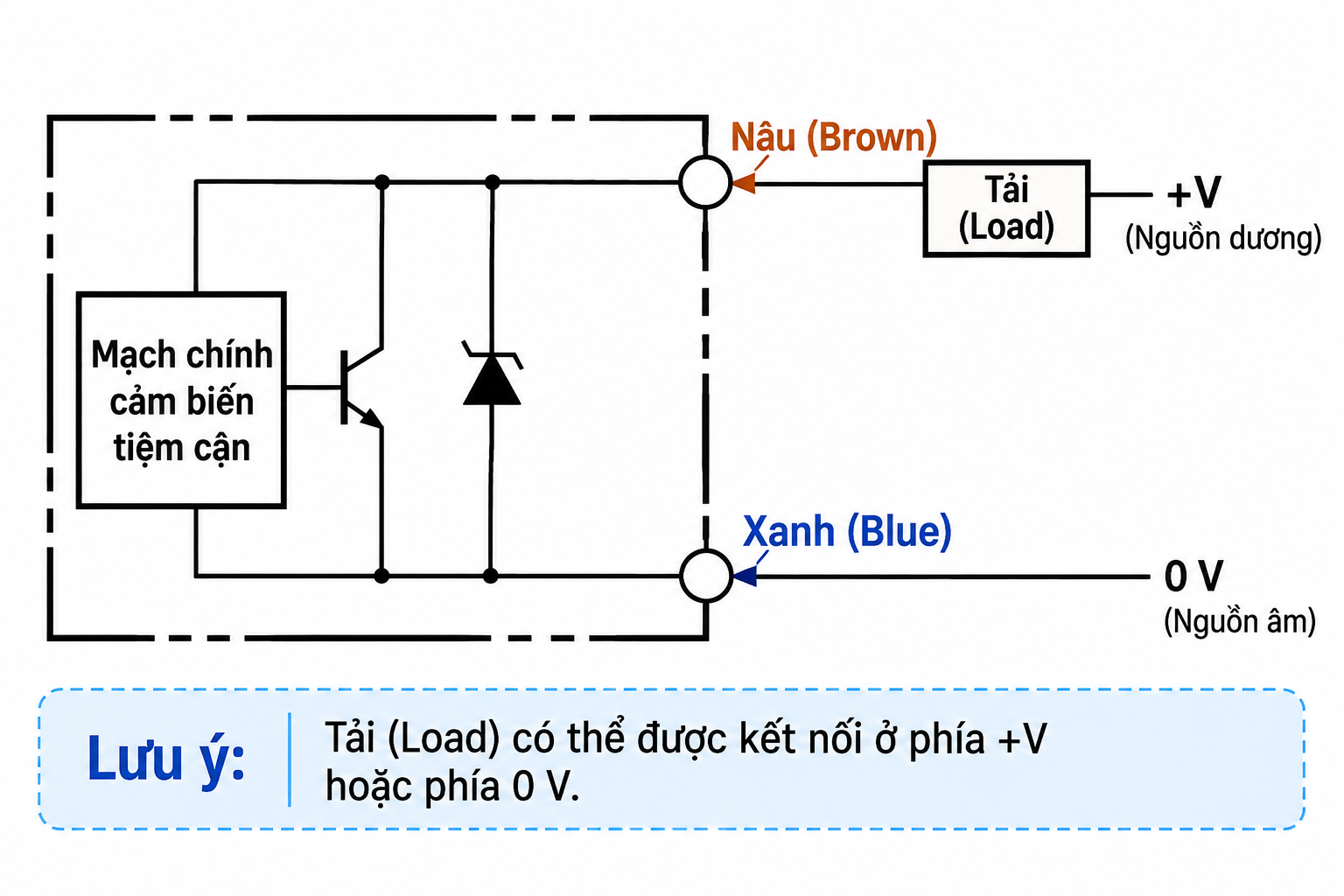

Khi tích hợp TL-N7MD1 vào mạch điều khiển, kỹ thuật viên cần chú ý các điểm sau:
Không sử dụng sơ đồ của model AC 2 dây hoặc cảm biến NPN 3 dây để thay thế trực tiếp. Nếu cần đổi sang model khác, phải kiểm tra cả đặc tính điện và yêu cầu của mạch nhận tín hiệu.
Trước khi lắp đặt, nên kiểm tra vị trí bắt vít, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Những yếu tố này có thể ảnh hưởng đến kết quả phát hiện và khả năng vận hành ổn định của cảm biến.

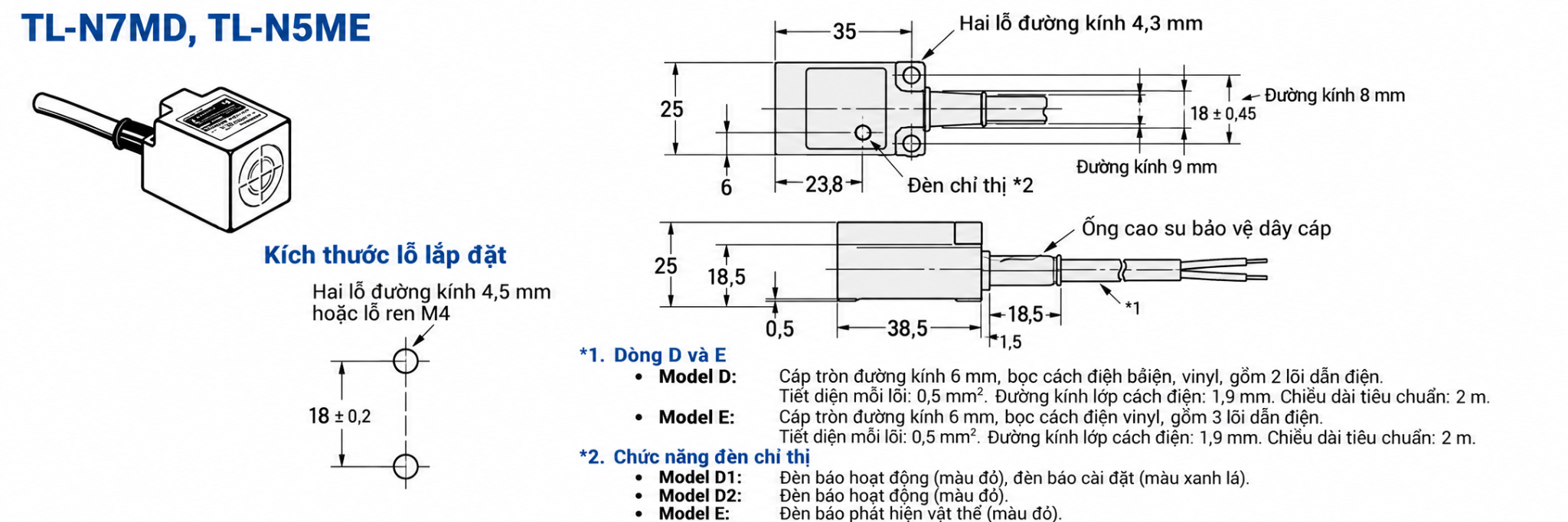

Đối với máy đang hoạt động, nên so sánh bản vẽ kích thước của TL-N7MD1 với model hiện hữu để xác định có cần điều chỉnh gá lắp hay không. Đồng thời, cần kiểm tra khoảng cách phát hiện theo vật thể thực tế để tránh lỗi nhận biết vị trí khi máy chạy.
Catalogue dòng TL-N/TL-Q giúp bộ phận kỹ thuật đối chiếu thông số, kiểu đầu ra, đặc tính phát hiện và điều kiện lắp đặt. Nên tham khảo tài liệu trước khi lựa chọn cảm biến cho thiết kế mới hoặc thay thế thiết bị hiện có.
Tải catalogue PDF cảm biến tiệm cận Omron TL-N/TL-Q - tài liệu thông số và hướng dẫn kỹ thuật
Khi đặt hàng, doanh nghiệp nên xác nhận đúng mã TL-N7MD1, số lượng cần mua, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận theo lô hàng thực tế.
Nếu cần so sánh thêm các model theo khoảng cách phát hiện, kiểu đầu ra hoặc nhu cầu thay thế thiết bị, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N dưới đây.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến Omron TL-N7MD1 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm và số lượng dự kiến. Nếu dùng để thay thế cảm biến cũ, nên gửi thêm hình ảnh nhãn model, sơ đồ đấu dây hoặc thông tin nguồn cấp để hỗ trợ kiểm tra tương thích.
Đối với đơn hàng doanh nghiệp, nên xác nhận trước tình trạng hàng, thời gian giao, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết. Việc xác nhận đúng thông số ngay từ đầu giúp giảm nguy cơ chọn nhầm model và phát sinh chi phí lắp đặt.
