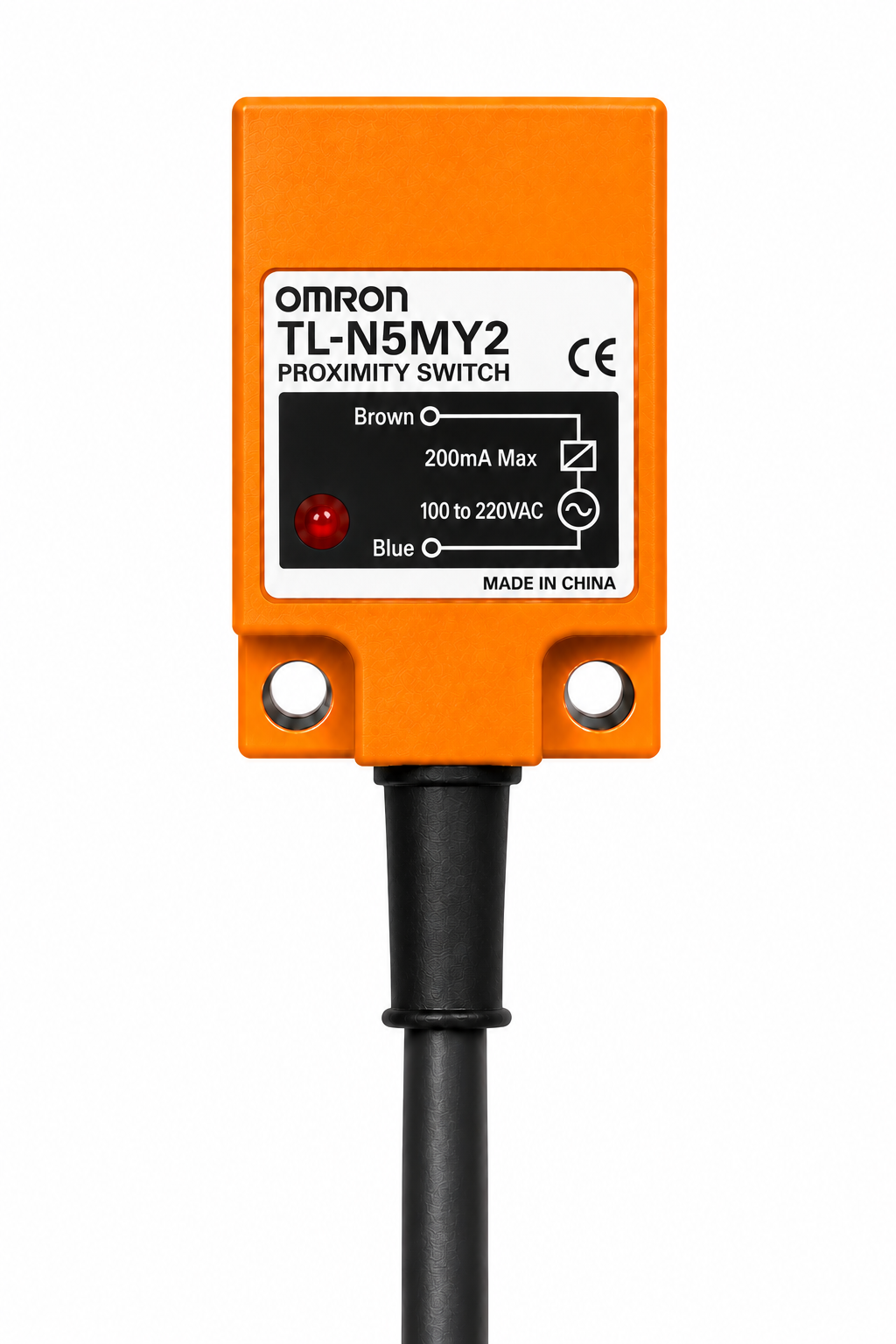

Cảm biến tiệm cận Omron TL-N5MY2 có khoảng cách phát hiện danh định 5 mm, sử dụng nguồn AC và kết nối 2 dây với chế độ NC (thường đóng). Thiết bị phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc và hệ thống tự động hóa. Khi mua để thay thế thiết bị hiện có, cần kiểm tra điện áp làm việc, dòng tải, sơ đồ đấu dây và điều kiện lắp đặt để bảo đảm tương thích.
Trong các hệ thống tự động hóa công nghiệp, việc lựa chọn cảm biến tiệm cận đúng chế độ hoạt động giúp thiết bị điều khiển nhận biết trạng thái máy chính xác và ổn định. Cảm biến tiệm cận Omron TL-N5MY2 là model có khoảng cách phát hiện danh định 5 mm, sử dụng nguồn AC 2 dây và chế độ NC (thường đóng), phù hợp với các ứng dụng cần kiểm tra vị trí của chi tiết kim loại.
Đối với bộ phận bảo trì, kỹ thuật tự động hóa và thu mua vật tư nhà máy, cần kiểm tra đúng mã TL-N5MY2 thay vì chỉ dựa vào hình dạng cảm biến. Đặc biệt, model này có đặc tính điện và chế độ đầu ra khác với phiên bản TL-N5MY1 hoặc các cảm biến NPN sử dụng nguồn DC.
TL-N5MY2 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị phát hiện vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp, hỗ trợ các ứng dụng kiểm tra vị trí, xác nhận sự hiện diện của chi tiết và giám sát chuyển động trong máy công nghiệp.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N5MY2 |
| Loại cảm biến | Cảm biến tiệm cận phát hiện kim loại |
| Kích thước đầu cảm biến | 25 x 25,5 mm |
| Khoảng cách phát hiện danh định | 5 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 4 mm |
| Nguồn cấp danh định | AC 100 đến 220 V |
| Dải điện áp hoạt động | AC 90 đến 250 V |
| Kiểu kết nối | AC 2 dây, cáp liền dài 2 m |
| Chế độ hoạt động | NC, thường đóng |
| Dòng tải chuyển mạch | 10 đến 200 mA |
| Tần số đáp ứng | 10 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
Các thông số trên là cơ sở để kiểm tra model trước khi mua. Khi thiết kế hoặc thay thế thiết bị, cần đối chiếu catalogue để xác nhận điều kiện tải, đặc tính vận hành và yêu cầu lắp đặt của ứng dụng thực tế.
NC là viết tắt của Normally Closed, nghĩa là thường đóng. Với cảm biến TL-N5MY2, trạng thái hoạt động của mạch thay đổi theo việc có hay không có vật thể trong vùng phát hiện. Vì vậy, kỹ thuật viên cần hiểu đúng đặc tính NC trước khi đấu nối vào mạch điều khiển hoặc mạch giám sát.
Model này thường được cân nhắc trong các ứng dụng như:
Khả năng phát hiện phụ thuộc vào vật liệu, kích thước vật thể và khoảng cách lắp đặt. Đối với vật liệu không có từ tính, khoảng cách phát hiện có thể giảm so với vật thể sắt tiêu chuẩn.

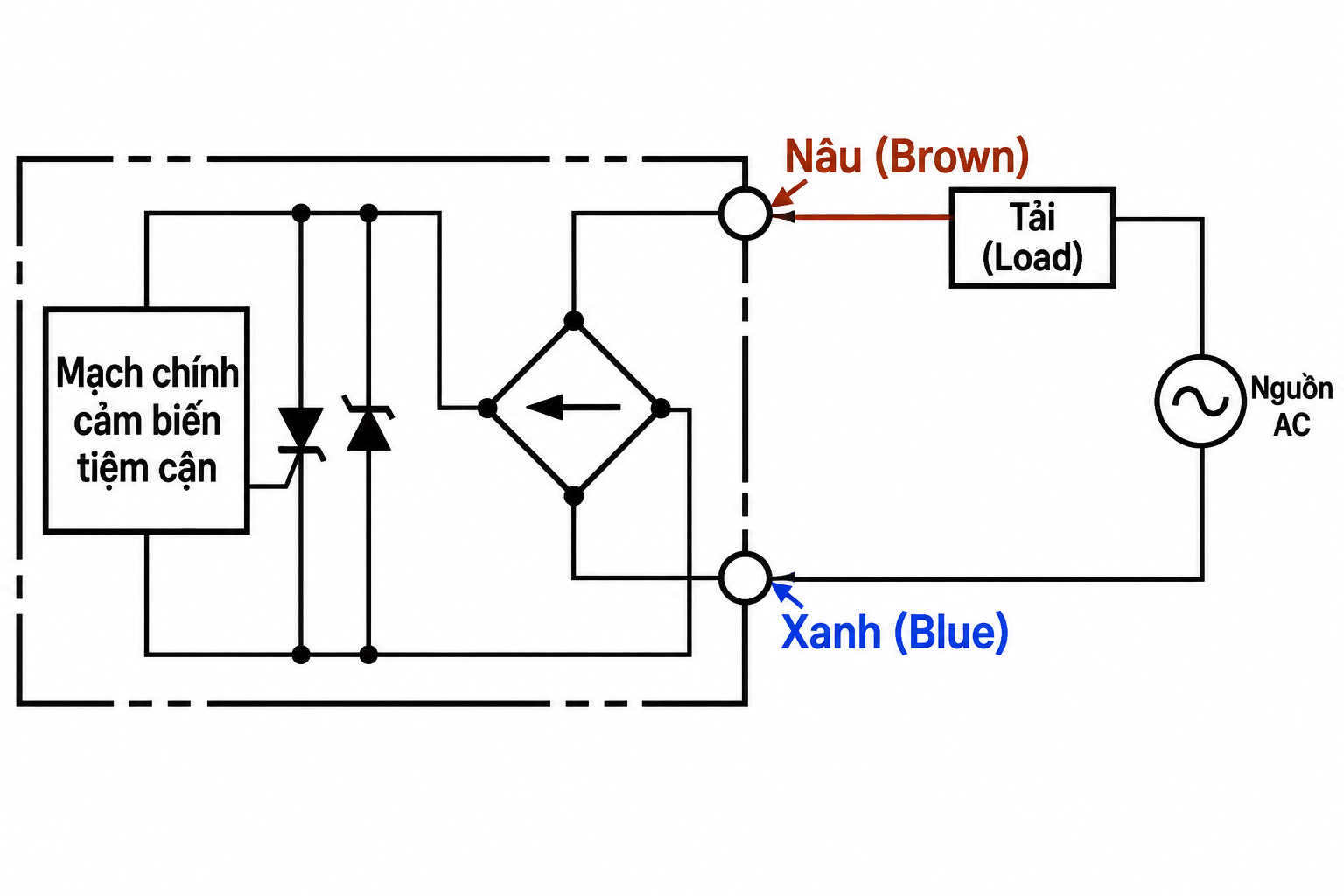

Do sử dụng cấu hình AC 2 dây, TL-N5MY2 có cách kết nối khác với các cảm biến DC 3 dây NPN hoặc PNP. Không nên lấy sơ đồ đấu dây của TL-N5ME1, TL-N5ME2 hoặc TL-N5MY1 để áp dụng thay thế nếu chưa kiểm tra tài liệu tương ứng.
Trước khi đấu nối, cần lưu ý:

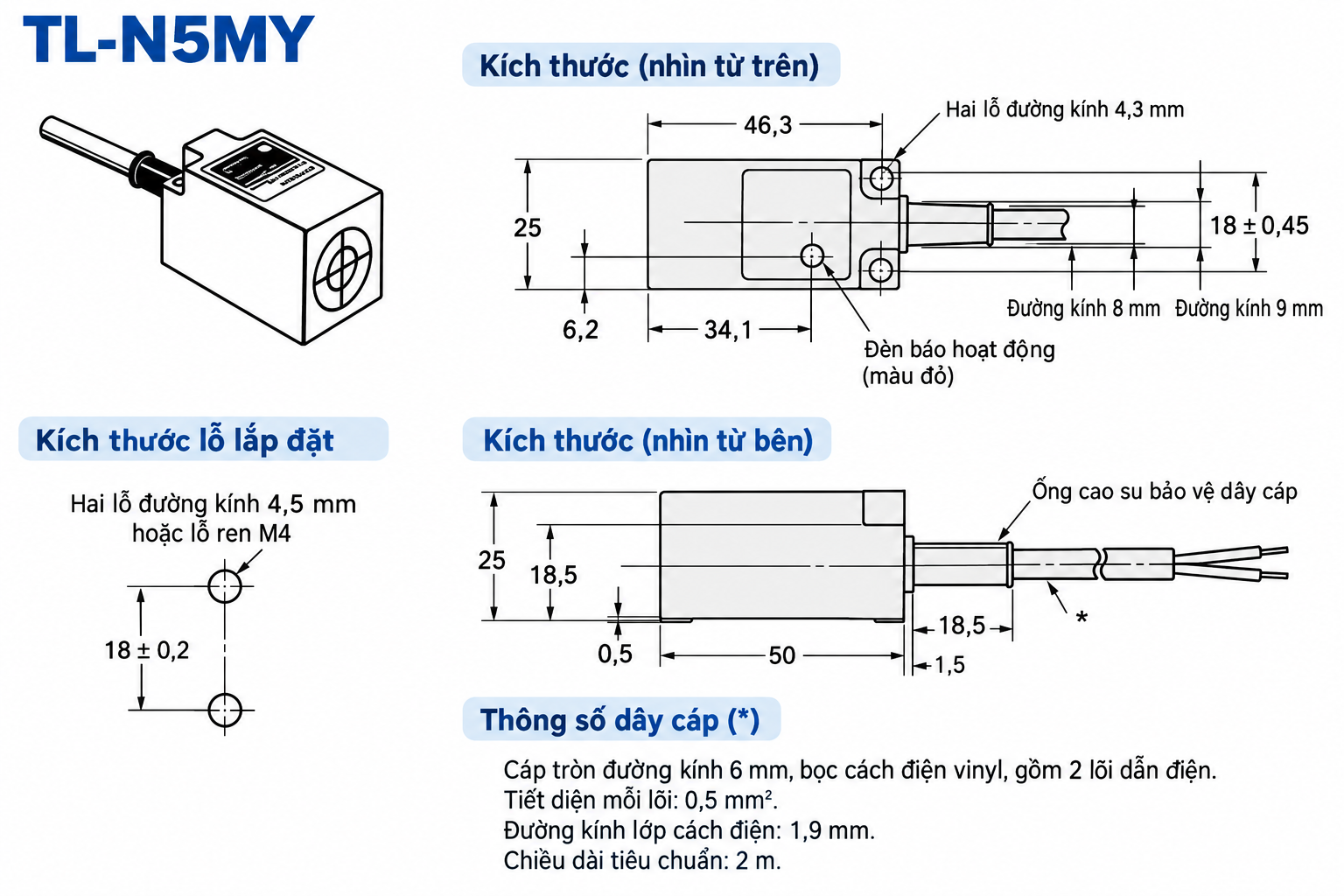

Khi lắp đặt cảm biến, nên kiểm tra kích thước thân, vị trí cố định, hướng của mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Việc bố trí đúng giúp hạn chế ảnh hưởng không mong muốn đến khả năng phát hiện và thuận tiện cho bảo trì sau này.
Đối với dự án thay thế cảm biến, nên so sánh bản vẽ của model mới với thiết bị đang dùng trước khi gia công lại gá lắp. Không nên kết luận hai cảm biến tương thích chỉ vì chúng có cùng khoảng cách phát hiện 5 mm.
Catalogue dòng TL-N/TL-Q cung cấp thông tin để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và các yêu cầu lắp đặt. Bộ phận kỹ thuật nên tham khảo tài liệu trước khi lựa chọn thiết bị cho hệ thống hiện hữu.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu kỹ thuật, thông số và sơ đồ đấu dây
Tài liệu trên là catalogue dòng sản phẩm. Khi đặt hàng, cần xác nhận thông số theo đúng model TL-N5MY2 và yêu cầu chứng từ đi kèm của lô hàng thực tế.
Nếu đang lựa chọn cảm biến cho dây chuyền hoặc cần đối chiếu model thay thế, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N. Bài viết cung cấp hướng tham khảo các phiên bản theo khoảng cách phát hiện và kiểu đầu ra để hỗ trợ quá trình chọn mã.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi cần mua cảm biến tiệm cận Omron TL-N5MY2 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng và thông tin về thiết bị đang sử dụng để thuận tiện kiểm tra tương thích.
Đối với đơn hàng doanh nghiệp, nên xác nhận trước tình trạng hàng, thời gian cung cấp, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết. Các yêu cầu về hàng chính hãng và chứng từ cần được xác nhận cụ thể theo lô hàng trước khi đặt mua.
