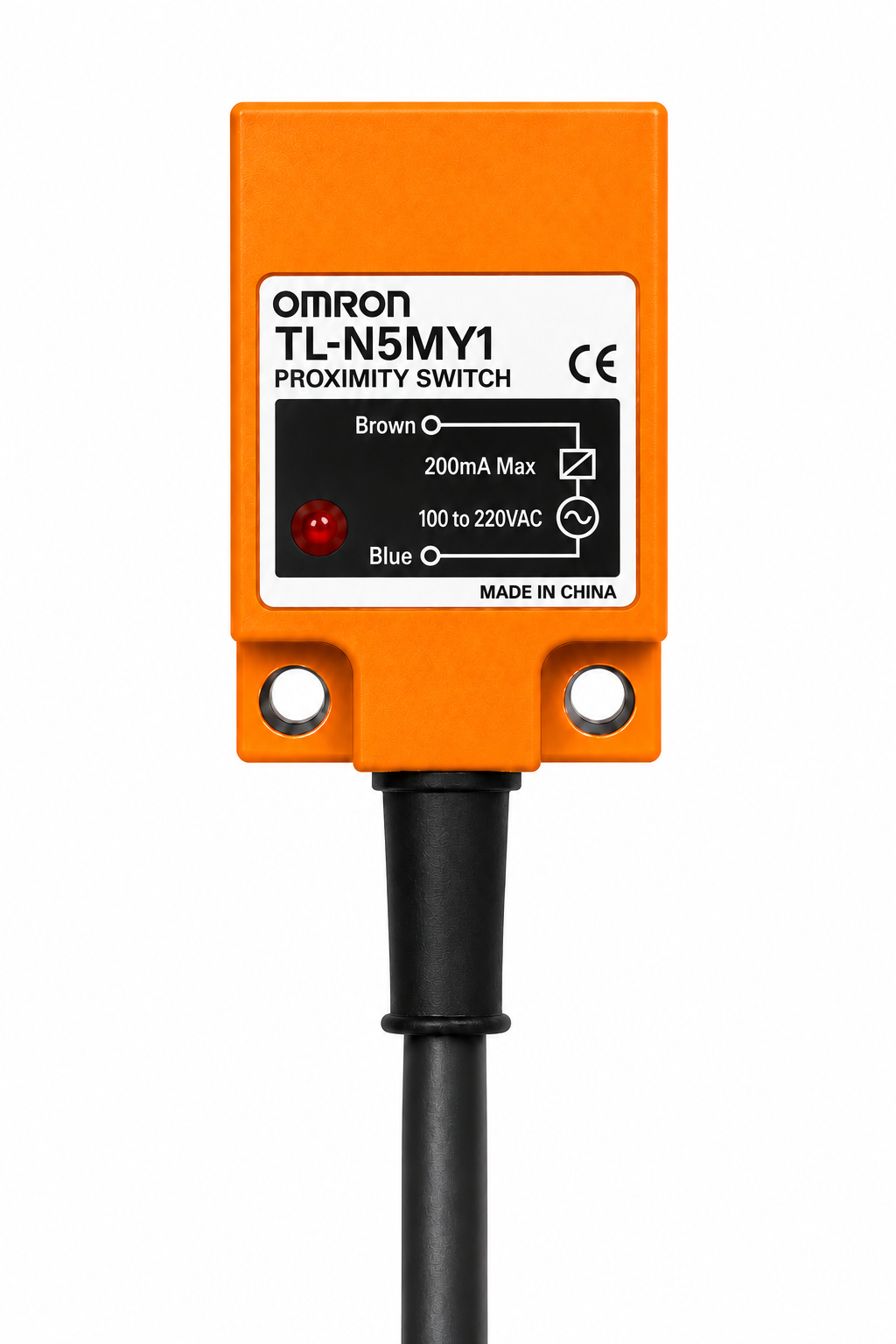

Cảm biến tiệm cận Omron TL-N5MY1 có khoảng cách phát hiện danh định 5mm, ngõ ra AC 2 dây và chế độ hoạt động NO (thường mở). Sản phẩm phù hợp để phát hiện vật thể kim loại trong các hệ thống máy móc và tự động hóa công nghiệp. Khi thay thế cảm biến hiện hữu, cần đối chiếu nguồn cấp AC, sơ đồ đấu dây và yêu cầu đầu vào của thiết bị điều khiển.
Cảm biến tiệm cận Omron TL-N5MY1 là cảm biến phát hiện vật thể kim loại với khoảng cách phát hiện danh định 5mm, sử dụng kết nối AC 2 dây và chế độ ngõ ra NO (Normally Open – thường mở). Đây là lựa chọn cần xem xét khi bảo trì, thay thế hoặc thiết kế hệ thống phát hiện vị trí trong máy móc công nghiệp.
Đối với doanh nghiệp mua thiết bị tự động hóa, việc chọn đúng mã cảm biến không chỉ dựa vào hình dáng và khoảng cách phát hiện mà còn cần kiểm tra nguồn cấp, kiểu đấu dây và đặc tính đầu ra để bảo đảm tương thích với mạch điều khiển đang sử dụng.
TL-N5MY1 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị được sử dụng để nhận biết sự xuất hiện của vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp. Cấu hình AC 2 dây giúp kết nối theo sơ đồ mạch phù hợp với loại cảm biến này, nhưng không thể thay thế trực tiếp cho cảm biến DC 3 dây chỉ dựa trên việc các model có cùng khoảng cách phát hiện.
Lưu ý khi lựa chọn: TL-N5MY1 là phiên bản AC 2 dây, NO. Nếu hệ thống đang sử dụng cảm biến NPN hoặc PNP chạy nguồn DC, cần kiểm tra lại yêu cầu điện và mạch đầu vào trước khi quyết định thay thế.
| Thông số | Thông tin |
| Thương hiệu | Omron |
| Model | TL-N5MY1 |
| Loại cảm biến | Cảm biến tiệm cận phát hiện kim loại |
| Khoảng cách phát hiện danh định | 5mm |
| Kiểu đấu dây | AC 2 dây |
| Chế độ hoạt động | NO – thường mở |
| Kích thước thân | Dòng thân vuông 25 × 25mm; đối chiếu bản vẽ kỹ thuật trước khi lắp đặt |
Ghi chú: Bảng trên tập trung vào các thông tin nhận dạng và phân loại model. Điện áp AC làm việc, dòng tải, kích thước chi tiết và các điều kiện lắp đặt cần được xác nhận theo catalogue tương ứng trước khi đấu nối hoặc đặt hàng.
Khi vật thể kim loại đi vào vùng phát hiện của cảm biến, trạng thái đầu ra thay đổi theo đặc tính hoạt động của thiết bị. Với phiên bản NO như TL-N5MY1, trạng thái đóng/ngắt của mạch được xác định theo điều kiện phát hiện và sơ đồ hoạt động trong tài liệu kỹ thuật.
Một số ứng dụng có thể cân nhắc gồm:
Khoảng cách phát hiện thực tế có thể phụ thuộc vào vật liệu, kích thước mục tiêu và cách lắp đặt. Khi thiết kế gá cảm biến, nên tham khảo hướng dẫn kỹ thuật và thử nghiệm với chi tiết thực tế của máy.

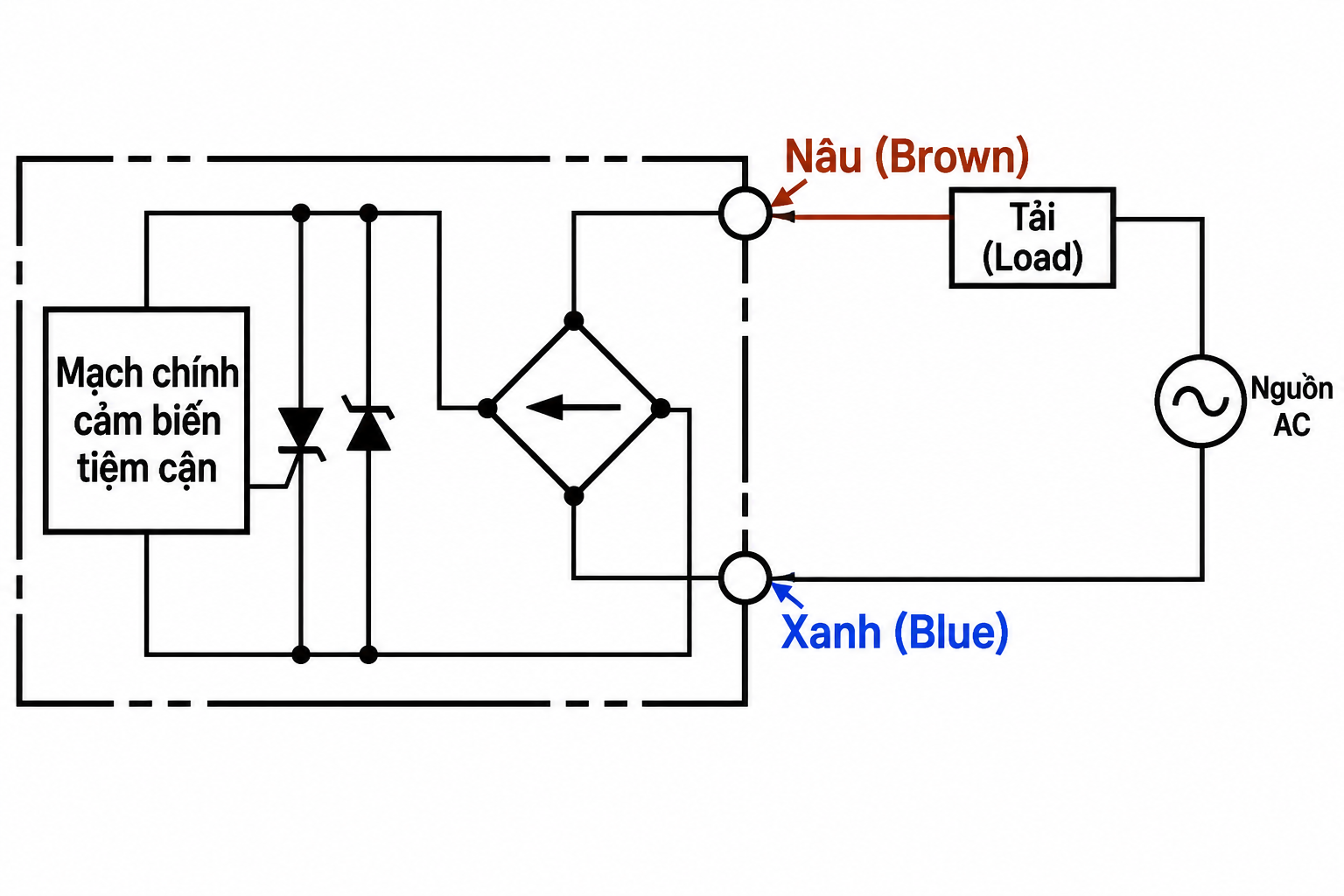

TL-N5MY1 sử dụng cấu hình AC 2 dây, vì vậy cách kết nối khác với cảm biến DC 3 dây có các dây nguồn dương, nguồn âm và tín hiệu NPN/PNP. Không áp dụng sơ đồ đấu của TL-N5ME1 hoặc TL-N5ME2 cho TL-N5MY1 nếu chưa xác nhận sự tương thích.

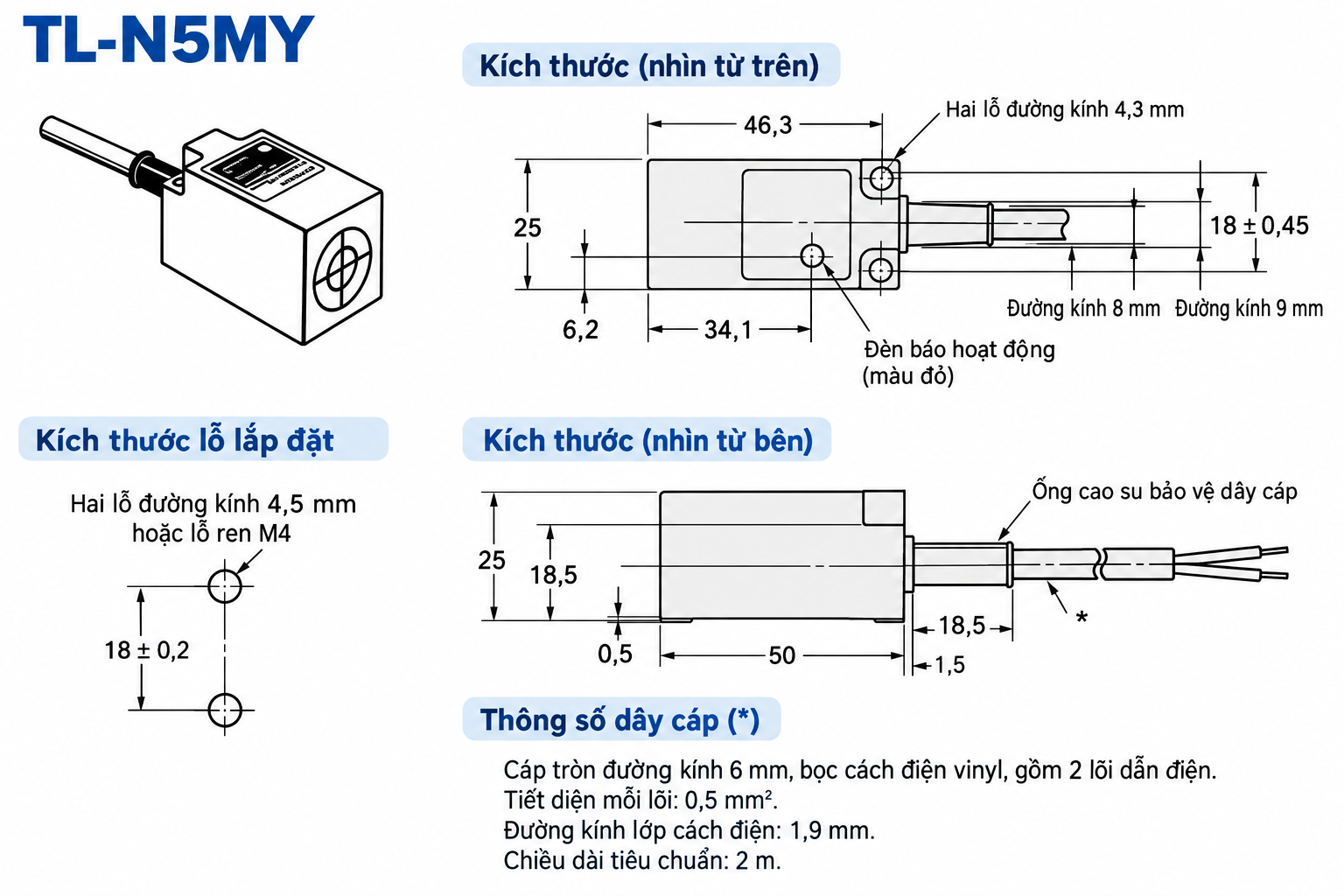

Trước khi gia công gá hoặc thay thế cảm biến trong máy hiện hữu, nên kiểm tra kích thước thân, vị trí lỗ bắt vít, khoảng hở với chi tiết kim loại xung quanh và hướng đặt mặt cảm biến. Không nên chỉ dựa vào kích thước tổng thể để kết luận hai model có thể thay thế trực tiếp cho nhau.
Để kiểm tra đầy đủ thông số điện, sơ đồ đấu dây, điều kiện lắp đặt và kích thước, khách hàng có thể tham khảo catalogue dòng TL-N/TL-Q theo liên kết dưới đây.
Tải catalogue PDF cảm biến tiệm cận Omron TL-N/TL-Q – tài liệu kỹ thuật, thông số và sơ đồ đấu dây
Trước khi đặt hàng, doanh nghiệp nên xác nhận model đầy đủ, loại nguồn, chế độ NO/NC và yêu cầu của mạch điều khiển. Nếu cần hồ sơ xuất xứ hoặc chứng từ hàng hóa, hãy trao đổi cụ thể khi yêu cầu báo giá để được xác nhận theo lô hàng thực tế.
Nếu đang lựa chọn cảm biến cho dây chuyền hoặc cần tìm model thay thế, khách hàng có thể xem thêm bài tổng hợp dòng cảm biến tiệm cận Omron TL-N để đối chiếu các phiên bản theo khoảng cách phát hiện và kiểu đầu ra.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N – danh sách model và thông tin lựa chọn
Khi yêu cầu báo giá, vui lòng cung cấp mã TL-N5MY1, số lượng cần mua và thông tin về hệ thống đang sử dụng nếu cần đối chiếu tương thích. Đội ngũ bán hàng có thể hỗ trợ kiểm tra thông số, tài liệu kỹ thuật và hồ sơ hàng hóa theo thông tin được xác nhận cho sản phẩm cung cấp.
