Cảm biến tiệm cận Omron TL-N5ME2 có khoảng cách phát hiện danh định 5mm, ngõ ra NPN 3 dây và nguồn cấp 12–24VDC. Model sử dụng chế độ NC, phù hợp cho các ứng dụng phát hiện vị trí và giám sát chi tiết kim loại trong hệ thống tự động hóa. Hỗ trợ tra cứu sơ đồ đấu dây, bản vẽ kích thước và catalogue kỹ thuật.

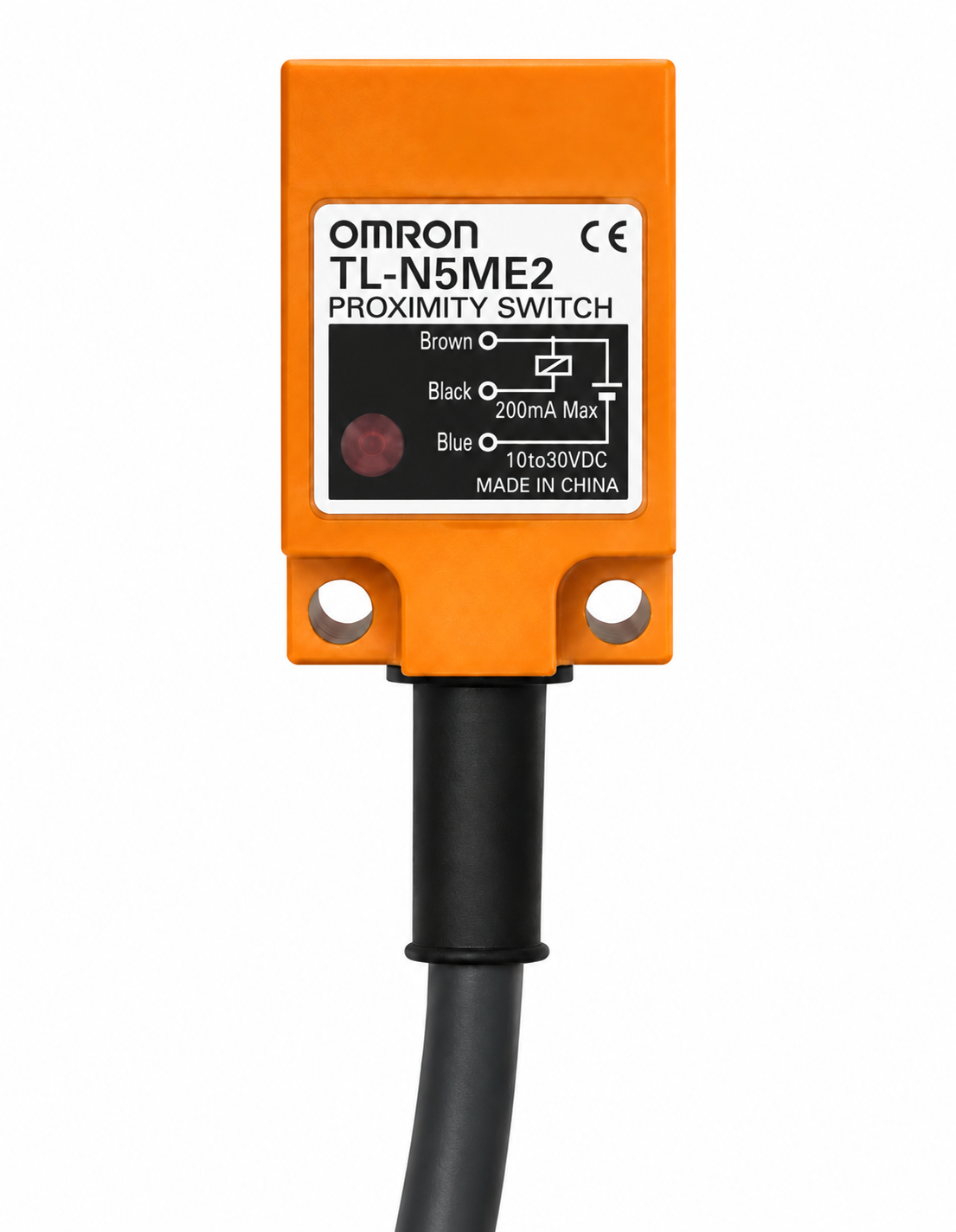

Omron TL-N5ME2 là cảm biến tiệm cận dạng hộp, sử dụng nguồn DC và ngõ ra NPN 3 dây. Model có khoảng cách phát hiện danh định 5mm và chế độ NC (thường đóng), phù hợp với các ứng dụng kiểm tra sự hiện diện của chi tiết kim loại, giám sát vị trí và điều khiển trình tự máy.
Đối với doanh nghiệp sản xuất, việc thay thế cảm biến cần được thực hiện dựa trên mã hàng và đặc tính điện cụ thể. TL-N5ME2 có cùng khoảng cách phát hiện danh định với TL-N5ME1 nhưng khác chế độ hoạt động đầu ra. Vì vậy, kỹ thuật viên cần kiểm tra logic tín hiệu của PLC hoặc bộ điều khiển trước khi lựa chọn model thay thế.
| Model | TL-N5ME2 |
| Thương hiệu | Omron |
| Loại thiết bị | Cảm biến tiệm cận cảm ứng từ dạng hộp |
| Khoảng cách phát hiện danh định | 5mm ±10% |
| Khoảng cách cài đặt | 0–4mm |
| Kiểu ngõ ra | NPN, DC 3 dây |
| Chế độ hoạt động | NC – thường đóng |
| Nguồn cấp danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tải tối đa | 200mA theo catalogue dòng TL-N5ME |
| Tần số đáp ứng | 500Hz |
| Cấp bảo vệ | IP67 |
| Cáp kết nối tiêu chuẩn | Cáp liền dài 2m |
Lưu ý: Thông số trên được tổng hợp theo catalogue dòng TL-N/TL-Q. Trước khi đặt hàng hoặc đấu nối, hãy đối chiếu đúng phiên bản TL-N5ME2 và các yêu cầu của hệ thống thực tế.
Điểm cần chú ý khi lựa chọn TL-N5ME2 là chế độ NC (Normally Closed – thường đóng). Theo bảng mã của Omron, TL-N5ME2 thuộc nhóm NPN 3 dây, chế độ NC; trong khi TL-N5ME1 thuộc chế độ NO (thường mở).
Sự khác biệt này ảnh hưởng đến trạng thái tín hiệu mà bộ điều khiển nhận được khi có hoặc không có vật thể. Nếu doanh nghiệp thay thế TL-N5ME1 bằng TL-N5ME2 hoặc ngược lại mà không kiểm tra logic điều khiển, trạng thái đầu vào PLC có thể không còn phù hợp với chương trình máy.

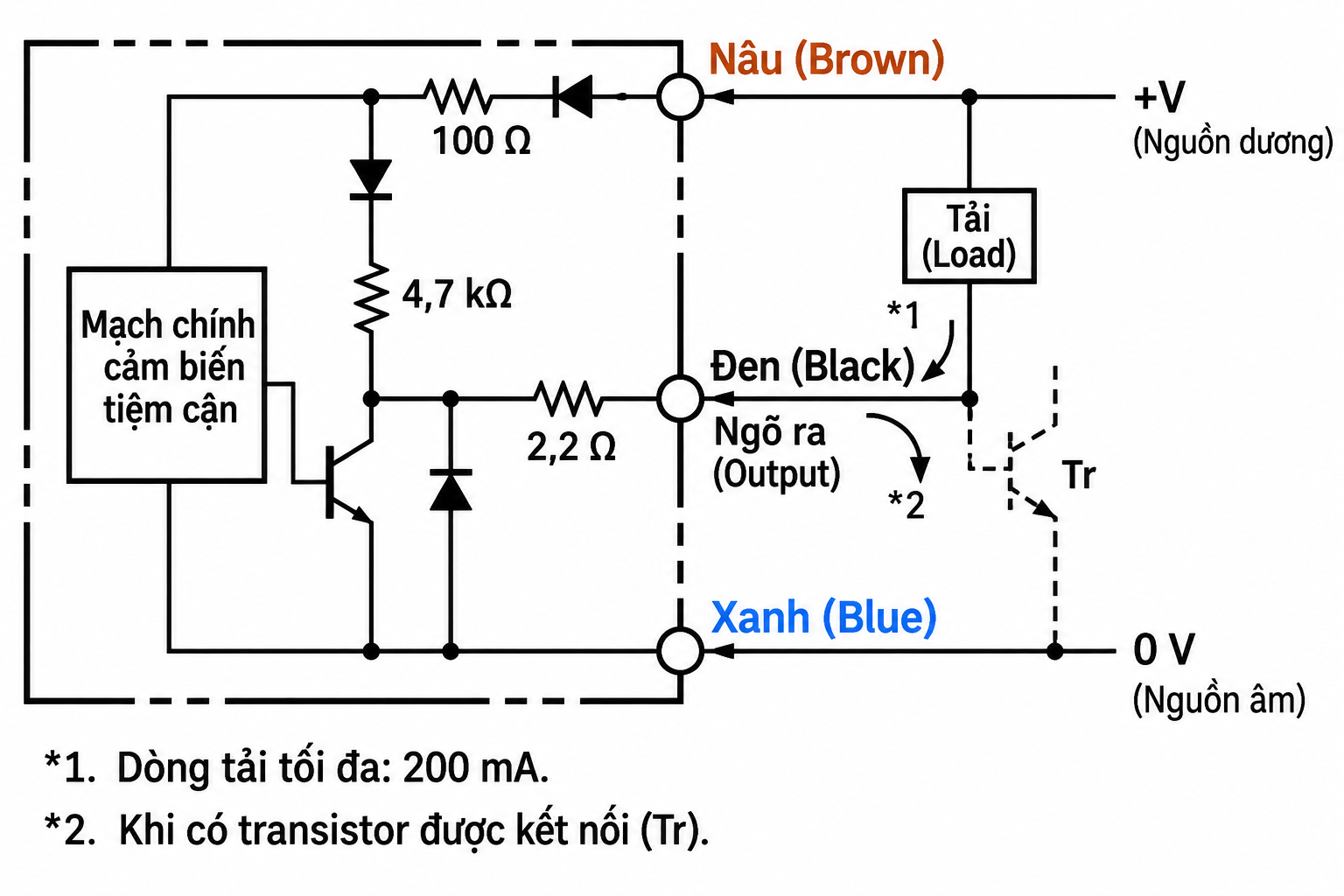

TL-N5ME2 sử dụng kết nối DC 3 dây. Theo quy ước màu dây của dòng cảm biến này, dây nâu dùng cho nguồn dương, dây xanh nối 0V và dây đen là ngõ ra tín hiệu. Chế độ NPN NC cần được kiểm tra cùng mạch đầu vào để bảo đảm tín hiệu hoạt động đúng yêu cầu.
Khuyến nghị kỹ thuật: không chỉ dựa vào màu dây để đấu nối. Cần kiểm tra sơ đồ chính thức, điện áp nguồn, dòng tải và kiểu đầu vào PLC. Ngắt nguồn trước khi thực hiện đấu dây hoặc thay thế cảm biến.

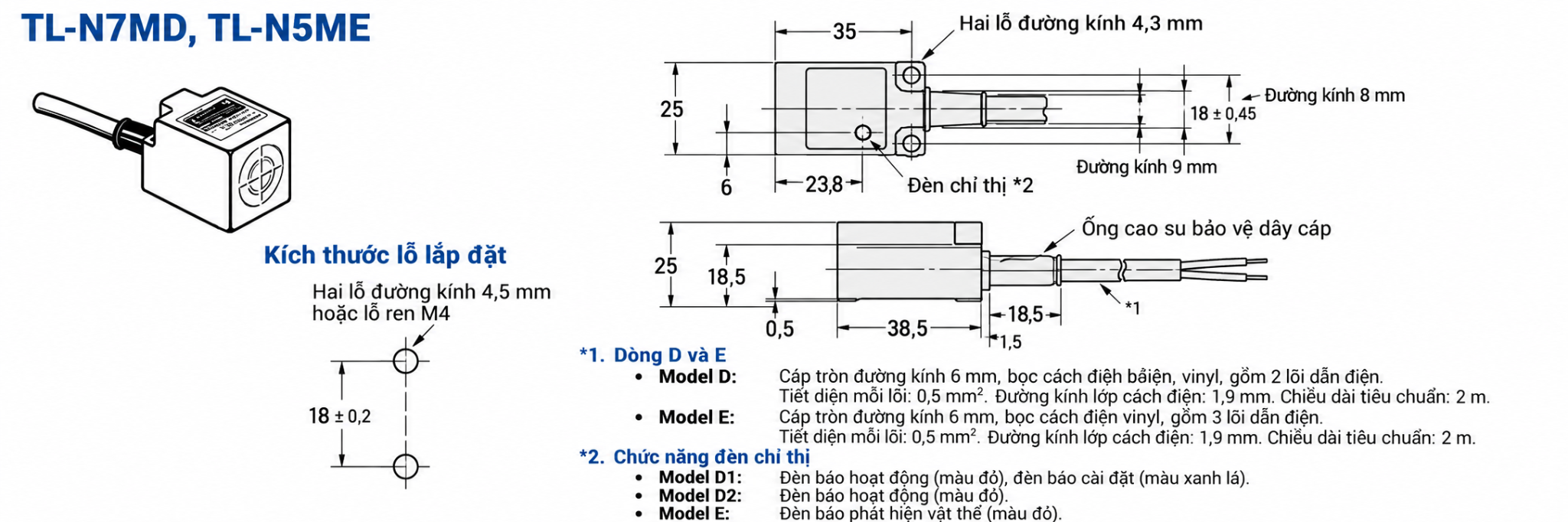

Với các vị trí lắp cảm biến cố định trên máy, việc kiểm tra kích thước cơ khí trước khi đặt mua giúp hạn chế phát sinh chỉnh sửa gá lắp. Hãy đối chiếu kích thước thân, lỗ bắt vít và khoảng cách tâm lỗ theo bản vẽ đi kèm.
Trước khi lắp đặt, cần bảo đảm cảm biến được cố định chắc chắn, cáp không bị kéo căng và khoảng cách làm việc phù hợp với vật thể cần phát hiện. Tham khảo hướng dẫn của nhà sản xuất về khoảng cách lắp, ảnh hưởng của kim loại xung quanh và mô-men siết vít.
Catalogue giúp kỹ thuật viên và bộ phận thu mua đối chiếu bảng mã, chế độ NO/NC, thông số điện, sơ đồ đấu dây và kích thước. Nên lưu tài liệu này cùng hồ sơ bảo trì hoặc hồ sơ thiết bị của nhà máy để thuận tiện tra cứu khi cần thay thế.
Xem hoặc tải catalogue cảm biến tiệm cận Omron TL-N/TL-Q (PDF)
Chú thích tài liệu: Catalogue kỹ thuật dòng TL-N/TL-Q dùng để kiểm tra thông số và lựa chọn đúng model. Vui lòng xác nhận mã hàng cụ thể trước khi áp dụng thông số vào thiết kế hoặc bảo trì.
Nếu cần so sánh TL-N5ME2 với các model khác về khoảng cách phát hiện, kiểu ngõ ra hoặc kích thước lắp đặt, bạn có thể tham khảo bài tổng hợp dòng sản phẩm tại TudonghoaaZ.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N/TL-Q – bảng model, thông số kỹ thuật và sơ đồ đấu dây
Khi yêu cầu báo giá cảm biến Omron TL-N5ME2 cho nhà máy hoặc dự án, doanh nghiệp nên cung cấp mã hàng, số lượng cần mua và thông tin hệ thống điều khiển đang sử dụng. Nếu thay thế thiết bị cũ, hãy cung cấp thêm ảnh nhãn model và sơ đồ đấu dây để việc đối chiếu được chính xác hơn.
TudonghoaaZ hỗ trợ tra cứu model, đối chiếu tài liệu kỹ thuật và tiếp nhận yêu cầu báo giá theo nhu cầu thực tế. Với yêu cầu hàng chính hãng, chứng từ hoặc xuất xứ cụ thể, vui lòng xác nhận hồ sơ hàng hóa và điều kiện cung cấp trước khi đặt hàng.
Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra model và báo giá cảm biến tiệm cận Omron TL-N5ME2.
