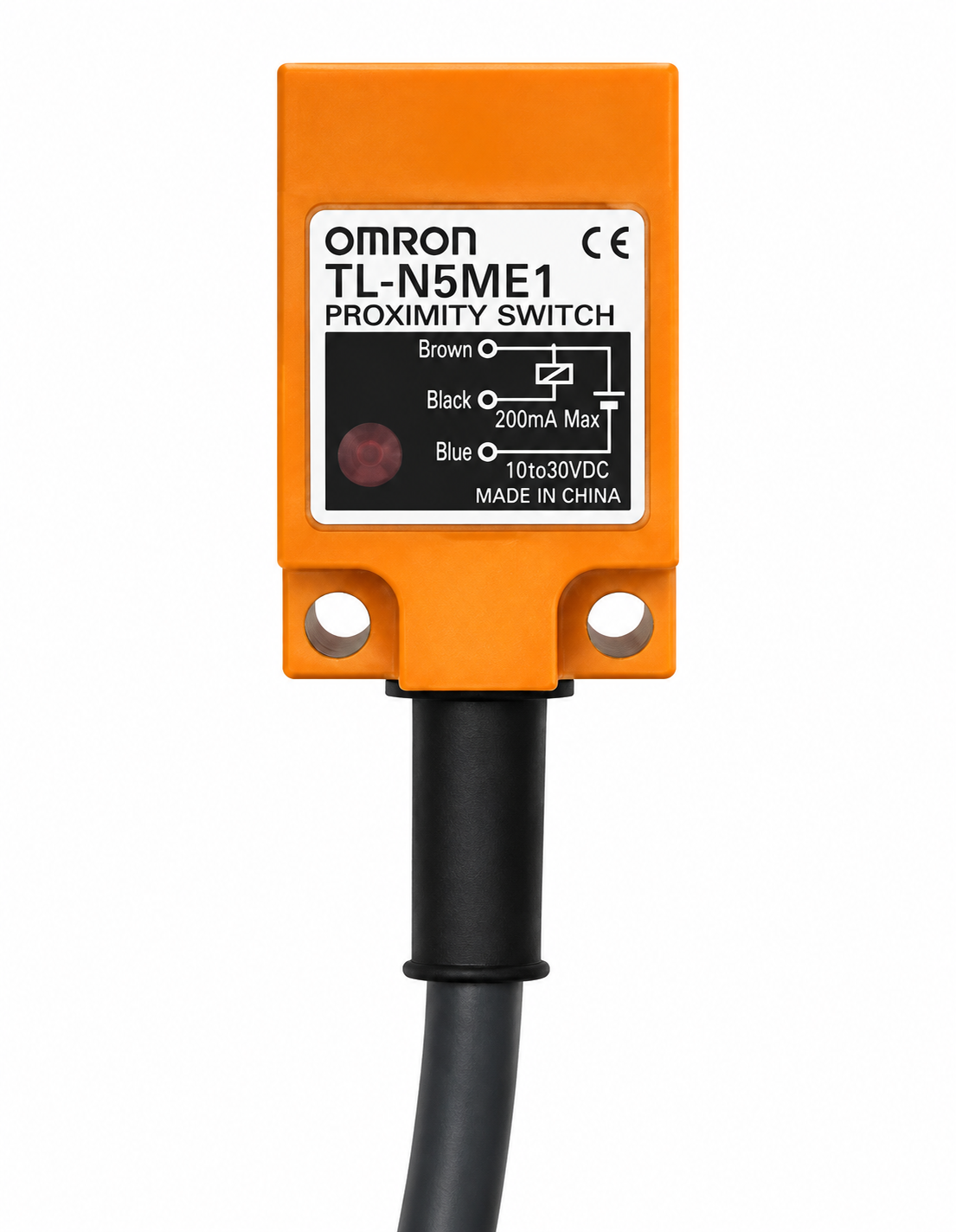

Cảm biến tiệm cận Omron TL-N5ME1 có khoảng cách phát hiện danh định 5mm, ngõ ra NPN 3 dây, sử dụng nguồn DC 12–24V. Thiết kế dạng hộp, cáp đấu nối liền dài tiêu chuẩn 2m, phù hợp cho các ứng dụng phát hiện vị trí và kiểm soát vật thể kim loại trong hệ thống tự động hóa công nghiệp.
Cảm biến tiệm cận Omron TL-N5ME1 là cảm biến phát hiện vật thể không tiếp xúc, có khoảng cách phát hiện danh định 5mm và ngõ ra NPN 3 dây. Model này được sử dụng trong các hệ thống tự động hóa để nhận biết sự hiện diện của chi tiết kim loại, xác định vị trí và hỗ trợ điều khiển trình tự máy.
Đối với doanh nghiệp, kỹ thuật bảo trì và bộ phận thu mua vật tư, việc chọn đúng mã cảm biến giúp hạn chế sai lệch khi thay thế thiết bị. Trước khi đặt hàng, cần đối chiếu mã sản phẩm, nguồn cấp, kiểu ngõ ra, sơ đồ đấu dây và kích thước lắp đặt với hệ thống đang sử dụng.
| Model | TL-N5ME1 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng hộp |
| Khoảng cách phát hiện danh định | 5mm ±10% |
| Khoảng cách cài đặt | 0–4mm |
| Kiểu ngõ ra | NPN, DC 3 dây |
| Nguồn cấp danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tải | Tối đa 100mA tại 12VDC; tối đa 200mA tại 24VDC theo thông số nhóm model trong catalogue |
| Tần số đáp ứng | 500Hz |
| Cấp bảo vệ | IP67 |
| Chiều dài cáp tiêu chuẩn | 2m |
Lưu ý: thông số cần được đối chiếu với catalogue đúng mã TL-N5ME1 và nhãn trên sản phẩm trước khi đấu nối. Khoảng cách phát hiện thực tế còn phụ thuộc vật liệu, kích thước vật thể và điều kiện lắp đặt.
TL-N5ME1 sử dụng nguồn DC và ngõ ra NPN, phù hợp với các mạch điều khiển có đầu vào tương thích. Khoảng cách phát hiện 5mm phù hợp cho các vị trí cần nhận biết vật thể ở cự ly gần.
Khi thay thế cảm biến hiện hữu, không nên chỉ so sánh khoảng cách phát hiện. Cần kiểm tra thêm kiểu ngõ ra, điện áp cấp, dòng tải và khả năng tương thích với PLC hoặc bộ điều khiển.

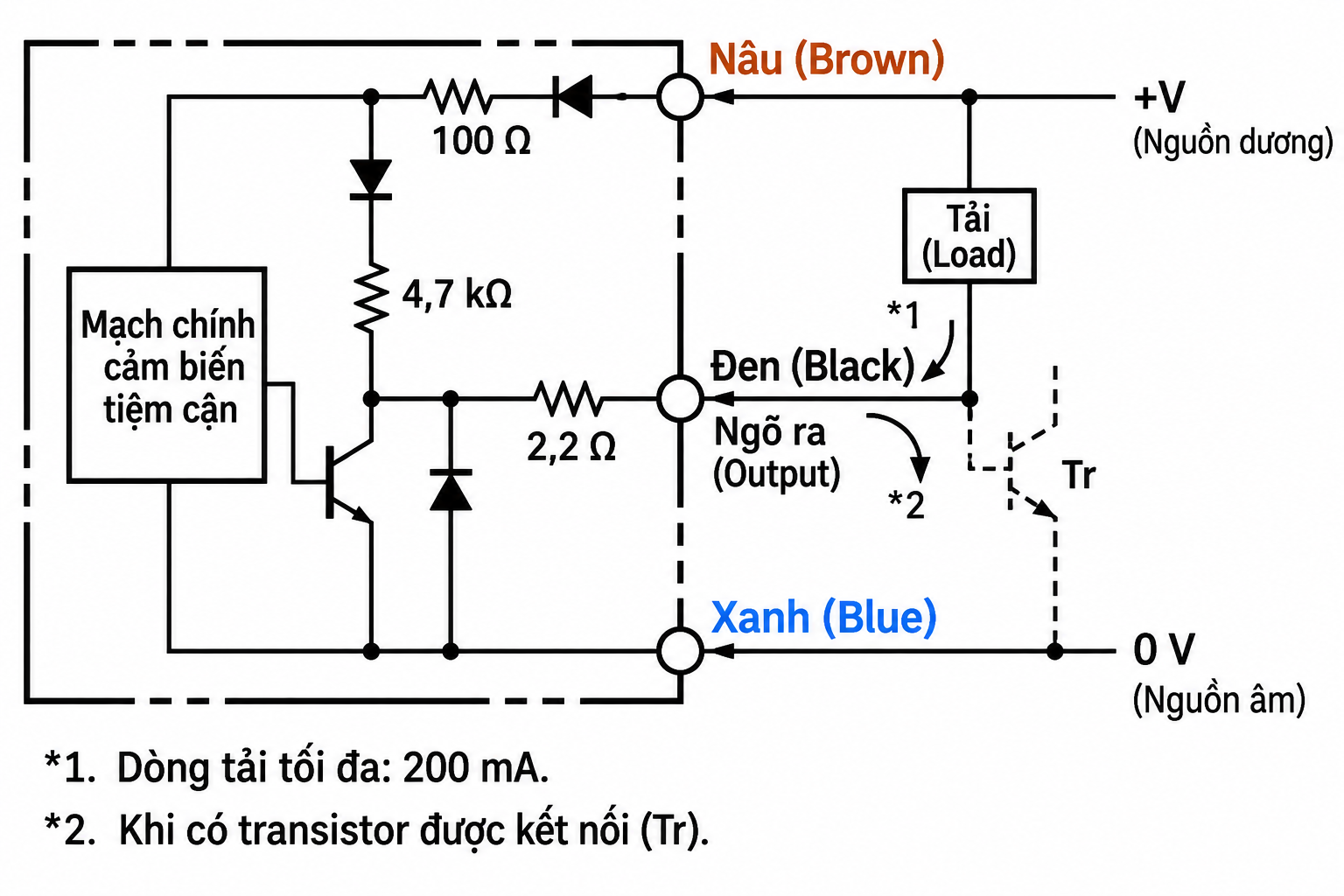

TL-N5ME1 là loại DC 3 dây. Theo sơ đồ đấu nối của model, cần xác định đúng dây cấp nguồn dương, dây 0V và dây tín hiệu ngõ ra trước khi kết nối với mạch điều khiển.
Chú ý kỹ thuật: ngõ ra NPN không tương đương với PNP. Cần xác nhận loại đầu vào của PLC hoặc thiết bị nhận tín hiệu để tránh đấu sai hoặc làm hệ thống không nhận tín hiệu.

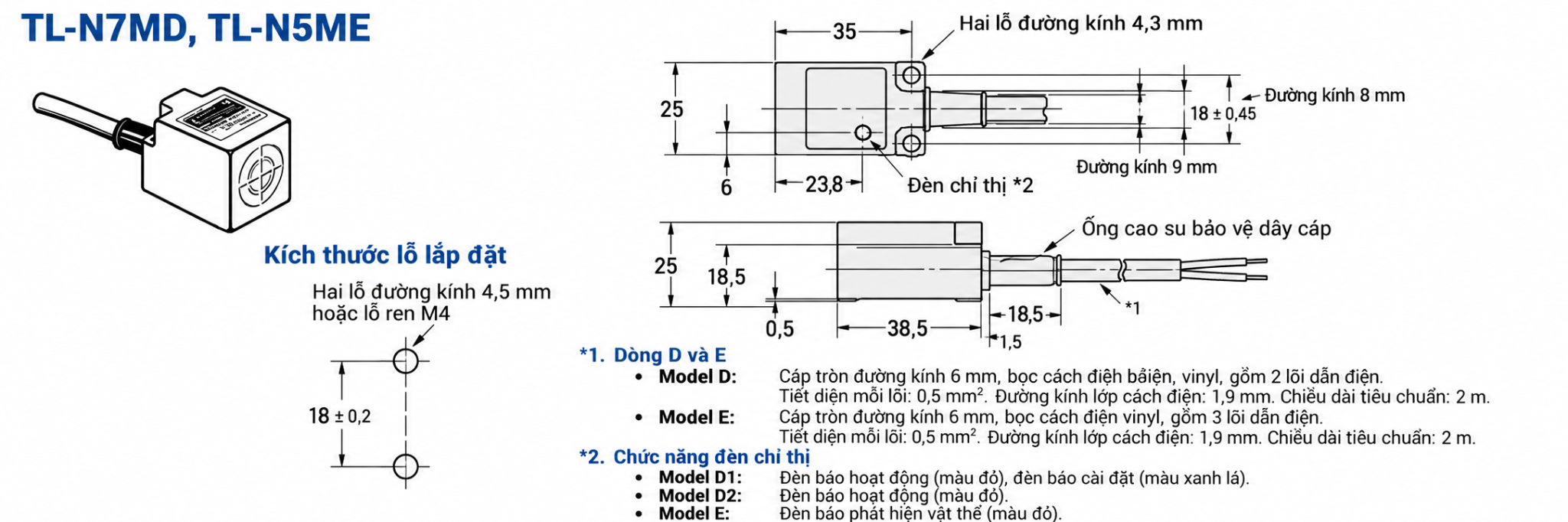

Trước khi gia công gá lắp hoặc thay thế cảm biến trên máy, hãy kiểm tra kích thước thân, vị trí lỗ bắt vít và khoảng cách tâm lỗ. Bản vẽ dưới đây là tài liệu kích thước được cung cấp cho model TL-N5ME1.
Theo bản vẽ của nhóm TL-N5ME/TL-N7MD, khoảng cách tâm hai lỗ lắp đặt là 18 ±0,2mm; lỗ lắp có thể dùng đường kính 4,5mm hoặc ren M4 theo cấu hình gá. Hãy xác nhận lại bản vẽ và điều kiện lắp đặt thực tế trước khi gia công.
Tham khảo catalogue dòng TL-N/TL-Q để kiểm tra bảng mã, thông số điện, sơ đồ đấu dây, kích thước và lưu ý sử dụng của nhà sản xuất.
Xem catalogue cảm biến tiệm cận Omron TL-N/TL-Q (PDF)
Chú thích tài liệu: Catalogue kỹ thuật dòng Omron TL-N/TL-Q, dùng để đối chiếu thông số và sơ đồ của đúng model trước khi lắp đặt.
Nếu cần so sánh TL-N5ME1 với các model có khoảng cách phát hiện hoặc cấu hình điện khác, bạn có thể xem bài tổng hợp dòng sản phẩm tại liên kết bên dưới.
Khi yêu cầu báo giá TL-N5ME1 cho nhà máy hoặc dự án tự động hóa, doanh nghiệp nên cung cấp mã hàng, số lượng, điện áp điều khiển và thông tin cảm biến đang sử dụng. Những thông tin này giúp kiểm tra khả năng tương thích trước khi đặt hàng.
TudonghoaaZ hỗ trợ tra cứu model, đối chiếu thông số và tiếp nhận yêu cầu báo giá. Nếu doanh nghiệp yêu cầu hàng chính hãng hoặc chứng từ xuất xứ, vui lòng xác nhận hồ sơ, nguồn cung và điều kiện giao hàng với đơn vị bán trước khi đặt mua.
