Cảm biến tiệm cận Omron TL-N20ME2 có khoảng cách phát hiện danh định 20 mm, nguồn DC 3 dây, ngõ ra NPN và chế độ NC. Thiết bị phù hợp cho các ứng dụng phát hiện vị trí và kiểm soát hành trình của chi tiết kim loại trong máy móc công nghiệp. Trước khi thay thế, cần xác nhận kiểu đầu vào PLC, điện áp nguồn và logic tín hiệu để bảo đảm tương thích.

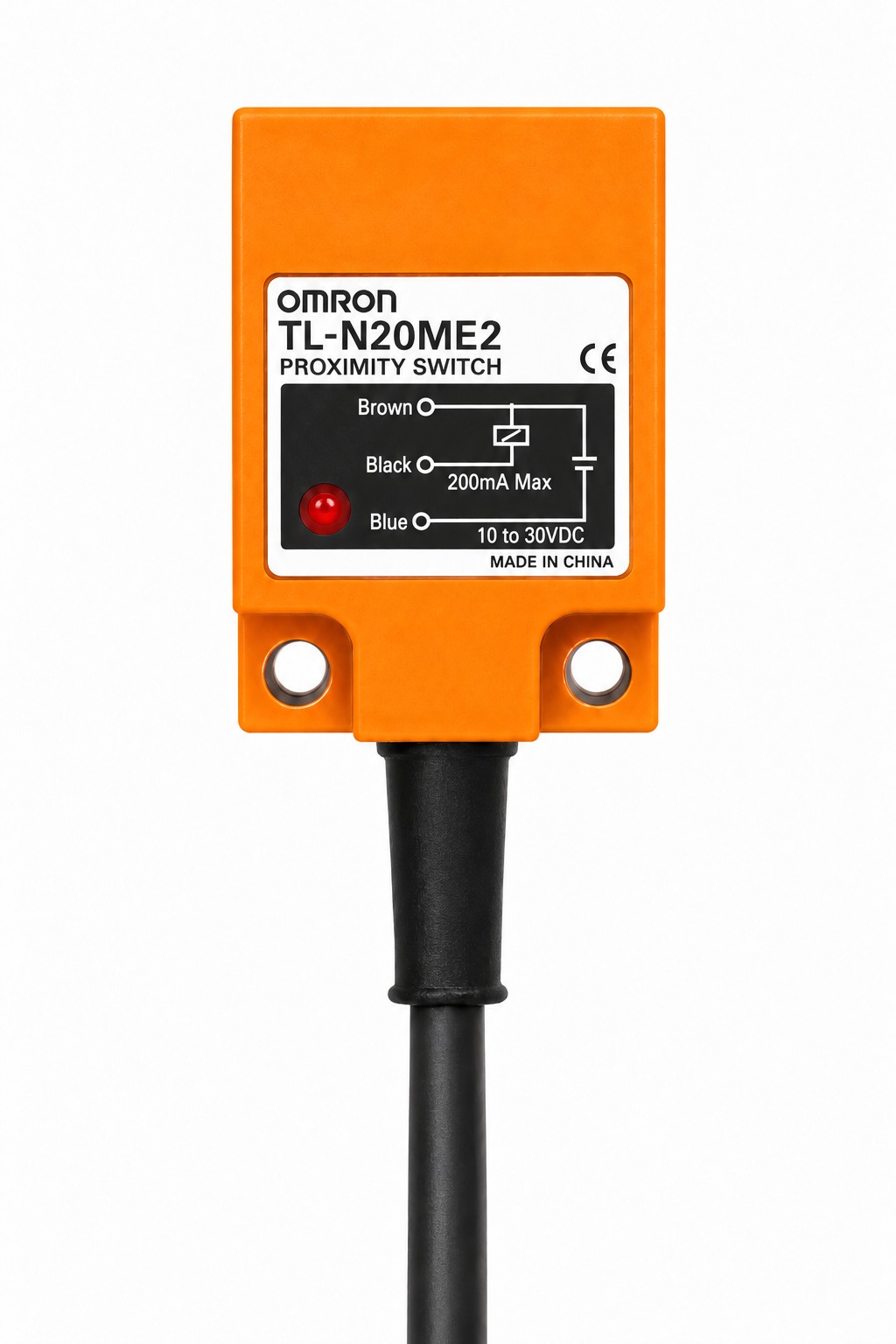

Omron TL-N20ME2 là cảm biến tiệm cận cảm ứng từ dạng vuông, được sử dụng để phát hiện vật thể kim loại trong máy móc và dây chuyền tự động hóa. Model có khoảng cách phát hiện danh định 20 mm, nguồn DC 3 dây và ngõ ra NPN NC, phù hợp với các ứng dụng cần giám sát vị trí hoặc trạng thái của chi tiết trong quá trình vận hành.
Đối với bộ phận bảo trì và thu mua vật tư, cần phân biệt TL-N20ME2 với TL-N20ME1. Hai model cùng sử dụng nguồn DC 3 dây và ngõ ra NPN nhưng khác chế độ hoạt động: ME1 là NO, còn ME2 là NC. Xác nhận đúng mã giúp hạn chế sai lệch tín hiệu khi thay thế cảm biến trên hệ thống đang sử dụng.
Các thông số dưới đây hỗ trợ kỹ thuật viên kiểm tra điều kiện sử dụng và giúp bộ phận thu mua xác định đúng model trước khi đặt hàng.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20ME2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | DC 3 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu ngõ ra | NPN |
| Chế độ hoạt động | NC - thường đóng |
| Dòng tiêu thụ | Tối đa 8 mA tại 12 VDC; tối đa 15 mA tại 24 VDC |
| Khả năng đóng cắt tải | Tối đa 100 mA tại 12 VDC; tối đa 200 mA tại 24 VDC |
| Điện áp dư ngõ ra | Tối đa 1 V tại dòng tải 200 mA |
| Tần số đáp ứng | 40 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo phát hiện màu đỏ |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
| Chiều dài cáp | 2 m đối với phiên bản TL-N20ME2 2M |
Khoảng cách phát hiện được xác định theo điều kiện tiêu chuẩn của nhà sản xuất. Khi phát hiện kim loại không có từ tính hoặc vật thể nhỏ hơn mục tiêu tiêu chuẩn, khoảng cách thực tế có thể giảm. Cần đánh giá vật liệu, vị trí lắp và khoảng cách vận hành trong điều kiện sử dụng thực tế.
TL-N20ME2 sử dụng nguồn DC 3 dây và ngõ ra NPN với chế độ NC. Khi tích hợp vào PLC hoặc bộ điều khiển, cần xác nhận đầu vào tương thích với tín hiệu NPN và kiểm tra logic NC theo thiết kế của máy. Không nên thay trực tiếp bằng phiên bản NO nếu chưa đánh giá ảnh hưởng đến trình tự điều khiển.

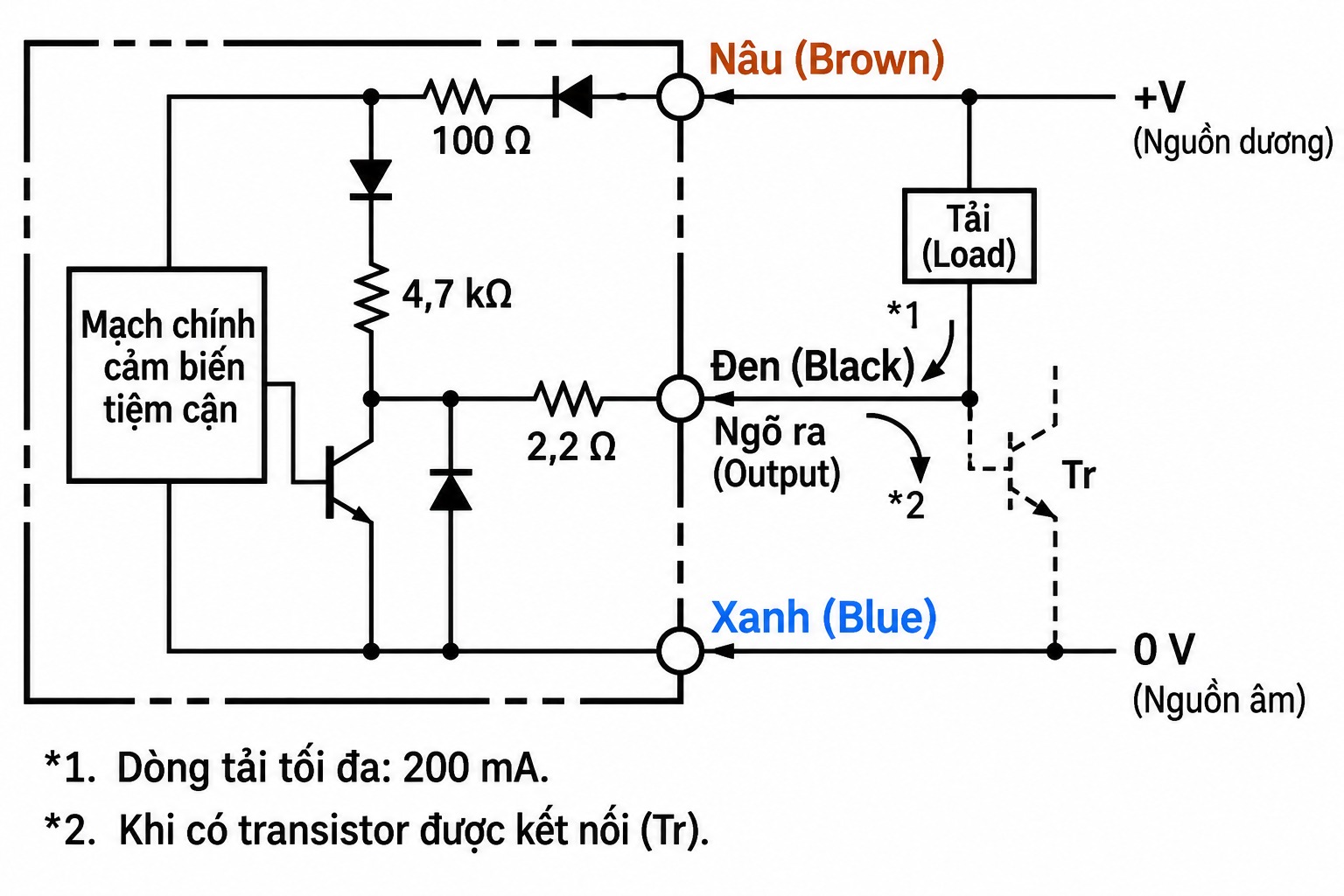

Trước khi đấu nối, hãy kiểm tra sơ đồ của đúng model TL-N20ME2 và xác nhận điện áp nguồn, tải đóng cắt cùng kiểu đầu vào điều khiển. Sử dụng sơ đồ của model khác có thể dẫn đến đấu sai dây hoặc tín hiệu không phù hợp với hệ thống.
Ngắt nguồn điện trước khi đấu nối. Sau khi lắp đặt, kiểm tra lại cực tính nguồn, dây tín hiệu và trạng thái đóng cắt trước khi đưa máy vào vận hành.

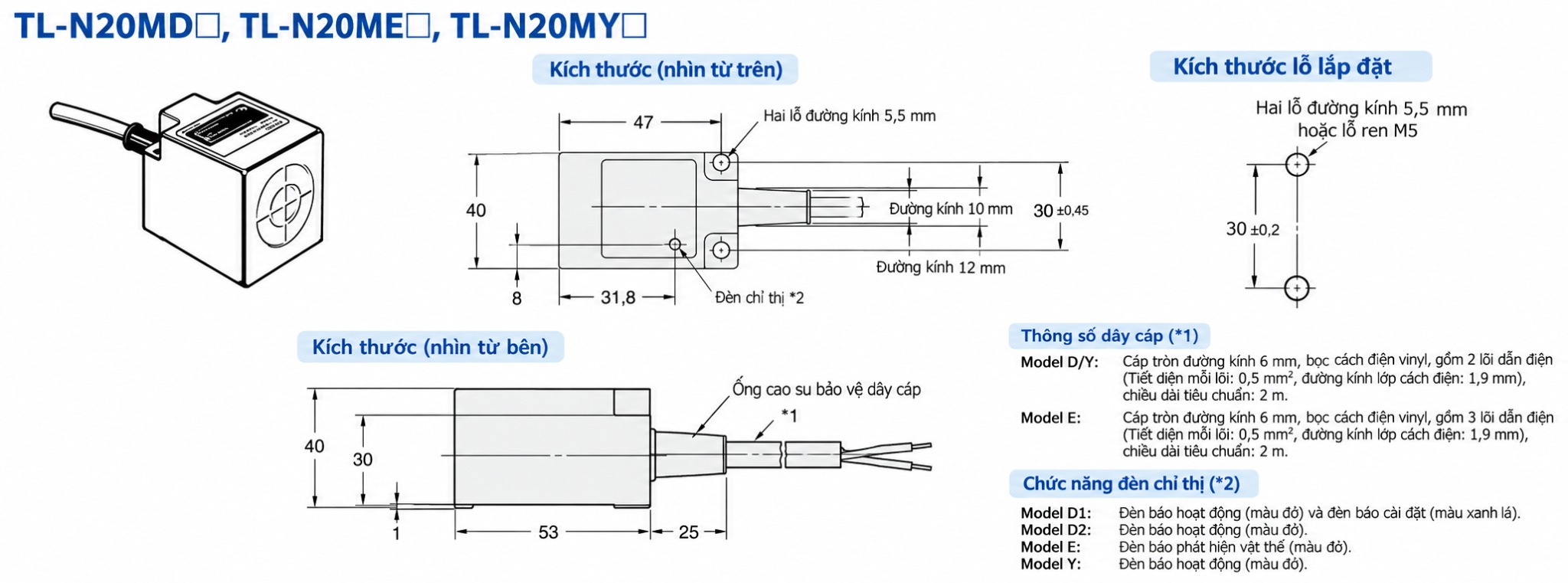

Khi thay cảm biến trên máy đang vận hành, kích thước thân và vị trí gá cố định cần được kiểm tra để hạn chế phát sinh công việc gia công hoặc điều chỉnh cơ khí. Hãy đối chiếu bản vẽ với không gian lắp đặt thực tế và vị trí của vật thể cần phát hiện.
Catalogue kỹ thuật của dòng TL-N/TL-Q cung cấp thông tin để đối chiếu thông số, điều kiện lắp đặt và cấu hình các model. Doanh nghiệp nên kiểm tra tài liệu trước khi đặt mua, đặc biệt khi cần thay thế cảm biến có kiểu ngõ ra hoặc nguồn cấp khác nhau.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu cần so sánh thêm các model có khoảng cách phát hiện hoặc chế độ ngõ ra khác, bạn có thể tham khảo bài tổng hợp dòng TL-N. Đối chiếu chính xác mã hàng giúp phân biệt các phiên bản NPN NO, NPN NC và các cấu hình nguồn khác nhau trước khi đặt mua.
Xem danh sách cảm biến tiệm cận Omron TL-N
Khi yêu cầu báo giá cho nhu cầu bảo trì hoặc mua vật tư sản xuất, doanh nghiệp nên cung cấp mã TL-N20ME2, số lượng cần mua, điện áp nguồn và thông tin bộ điều khiển đang sử dụng. Những dữ liệu này giúp kiểm tra cấu hình và khả năng tương thích trước khi xác nhận đơn hàng.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
