Cảm biến tiệm cận Omron TL-N20ME1 phát hiện kim loại ở khoảng cách danh định 20 mm, sử dụng nguồn DC 3 dây với ngõ ra NPN NO. Model phù hợp cho các ứng dụng phát hiện vị trí và kiểm soát chuyển động trong máy móc công nghiệp. Khi thay thế cảm biến, cần kiểm tra kiểu ngõ ra NPN, điện áp nguồn, dòng tải và sơ đồ đấu nối để bảo đảm tương thích với bộ điều khiển.

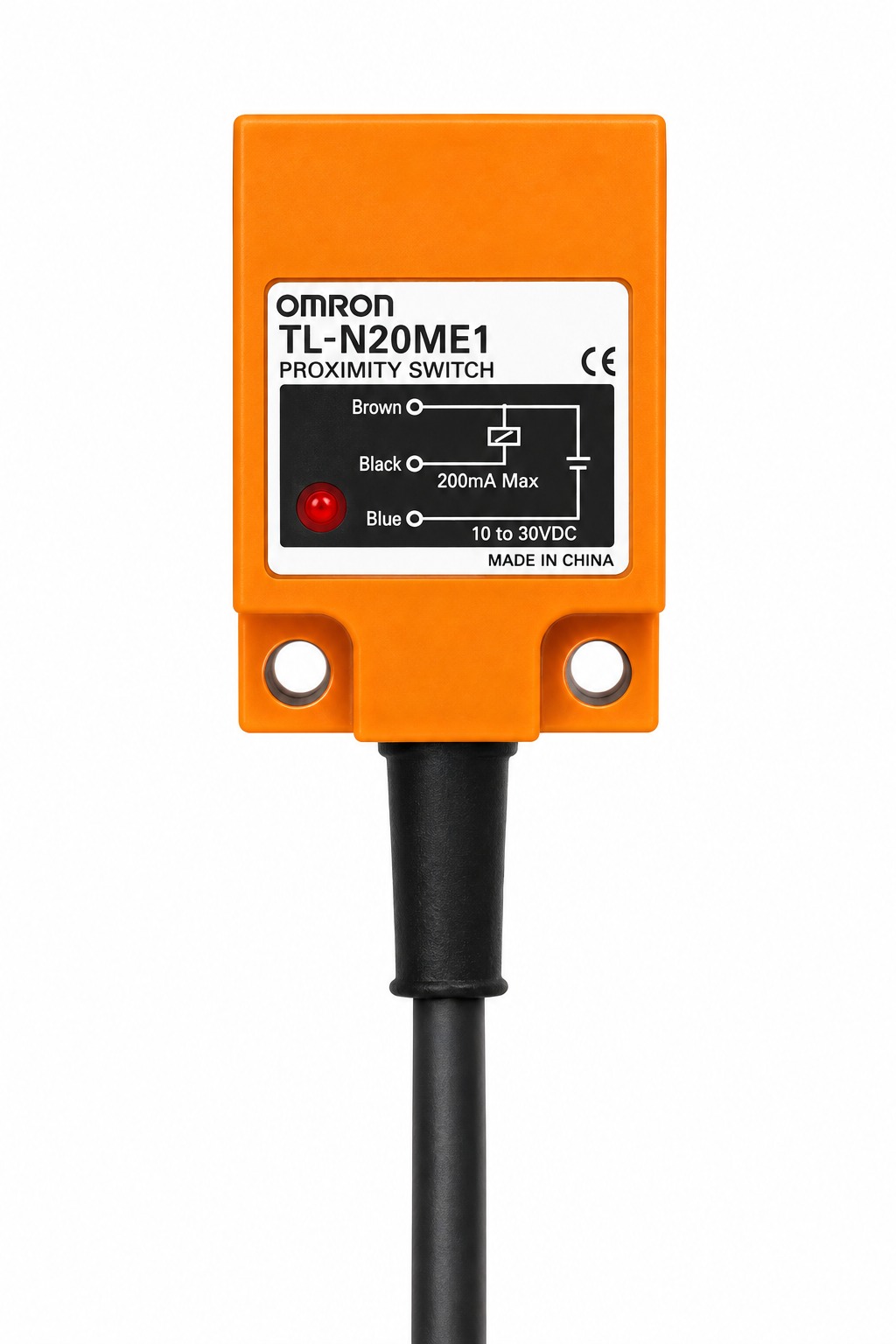

Omron TL-N20ME1 là cảm biến tiệm cận cảm ứng từ dạng vuông, dùng để phát hiện vật thể kim loại trong các hệ thống tự động hóa công nghiệp. Model có khoảng cách phát hiện danh định 20 mm, sử dụng nguồn DC 3 dây và ngõ ra NPN NO. Cảm biến có thể được sử dụng trong các ứng dụng kiểm tra vị trí chi tiết, phát hiện hành trình và giám sát chuyển động trên máy móc.
Đối với doanh nghiệp cần thay thế thiết bị hoặc chuẩn bị vật tư bảo trì, cần xác nhận đúng cấu hình DC 3 dây NPN trước khi đặt hàng. Việc chọn đúng kiểu ngõ ra và điện áp nguồn giúp hạn chế sai lệch tín hiệu khi kết nối với PLC hoặc bộ điều khiển hiện có.
Bảng thông số giúp bộ phận kỹ thuật và thu mua đối chiếu model khi lựa chọn cảm biến cho máy mới hoặc thay thế thiết bị đang sử dụng.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20ME1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | DC 3 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu ngõ ra | NPN |
| Chế độ hoạt động | NO - thường mở |
| Dòng tiêu thụ | Tối đa 8 mA tại 12 VDC; tối đa 15 mA tại 24 VDC |
| Khả năng đóng cắt tải | Tối đa 100 mA tại 12 VDC; tối đa 200 mA tại 24 VDC |
| Điện áp dư ngõ ra | Tối đa 1 V tại dòng tải 200 mA |
| Tần số đáp ứng | 40 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo phát hiện màu đỏ |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
| Chiều dài cáp | 2 m đối với phiên bản TL-N20ME1 2M |
Khoảng cách phát hiện được xác định theo điều kiện tiêu chuẩn của nhà sản xuất. Với vật thể kim loại không có từ tính hoặc có kích thước nhỏ hơn vật thể tiêu chuẩn, khoảng cách phát hiện có thể giảm. Cần đánh giá điều kiện lắp đặt và vật thể mục tiêu trước khi đưa cảm biến vào vận hành.
TL-N20ME1 sử dụng ngõ ra NPN 3 dây, khác với các phiên bản DC 2 dây trong cùng dòng TL-N. Khi kết nối với PLC hoặc bộ điều khiển, cần xác nhận kiểu đầu vào tương thích với ngõ ra NPN và đấu dây theo sơ đồ của nhà sản xuất.

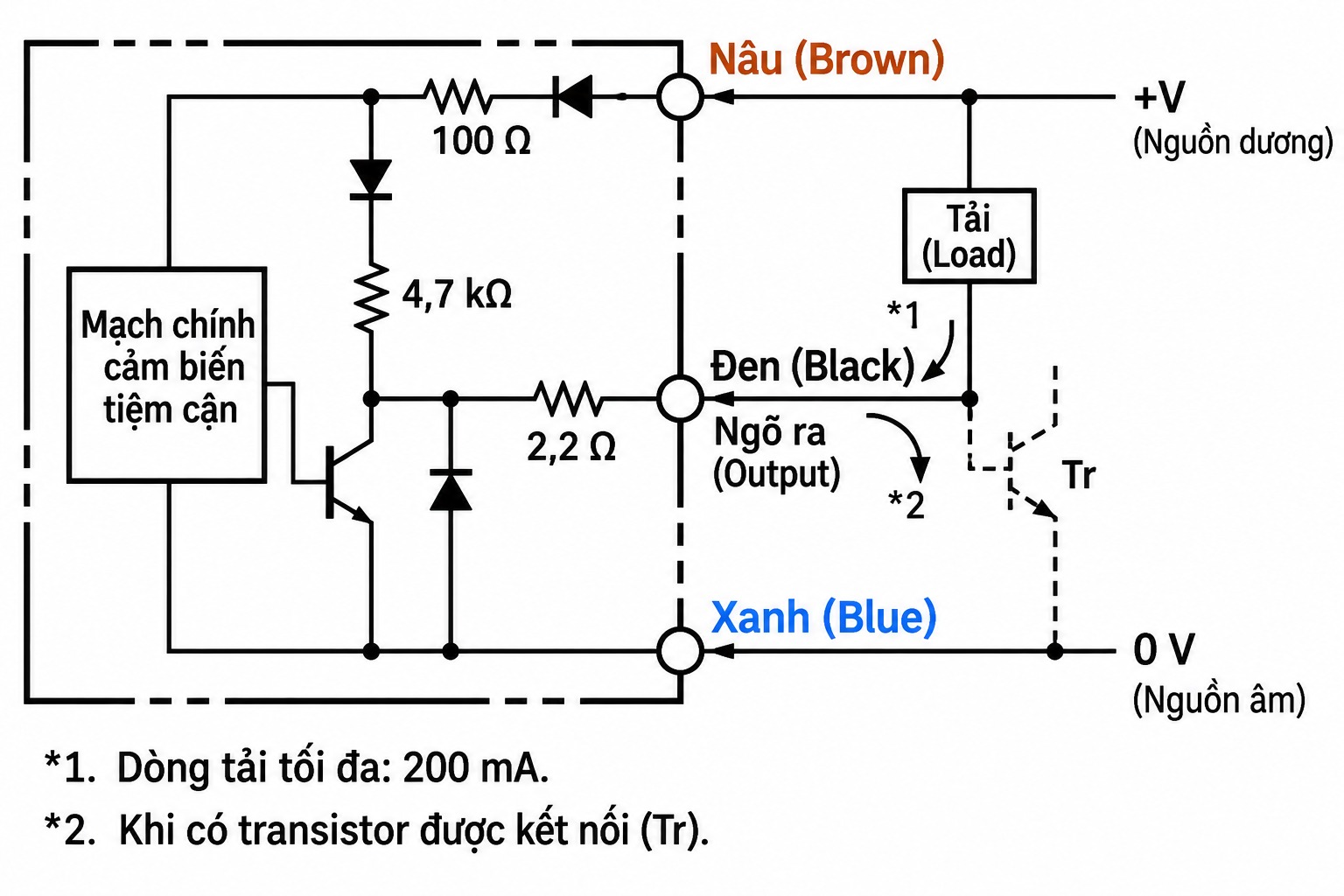

Trước khi lắp đặt, cần kiểm tra sơ đồ đúng model TL-N20ME1 và xác nhận thiết bị nhận tín hiệu sử dụng đầu vào tương thích NPN. Không áp dụng trực tiếp sơ đồ của cảm biến PNP hoặc cảm biến DC 2 dây cho model này.
Ngắt nguồn trước khi đấu nối. Sau khi hoàn thành, kiểm tra cực tính nguồn, dây tín hiệu và dòng tải trước khi cấp điện trở lại. Việc lắp đặt cần được thực hiện bởi người có chuyên môn điện công nghiệp.

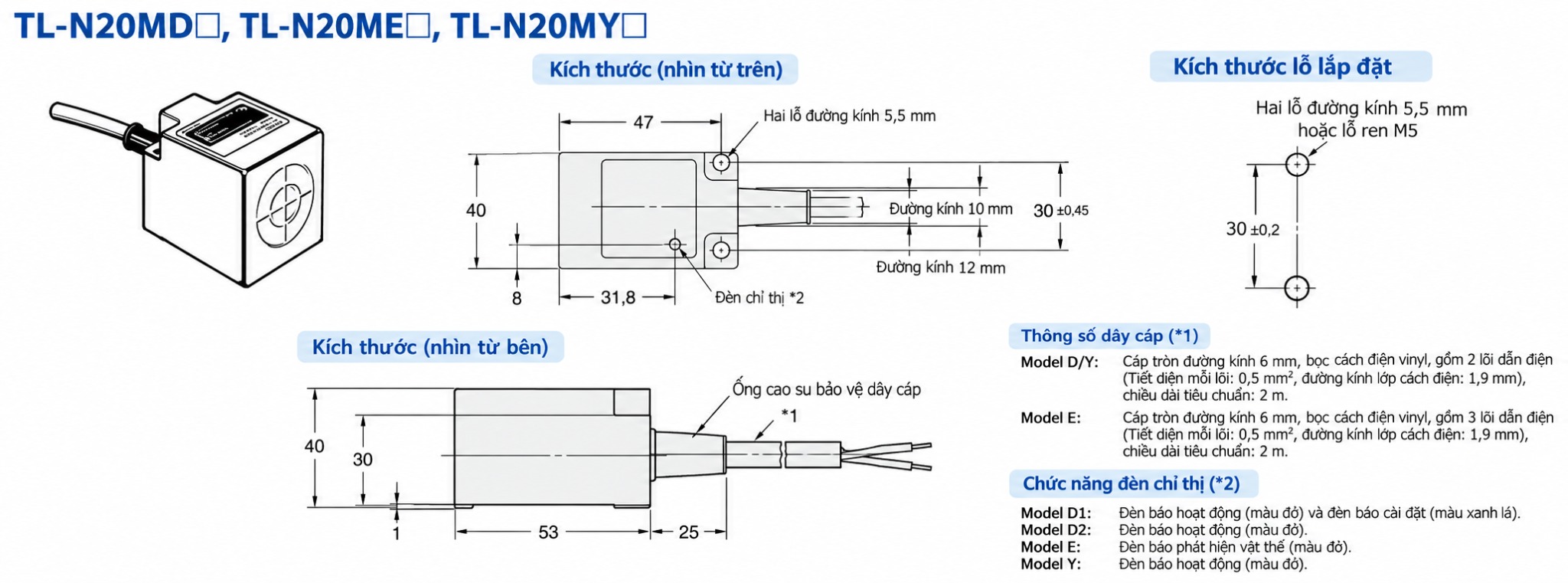

Đối với công tác thay thế cảm biến trên máy đang vận hành, kích thước thân và vị trí gá lắp cần được xác nhận trước khi đặt hàng. Bản vẽ giúp kỹ thuật viên kiểm tra không gian lắp đặt, vị trí bắt cố định và khoảng cách đến vật thể cần phát hiện.
Catalogue kỹ thuật cung cấp thêm thông tin về các model trong dòng TL-N/TL-Q, đặc tính hoạt động và những lưu ý khi lắp đặt. Khi lựa chọn cảm biến thay thế, doanh nghiệp nên đối chiếu chính xác mã hàng, nguồn cấp và kiểu ngõ ra trước khi xác nhận đặt mua.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu cần đối chiếu thêm các model có khoảng cách phát hiện hoặc kiểu ngõ ra khác, bạn có thể tham khảo bài tổng hợp dòng TL-N. Việc so sánh đúng cấu hình DC 2 dây, DC 3 dây NPN và các chế độ NO hoặc NC giúp giảm nguy cơ chọn nhầm model khi mua vật tư.
Xem danh sách cảm biến tiệm cận Omron TL-N
Khi yêu cầu báo giá cho nhu cầu bảo trì hoặc mua vật tư sản xuất, doanh nghiệp nên cung cấp mã TL-N20ME1, số lượng cần mua, điện áp nguồn và thông tin bộ điều khiển đang sử dụng. Những thông tin này giúp kiểm tra khả năng tương thích trước khi xác nhận đơn hàng.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
