Cảm biến tiệm cận Omron TL-N20MD2 phát hiện kim loại ở khoảng cách danh định 20 mm, sử dụng nguồn DC 2 dây và ngõ ra NC. Sản phẩm phù hợp cho các ứng dụng phát hiện vị trí, kiểm soát hành trình và tự động hóa máy móc. Khi thay thế cảm biến hiện hữu, cần kiểm tra điện áp nguồn, dòng tải, logic tín hiệu và kích thước lắp đặt.

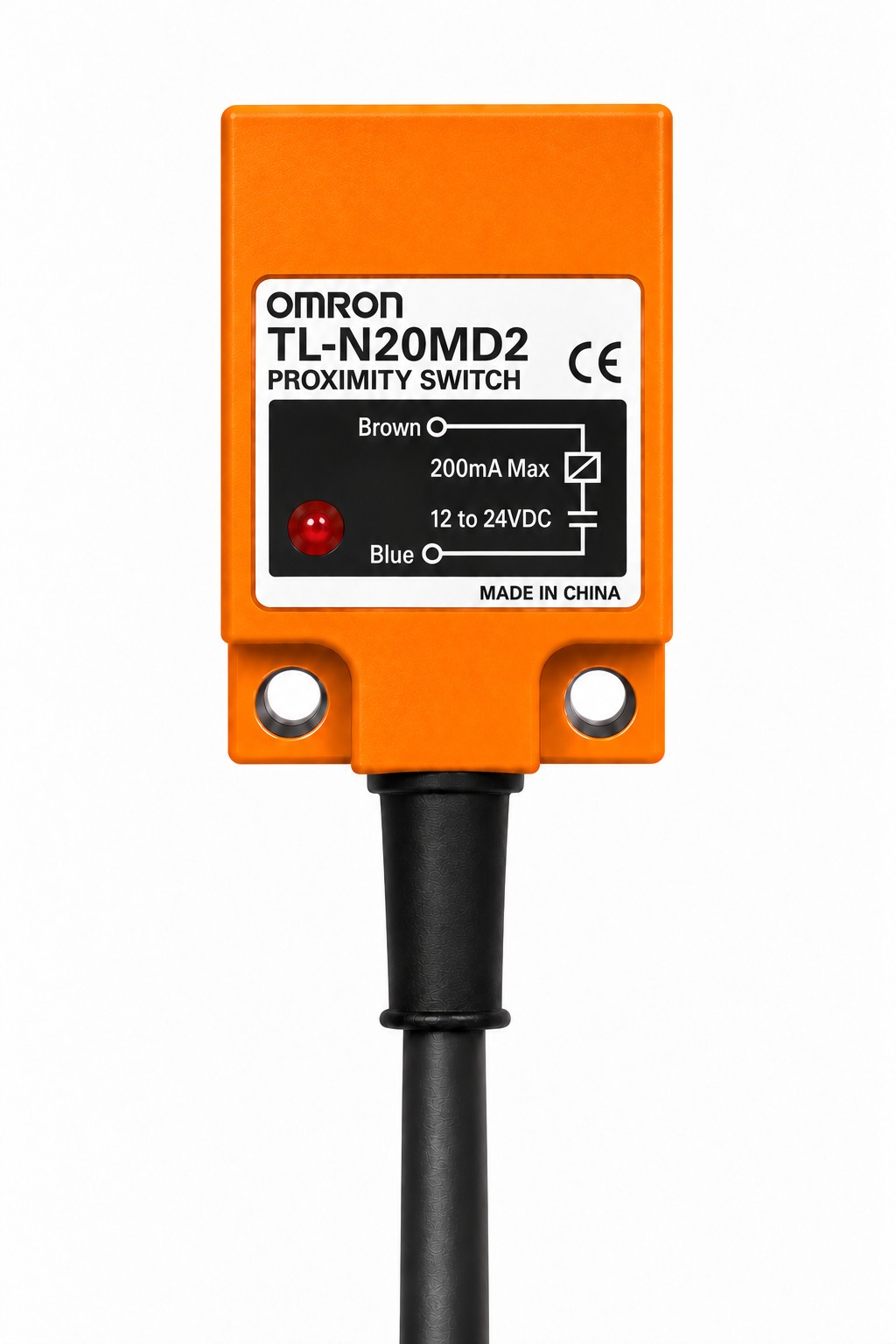

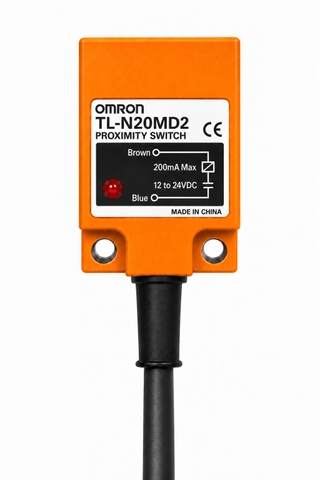

Omron TL-N20MD2 là cảm biến tiệm cận cảm ứng từ dạng vuông, được sử dụng để phát hiện vật thể kim loại trong các hệ thống máy móc và dây chuyền tự động hóa. Model có khoảng cách phát hiện danh định 20 mm, nguồn DC 2 dây và ngõ ra NC, phù hợp với những ứng dụng cần nhận biết vị trí hoặc trạng thái của chi tiết kim loại mà không cần tiếp xúc trực tiếp.
Đối với doanh nghiệp cần thay thế cảm biến trong quá trình bảo trì, việc lựa chọn đúng phiên bản ngõ ra rất quan trọng. TL-N20MD2 có chế độ NC, vì vậy cần kiểm tra logic tín hiệu, điện áp nguồn và điều kiện đấu nối trước khi đưa vào hệ thống hiện có.
Thông số dưới đây giúp bộ phận kỹ thuật và thu mua đối chiếu model khi lập danh sách vật tư hoặc tìm cảm biến thay thế. Cần kiểm tra cấu hình thực tế của thiết bị trước khi đặt hàng để bảo đảm tương thích với hệ thống điều khiển.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20MD2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | DC 2 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Chế độ ngõ ra | NC - thường đóng |
| Dòng tải đóng cắt | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0.8 mA |
| Điện áp dư ngõ ra | Tối đa 3.3 V theo điều kiện quy định của nhà sản xuất |
| Tần số đáp ứng | 300 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo hoạt động màu đỏ |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
Khoảng cách phát hiện được xác định theo điều kiện tiêu chuẩn của nhà sản xuất. Với vật thể làm từ kim loại không có từ tính hoặc có kích thước nhỏ hơn mục tiêu tiêu chuẩn, khoảng cách phát hiện có thể giảm. Cần bố trí khoảng cách làm việc phù hợp với vật liệu và điều kiện vận hành thực tế.
TL-N20MD2 được thiết kế cho các hệ thống sử dụng nguồn DC và yêu cầu tín hiệu ngõ ra NC. Khi vật thể kim loại đi vào vùng phát hiện, trạng thái đóng cắt thay đổi theo nguyên lý hoạt động của cảm biến. Do đó, việc xác nhận đúng logic tín hiệu là bước cần thiết khi tích hợp vào PLC, rơ le hoặc mạch điều khiển máy.

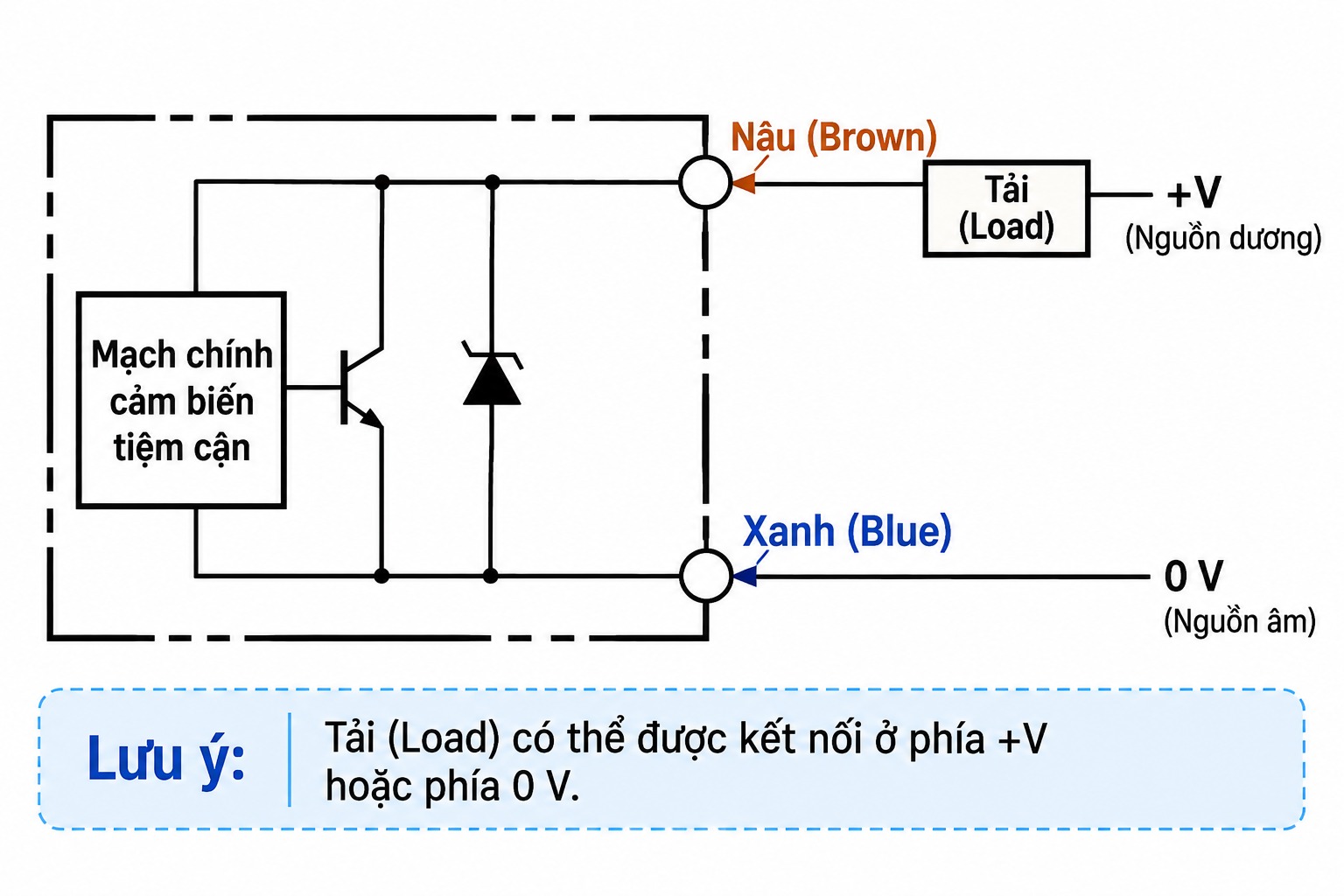

Khi lắp đặt TL-N20MD2, cần đối chiếu sơ đồ đấu dây với nguồn cấp và thiết bị nhận tín hiệu. Đối với cảm biến DC 2 dây, dòng rò và điện áp dư là những thông số cần được tính đến để bảo đảm mạch đầu vào hoạt động đúng yêu cầu.
Ngắt nguồn trước khi đấu nối. Kiểm tra đúng model, cực tính, điện áp và dòng tải cho phép trước khi cấp nguồn trở lại. Việc lắp đặt nên do người có chuyên môn điện công nghiệp thực hiện.

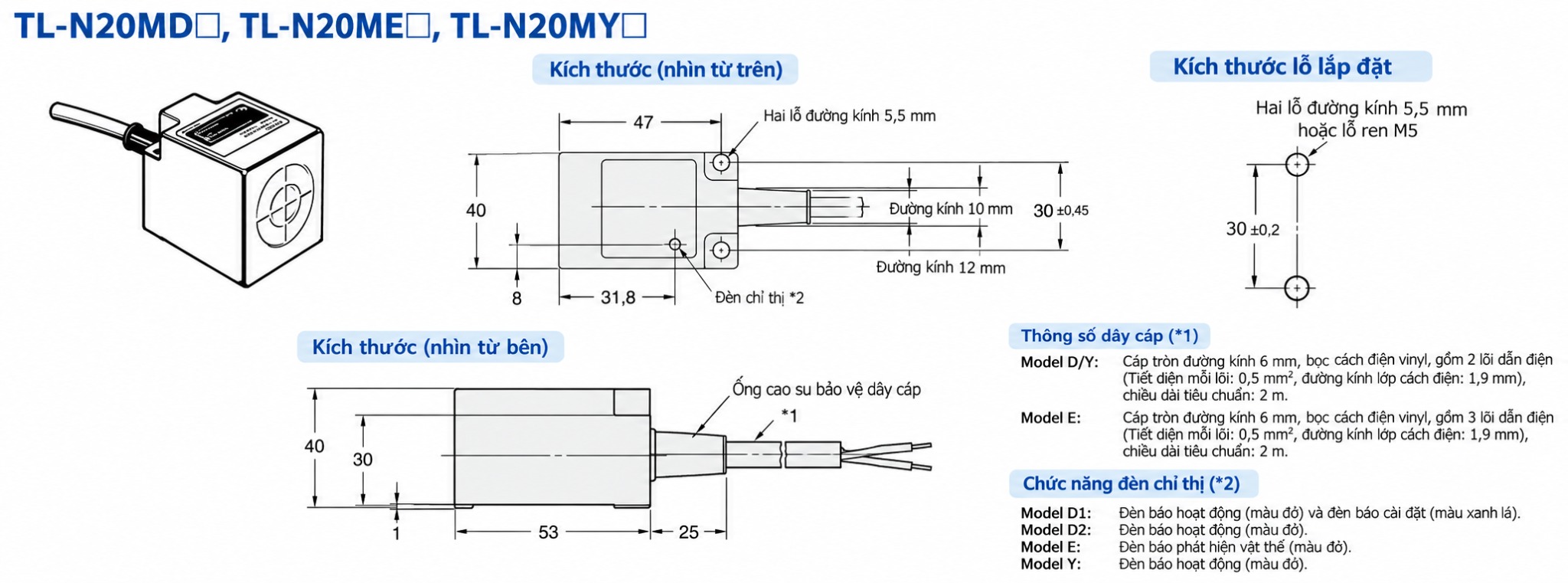

Trước khi thay cảm biến trên dây chuyền đang vận hành, cần kiểm tra kích thước thân và vị trí lắp đặt để xác định khả năng sử dụng lại giá đỡ hiện có. Bản vẽ giúp kỹ thuật viên đối chiếu không gian gá lắp và bố trí cảm biến so với chi tiết cần phát hiện.
Catalogue dòng TL-N/TL-Q cung cấp thông tin để đối chiếu đặc tính hoạt động, thông số điện và điều kiện lắp đặt. Khi sử dụng cảm biến cho mục đích thay thế, doanh nghiệp nên kiểm tra chính xác mã model và chế độ ngõ ra trước khi xác nhận đơn hàng.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu cần so sánh các model có khoảng cách phát hiện hoặc kiểu ngõ ra khác nhau, bạn có thể xem bài tổng hợp dòng TL-N. Việc đối chiếu mã sản phẩm trước khi đặt mua giúp hạn chế nhầm lẫn giữa các phiên bản NO, NC và các cấu hình nguồn khác nhau.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N
Đối với nhu cầu mua vật tư bảo trì hoặc thay thế cảm biến trong dây chuyền sản xuất, doanh nghiệp nên cung cấp mã TL-N20MD2, số lượng cần mua, điện áp sử dụng và thông tin thiết bị hiện hữu để được hỗ trợ kiểm tra cấu hình.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
