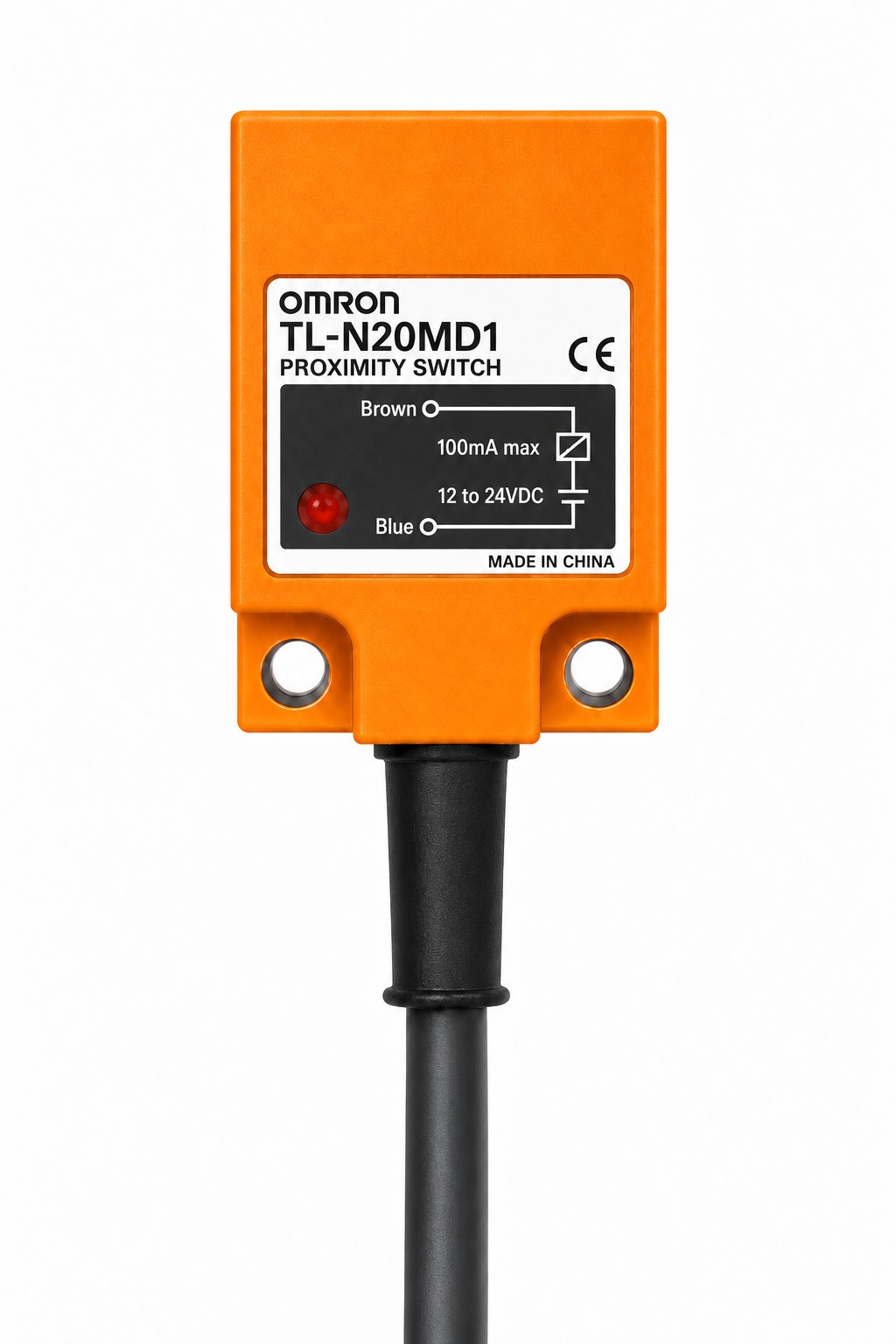

Cảm biến tiệm cận Omron TL-N20MD1 có khoảng cách phát hiện danh định 20 mm, sử dụng nguồn DC 2 dây và ngõ ra NO. Sản phẩm phù hợp cho các ứng dụng phát hiện vị trí, kiểm tra hành trình và nhận biết chi tiết kim loại trong máy móc công nghiệp. Khi lựa chọn thay thế, cần đối chiếu điện áp, dòng tải, logic tín hiệu và kích thước lắp đặt với hệ thống hiện có.
Trong các hệ thống tự động hóa công nghiệp, khoảng cách phát hiện là yếu tố quan trọng khi lựa chọn cảm biến cho cơ cấu chuyển động, băng tải và máy gia công. Omron TL-N20MD1 là cảm biến tiệm cận cảm ứng từ dạng vuông, sử dụng nguồn DC 2 dây và ngõ ra NO, với khoảng cách phát hiện danh định 20 mm.
Model này phù hợp để xem xét trong các ứng dụng cần phát hiện chi tiết kim loại mà không tiếp xúc trực tiếp. Đối với doanh nghiệp mua vật tư bảo trì hoặc thay thế cảm biến trên dây chuyền đang vận hành, cần kiểm tra cả sơ đồ điện, dòng tải và điều kiện lắp đặt trước khi xác nhận mã hàng.
Bảng thông số giúp kỹ thuật viên và nhân viên thu mua đối chiếu model trong quá trình lập danh sách vật tư, sửa chữa máy hoặc lựa chọn cảm biến mới. Cần kiểm tra kỹ mã sản phẩm và điều kiện vận hành để bảo đảm thiết bị phù hợp với ứng dụng thực tế.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20MD1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | DC 2 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Chế độ ngõ ra | NO - thường mở |
| Dòng tải đóng cắt | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0.8 mA |
| Điện áp dư ngõ ra | Tối đa 3.3 V theo điều kiện quy định của nhà sản xuất |
| Tần số đáp ứng | 300 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
Khoảng cách phát hiện được công bố theo điều kiện tiêu chuẩn. Khi sử dụng kim loại không có từ tính hoặc vật thể có kích thước nhỏ hơn mục tiêu tiêu chuẩn, khoảng cách phát hiện có thể giảm. Nên kiểm tra điều kiện lắp đặt và thử nghiệm thực tế trước khi đưa cảm biến vào vận hành chính thức.
Khoảng cách phát hiện 20 mm giúp TL-N20MD1 phù hợp với những vị trí mà cảm biến có khoảng cách ngắn hơn không đáp ứng được yêu cầu bố trí. Tuy nhiên, khoảng cách làm việc cần được xác định theo vật liệu mục tiêu, độ rung, dung sai cơ khí và điều kiện hoạt động của máy.
TL-N20MD1 sử dụng ngõ ra NO, vì vậy cần xác nhận logic tín hiệu phù hợp với chương trình PLC hoặc mạch điều khiển hiện hữu. Nếu thay thế cảm biến NC bằng phiên bản NO mà không điều chỉnh thiết kế hoặc chương trình điều khiển, trạng thái tín hiệu có thể không đáp ứng yêu cầu của máy.
Đối với cấu hình DC 2 dây, kỹ thuật viên cũng cần lưu ý dòng rò và điện áp dư của ngõ ra. Hai thông số này có thể ảnh hưởng đến khả năng nhận tín hiệu của một số thiết bị đầu vào, đặc biệt khi sử dụng tải có dòng làm việc thấp.

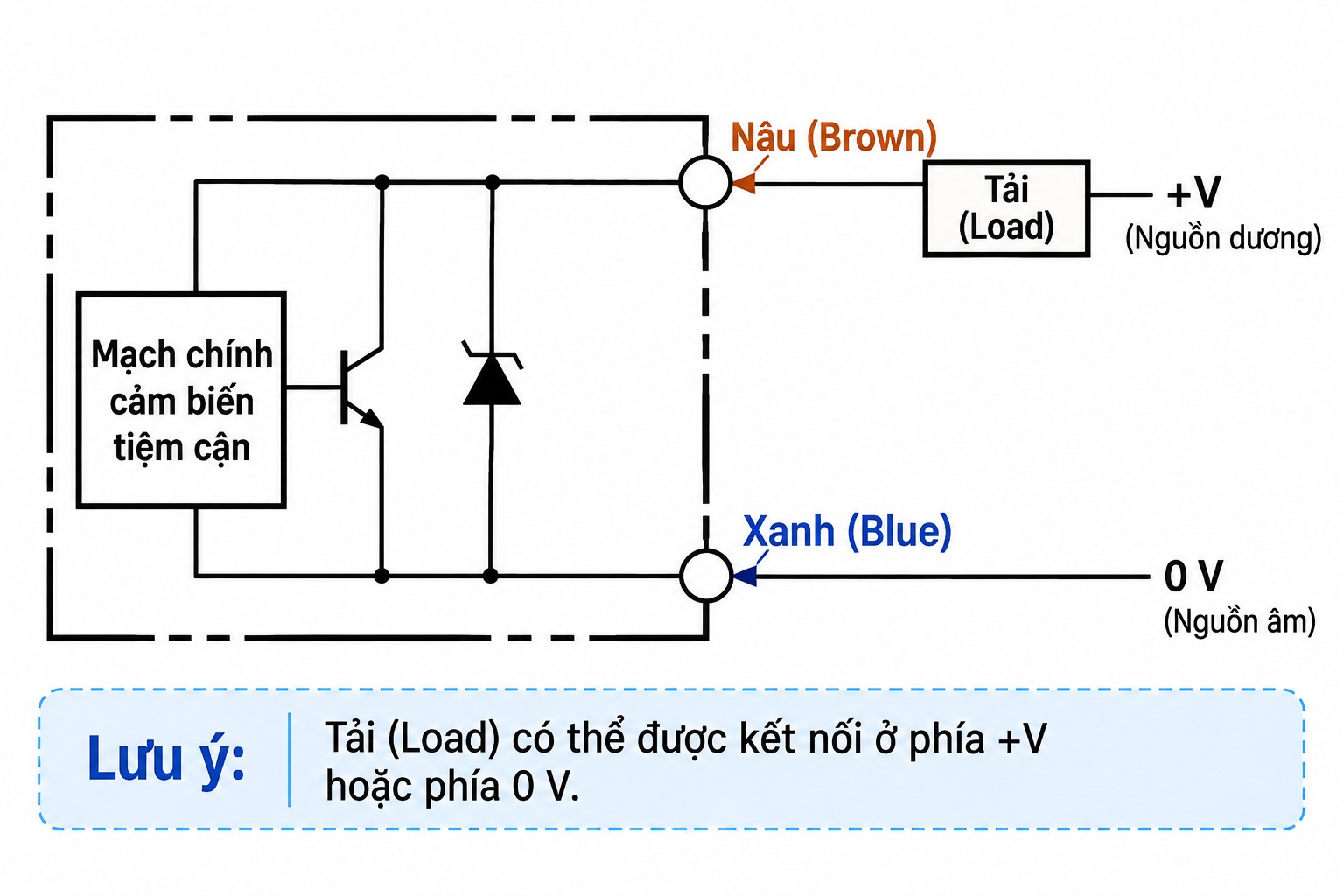

Trước khi đấu nối, hãy xác nhận sơ đồ đúng model, điện áp nguồn và giới hạn dòng tải. Không áp dụng sơ đồ của cảm biến AC 2 dây hoặc DC 3 dây NPN/PNP thay cho model TL-N20MD1.
Ngắt nguồn điện trước khi đấu nối. Sau khi hoàn tất, kiểm tra lại dây dẫn, tải và trạng thái tín hiệu trước khi đưa máy vào vận hành. Việc lắp đặt cần được thực hiện bởi người có chuyên môn điện công nghiệp.

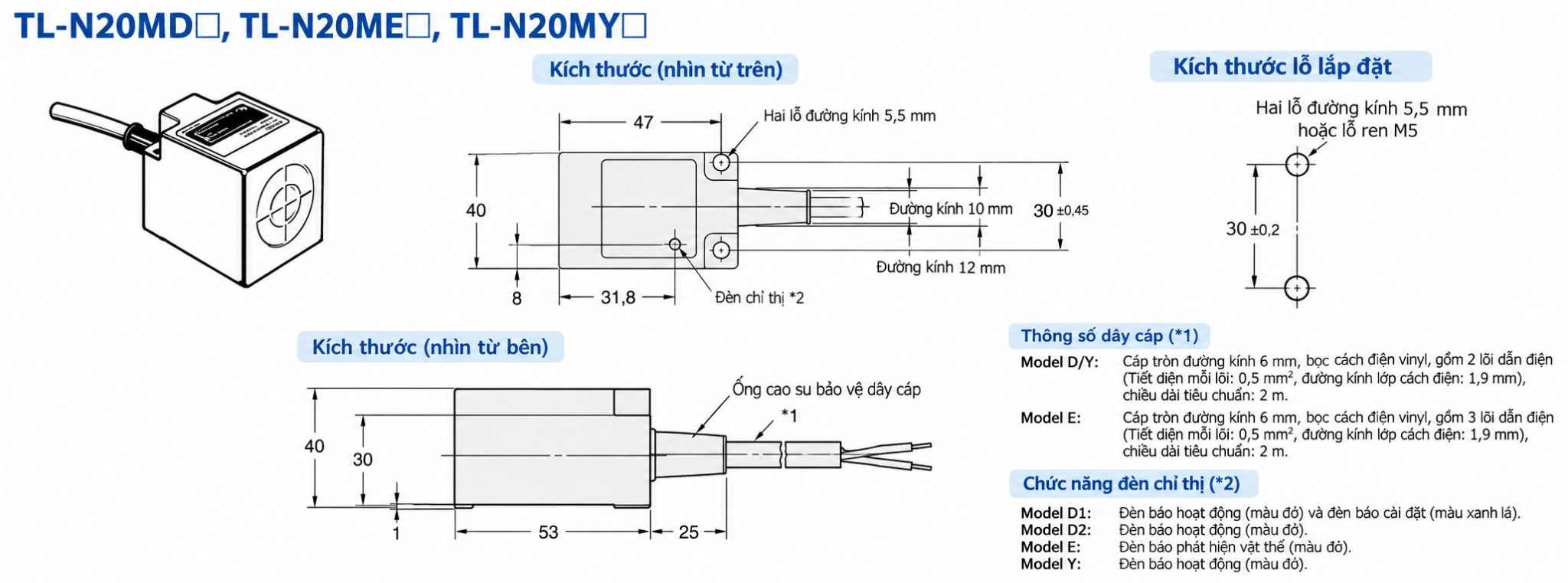

Với các thiết bị được lắp trên máy sản xuất, kích thước thân cảm biến và vị trí gá cố định cần được kiểm tra trước khi đặt hàng. Đối chiếu bản vẽ với thiết bị đang sử dụng giúp hạn chế việc phải gia công lại giá đỡ hoặc điều chỉnh vị trí lắp đặt.
Để kiểm tra các điều kiện sử dụng, thông số điện và lưu ý lắp đặt, khách hàng có thể tham khảo catalogue kỹ thuật của dòng TL-N/TL-Q. Khi cần thay thế cảm biến, hãy đối chiếu chính xác mã model và cấu hình ngõ ra trước khi xác nhận đặt hàng.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu doanh nghiệp đang so sánh các cảm biến trong cùng dòng, bài tổng hợp TL-N sẽ giúp đối chiếu các model theo khoảng cách phát hiện và kiểu ngõ ra. Hãy kiểm tra kỹ yêu cầu của máy để lựa chọn phiên bản phù hợp, thay vì chỉ dựa vào hình dạng cảm biến.
Xem danh sách cảm biến tiệm cận Omron TL-N
Đối với nhu cầu mua vật tư bảo trì, thay thế cảm biến hoặc trang bị cho dây chuyền mới, doanh nghiệp nên cung cấp mã TL-N20MD1, số lượng cần mua, điện áp nguồn và thông tin về thiết bị đang sử dụng. Những dữ liệu này giúp việc kiểm tra cấu hình và tư vấn thay thế sát với yêu cầu thực tế hơn.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu doanh nghiệp.
