Cảm biến tiệm cận Omron TL-N12MD2 phát hiện kim loại ở khoảng cách danh định 12 mm, sử dụng nguồn DC 2 dây và ngõ ra NC. Thiết bị phù hợp cho các hệ thống kiểm tra vị trí, đếm chi tiết và tự động hóa máy móc. Khi thay thế cảm biến hiện hữu, cần kiểm tra điện áp, dòng tải, logic tín hiệu và điều kiện lắp đặt để bảo đảm tương thích.

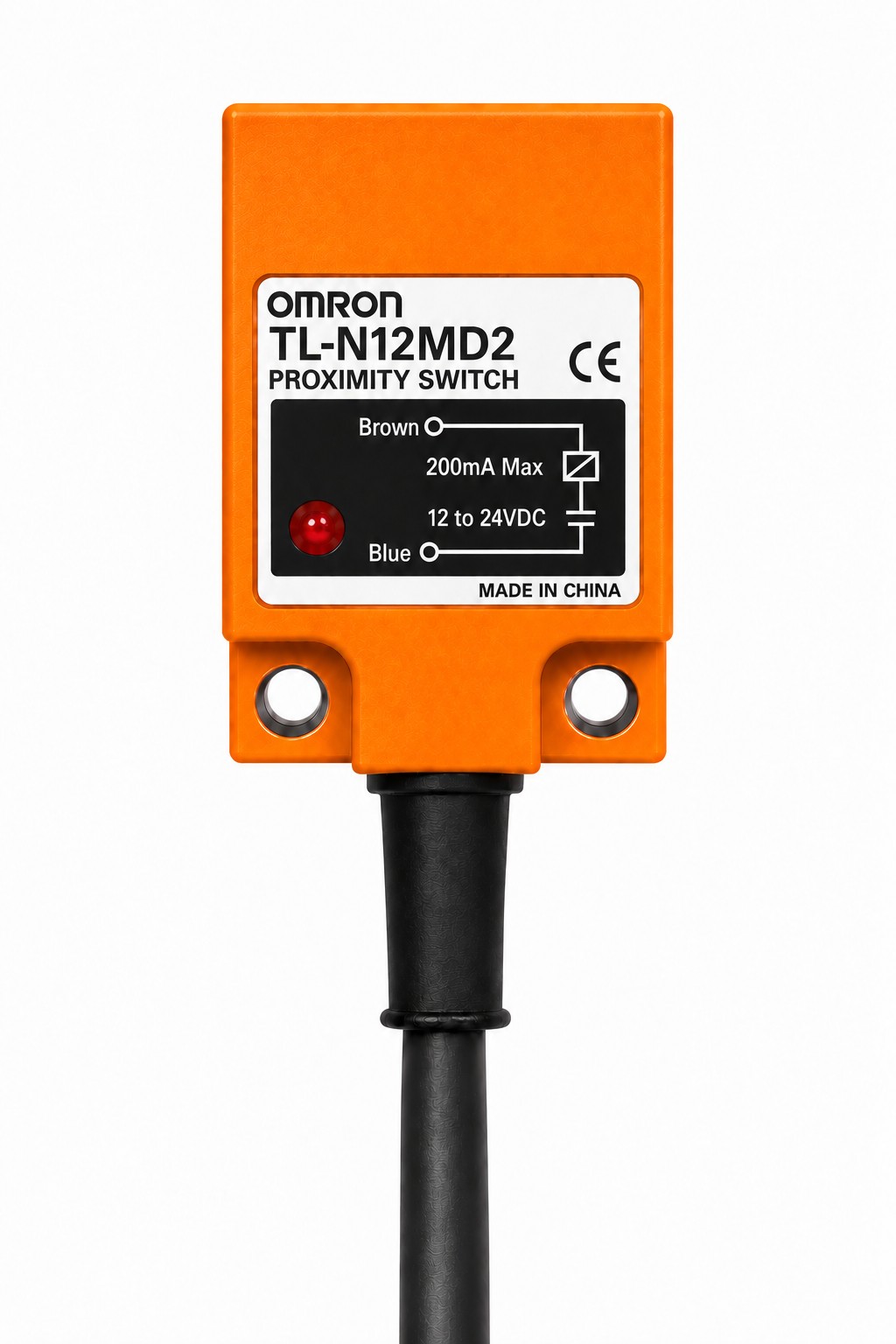

Trong các hệ thống máy tự động, việc phát hiện chính xác vị trí chi tiết kim loại giúp thiết bị vận hành ổn định và hỗ trợ kiểm soát chu trình sản xuất. Cảm biến tiệm cận Omron TL-N12MD2 được thiết kế cho nhiệm vụ phát hiện kim loại không tiếp xúc, với khoảng cách phát hiện danh định 12 mm và cấu hình nguồn DC 2 dây.
Model TL-N12MD2 sử dụng ngõ ra NC, phù hợp với những ứng dụng yêu cầu logic tín hiệu thường đóng. Khi mua cảm biến để thay thế thiết bị đang sử dụng, bộ phận kỹ thuật nên kiểm tra kỹ mã model, điện áp nguồn, dòng tải và cách đấu nối để tránh ảnh hưởng đến hoạt động của mạch điều khiển.
Các thông số dưới đây giúp doanh nghiệp đối chiếu model khi lập danh sách vật tư, bảo trì máy hoặc lựa chọn cảm biến thay thế. Đặc biệt, cần phân biệt phiên bản TL-N12MD2 với TL-N12MD1 vì hai model có chế độ ngõ ra khác nhau.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N12MD2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 30 x 30.5 x 52.5 mm |
| Khoảng cách phát hiện | 12 mm ±10% |
| Khoảng cách cài đặt | 0 đến 9.6 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp | DC 2 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Chế độ ngõ ra | NC - thường đóng |
| Dòng tải đóng cắt | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0.8 mA |
| Điện áp dư ngõ ra | Tối đa 3.3 V theo điều kiện quy định của nhà sản xuất |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo hoạt động màu đỏ |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
| Chiều dài cáp theo phiên bản 2M | 2 m |
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước vật thể và điều kiện lắp đặt. Với kim loại không có từ tính, khoảng cách phát hiện có thể giảm. Khi thiết kế hệ thống, nên bố trí khoảng cách vận hành phù hợp thay vì sử dụng cảm biến liên tục tại giới hạn phát hiện danh định.
Điểm cần lưu ý khi chọn TL-N12MD2 là chế độ ngõ ra NC. Đây là yếu tố quan trọng đối với hệ thống đang sử dụng tín hiệu từ cảm biến để điều khiển PLC, rơ le hoặc các cơ cấu tự động. Nếu thay thế một model có ngõ ra NO bằng phiên bản NC mà không kiểm tra mạch, logic điều khiển có thể bị thay đổi.
Đối với cảm biến DC 2 dây, ngoài điện áp nguồn và dòng tải, cần lưu ý dòng rò và điện áp dư ngõ ra. Các thông số này có thể ảnh hưởng đến khả năng nhận tín hiệu của thiết bị điều khiển, đặc biệt trong những mạch có dòng đầu vào thấp.

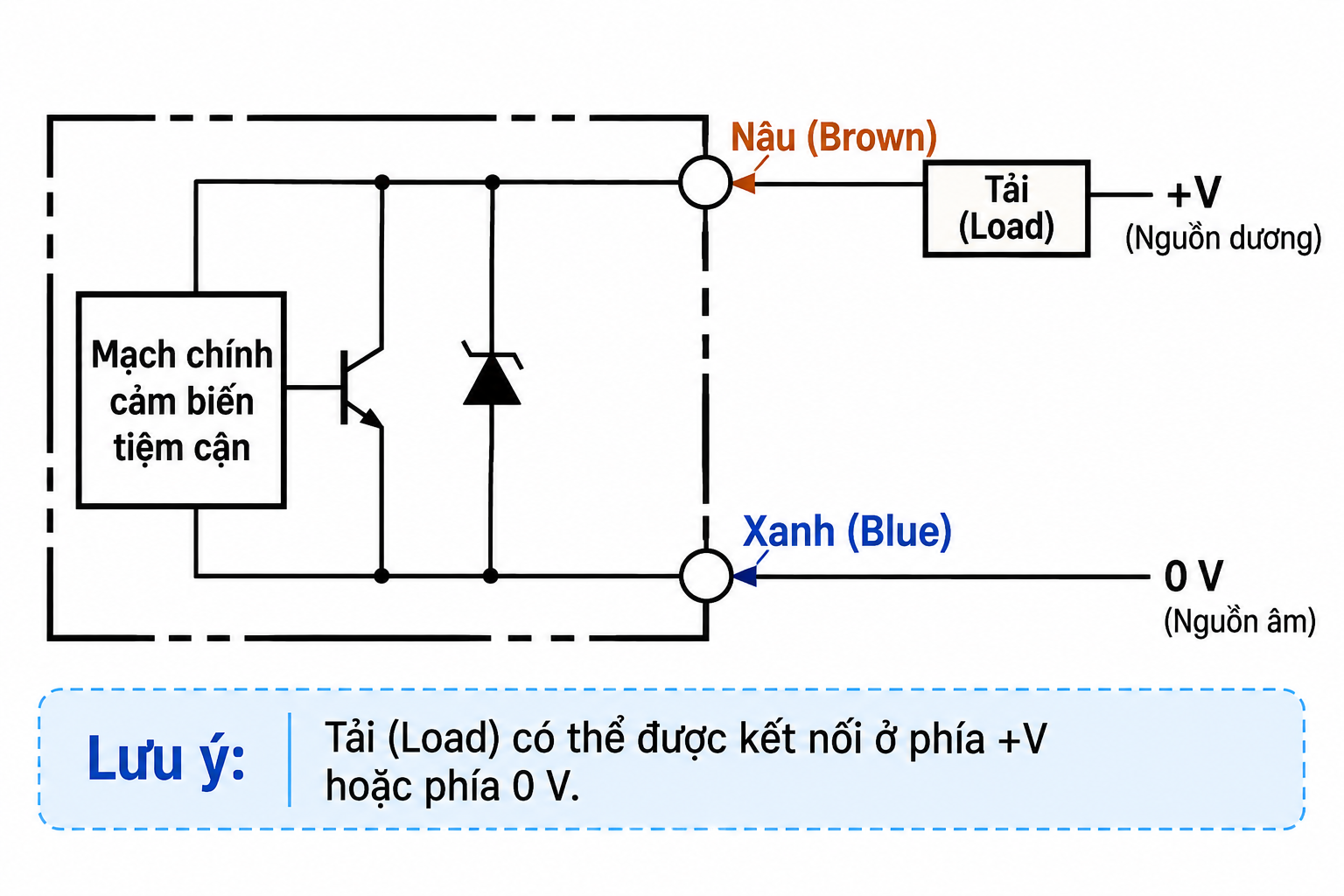

Trước khi cấp nguồn, hãy kiểm tra sơ đồ đúng model và xác nhận khả năng tương thích với mạch tải. Ngắt nguồn điện trong quá trình đấu nối và thực hiện bởi người có chuyên môn kỹ thuật.

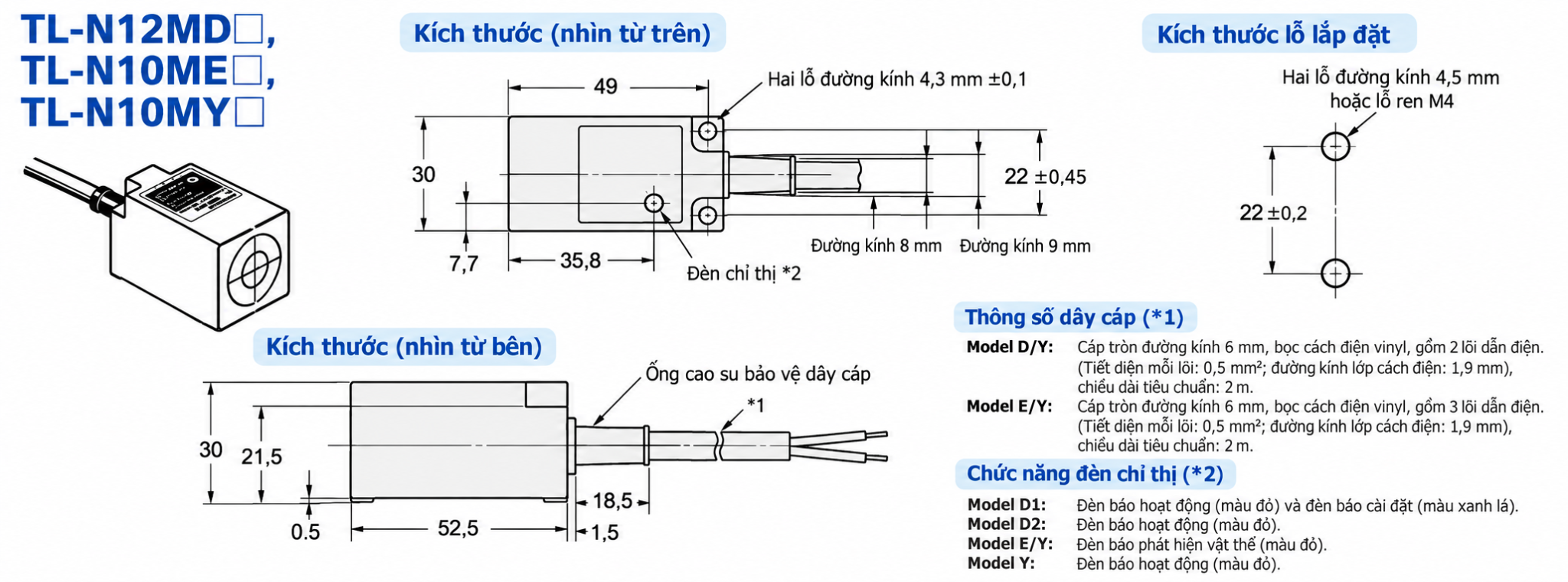

Khi thay cảm biến trong dây chuyền đang vận hành, việc giữ nguyên vị trí gá lắp có thể giúp giảm thời gian dừng máy. Kỹ thuật viên nên kiểm tra kích thước thân, vị trí bắt cố định và khoảng cách đến vật thể cần phát hiện trước khi xác nhận mã hàng.
Catalogue kỹ thuật cung cấp thêm thông tin để kiểm tra đặc tính hoạt động, cách lắp đặt và các lưu ý khi sử dụng cảm biến. Doanh nghiệp nên tham khảo tài liệu trước khi thay thế model, nhất là khi cần giữ nguyên logic điều khiển của hệ thống hiện có.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu cần lựa chọn cảm biến có khoảng cách phát hiện hoặc cấu hình ngõ ra khác, bạn có thể tham khảo bài tổng hợp dòng TL-N. Việc đối chiếu các model trong cùng dòng giúp bộ phận kỹ thuật và thu mua xác định mã phù hợp trước khi đặt hàng.
Xem danh sách cảm biến tiệm cận Omron TL-N
Khi yêu cầu báo giá cho nhu cầu bảo trì hoặc mua vật tư sản xuất, doanh nghiệp nên cung cấp mã TL-N12MD2, số lượng, điện áp nguồn và thông tin thiết bị đang sử dụng. Những dữ liệu này giúp việc kiểm tra cấu hình và tư vấn thay thế sát với yêu cầu thực tế hơn.
Nếu cần hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra model, tư vấn lựa chọn và nhận báo giá theo nhu cầu của doanh nghiệp.
