Cảm biến tiệm cận Omron TL-N12MD1 có khoảng cách phát hiện 12 mm, nguồn DC 2 dây và ngõ ra NO. Thiết bị phù hợp cho các ứng dụng phát hiện vị trí chi tiết kim loại trong máy móc và dây chuyền tự động hóa. Khi chọn mua để thay thế, cần kiểm tra điện áp DC, dòng tải, logic tín hiệu và kích thước lắp đặt để bảo đảm tương thích với hệ thống hiện có.

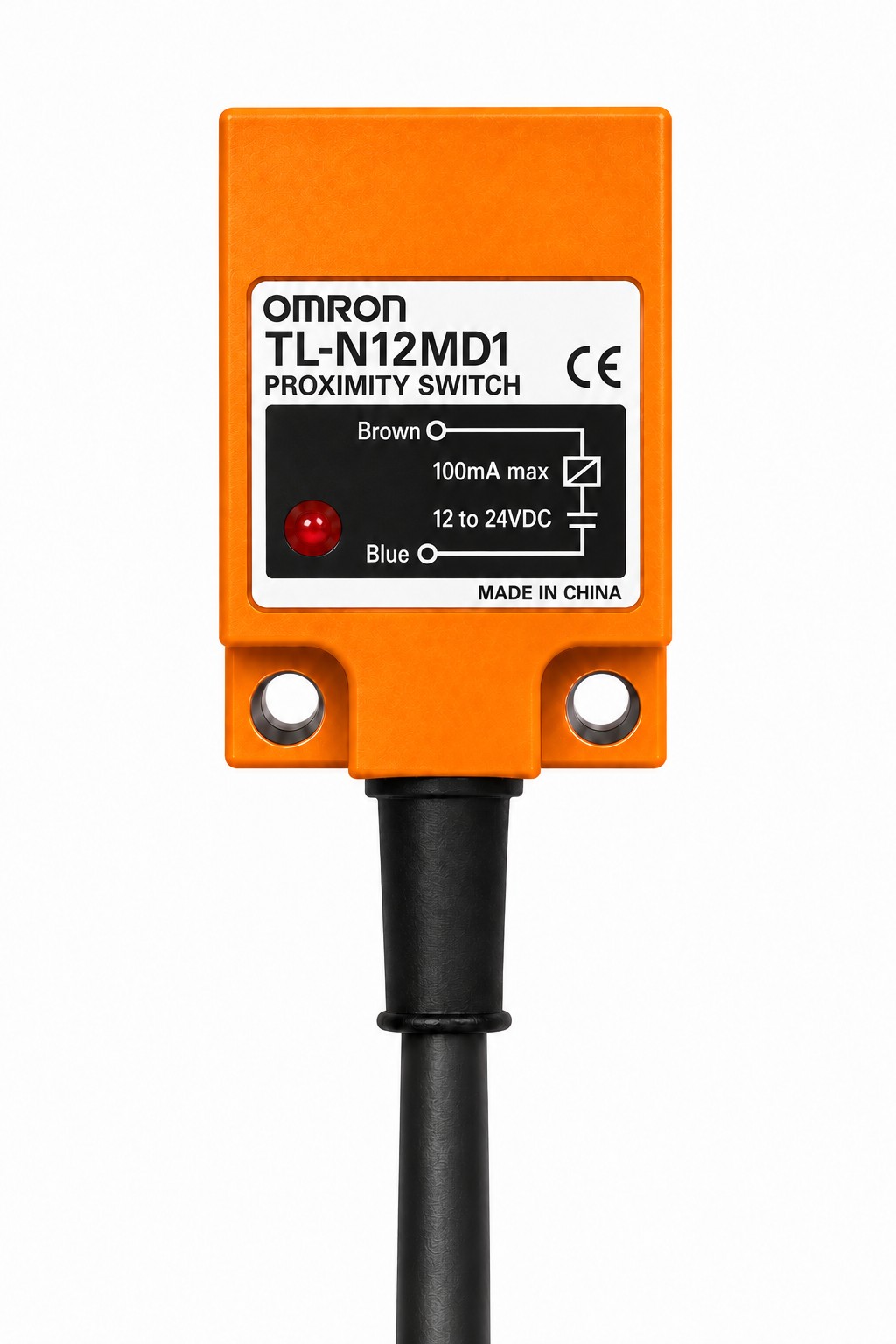

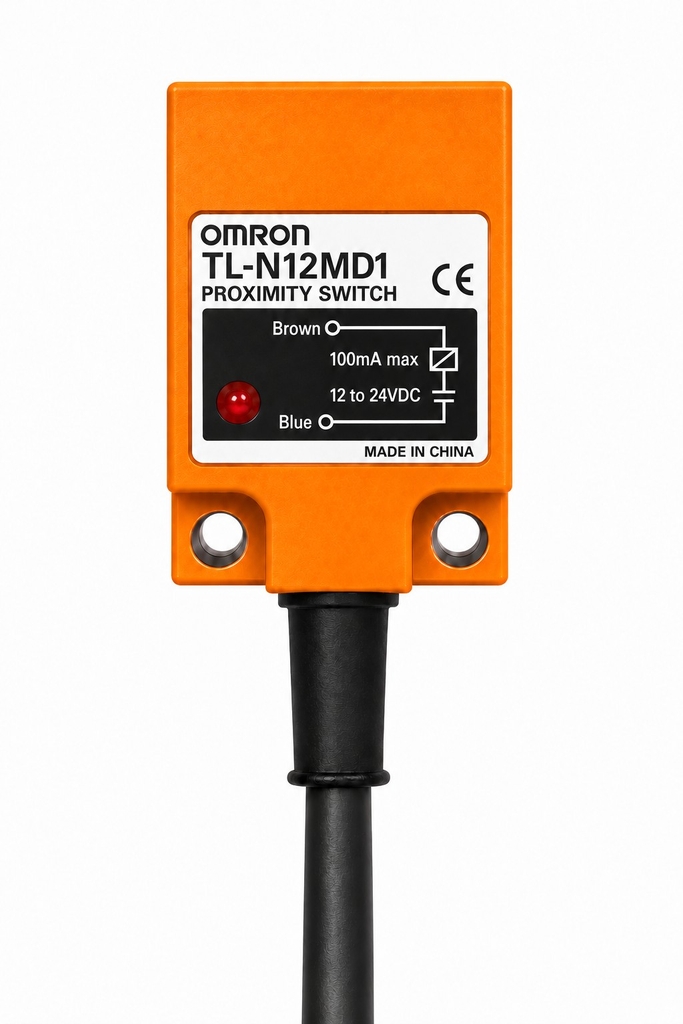

Omron TL-N12MD1 là cảm biến tiệm cận cảm ứng từ dạng vuông, được sử dụng để nhận biết sự hiện diện hoặc vị trí của các chi tiết kim loại trong hệ thống máy móc. Với khoảng cách phát hiện danh định 12 mm, nguồn DC 2 dây và ngõ ra NO, model này phù hợp để xem xét trong các ứng dụng tự động hóa, kiểm tra vị trí và thay thế cảm biến trong quá trình bảo trì thiết bị.
Đối với bộ phận kỹ thuật và thu mua vật tư, việc lựa chọn đúng mã TL-N12MD1 cần dựa trên sơ đồ điện hiện có, điện áp nguồn, dòng tải và không gian lắp đặt. Không nên chỉ lựa chọn theo hình dáng bên ngoài hoặc khoảng cách phát hiện.
Bảng thông số dưới đây hỗ trợ kỹ thuật viên và nhân viên thu mua kiểm tra các điều kiện cơ bản trước khi đặt hàng. Khi sử dụng trong một hệ thống cụ thể, cần đối chiếu thêm tài liệu kỹ thuật và yêu cầu của mạch điều khiển.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N12MD1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng vuông, không có lớp chắn từ |
| Kích thước thân cảm biến | 30 x 30.5 x 52.5 mm |
| Khoảng cách phát hiện | 12 mm ±10% |
| Khoảng cách cài đặt | 0 đến 9.6 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp | DC 2 dây |
| Điện áp nguồn danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Chế độ ngõ ra | NO - thường mở |
| Dòng tải | 3 đến 100 mA DC |
| Dòng rò | Tối đa 0.8 mA |
| Điện áp dư ngõ ra | Tối đa 3.3 V theo điều kiện quy định của nhà sản xuất |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
Lưu ý: khoảng cách phát hiện có thể giảm khi sử dụng vật thể kim loại không có từ tính. Giá trị thực tế còn phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Cần kiểm tra tài liệu của nhà sản xuất khi thiết kế hoặc thay thế cảm biến.

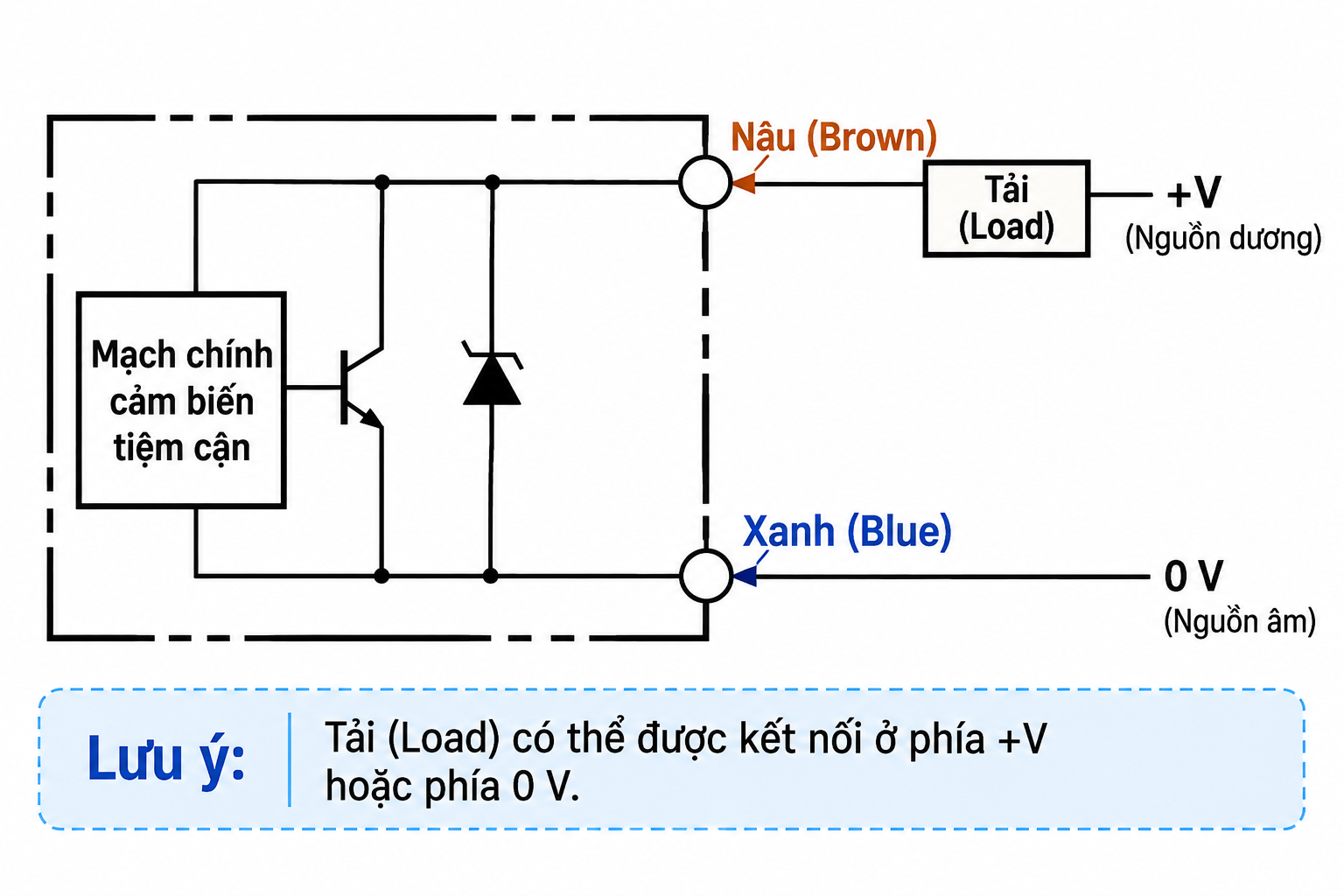

TL-N12MD1 sử dụng cấu hình DC 2 dây với chế độ NO. Khi vật thể kim loại tiến vào vùng phát hiện, trạng thái đóng cắt của cảm biến thay đổi theo nguyên lý hoạt động được quy định trong tài liệu kỹ thuật. Vì vậy, cần xác nhận tín hiệu này phù hợp với đầu vào PLC, rơ le hoặc mạch điều khiển đang sử dụng.
Trước khi đấu nối, hãy xác nhận nguồn DC và cấu hình tải thực tế. Đối với cảm biến DC 2 dây, cần tính đến dòng rò và điện áp dư để bảo đảm thiết bị nhận tín hiệu hoạt động ổn định. Không sử dụng sơ đồ đấu dây của phiên bản AC 2 dây hoặc DC 3 dây thay cho model này.
Ngắt nguồn trước khi thực hiện đấu nối. Cần kiểm tra sơ đồ chính xác của model, thông số tải và yêu cầu của thiết bị điều khiển trước khi cấp điện trở lại.

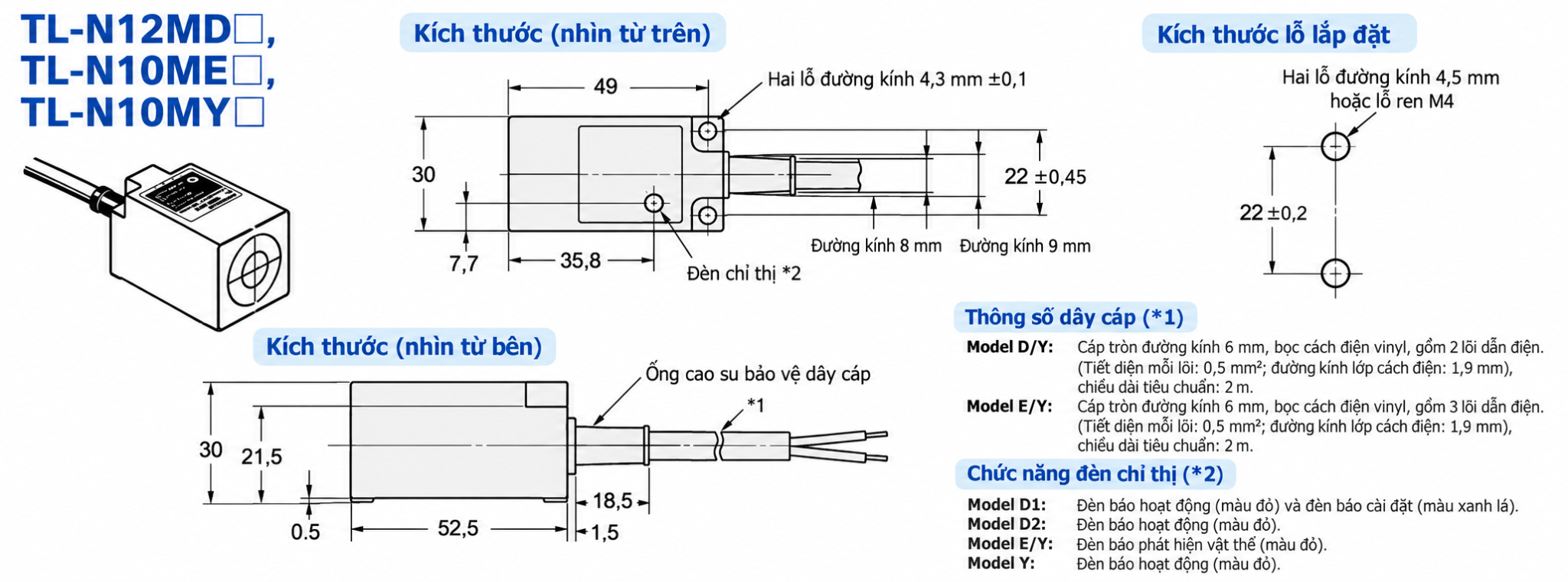

Khi thay cảm biến trên máy đang vận hành, kích thước thân và vị trí gá lắp là những yếu tố cần được xác nhận trước khi đặt hàng. Việc đối chiếu bản vẽ giúp kỹ thuật viên đánh giá không gian lắp đặt, vị trí bắt vít và khoảng cách từ mặt cảm biến đến chi tiết cần phát hiện.
Để kiểm tra thêm về nguyên lý hoạt động, điều kiện lắp đặt và các lưu ý khi sử dụng, khách hàng có thể tham khảo catalogue kỹ thuật của dòng TL-N/TL-Q. Khi lựa chọn model thay thế, cần đối chiếu đầy đủ mã sản phẩm, nguồn cấp và chế độ ngõ ra.
Xem catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-N/TL-Q (PDF)
Nếu doanh nghiệp cần đối chiếu thêm các model có khoảng cách phát hiện hoặc cấu hình ngõ ra khác, hãy tham khảo bài tổng hợp dòng TL-N. Tại đây, bạn có thể kiểm tra các mã liên quan trước khi xác nhận lựa chọn phù hợp với hệ thống.
Xem danh sách cảm biến tiệm cận Omron TL-N
Đối với nhu cầu mua vật tư bảo trì hoặc đặt hàng cho dây chuyền sản xuất, doanh nghiệp nên cung cấp mã TL-N12MD1, số lượng cần mua, điện áp nguồn và thông tin thiết bị đang sử dụng để được hỗ trợ kiểm tra tính tương thích.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
