Cảm biến tiệm cận Omron TL-N10MY2 có khoảng cách phát hiện 10 mm, sử dụng nguồn AC 2 dây và ngõ ra NC. Sản phẩm phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc, dây chuyền tự động hóa và hệ thống điều khiển công nghiệp. Vui lòng đối chiếu điện áp, dòng tải và chế độ ngõ ra trước khi thay thế hoặc lắp đặt.

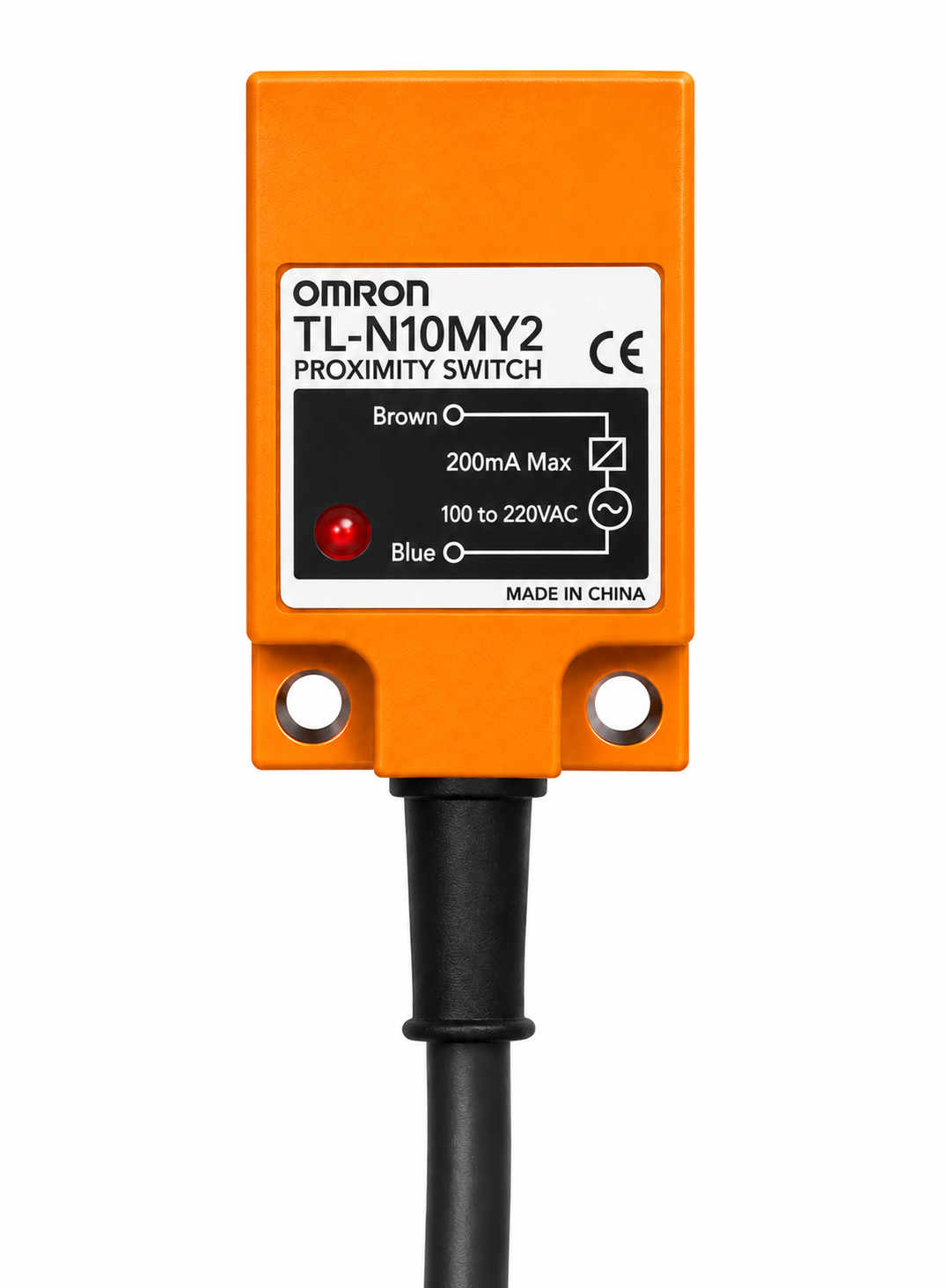

Omron TL-N10MY2 là cảm biến tiệm cận dạng vuông thuộc dòng TL-N, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model này sử dụng nguồn AC 2 dây, chế độ ngõ ra NC và khoảng cách phát hiện danh định 10 mm. Đây là lựa chọn cần xem xét khi bảo trì thiết bị, thay thế cảm biến cũ hoặc thiết kế hệ thống phát hiện vị trí trong dây chuyền tự động hóa.
Khi lựa chọn cảm biến cho máy móc công nghiệp, cần kiểm tra đồng thời khoảng cách phát hiện, nguồn cấp, dòng tải và chế độ hoạt động. Bảng dưới đây tổng hợp các thông số chính của TL-N10MY2 để thuận tiện cho việc đối chiếu khi mua mới hoặc thay thế thiết bị.
| Model | TL-N10MY2 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng vuông |
| Kích thước đầu cảm biến | 30 x 30.5 x 52.5 mm |
| Khoảng cách phát hiện | 10 mm ±10% |
| Khoảng cách cài đặt | 0 đến 8 mm |
| Đối tượng phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Kiểu nguồn | AC 2 dây |
| Điện áp nguồn | AC 100 đến 220 V |
| Dải điện áp hoạt động | AC 90 đến 250 V |
| Chế độ hoạt động | NC - thường đóng |
| Dòng tải đóng cắt | 10 đến 200 mA |
| Tần số đáp ứng | 10 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo hoạt động màu đỏ |
| Nhiệt độ môi trường hoạt động | -25 đến 70 độ C |
Lưu ý: khoảng cách phát hiện thực tế có thể thay đổi theo vật liệu, kích thước và điều kiện lắp đặt của vật thể. Với kim loại không có từ tính, khoảng cách phát hiện có thể thấp hơn so với sắt. Nên kiểm tra tài liệu kỹ thuật và thử nghiệm trong điều kiện sử dụng thực tế trước khi đưa vào vận hành.
Điểm cần phân biệt của TL-N10MY2 là chế độ NC, khác với phiên bản TL-N10MY1 sử dụng chế độ NO. Khi chọn cảm biến thay thế, không nên chỉ căn cứ vào hình dáng hoặc khoảng cách phát hiện mà cần xác nhận logic tín hiệu có phù hợp với mạch điều khiển hiện tại hay không.

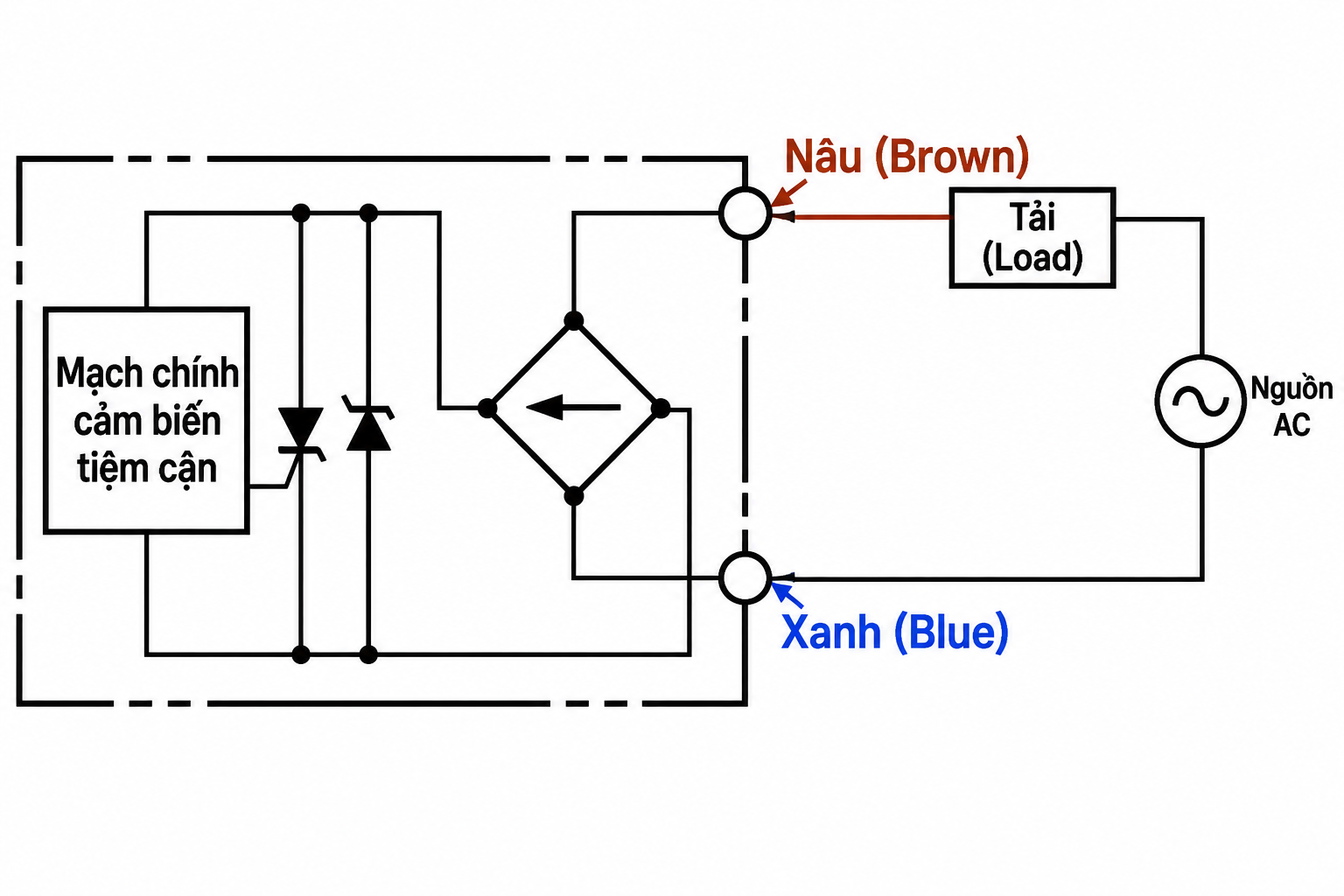

Trước khi đấu dây, cần kiểm tra sơ đồ mạch theo đúng model TL-N10MY2 và xác nhận thiết bị nhận tín hiệu tương thích với cảm biến AC 2 dây. Không áp dụng sơ đồ của các model DC 3 dây NPN hoặc PNP cho phiên bản này.
Do sử dụng nguồn AC, việc lắp đặt cần được thực hiện bởi người có chuyên môn điện công nghiệp. Ngắt nguồn trước khi đấu nối, đồng thời kiểm tra giới hạn điện áp và dòng tải theo tài liệu kỹ thuật của nhà sản xuất.

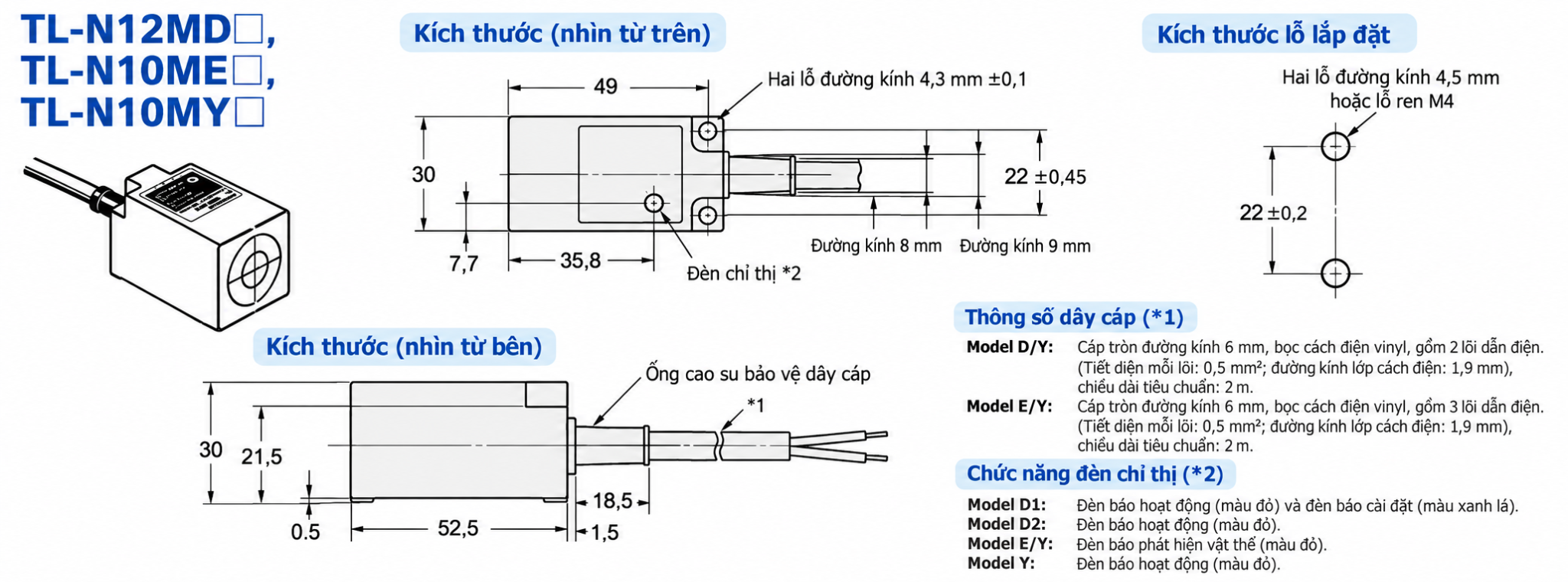

Đối với thiết bị thay thế trong máy đang vận hành, việc kiểm tra kích thước tổng thể và không gian lắp đặt giúp hạn chế phát sinh khi cải tạo gá đỡ. Hãy đối chiếu bản vẽ với vị trí lắp thực tế, khoảng cách đến vật thể và các chi tiết kim loại xung quanh cảm biến.
Để xác nhận thông số, nguyên lý hoạt động và cách đấu nối, khách hàng có thể tham khảo catalogue kỹ thuật của dòng cảm biến TL-N/TL-Q. Khi sử dụng cho mục đích thay thế, hãy đối chiếu chính xác mã hàng và phiên bản nguồn cấp trước khi đặt mua.
Xem catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-N/TL-Q (PDF)
Nếu cần lựa chọn phiên bản có khoảng cách phát hiện hoặc chế độ ngõ ra khác, bạn có thể xem bài tổng hợp dòng TL-N để đối chiếu các model trước khi chốt mã hàng.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N
Đối với doanh nghiệp cần mua cảm biến thay thế hoặc bổ sung vật tư bảo trì, nên cung cấp mã hàng, điện áp sử dụng, chế độ ngõ ra và số lượng dự kiến để được hỗ trợ kiểm tra cấu hình. Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ xuất xứ, chất lượng tương ứng với lô hàng trước khi đặt mua.
Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra thông số, lựa chọn model phù hợp và nhận báo giá cảm biến tiệm cận Omron TL-N10MY2 cho nhu cầu sử dụng của doanh nghiệp.
