Cảm biến tiệm cận Omron TL-N10MY1 có khoảng cách phát hiện danh định 10 mm, sử dụng nguồn AC 2 dây và chế độ NO (thường mở). Thiết bị phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc và hệ thống tự động hóa có mạch tải tương thích. Khi lựa chọn hoặc thay thế, cần kiểm tra điện áp AC, dòng tải, sơ đồ đấu dây và kích thước lắp đặt theo yêu cầu của hệ thống.
Cảm biến tiệm cận Omron TL-N10MY1 là thiết bị phát hiện vật thể kim loại với khoảng cách phát hiện danh định 10 mm, sử dụng nguồn AC 2 dây và chế độ NO (Normally Open - thường mở). Model này phù hợp với các ứng dụng kiểm tra vị trí, nhận biết sự hiện diện của chi tiết kim loại và giám sát cơ cấu trong máy móc công nghiệp có mạch tải tương thích.
Đối với doanh nghiệp mua vật tư bảo trì hoặc triển khai hệ thống mới, cần phân biệt TL-N10MY1 với các phiên bản DC 3 dây như TL-N10ME1 và TL-N10ME2. Dù có cùng khoảng cách phát hiện danh định 10 mm, các model này khác nhau về nguồn cấp, kiểu đấu dây và đặc tính đầu ra. Kiểm tra đúng mã trước khi đặt hàng giúp giảm nguy cơ đấu nối sai hoặc chọn nhầm thiết bị.

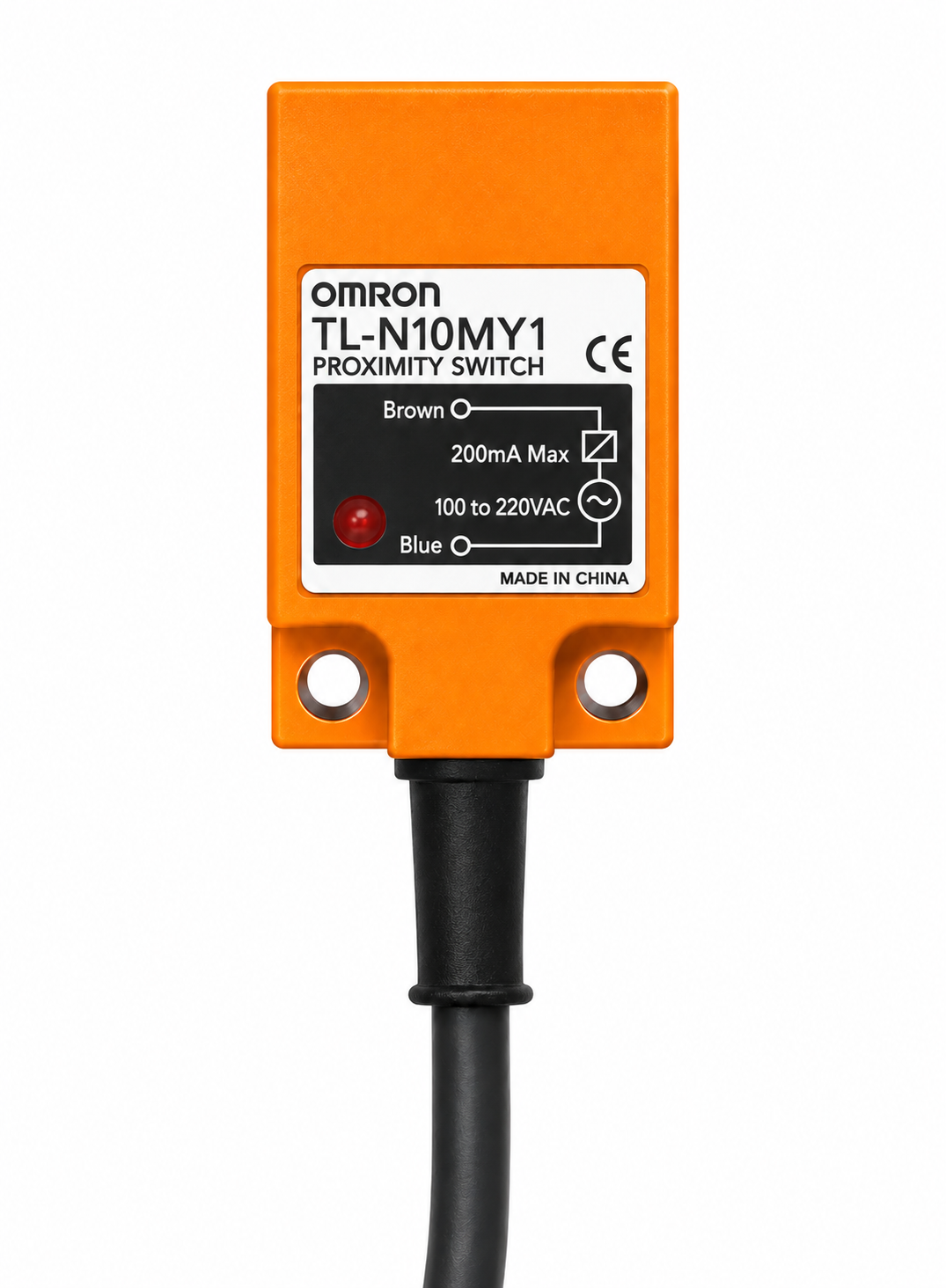

TL-N10MY1 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị phát hiện vật thể kim loại theo nguyên lý cảm ứng từ, không cần tiếp xúc cơ học trực tiếp. Với thiết kế thân vuông và khoảng cách phát hiện danh định 10 mm, model có thể được xem xét trong các vị trí kiểm tra phôi hoặc giám sát trạng thái cơ cấu máy.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N10MY1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng khối |
| Kích thước đầu cảm biến | 30 x 30,5 x 52,5 mm |
| Khoảng cách phát hiện danh định | 10 mm, dung sai +/-10% |
| Khoảng cách cài đặt | 0 đến 8 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp danh định | AC 100 đến 220 V, 50/60 Hz |
| Dải điện áp hoạt động | AC 90 đến 250 V |
| Kiểu kết nối | AC 2 dây, cáp liền dài 2 m |
| Chế độ hoạt động | NO, thường mở |
| Dòng tải chuyển mạch | 10 đến 200 mA |
| Tần số đáp ứng | 10 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70 độ C |
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Khi sử dụng với kim loại không có từ tính, khoảng cách phát hiện có thể thấp hơn so với vật thể sắt tiêu chuẩn. Với ứng dụng yêu cầu độ ổn định cao, nên thử nghiệm cảm biến với chi tiết thực tế trước khi đưa vào vận hành.

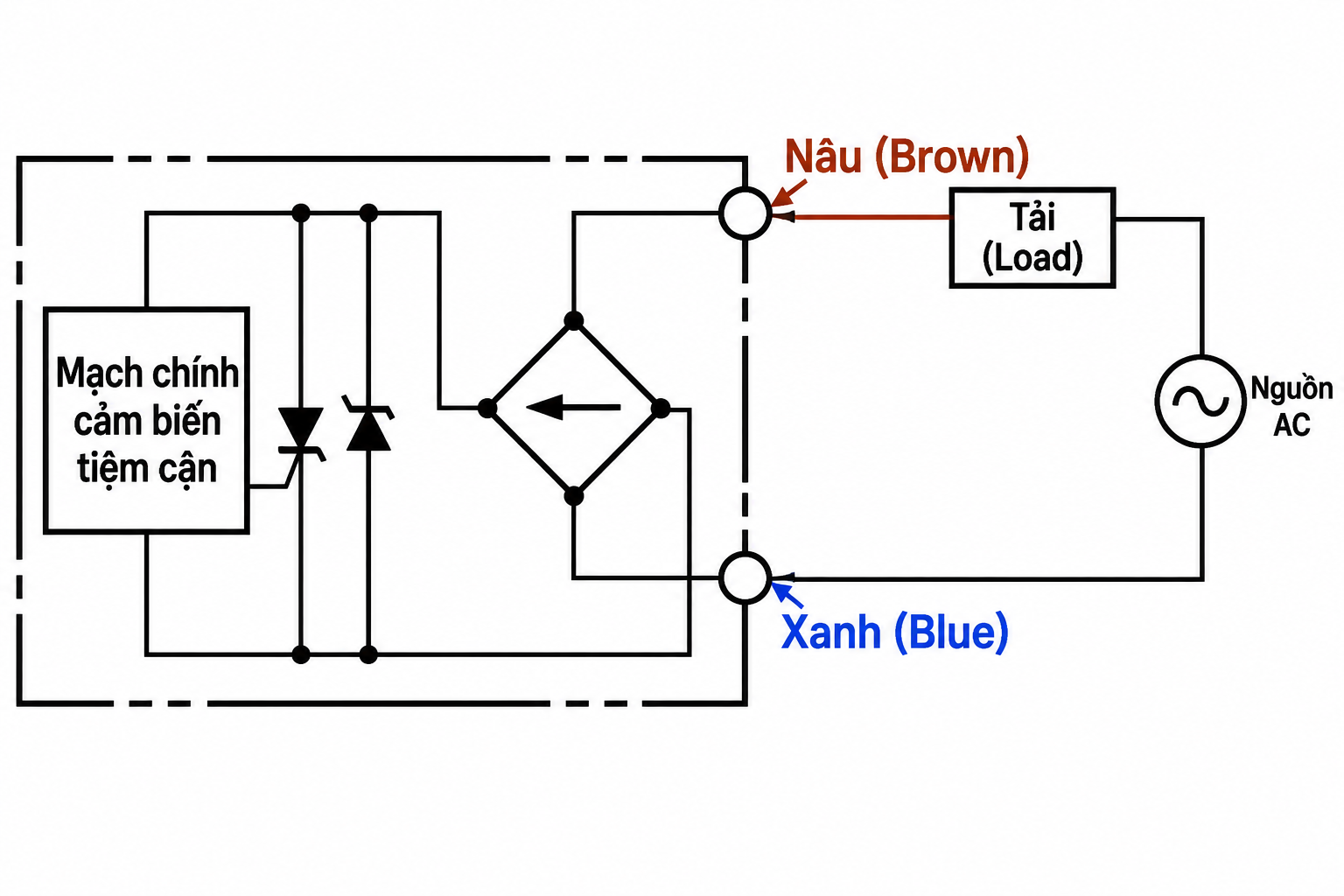

TL-N10MY1 sử dụng nguồn AC 2 dây, khác với cảm biến DC 3 dây có dây nguồn và dây tín hiệu riêng. Khi lắp đặt, cần kiểm tra mạch tải có phù hợp với đặc tính chuyển mạch của cảm biến hay không, đồng thời tuân thủ sơ đồ kết nối trong tài liệu kỹ thuật.
NO là viết tắt của Normally Open, nghĩa là thường mở. Trạng thái đầu ra thay đổi khi cảm biến phát hiện vật thể theo đặc tính hoạt động của nhà sản xuất. Vì vậy, khi thay thế cảm biến đang sử dụng, cần xác nhận mạch điều khiển yêu cầu chế độ NO hay NC trước khi lựa chọn model.
TL-N10MY1 có thể được xem xét cho các ứng dụng sau:
Do sử dụng nguồn AC 2 dây, TL-N10MY1 có cách kết nối khác với cảm biến DC 3 dây NPN hoặc PNP. Không nên lấy sơ đồ đấu dây của TL-N10ME1, TL-N10ME2 hoặc TL-N10MF1 để áp dụng trực tiếp cho model này.
Trước khi lắp cảm biến, nên kiểm tra vị trí bắt vít, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Việc bố trí theo hướng dẫn của nhà sản xuất giúp hạn chế ảnh hưởng không mong muốn đến vùng phát hiện.

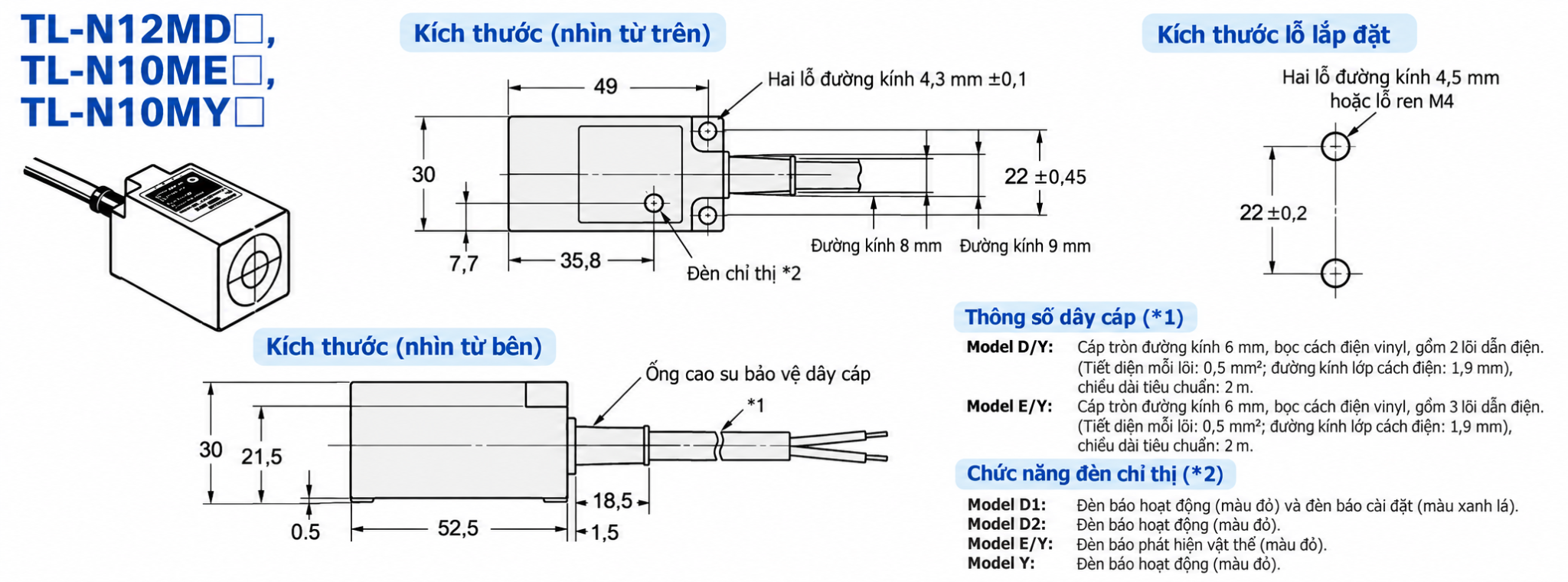

Đối với máy đang vận hành, nên so sánh bản vẽ TL-N10MY1 với model hiện tại để xác định khả năng thay thế và nhu cầu điều chỉnh gá lắp. Đồng thời, cần kiểm tra khoảng cách phát hiện với vật thể thực tế để giảm nguy cơ phát sinh lỗi tín hiệu trong quá trình sản xuất.
Catalogue dòng TL-N/TL-Q là tài liệu tham khảo để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và điều kiện lắp đặt. Bộ phận kỹ thuật nên đối chiếu catalogue trước khi lựa chọn cảm biến cho hệ thống mới hoặc thay thế model đang sử dụng.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu thông số kỹ thuật và hướng dẫn lắp đặt
Đối với đơn hàng doanh nghiệp, nên xác nhận đúng mã TL-N10MY1, số lượng cần mua, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận theo lô hàng thực tế.
Nếu cần so sánh các model theo khoảng cách phát hiện, nguồn cấp hoặc chế độ NO và NC, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N để thuận tiện đối chiếu trước khi lựa chọn thiết bị.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến tiệm cận Omron TL-N10MY1 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng nếu cần kiểm tra khả năng thay thế.
Với đơn hàng doanh nghiệp, nên xác nhận trước tình trạng hàng, thời gian giao, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết. Việc kiểm tra đúng model, điện áp AC và dòng tải ngay từ đầu giúp hạn chế rủi ro chọn nhầm thiết bị và phát sinh chi phí lắp đặt.
