Cảm biến tiệm cận Omron TL-N10MF1 có khoảng cách phát hiện danh định 10 mm, nguồn DC 3 dây, ngõ ra PNP và chế độ NO (thường mở). Thiết bị phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa sử dụng đầu vào PNP tương thích. Khi lựa chọn hoặc thay thế, cần kiểm tra điện áp nguồn, sơ đồ đấu dây, dòng tải và kích thước lắp đặt.
Cảm biến tiệm cận Omron TL-N10MF1 là cảm biến phát hiện vật thể kim loại với khoảng cách phát hiện danh định 10 mm, sử dụng nguồn DC 3 dây, ngõ ra PNP và chế độ NO (thường mở). Model này phù hợp với các hệ thống máy móc cần nhận biết vị trí chi tiết, kiểm tra sự hiện diện của phôi hoặc giám sát trạng thái cơ cấu trong dây chuyền sản xuất.
Khi lựa chọn cảm biến cho nhà máy, ngoài khoảng cách phát hiện, bộ phận kỹ thuật cần xác định đúng kiểu đầu ra tương thích với PLC hoặc bộ điều khiển. TL-N10MF1 sử dụng tín hiệu PNP, khác với các phiên bản TL-N10ME1 và TL-N10ME2 sử dụng ngõ ra NPN. Kiểm tra đúng mã trước khi đặt hàng giúp hạn chế sai sót trong quá trình lắp đặt và vận hành.
TL-N10MF1 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị sử dụng nguyên lý cảm ứng từ để phát hiện vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp. Với khoảng cách phát hiện danh định 10 mm, model có thể được xem xét cho các vị trí kiểm tra phôi, nhận biết trạng thái cơ cấu và giám sát vị trí trên máy công nghiệp.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N10MF1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng khối |
| Kích thước thân | 30 x 30,5 x 52,5 mm |
| Khoảng cách phát hiện danh định | 10 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 8 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu kết nối | DC 3 dây, cáp liền dài 2 m |
| Loại đầu ra | PNP |
| Chế độ hoạt động | NO, thường mở |
| Dòng tiêu thụ | Tối đa 8 mA tại 12 VDC; tối đa 15 mA tại 24 VDC |
| Dòng tải đầu ra | Tối đa 100 mA tại 12 VDC; tối đa 200 mA tại 24 VDC |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70 độ C |
Thông số khoảng cách phát hiện được xác định theo điều kiện thử nghiệm của nhà sản xuất. Khả năng phát hiện thực tế có thể thay đổi theo vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Khi ứng dụng với vật liệu không có từ tính, cần kiểm tra khoảng cách phát hiện thực tế trước khi đưa thiết bị vào sử dụng.
PNP là kiểu đầu ra thường được sử dụng trong các mạch điều khiển DC có đầu vào tương thích. Khi cảm biến phát hiện mục tiêu, tín hiệu đầu ra thay đổi theo đặc tính hoạt động của model. TL-N10MF1 có chế độ NO, nghĩa là đầu ra chuyển sang trạng thái tác động khi phát hiện vật thể theo điều kiện quy định của nhà sản xuất.
Trước khi lắp đặt, kỹ thuật viên nên xác nhận các yếu tố sau:
TL-N10MF1 có thể được cân nhắc cho các ứng dụng phát hiện vị trí chi tiết kim loại, kiểm tra sự hiện diện của phôi, giám sát cơ cấu chuyển động hoặc thay thế cảm biến hiện hữu khi yêu cầu về khoảng cách phát hiện và tín hiệu PNP NO phù hợp.
TL-N10MF1 sử dụng cấu hình DC 3 dây. Khi đấu nối, cần xác định đúng dây nguồn, dây 0 V và dây tín hiệu theo sơ đồ kỹ thuật của nhà sản xuất. Không nên áp dụng sơ đồ của cảm biến NPN hoặc loại AC 2 dây cho model này nếu chưa xác nhận khả năng tương thích.
Khi lắp cảm biến, cần kiểm tra vị trí cố định, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Bố trí đúng theo hướng dẫn của nhà sản xuất giúp hạn chế ảnh hưởng không mong muốn đến vùng phát hiện.

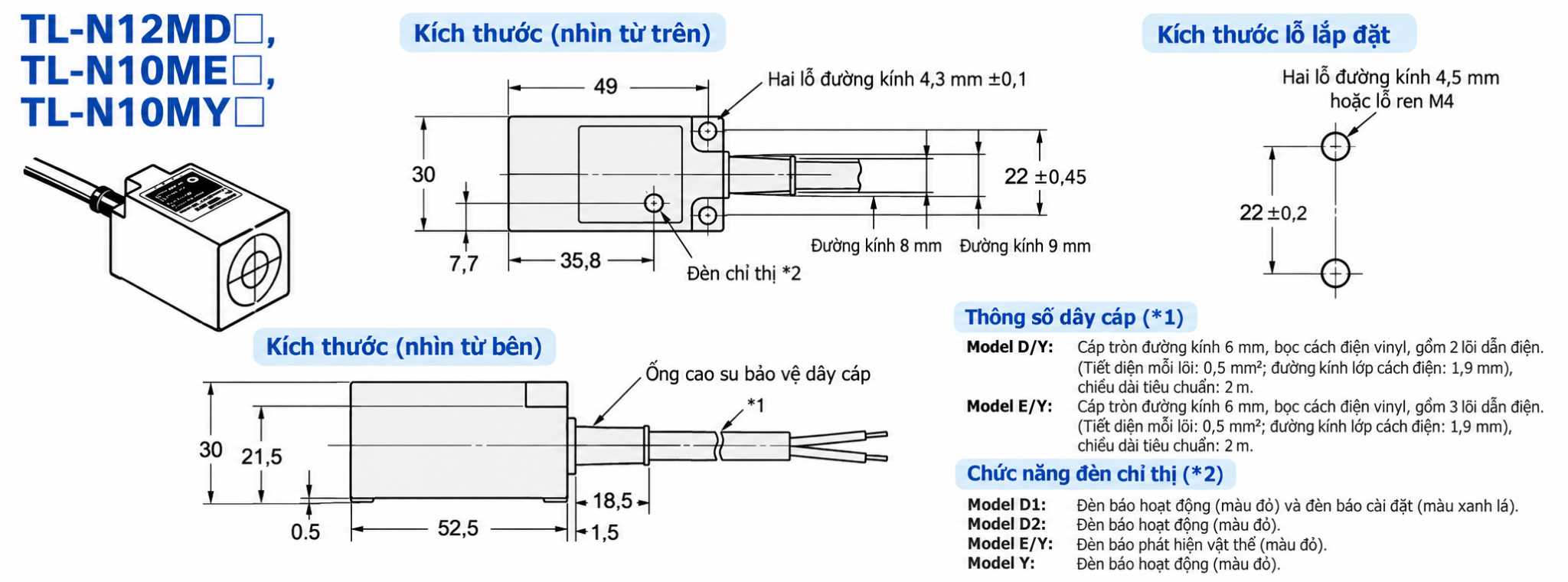

Đối với máy đang vận hành, nên so sánh bản vẽ kích thước TL-N10MF1 với model cũ để xác định khả năng thay thế và nhu cầu điều chỉnh gá lắp. Đồng thời, kiểm tra khoảng cách phát hiện với vật thể thực tế để giảm nguy cơ phát sinh lỗi tín hiệu trong quá trình sản xuất.
Catalogue dòng TL-N/TL-Q là tài liệu tham khảo để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và yêu cầu lắp đặt. Bộ phận kỹ thuật nên đối chiếu catalogue trước khi chọn thiết bị cho hệ thống mới hoặc thay thế model hiện hữu.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu thông số kỹ thuật và hướng dẫn lắp đặt
Đối với đơn hàng doanh nghiệp, nên xác nhận đúng mã TL-N10MF1, số lượng cần mua, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận theo lô hàng thực tế.
Nếu cần so sánh thêm các model theo khoảng cách phát hiện, kiểu đầu ra NPN hoặc PNP và chế độ NO hoặc NC, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N để thuận tiện đối chiếu trước khi lựa chọn.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến tiệm cận Omron TL-N10MF1 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng nếu cần kiểm tra khả năng thay thế.
Với đơn hàng doanh nghiệp, nên xác nhận trước tình trạng hàng, thời gian giao, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết. Việc kiểm tra đúng model, nguồn cấp và kiểu đầu ra ngay từ đầu giúp giảm rủi ro chọn nhầm thiết bị và phát sinh chi phí lắp đặt.
