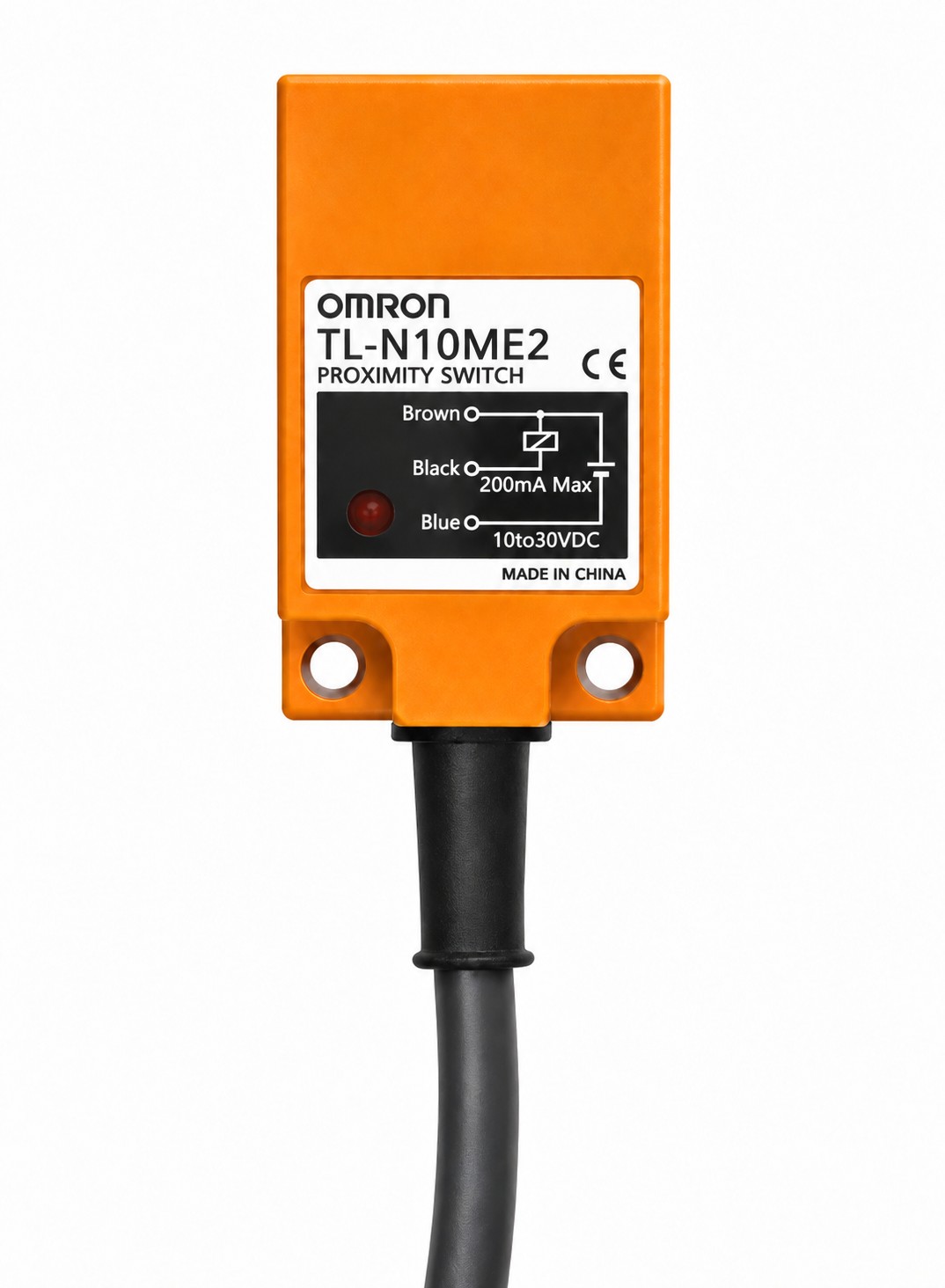

Cảm biến tiệm cận Omron TL-N10ME2 có khoảng cách phát hiện danh định 10 mm, sử dụng nguồn DC 3 dây, ngõ ra NPN và chế độ NC (thường đóng). Sản phẩm phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc và dây chuyền tự động hóa. Khi lựa chọn để lắp mới hoặc thay thế, cần kiểm tra nguồn cấp, cấu hình đầu vào PLC, dòng tải và kích thước lắp đặt để bảo đảm tương thích.
Cảm biến tiệm cận Omron TL-N10ME2 là cảm biến phát hiện kim loại với khoảng cách phát hiện danh định 10 mm, sử dụng nguồn DC 3 dây, ngõ ra NPN và chế độ NC (thường đóng). Model này phù hợp với các hệ thống tự động hóa cần kiểm tra vị trí chi tiết, giám sát trạng thái cơ cấu hoặc phát hiện phôi trên dây chuyền sản xuất.
Đối với doanh nghiệp đang mua vật tư bảo trì hoặc triển khai máy mới, lựa chọn đúng mã cảm biến giúp hạn chế sai sót trong quá trình đấu nối và vận hành. TL-N10ME2 có trạng thái đầu ra NC, vì vậy cần đối chiếu sơ đồ điện và yêu cầu tín hiệu của bộ điều khiển trước khi thay thế model hiện có.
TL-N10ME2 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị sử dụng nguyên lý cảm ứng từ để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Với khoảng cách phát hiện danh định 10 mm, model có thể được cân nhắc cho các vị trí kiểm tra phôi, nhận biết trạng thái cơ cấu hoặc giám sát vị trí trên máy công nghiệp.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N10ME2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng khối |
| Kích thước đầu cảm biến | 30 x 30,5 x 52,5 mm |
| Khoảng cách phát hiện danh định | 10 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 8 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu kết nối | DC 3 dây, cáp dài 2 m |
| Loại đầu ra | NPN |
| Chế độ hoạt động | NC, thường đóng |
| Dòng tiêu thụ | Tối đa 8 mA tại 12 VDC; tối đa 15 mA tại 24 VDC |
| Dòng tải đầu ra | Tối đa 100 mA tại 12 VDC; tối đa 200 mA tại 24 VDC |
| Điện áp dư đầu ra | Tối đa 1 V tại dòng tải 200 mA |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70 độ C |
Các thông số trên là cơ sở để kiểm tra và lựa chọn model. Khoảng cách phát hiện thực tế có thể giảm khi sử dụng với kim loại không có từ tính hoặc vật thể có kích thước nhỏ hơn vật thể tiêu chuẩn. Với ứng dụng yêu cầu độ chính xác cao, nên kiểm tra cảm biến bằng chi tiết thực tế trước khi đưa máy vào vận hành.
Hai model TL-N10ME1 và TL-N10ME2 có cùng khoảng cách phát hiện danh định 10 mm, cùng cấu hình DC 3 dây và ngõ ra NPN. Điểm khác biệt quan trọng nằm ở chế độ hoạt động:
Khi thay thế cảm biến trên máy đang hoạt động, không nên chỉ đối chiếu kích thước hoặc khoảng cách phát hiện. Cần xác định trạng thái đầu ra mà PLC hoặc bộ điều khiển yêu cầu để tránh làm thay đổi logic vận hành của hệ thống.
TL-N10ME2 có thể được cân nhắc cho các ứng dụng phát hiện vị trí chi tiết kim loại, kiểm tra sự hiện diện của phôi hoặc giám sát trạng thái cơ cấu khi hệ thống yêu cầu tín hiệu NPN NC.

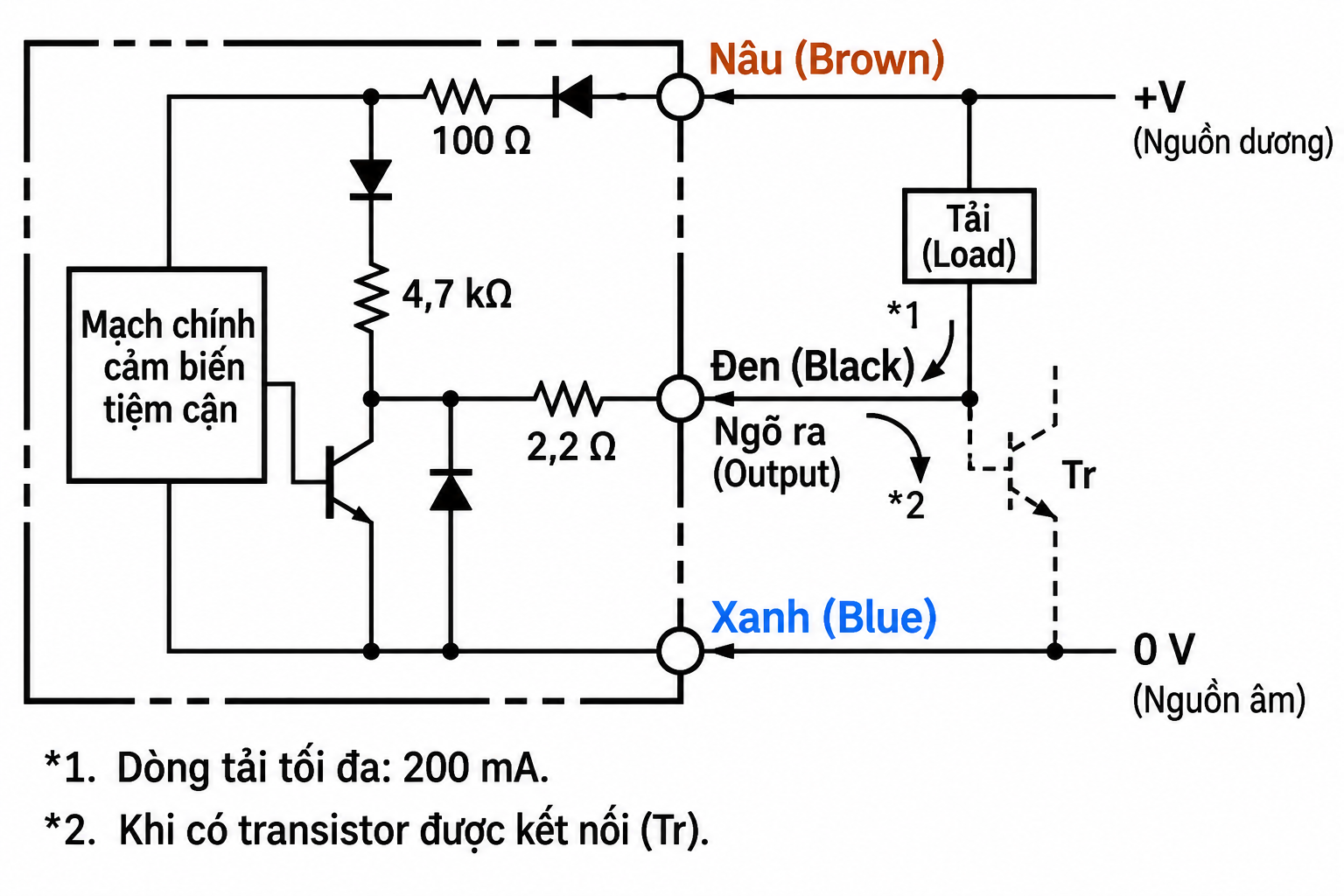

TL-N10ME2 sử dụng kết nối DC 3 dây. Khi lắp đặt, kỹ thuật viên cần xác định đúng dây nguồn, dây 0 V và dây tín hiệu theo sơ đồ của nhà sản xuất. Không nên đấu nối chỉ dựa vào màu dây nếu chưa kiểm tra tài liệu kỹ thuật đi kèm.
Trước khi lắp cảm biến, nên kiểm tra vị trí bắt vít, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Việc bố trí đúng giúp hạn chế ảnh hưởng không mong muốn đến vùng phát hiện và hỗ trợ thiết bị hoạt động ổn định.

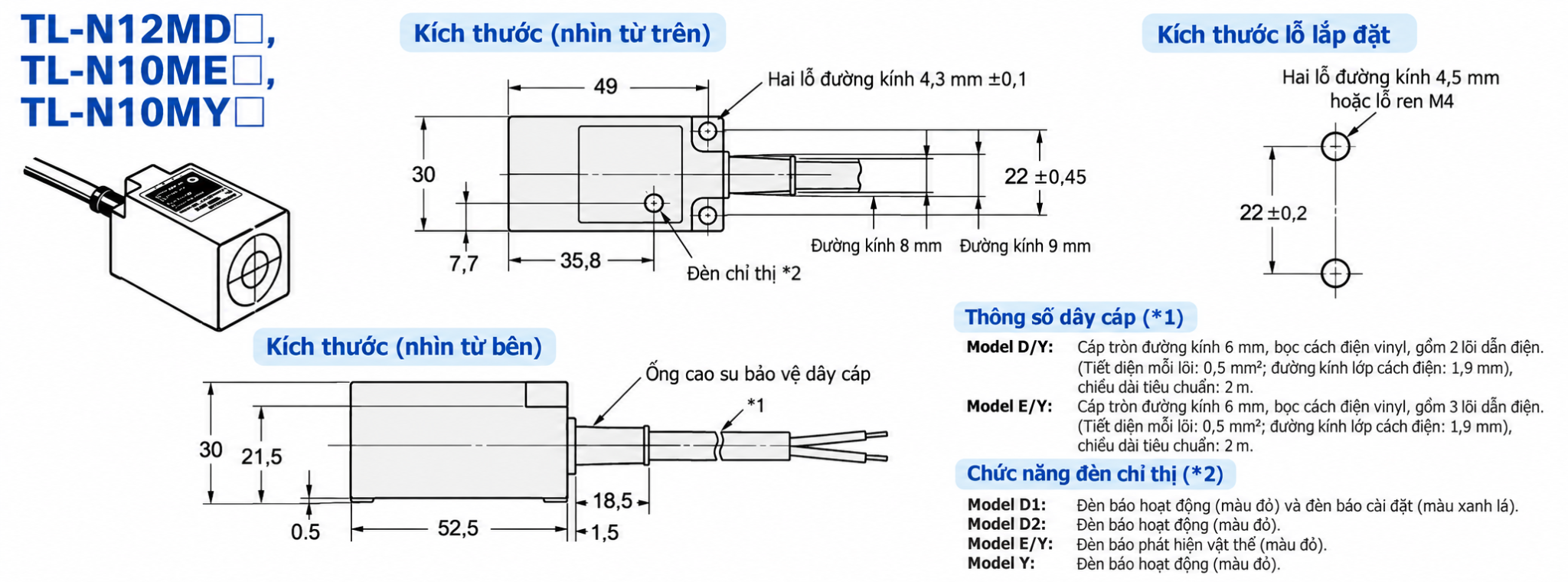

Đối với máy đang vận hành, hãy so sánh bản vẽ kích thước của TL-N10ME2 với model hiện tại để xác định khả năng thay thế và nhu cầu điều chỉnh gá lắp. Đồng thời, kiểm tra khoảng cách phát hiện với vật thể thực tế để giảm nguy cơ lỗi nhận biết vị trí.
Catalogue dòng TL-N/TL-Q là tài liệu tham khảo để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và yêu cầu lắp đặt. Bộ phận kỹ thuật nên đối chiếu tài liệu trước khi lựa chọn model cho hệ thống mới hoặc thay thế thiết bị hiện hữu.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu thông số kỹ thuật và hướng dẫn lắp đặt
Đối với đơn hàng doanh nghiệp, nên xác nhận đúng mã TL-N10ME2, số lượng cần mua, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận theo lô hàng thực tế.
Nếu cần so sánh thêm các model theo khoảng cách phát hiện, chế độ NO hoặc NC và kiểu đầu ra, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N. Nội dung tổng hợp giúp thuận tiện hơn khi đối chiếu model trước khi lựa chọn cho máy móc hoặc dây chuyền sản xuất.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến tiệm cận Omron TL-N10ME2 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng nếu cần kiểm tra khả năng thay thế.
Đối với đơn hàng phục vụ sản xuất hoặc bảo trì, doanh nghiệp nên xác nhận tình trạng hàng, thời gian giao, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết trước khi đặt mua. Việc đối chiếu đúng model và thông số ngay từ đầu giúp giảm rủi ro chọn nhầm thiết bị và phát sinh chi phí lắp đặt.
