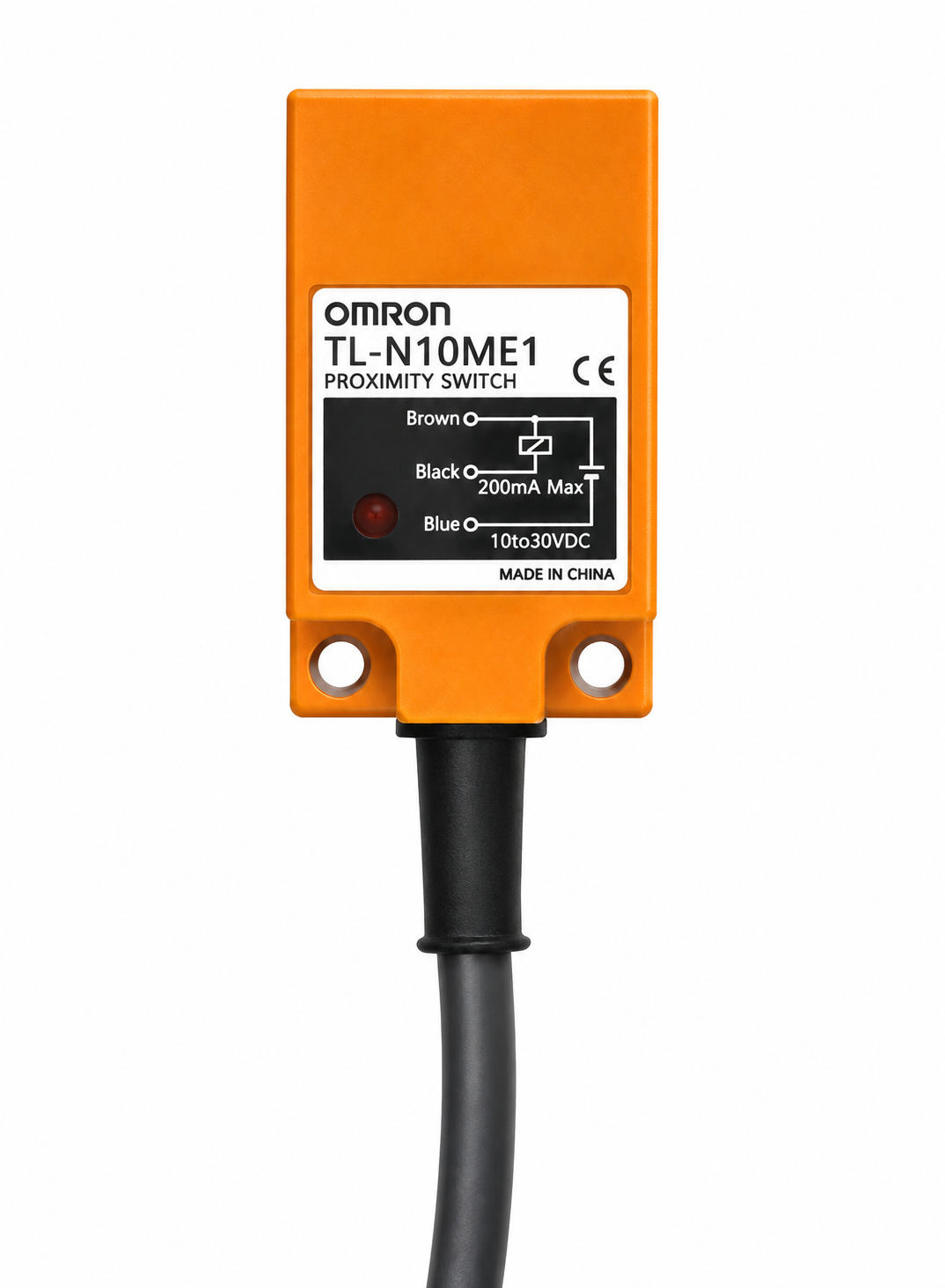

Cảm biến tiệm cận Omron TL-N10ME1 có khoảng cách phát hiện danh định 10 mm, sử dụng nguồn DC 3 dây, ngõ ra NPN và chế độ NO (thường mở). Thiết bị phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy móc và dây chuyền tự động hóa. Khi chọn mua hoặc thay thế, cần kiểm tra điện áp nguồn, cấu hình đầu vào PLC, dòng tải và kích thước lắp đặt để bảo đảm tương thích.
Cảm biến tiệm cận Omron TL-N10ME1 là cảm biến phát hiện kim loại với khoảng cách phát hiện danh định 10 mm, sử dụng nguồn DC 3 dây, ngõ ra NPN và chế độ NO (thường mở). Model này phù hợp với các hệ thống máy móc cần nhận biết vị trí chi tiết, kiểm tra sự hiện diện của phôi hoặc giám sát trạng thái cơ cấu chuyển động.
Đối với bộ phận kỹ thuật và thu mua vật tư nhà máy, việc lựa chọn đúng mã cảm biến giúp hạn chế sai sót khi lắp đặt hoặc thay thế. Khi sử dụng TL-N10ME1, cần kiểm tra nguồn cấp, cấu hình đầu vào PLC, dòng tải và kích thước gá lắp để bảo đảm thiết bị phù hợp với hệ thống hiện có.
TL-N10ME1 thuộc dòng cảm biến tiệm cận dạng khối TL-N của Omron. Thiết bị phát hiện vật thể kim loại theo nguyên lý cảm ứng từ, không cần tiếp xúc cơ học trực tiếp. Khoảng cách phát hiện 10 mm giúp kỹ thuật viên có thêm khoảng làm việc khi bố trí cảm biến trên các cụm máy hoặc cơ cấu kiểm tra vị trí.
| Thông số | Giá trị |
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N10ME1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng khối |
| Kích thước đầu cảm biến | 30 x 30,5 x 52,5 mm |
| Khoảng cách phát hiện danh định | 10 mm, dung sai ±10% |
| Khoảng cách cài đặt | 0 đến 8 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 40 x 40 x 1 mm |
| Nguồn cấp danh định | 12 đến 24 VDC |
| Dải điện áp hoạt động | 10 đến 30 VDC |
| Kiểu kết nối | DC 3 dây, cáp liền dài 2 m |
| Loại đầu ra | NPN |
| Chế độ hoạt động | NO, thường mở |
| Dòng tiêu thụ | Tối đa 8 mA tại 12 VDC; tối đa 15 mA tại 24 VDC |
| Dòng tải đầu ra | Tối đa 100 mA tại 12 VDC; tối đa 200 mA tại 24 VDC |
| Điện áp dư đầu ra | Tối đa 1 V tại dòng tải 200 mA |
| Tần số đáp ứng | 500 Hz, giá trị trung bình |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70 độ C |
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước vật thể và điều kiện lắp đặt. Đối với kim loại không có từ tính, khoảng cách phát hiện có thể thấp hơn so với sắt tiêu chuẩn. Khi lựa chọn thiết bị cho dây chuyền, nên thử nghiệm với vật thể thực tế để xác nhận khả năng nhận biết.
TL-N10ME1 sử dụng ngõ ra NPN 3 dây, thường được ứng dụng trong các mạch điều khiển DC tương thích với đầu vào NPN. Chế độ NO có nghĩa là đầu ra chuyển sang trạng thái tác động khi cảm biến phát hiện vật thể theo điều kiện hoạt động của nhà sản xuất.
Trước khi đấu nối với PLC hoặc bộ điều khiển, cần kiểm tra cấu hình đầu vào và sơ đồ kết nối của thiết bị nhận tín hiệu. Cảm biến NPN không nên được thay thế trực tiếp bằng model PNP hoặc loại 2 dây nếu chưa xác nhận tính tương thích của mạch điện.
TL-N10ME1 có thể được xem xét cho các ứng dụng như:

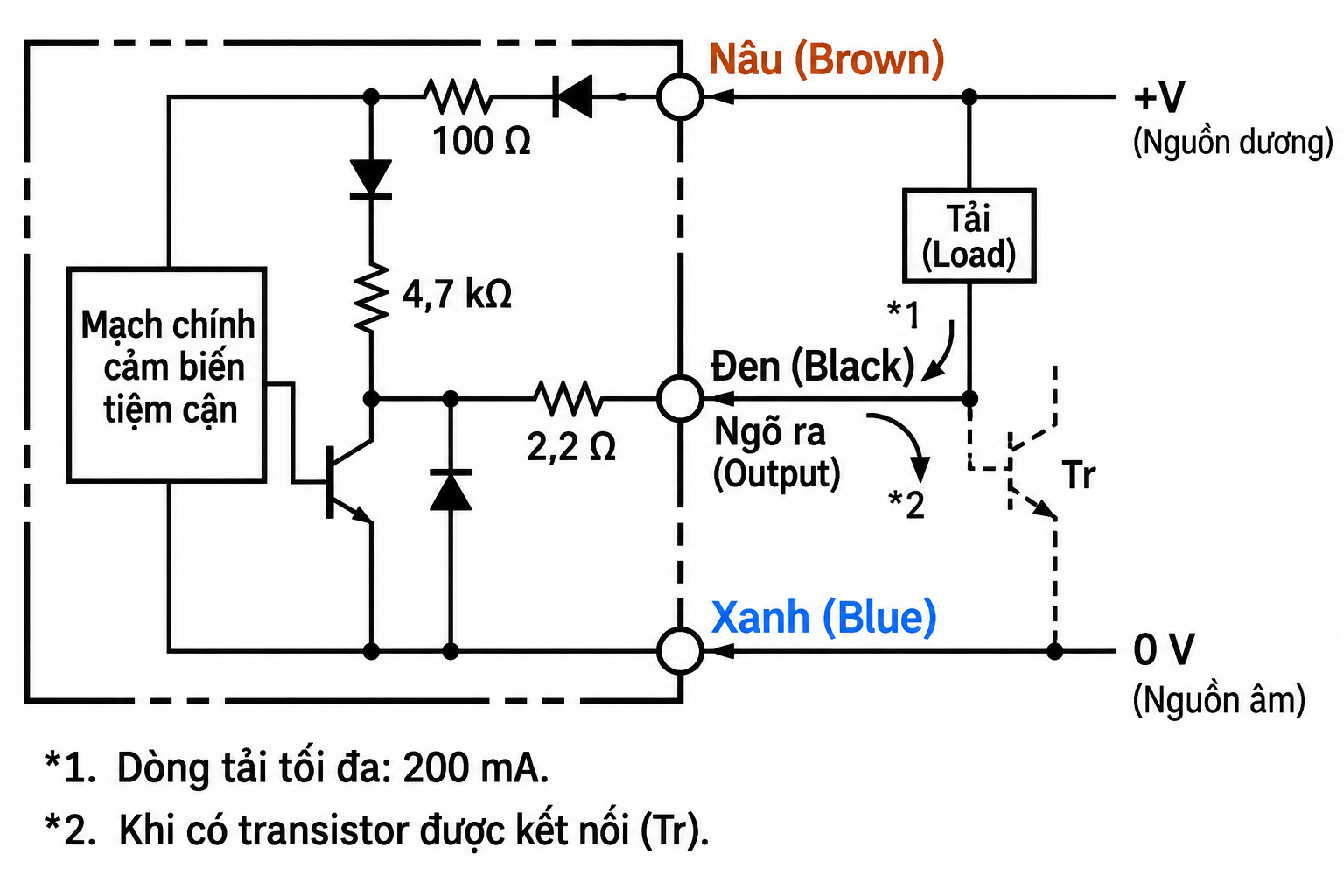

Đối với model DC 3 dây NPN, cần xác định đúng dây nguồn, dây 0 V và dây tín hiệu theo sơ đồ của nhà sản xuất. Không nên đấu nối chỉ dựa vào màu dây nếu chưa đối chiếu tài liệu của đúng model.
Trước khi lắp đặt, cần kiểm tra vị trí cố định, hướng mặt phát hiện và khoảng cách đến các chi tiết kim loại xung quanh. Dòng TL-N có thiết kế cho phép lắp trực tiếp lên kim loại theo hướng dẫn của nhà sản xuất, nhưng vẫn cần tuân thủ các yêu cầu về bố trí và khoảng cách lắp đặt trong catalogue.

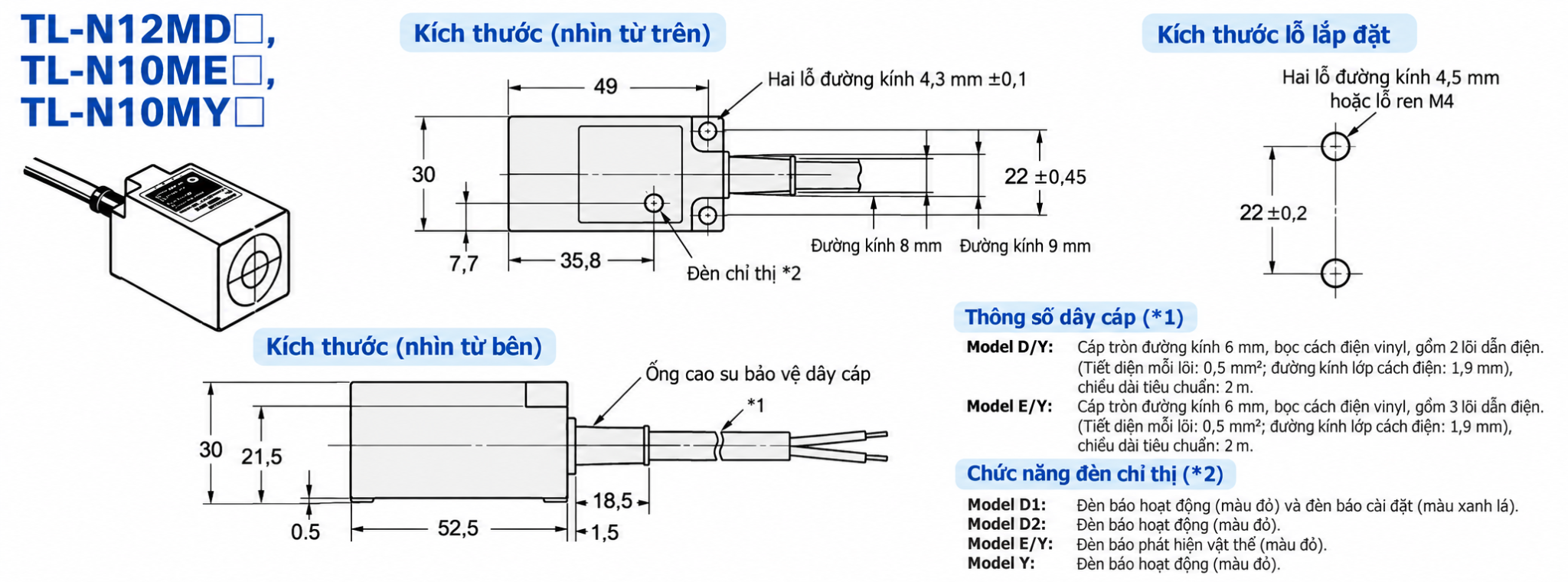

Nếu thay thế cảm biến cũ, nên so sánh bản vẽ kích thước của TL-N10ME1 với model hiện tại để xác định có cần điều chỉnh gá hay không. Đồng thời, kiểm tra vùng phát hiện với chi tiết thực tế để hạn chế lỗi tín hiệu trong quá trình vận hành.
Catalogue dòng TL-N/TL-Q cung cấp thông tin để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và điều kiện lắp đặt. Bộ phận kỹ thuật nên đối chiếu tài liệu trước khi lựa chọn thiết bị cho hệ thống mới hoặc thay thế cảm biến đang sử dụng.
Tải catalogue PDF Omron TL-N/TL-Q - tài liệu thông số kỹ thuật và hướng dẫn lắp đặt
Đối với đơn hàng doanh nghiệp, nên xác nhận đúng mã TL-N10ME1, số lượng cần mua, thời gian cung cấp và hồ sơ hàng hóa cần thiết. Các yêu cầu về nguồn gốc và chứng từ cần được xác nhận cụ thể theo lô hàng thực tế.
Nếu cần so sánh thêm các model theo khoảng cách phát hiện, kiểu đầu ra NPN hoặc PNP và nhu cầu lắp đặt, bạn có thể tham khảo bài tổng hợp dòng cảm biến tiệm cận Omron TL-N để thuận tiện đối chiếu trước khi lựa chọn.
Xem bài tổng hợp cảm biến tiệm cận Omron TL-N - danh sách model và hướng dẫn lựa chọn
Khi yêu cầu báo giá cảm biến tiệm cận Omron TL-N10ME1 cho nhà máy hoặc dự án tự động hóa, vui lòng cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng nếu cần kiểm tra khả năng thay thế.
Với đơn hàng phục vụ sản xuất hoặc bảo trì, doanh nghiệp nên xác nhận tình trạng hàng, thời gian giao, tài liệu kỹ thuật và hồ sơ nguồn gốc cần thiết trước khi đặt mua. Việc đối chiếu đúng mã và thông số ngay từ đầu giúp giảm rủi ro chọn nhầm thiết bị và phát sinh chi phí lắp đặt.
