Cảm biến siêu âm căn biên US-400S JULONG dùng để phát hiện mép màng, film và giấy trong hệ thống web guiding, máy cuộn và dây chuyền tự động hóa. Thiết bị sử dụng siêu âm tần số cao, không bị ảnh hưởng bởi độ trong suốt vật liệu, độ chính xác ±0,05mm, hỗ trợ ngõ ra analog 0–5V và 2 tín hiệu ON/OFF, phù hợp các ứng dụng căn biên cần hoạt động ổn định.
Cảm biến siêu âm căn biên US-400S JULONG là thiết bị chuyên dùng để phát hiện và kiểm soát vị trí mép của vật liệu dạng cuộn trong các hệ thống web guiding, máy cuộn và dây chuyền tự động hóa. Thiết bị sử dụng nguyên lý truyền siêu âm tần số cao để phát hiện mép vật liệu, không bị ảnh hưởng bởi độ trong suốt như cảm biến quang thông thường. Với độ chính xác ±0,05mm, ngõ ra analog 0–5V và hai ngõ ra ON/OFF, US-400S phù hợp với nhiều hệ thống điều khiển căn biên trong công nghiệp.
US-400S thuộc dòng cảm biến siêu âm dạng khe của JULONG, được thiết kế cho các ứng dụng theo dõi và căn chỉnh mép vật liệu dạng web. Cảm biến sử dụng nguyên lý siêu âm tần số cao để xác định vị trí của mép vật liệu khi vật liệu di chuyển liên tục qua vùng phát hiện.
Khác với cảm biến quang, phương pháp phát hiện bằng siêu âm của US-400S không bị ảnh hưởng bởi độ trong suốt của vật liệu. Đây là ưu điểm quan trọng khi sử dụng với các loại màng film trong suốt hoặc vật liệu có đặc tính quang học khiến cảm biến quang khó phát hiện ổn định.
Thiết bị phù hợp với các vật liệu không thoát khí như màng nhựa, film, giấy và các vật liệu dạng web tương tự. Tài liệu sản phẩm cũng lưu ý cảm biến không phù hợp với các vật liệu thoát khí như vải hoặc vật liệu không dệt.
US-400S hỗ trợ một ngõ ra analog 0–5V và hai ngõ ra chuyển mạch ON/OFF, giúp thuận tiện kết nối với bộ điều khiển căn biên, bộ điều khiển EPC hoặc hệ thống tự động hóa của máy.
| Thông số | Giá trị |
|---|---|
| Model | US-400S |
| Thương hiệu | JULONG |
| Loại cảm biến | Cảm biến siêu âm |
| Phương pháp theo dõi | Edge tracking - căn biên mép vật liệu |
| Nguyên lý phát hiện | Siêu âm tần số cao |
| Điện áp nguồn | DC 12V |
| Tín hiệu ngõ ra | 1 ngõ analog 0–5V + 2 ngõ ON/OFF |
| Phạm vi phát hiện | 6mm (±3,0mm) |
| Độ chính xác phát hiện | ±0,05mm |
| Tần số siêu âm | 200K |
| Thời gian đáp ứng | 0,05 m/s |
| Vật liệu vỏ | Hợp kim nhôm |
| Khối lượng | 250g |
| Hiển thị | Có hiển thị độ lệch |
| Bảo hành | 12 tháng |
Tài liệu kỹ thuật của cảm biến siêu âm căn biên US-400S JULONG có thể được bổ sung tại đây để kỹ thuật viên thuận tiện tham khảo thông số, sơ đồ đấu nối, kích thước và hướng dẫn vận hành.
US-400S có thiết kế dạng chữ U với thân cảm biến bằng hợp kim nhôm, phù hợp lắp đặt cố định trên cơ cấu máy. Bản vẽ thể hiện kích thước tổng thể khoảng 90mm chiều dài, 80mm chiều cao và 25mm chiều rộng, cùng các vị trí ren phục vụ việc lắp đặt.
US-400S sử dụng đầu nối nhiều chân để cấp nguồn và đưa các tín hiệu phản hồi về bộ điều khiển. Thiết bị có một ngõ ra analog 0–5V và hai ngõ ra ON/OFF NPN, giúp linh hoạt khi tích hợp vào hệ thống điều khiển căn biên.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | +V, nguồn dương +12V |
| Xanh dương (Blue) | GND, nguồn âm |
| Xám (Gray) | OUT3, ngõ ra NPN2 |
| Trắng (White) | OUT1, tín hiệu analog 0–5VDC |
| Đen (Black) | OUT2, ngõ ra NPN1 |

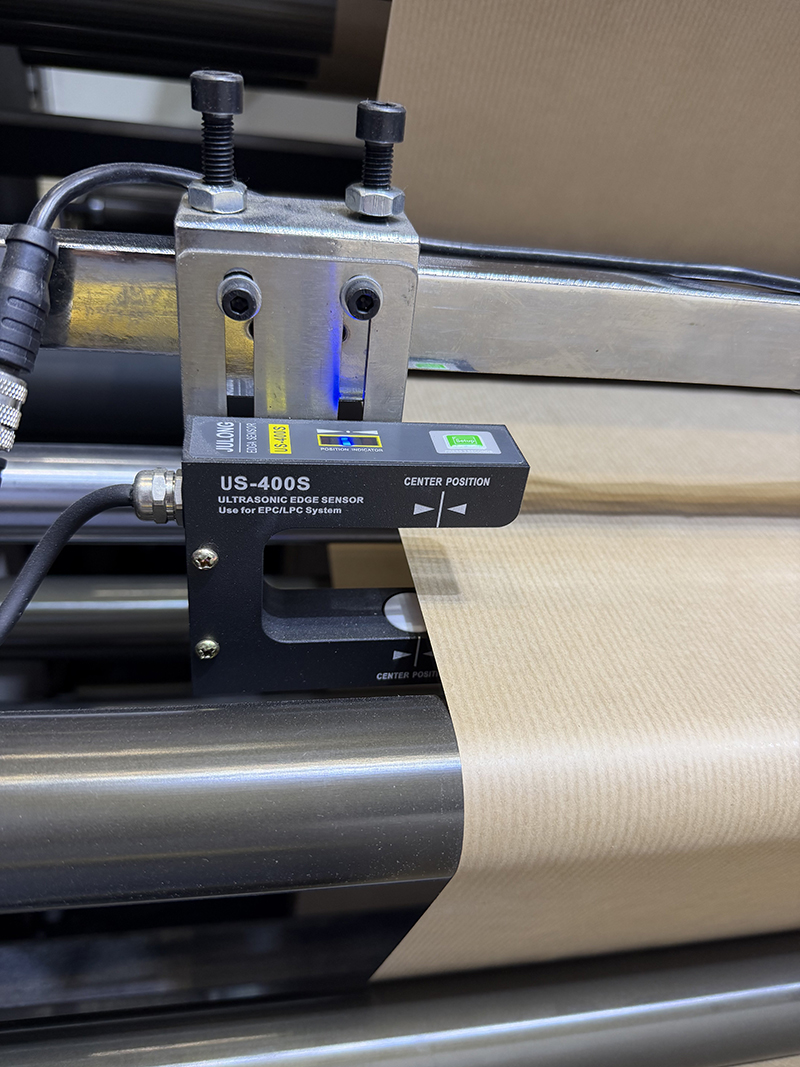

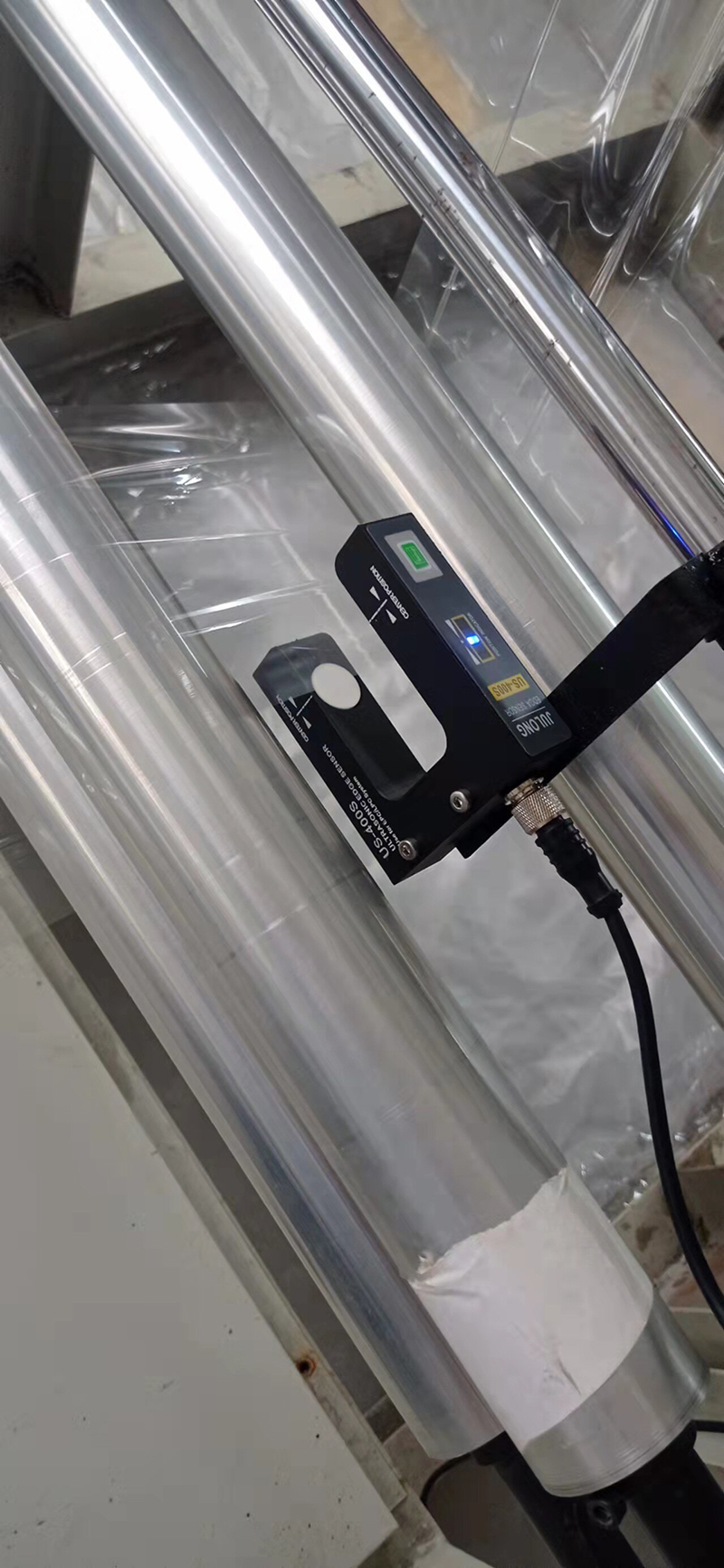

US-400S thường được lắp tại vị trí đường chạy của vật liệu, trong đó phần khe chữ U của cảm biến nằm trên vùng mép vật liệu cần theo dõi. Khi tích hợp vào máy, cảm biến có thể kết nối với bộ điều khiển căn biên để nhận tín hiệu vị trí và điều khiển cơ cấu dịch chuyển, giúp duy trì mép vật liệu trong phạm vi mong muốn.
Chức năng chính của US-400S là phát hiện vị trí mép của vật liệu dạng cuộn bằng phương pháp siêu âm và cung cấp tín hiệu phản hồi cho hệ thống điều khiển. Khi mép vật liệu thay đổi vị trí trong vùng phát hiện, cảm biến tạo ra tín hiệu tương ứng để bộ điều khiển sử dụng trong quá trình căn chỉnh.
Ưu điểm nổi bật của cảm biến siêu âm là khả năng phát hiện vật liệu mà không phụ thuộc vào độ trong suốt theo cách của cảm biến quang. Vì vậy, US-400S đặc biệt phù hợp với các loại màng film trong suốt hoặc vật liệu mà cảm biến quang có thể gặp khó khăn khi phát hiện mép.
Cảm biến hỗ trợ một ngõ ra analog 0–5V và hai ngõ ra chuyển mạch ON/OFF. Tùy cấu hình hệ thống, tín hiệu analog có thể được sử dụng làm tín hiệu phản hồi vị trí, trong khi tín hiệu chuyển mạch có thể được sử dụng cho các chức năng điều khiển hoặc giới hạn.
US-400S còn được trang bị hiển thị độ lệch, giúp kỹ thuật viên thuận tiện hơn trong quá trình kiểm tra trạng thái cảm biến và căn chỉnh hệ thống.
US-400S có ưu điểm là sử dụng nguyên lý siêu âm và không yêu cầu hiệu chỉnh thủ công trong quá trình sử dụng. Khi lắp đặt, cần đặt vật liệu chạy qua đúng vùng phát hiện của cảm biến và đảm bảo cảm biến được cố định chắc chắn trên cơ cấu máy.
Cố định US-400S trên giá đỡ hoặc vị trí lắp đặt của máy sao cho mép vật liệu đi qua vùng khe phát hiện của cảm biến. Cần đảm bảo cảm biến không bị rung lắc trong quá trình máy vận hành.
Cho vật liệu chạy qua khe cảm biến theo đúng hướng vận hành của dây chuyền. Mép vật liệu cần nằm trong phạm vi phát hiện của cảm biến để US-400S có thể nhận biết sự thay đổi vị trí.
Cấp nguồn DC12V cho cảm biến và kết nối các tín hiệu cần thiết với bộ điều khiển. Tùy hệ thống, có thể sử dụng tín hiệu analog 0–5V hoặc hai ngõ ra ON/OFF để truyền trạng thái và thông tin vị trí mép vật liệu.
Cho máy chạy ở tốc độ phù hợp và quan sát trạng thái hiển thị trên cảm biến. Kiểm tra tín hiệu đầu ra và phản ứng của bộ điều khiển khi mép vật liệu dịch chuyển sang hai phía.
Sau khi hoàn tất quá trình hiệu chỉnh vật liệu của hệ thống, US-400S cho phép lựa chọn ba trạng thái đáp ứng để phù hợp với các yêu cầu độ chính xác khác nhau.
US-400S đặc biệt hữu ích trong những ứng dụng mà cảm biến quang gặp khó khăn do đặc tính trong suốt của vật liệu. Việc sử dụng sóng siêu âm giúp cảm biến có thể phát hiện mép của nhiều loại vật liệu không thoát khí mà không cần dựa vào màu sắc hoặc độ trong suốt theo nguyên lý của cảm biến quang.
Ưu điểm nổi bật nhất của US-400S là khả năng phát hiện mép vật liệu bằng siêu âm, giúp giảm sự phụ thuộc vào độ trong suốt của vật liệu. Đây là lợi thế rõ rệt khi làm việc với film trong suốt, màng nhựa hoặc các loại vật liệu mà cảm biến quang thông thường khó xác định mép ổn định.
Độ chính xác phát hiện ±0,05mm giúp US-400S đáp ứng các hệ thống cần kiểm soát mép vật liệu tương đối chính xác. Phạm vi phát hiện 6mm với khoảng ±3mm cho phép cảm biến theo dõi sự dịch chuyển của mép vật liệu trong vùng làm việc được thiết kế.
Thiết bị cũng có cấu hình ngõ ra linh hoạt với một ngõ analog 0–5V và hai ngõ ON/OFF. Điều này giúp kỹ thuật viên dễ dàng lựa chọn phương thức tín hiệu phù hợp với bộ điều khiển và cấu trúc máy hiện có.
Việc không yêu cầu hiệu chỉnh thủ công là một ưu điểm khác của US-400S. Điều này giúp đơn giản hóa quá trình vận hành và giảm thời gian thiết lập khi đưa cảm biến vào hệ thống.
Vỏ hợp kim nhôm, trọng lượng khoảng 250g và thiết kế dạng khe chữ U giúp cảm biến thuận tiện khi lắp đặt trên các cơ cấu máy công nghiệp. Bên cạnh đó, chức năng hiển thị độ lệch giúp kỹ thuật viên dễ dàng quan sát trạng thái trong quá trình căn chỉnh.
Cảm biến siêu âm căn biên US-400S phù hợp với các hệ thống cần duy trì vị trí mép của vật liệu khi chạy liên tục. Trong một hệ thống web guiding, cảm biến được bố trí tại vị trí mép vật liệu để phát hiện sự dịch chuyển. Tín hiệu từ cảm biến được đưa về bộ điều khiển, sau đó hệ thống có thể điều khiển cơ cấu chấp hành để đưa vật liệu trở lại vị trí mong muốn.
Đối với máy cuộn màng, máy xả cuộn, máy xử lý giấy hoặc dây chuyền bao bì, việc duy trì vị trí mép ổn định giúp hạn chế hiện tượng vật liệu chạy lệch khỏi đường dẫn. US-400S là lựa chọn đáng cân nhắc khi vật liệu có độ trong suốt khiến cảm biến quang không đạt độ ổn định mong muốn.
Cảm biến siêu âm căn biên US-400S JULONG là giải pháp chuyên dụng cho các ứng dụng phát hiện và kiểm soát mép vật liệu dạng web. Thiết bị sử dụng nguyên lý siêu âm tần số cao, không bị ảnh hưởng bởi độ trong suốt của vật liệu, hỗ trợ tín hiệu analog 0–5V và hai tín hiệu ON/OFF, độ chính xác ±0,05mm.
Với khả năng ứng dụng cho màng film, giấy và nhiều vật liệu không thoát khí, US-400S phù hợp cho máy cuộn, máy xả cuộn, dây chuyền bao bì, hệ thống web guiding và các máy tự động hóa cần kiểm soát vị trí mép vật liệu.
Liên hệ ngay để nhận báo giá cảm biến siêu âm căn biên US-400S JULONG và được tư vấn lựa chọn, đấu nối và lắp đặt phù hợp với hệ thống máy của bạn.
