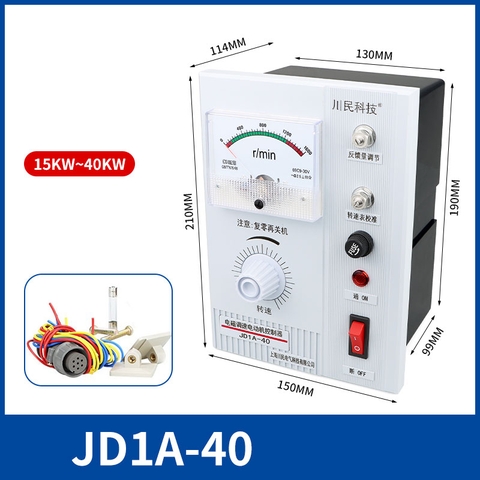

Bộ điều khiển tốc độ động cơ JD1A-40 (15~40kW); JD1A-90 (45~90kW) chuyên dùng cho động cơ VS/động cơ điện từ, sử dụng nguồn 220V và đầu ra tối đa DC 90V/5A. Thiết bị hỗ trợ điều chỉnh tốc độ vô cấp, độ ổn định tốc độ ≤1%, phù hợp cho hệ thống truyền động, máy móc và dây chuyền công nghiệp cần điều chỉnh tốc độ chính xác.
Bộ điều khiển tốc độ động cơ JD1A-40 là thiết bị điều khiển chuyên dụng cho động cơ điện từ điều chỉnh tốc độ, còn được gọi là động cơ VS hoặc slip motor. Thiết bị thuộc dòng JD – dòng bộ điều khiển được thiết kế để thực hiện điều chỉnh tốc độ vô cấp cho động cơ điện từ với mô-men xoắn không đổi. Model JD1A-40 phù hợp với động cơ có công suất từ 15 đến 40kW, sử dụng nguồn điều khiển khoảng 220V và có dòng kích từ tối đa 5A ở điện áp DC 90V. Đây là lựa chọn phù hợp cho các hệ thống truyền động công nghiệp cần thay đổi tốc độ động cơ bằng bộ điều khiển chuyên dụng.
Dòng JD electromagnetic speed-adjustable motor controller được tài liệu kỹ thuật mô tả là bộ điều khiển tốc độ dành riêng cho động cơ điện từ điều chỉnh tốc độ. Nguyên lý của hệ thống là sử dụng bộ điều khiển kết hợp với cuộn kích của ly hợp điện từ và tín hiệu phản hồi từ tachogenerator để điều chỉnh tốc độ làm việc của động cơ.
Khác với bộ điều khiển tốc độ động cơ thông dụng, JD1A-40 được thiết kế cho hệ truyền động sử dụng động cơ VS/slip motor. Vì vậy, khi lựa chọn thiết bị thay thế hoặc lắp đặt mới, người dùng cần kiểm tra đúng loại động cơ, công suất, tachogenerator và sơ đồ đấu nối trước khi đưa vào vận hành.

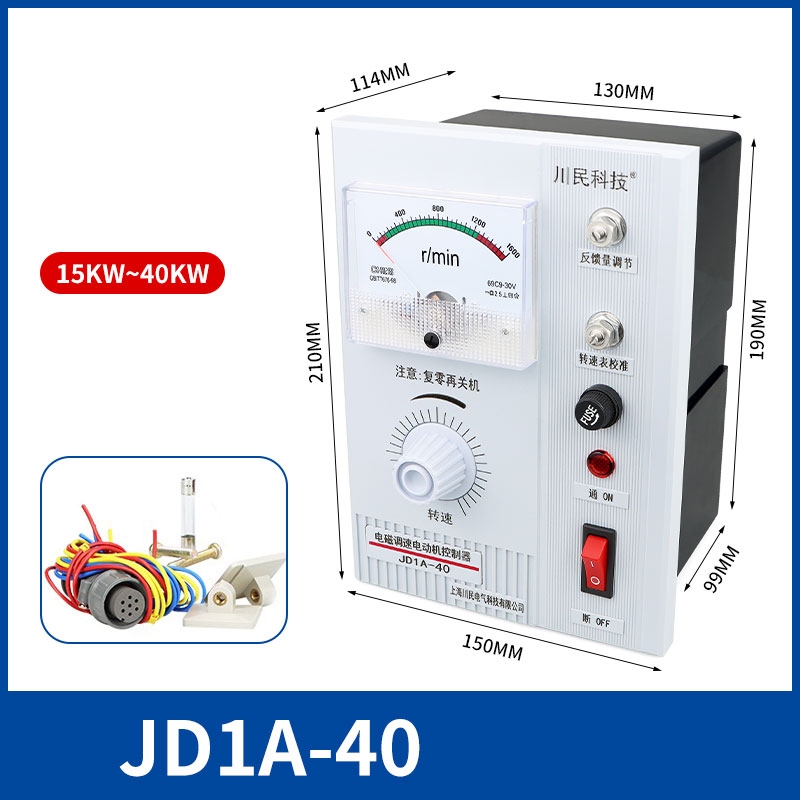

Model JD1A-40 nằm trong nhóm bộ điều khiển có khả năng điều khiển động cơ công suất 15–40kW.
Model JD1A-11 cho dải 0,55–11kW

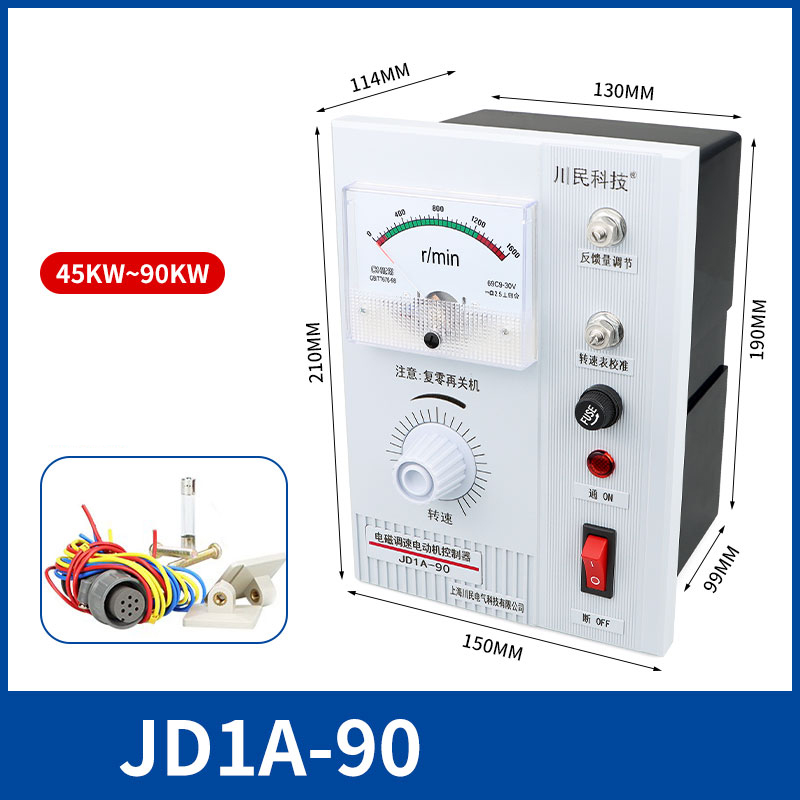

Model JD1A-90 cho dải 45–90kW, giúp người dùng lựa chọn theo công suất động cơ thực tế.
| Thông số | Giá trị |
|---|---|
| Model | JD1A-40 |
| Loại thiết bị | Bộ điều khiển tốc độ động cơ điện từ |
| Loại động cơ sử dụng | Động cơ điện từ điều chỉnh tốc độ / slip motor / động cơ VS |
| Điện áp nguồn | ~220V ±10% |
| Tần số nguồn | 50Hz hoặc 60Hz |
| Công suất động cơ điều khiển | 15–40kW |
| Dòng điện đầu ra tối đa | 5A |
| Điện áp đầu ra tối đa | DC 90V |
| Dải điều chỉnh tốc độ | 100–1300 vòng/phút |
| Độ chính xác tốc độ ổn định | ≤1% |
| Độ biến thiên tốc độ tương đối | ≤2,5% |
| Tỷ số điện áp tốc độ tachogenerator | ≥2V/100 vòng/phút |
| Kiểu điều khiển | Manual ordinary type |
| Kiểu lắp đặt | Lắp treo tường hoặc lắp âm mặt tủ theo cấu hình |
Khách hàng nên tham khảo đầy đủ tài liệu trước khi đấu nối, đặc biệt là thông tin về loại động cơ, tachogenerator, cuộn kích từ và các đầu nối của bộ điều khiển.

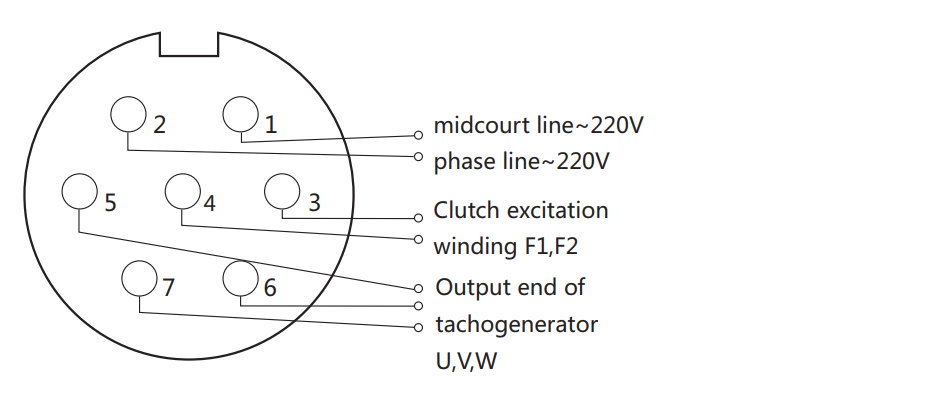

JD1A-40 sử dụng hệ thống đầu nối gồm các đường cấp nguồn, đường kết nối cuộn kích ly hợp điện từ và các đầu vào tín hiệu từ tachogenerator.
| Đầu nối | Chức năng |
|---|---|
| 1 | Dây trung tính nguồn ~220V |
| 2 | Dây pha nguồn ~220V |
| 3 | Cuộn kích từ ly hợp F1 |
| 4 | Cuộn kích từ ly hợp F2 |
| 5 | Đầu ra tachogenerator U |
| 6 | Đầu ra tachogenerator V |
| 7 | Đầu ra tachogenerator W |
Tài liệu khuyến nghị dây đồng cho F1, F2 là 1mm² với động cơ 0,55–40kW và 1,5mm² với động cơ 45–90kW. Đối với các dây U, V, W của tachogenerator, tiết diện được khuyến nghị là 0,75mm² hoặc 1mm². :contentReference[oaicite:5]{index=5}
Bộ điều khiển tốc độ động cơ JD1A-40 có chức năng chính là điều khiển tốc độ của động cơ điện từ điều chỉnh tốc độ. Thiết bị không được thiết kế để sử dụng thay thế trực tiếp cho bộ điều khiển của động cơ thông thường; tài liệu xác định rõ dòng JD chỉ áp dụng cho slip motor.
Trong hệ thống, tốc độ của động cơ được kiểm soát thông qua mạch điều khiển và tín hiệu phản hồi từ tachogenerator. Tachogenerator tạo tín hiệu điện áp tỷ lệ với tốc độ quay, từ đó bộ điều khiển có thể thực hiện điều chỉnh phù hợp để duy trì tốc độ mong muốn.
Với JD1A-40, phạm vi điều chỉnh tốc độ được tài liệu xác định trong khoảng 100–1300 vòng/phút. Độ chính xác tốc độ ổn định ≤1%, trong khi độ biến thiên tốc độ tương đối ≤2,5%. Đây là những thông số quan trọng khi ứng dụng thiết bị trong các dây chuyền yêu cầu tốc độ làm việc ổn định.
Thiết bị có nguồn cấp khoảng 220V ±10%, tần số 50Hz hoặc 60Hz. Đầu ra điều khiển tối đa của toàn dòng có thể đạt DC90V/8A, trong khi model JD1A-40 có mức dòng đầu ra tối đa 5A theo bảng thông số model.
Ưu điểm đáng chú ý của JD1A-40 là thiết bị được thiết kế chuyên biệt cho động cơ điện từ điều chỉnh tốc độ, thay vì sử dụng một bộ điều khiển tốc độ phổ thông cho nhiều loại động cơ. Điều này giúp người dùng có một giải pháp phù hợp với cấu trúc truyền động sử dụng slip motor, ly hợp điện từ và tachogenerator.
Với dải công suất 15–40kW, JD1A-40 phù hợp với nhiều hệ thống máy công nghiệp có công suất trung bình đến lớn. Nguồn cấp 220V ±10% và tần số 50/60Hz cũng phù hợp với hệ thống điện phổ biến. Thiết bị hỗ trợ tốc độ trong khoảng 100–1300 vòng/phút và độ chính xác tốc độ ổn định ≤1% theo tài liệu kỹ thuật.

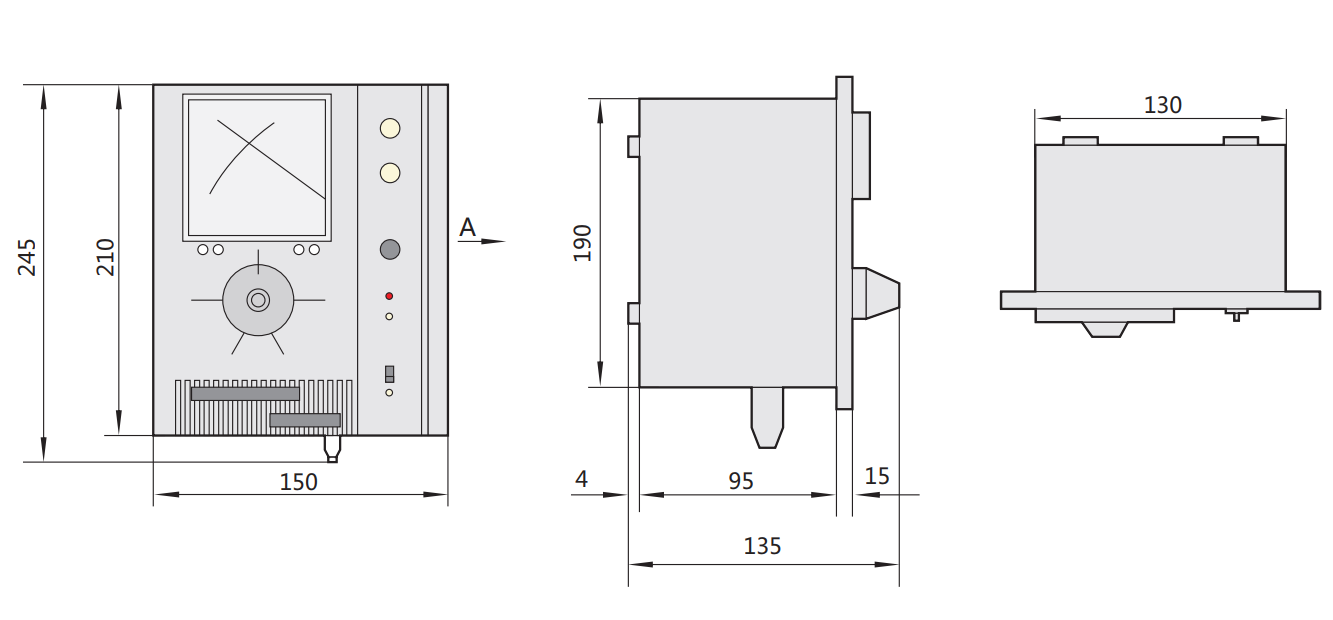

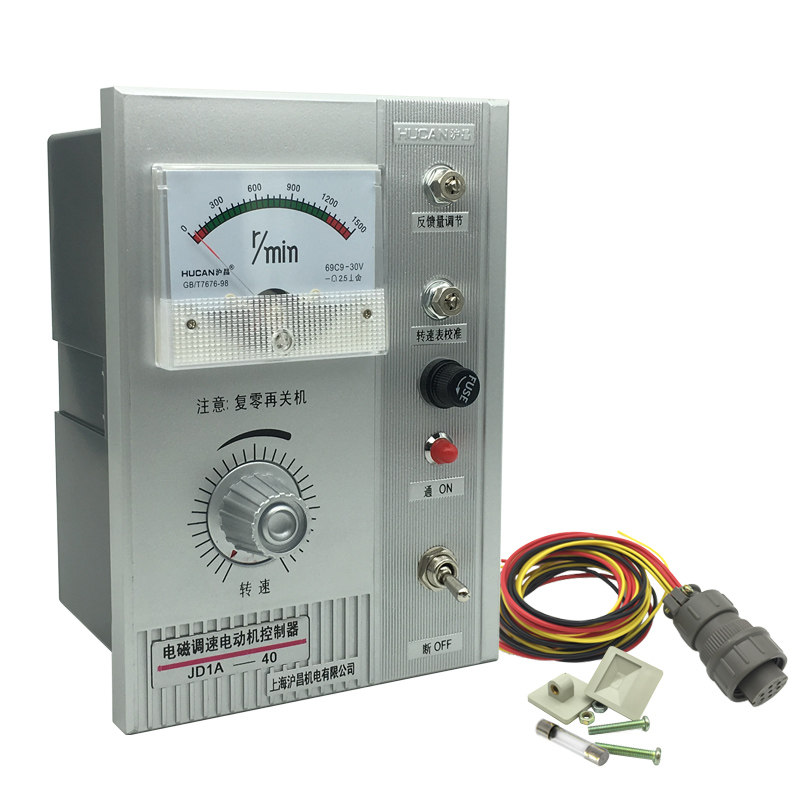

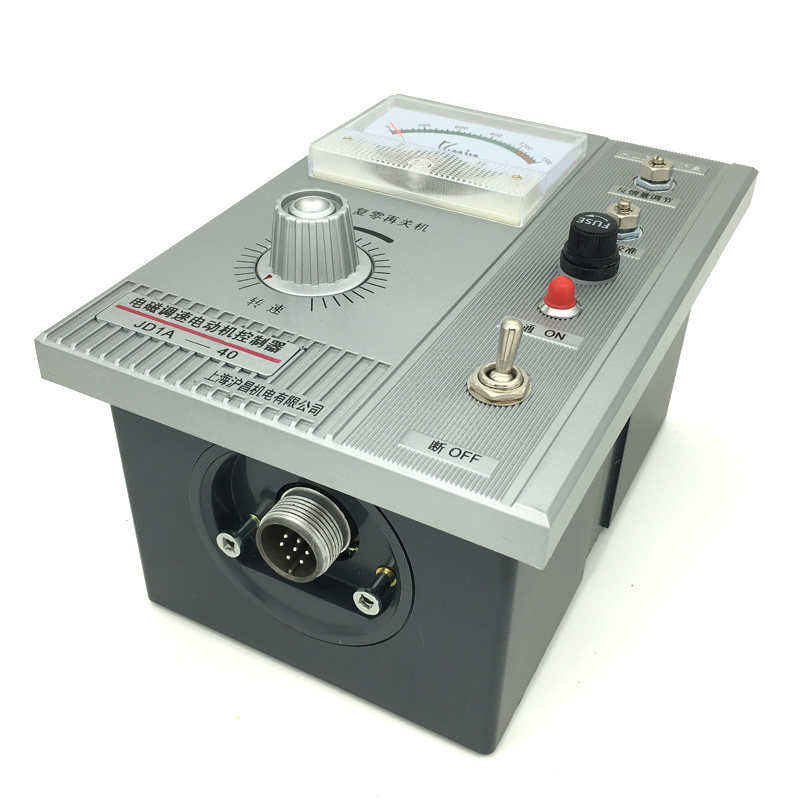

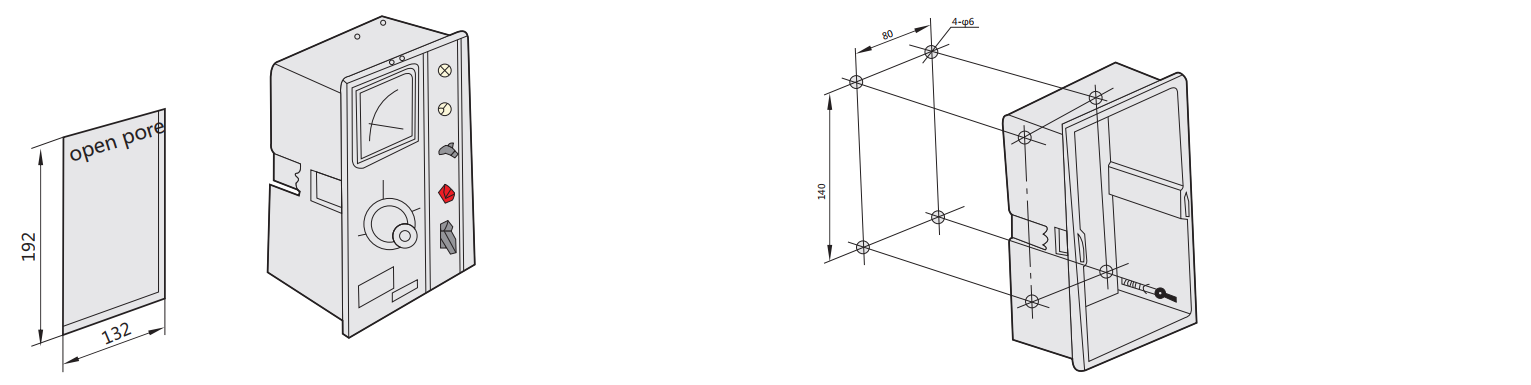

Thiết kế dạng tủ điều khiển có đồng hồ chỉ thị, núm điều chỉnh và các đèn/bộ phận điều khiển ở mặt trước giúp kỹ thuật viên thuận tiện quan sát và thao tác. Tài liệu còn cung cấp phương án lắp treo tường và lắp âm mặt tủ, thuận tiện cho việc tích hợp vào tủ điện hoặc bố trí độc lập gần máy.
Bộ điều khiển tốc độ động cơ JD1A-40 là giải pháp chuyên dụng cho động cơ điện từ điều chỉnh tốc độ công suất 15–40kW. Thiết bị sử dụng nguồn ~220V ±10%, hỗ trợ điều chỉnh tốc độ trong phạm vi 100–1300 vòng/phút, độ chính xác tốc độ ổn định ≤1% và đầu ra tối đa của model JD1A-40 là DC90V/5A.
Đây là lựa chọn phù hợp cho kỹ thuật viên bảo trì, nhà máy, đơn vị tích hợp máy và bộ phận mua hàng đang tìm kiếm bộ điều khiển tốc độ động cơ VS JD1A-40 để thay thế hoặc lắp đặt cho hệ thống truyền động hiện hữu.
Khi đặt hàng, vui lòng cung cấp model, công suất động cơ, dạng tachogenerator và yêu cầu lắp đặt để được kiểm tra cấu hình phù hợp. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
