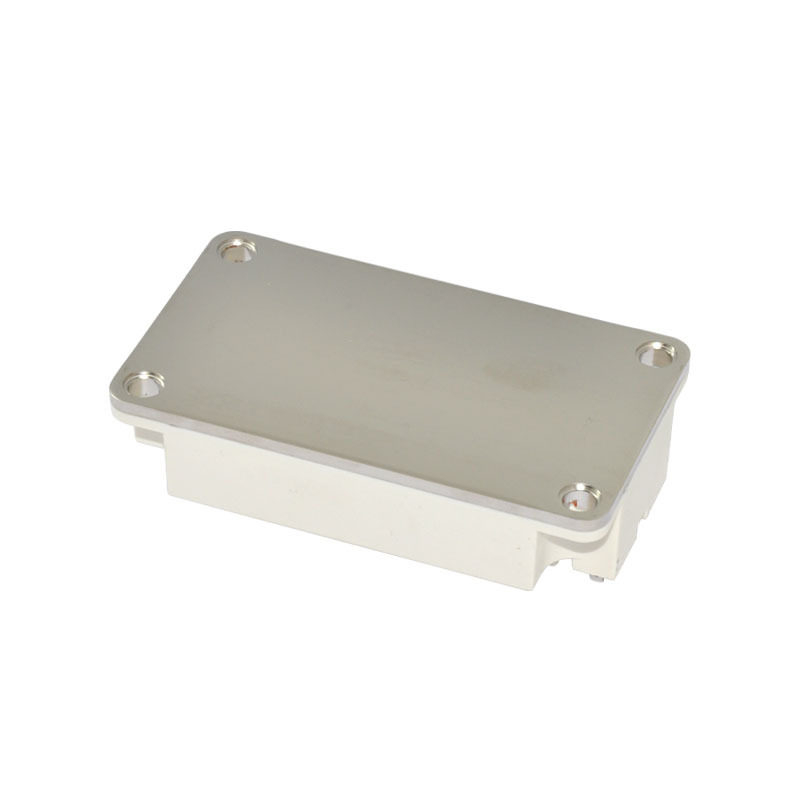

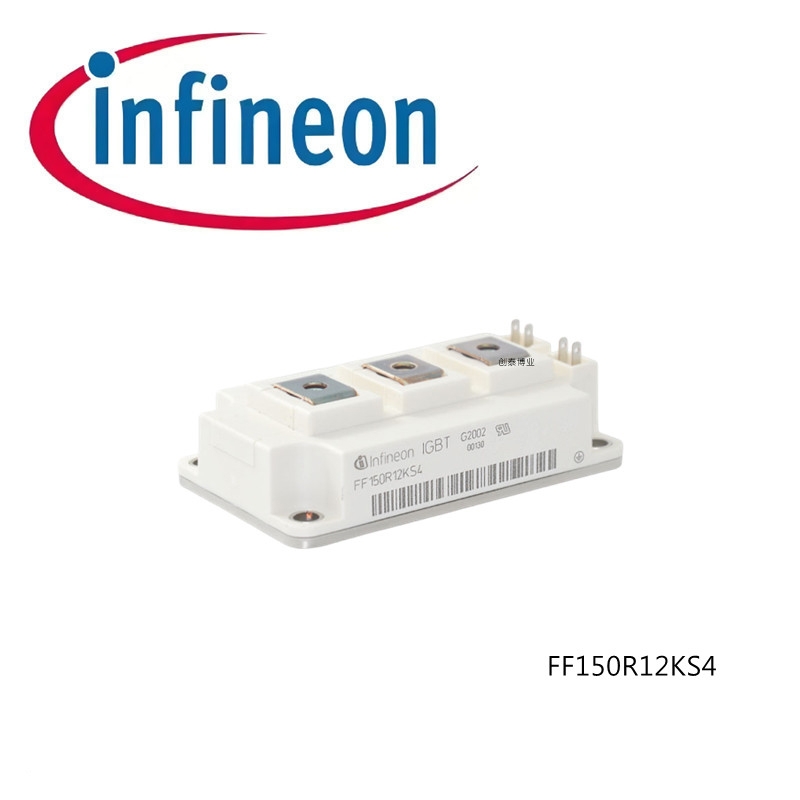

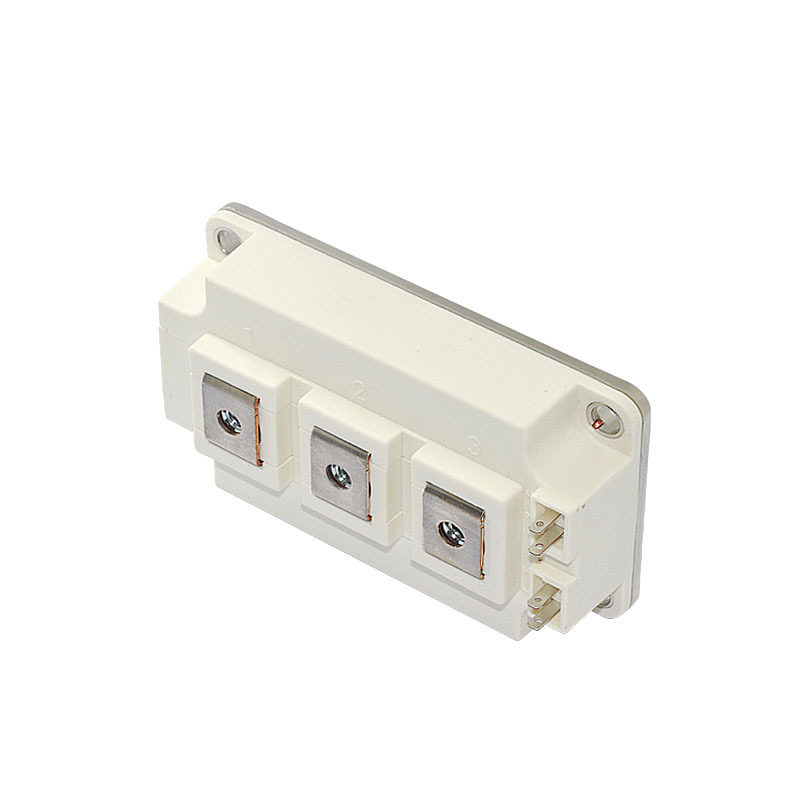

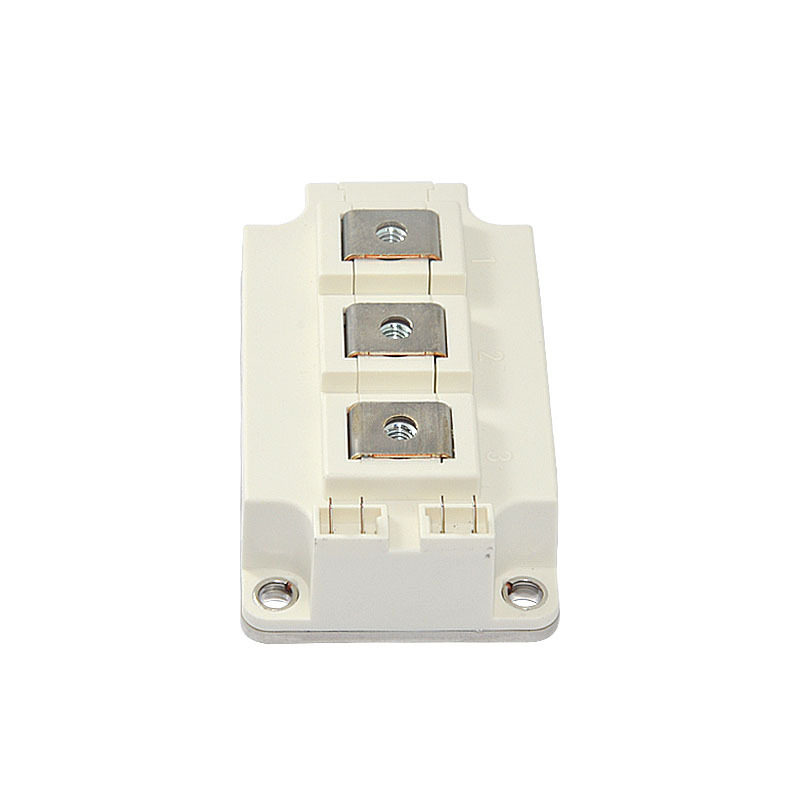

IGBT FF150R12KS4 Infineon là module IGBT công suất 1200V 150A thuộc dòng 62mm C-Series, thiết kế cho đóng cắt tần số cao. Sản phẩm nổi bật với IGBT tốc độ cao, diode silicon carbide, tổn hao chuyển mạch thấp và khả năng chịu ngắn mạch tốt, phù hợp cho biến tần, inverter, servo drive, motor drive và UPS công nghiệp.
IGBT FF150R12KS4 là module IGBT công suất của Infineon thuộc dòng 62mm C-Series, được thiết kế cho các ứng dụng đóng cắt tần số cao trong hệ thống điện tử công suất. Sản phẩm có điện áp collector-emitter 1200V, dòng collector danh định 150A và dòng collector đỉnh lặp lại 300A. Với IGBT tốc độ cao kết hợp diode silicon carbide, FF150R12KS4 phù hợp cho biến tần, inverter, truyền động động cơ, servo drive, UPS và các hệ thống yêu cầu hiệu suất chuyển mạch cao.
FF150R12KS4 là module IGBT công suất của Infineon, được phát triển cho nhóm ứng dụng inverter và truyền động công suất. Theo tài liệu kỹ thuật, module sử dụng IGBT2 tốc độ cao kết hợp diode silicon carbide, hướng đến các hệ thống đóng cắt ở tần số cao. Đây là một trong những đặc điểm quan trọng giúp sản phẩm phù hợp với các thiết bị điện tử công suất cần kiểm soát dòng điện và chuyển đổi năng lượng hiệu quả.
Module có điện áp collector-emitter VCES lên tới 1200V. Dòng collector DC danh định IC nom là 150A tại điều kiện TC = 75°C, trong khi dòng collector DC có thể đạt 225A ở điều kiện TC = 25°C với nhiệt độ mối nối tối đa 150°C. Dòng collector đỉnh lặp lại ICRM được công bố ở mức 300A với thời gian xung 1ms.
FF150R12KS4 còn được chú trọng về khả năng chuyển mạch và độ bền trong môi trường công nghiệp. Datasheet nêu các đặc tính như khả năng chịu ngắn mạch cao, dòng ngắn mạch tự giới hạn, tổn hao chuyển mạch thấp và VCEsat có hệ số nhiệt độ dương. Đây là những yếu tố có giá trị đối với các hệ thống biến tần, inverter và motor drive hoạt động liên tục.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | FF150R12KS4 |
| Thương hiệu | Infineon |
| Loại sản phẩm | IGBT Module |
| Dòng sản phẩm | 62mm C-Series |
| Ứng dụng cấu hình | IGBT, Inverter |
| Điện áp Collector-Emitter VCES | 1200 V |
| Dòng collector danh định IC nom | 150 A |
| Dòng collector DC IC | 225 A |
| Dòng collector đỉnh lặp lại ICRM | 300 A |
| Tổng công suất tổn hao Ptot | 1250 W |
| Điện áp đỉnh Gate-Emitter VGES | ±20 V |
| Điện áp bão hòa VCEsat | 3,20 V typ. tại 25°C; 3,85 V typ. tại 125°C |
| Điện áp ngưỡng Gate VGEth | 4,5 – 6,5 V; typ. 5,5 V |
| Điện tích Gate QG | 1,60 µC |
| Điện trở Gate nội RGint | 2,5 Ω |
| Điện dung đầu vào Cies | 11,0 nF |
| Điện dung truyền ngược Cres | 0,50 nF |
| Dòng collector-emitter khi khóa ICES | 5,0 mA |
| Dòng rò Gate-Emitter IGES | 400 nA |
| Năng lượng tổn hao khi đóng Eon | 14,5 mJ |
| Năng lượng tổn hao khi ngắt Eoff | 11,0 mJ |
| Dòng ngắn mạch ISC | 950 A, tp ≤ 10 µs tại Tvj = 125°C |
| Nhiệt trở junction-case của mỗi IGBT RthJC | 0,10 K/W |
| Nhiệt trở case-heatsink RthCH | 0,03 K/W cho mỗi IGBT |
| Nhiệt độ làm việc chuyển mạch Tvj op | -40 đến 125°C |
| Điện áp ngược lặp lại diode VRRM | 1200 V |
| Dòng thuận DC diode IF | 150 A |
| Dòng thuận đỉnh lặp lại IFRM | 300 A |
| Giá trị I²t của diode | 4500 A²s |
| Điện áp cách ly VISOL | 2,5 kV RMS, 50 Hz, 1 phút |
| Vật liệu đế module | Cu |
| Vật liệu cách điện bên trong | Al2O3 |
| CTI | > 400 |
| Điện cảm ký sinh module LsCE | 20 nH |
| Nhiệt trở case-heatsink của module | 0,01 K/W |
| Nhiệt độ lưu trữ | -40 đến 125°C |
| Moment siết lắp module | 3,0 – 6,0 Nm |
| Moment siết đầu nối | 2,5 – 5,0 Nm |
| Khối lượng | 340 g |
FF150R12KS4 được cung cấp cùng tài liệu kỹ thuật của Infineon, bao gồm thông số điện, đặc tính chuyển mạch, đặc tính diode, đồ thị nhiệt, sơ đồ mạch và bản vẽ kích thước cơ khí. Người thiết kế và kỹ thuật viên nên kiểm tra đầy đủ datasheet và tài liệu lắp đặt trước khi đưa module vào hệ thống thực tế.

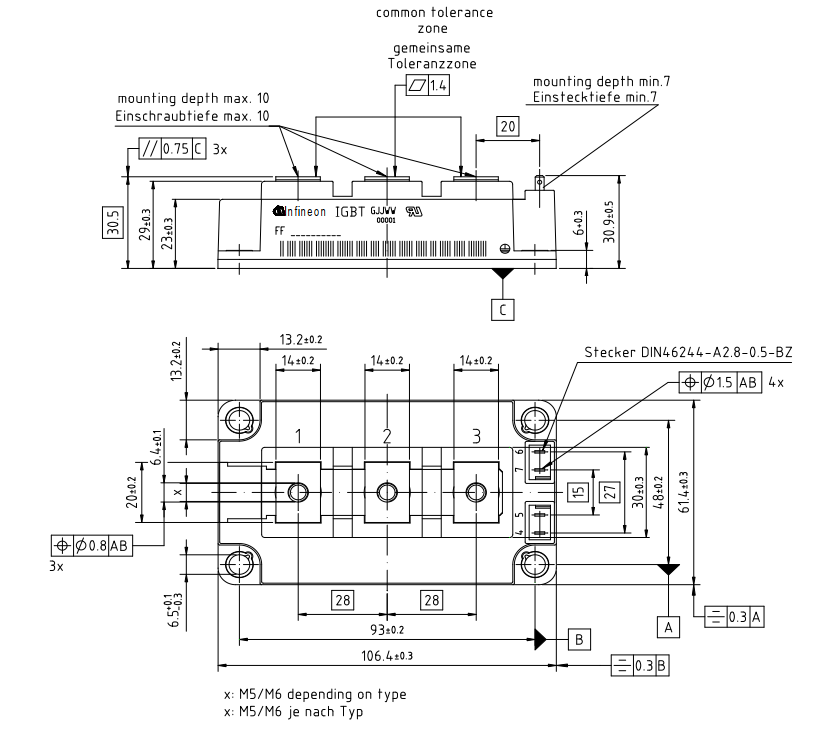

FF150R12KS4 sử dụng dạng vỏ module 62mm với đế đồng và đế cách điện. Tài liệu kỹ thuật thể hiện các kích thước lắp đặt, vị trí terminal, lỗ bắt vít và các khoảng cách cơ khí cần thiết. Khi thay thế module IGBT trong thiết bị công nghiệp, cần đối chiếu chính xác vị trí chân, kích thước lắp đặt và yêu cầu tản nhiệt.
Sơ đồ mạch trong tài liệu kỹ thuật thể hiện cấu trúc module IGBT và diode phục hồi bên trong. Các đầu nối được đánh số theo cấu hình của module, vì vậy khi thiết kế hoặc thay thế cần căn cứ trực tiếp vào sơ đồ chân của FF150R12KS4 thay vì chỉ dựa vào vị trí vật lý của các đầu cực.
Đặc biệt, đối với các hệ thống công suất lớn, việc đấu nối Gate-Emitter, đường dẫn công suất và mạch điều khiển phải được thực hiện đúng thiết kế. Điện áp Gate-Emitter cực đại của module là ±20V, do đó mạch driver cần được lựa chọn và thiết lập phù hợp với yêu cầu của IGBT.
Chức năng chính của FF150R12KS4 là đóng cắt dòng điện công suất lớn trong các bộ nghịch lưu và hệ thống chuyển đổi điện năng. IGBT đóng vai trò phần tử bán dẫn điều khiển công suất, trong khi diode tích hợp hỗ trợ đường dẫn dòng điện trong quá trình chuyển mạch và hoạt động của mạch inverter.
Với điện áp VCES 1200V và dòng danh định 150A, FF150R12KS4 hướng đến các hệ thống cần khả năng xử lý công suất đáng kể. Module được thiết kế cho đóng cắt tần số cao và có các đặc tính chuyển mạch được thể hiện trong datasheet thông qua các thông số như thời gian trễ đóng, thời gian tăng, thời gian trễ ngắt, thời gian giảm và năng lượng tổn hao khi chuyển mạch.
Tại điều kiện thử nghiệm IC = 150A, VCE = 600V, VGE = ±15V và RGon/RGoff = 6,8Ω, datasheet công bố Eon 14,5mJ và Eoff 11,0mJ. Các giá trị này là cơ sở để kỹ sư tính toán tổn hao chuyển mạch, nhiệt độ junction và khả năng tản nhiệt của hệ thống.
Module cũng có khả năng chịu dòng ngắn mạch cao. Dữ liệu trong tài liệu kỹ thuật cho thấy dòng ngắn mạch ISC đạt 950A với thời gian xung tp ≤ 10µs tại Tvj = 125°C trong điều kiện thử nghiệm được quy định. Khi thiết kế hệ thống thực tế, thông số này cần được xem xét cùng với mạch bảo vệ và giới hạn dòng của toàn bộ thiết bị.
Một ưu điểm đáng chú ý của FF150R12KS4 là sự kết hợp giữa IGBT tốc độ cao và diode silicon carbide trong cùng module. Cấu trúc này được hướng tới các ứng dụng đóng cắt tần số cao, giúp module phù hợp với các thiết kế inverter và truyền động cần kiểm soát tổn hao chuyển mạch.
Khả năng chịu dòng của module cũng là điểm đáng chú ý. Với IC nom 150A, ICRM 300A và tổng công suất tổn hao Ptot 1250W theo điều kiện quy định trong datasheet, FF150R12KS4 có thể đáp ứng nhiều hệ thống điện tử công suất công nghiệp. Tuy nhiên, các giá trị này không nên được hiểu là dòng vận hành cố định cho mọi điều kiện; kỹ sư cần tính toán theo nhiệt độ vỏ, nhiệt độ junction, tần số chuyển mạch, chu kỳ tải và phương án tản nhiệt.
Về mặt cơ khí, module có đế đồng, lớp cách điện Al2O3, CTI > 400, khoảng cách creepage và clearance tương đối lớn. Điện áp cách ly được công bố ở mức 2,5kV RMS trong 1 phút. Những đặc điểm này giúp module thích hợp cho thiết kế công nghiệp yêu cầu độ tin cậy và cách ly điện giữa phần công suất với bộ phận tản nhiệt.
FF150R12KS4 cũng có điện cảm ký sinh module LsCE chỉ 20nH theo datasheet. Trong các mạch đóng cắt nhanh, việc kiểm soát điện cảm ký sinh có ý nghĩa quan trọng đối với độ ổn định của quá trình chuyển mạch và mức điện áp quá độ trên linh kiện.
IGBT FF150R12KS4 là module công suất Infineon 1200V 150A dành cho các ứng dụng inverter, biến tần, motor drive, servo drive, UPS và thiết bị điện tử công suất đóng cắt tần số cao. Với cấu trúc module 62mm C-Series, IGBT tốc độ cao, diode silicon carbide, khả năng chịu ngắn mạch cao và tổn hao chuyển mạch thấp, sản phẩm là lựa chọn phù hợp để thay thế hoặc thiết kế các mạch công suất khi thông số kỹ thuật đáp ứng yêu cầu hệ thống.
Khi mua FF150R12KS4 để thay thế linh kiện trong biến tần hoặc thiết bị công nghiệp, nên đối chiếu chính xác mã sản phẩm, điện áp, dòng tải, sơ đồ chân, kích thước cơ khí và yêu cầu tản nhiệt. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
