Cảm biến tiệm cận Omron TL-M5MF1 5mm PNP NO

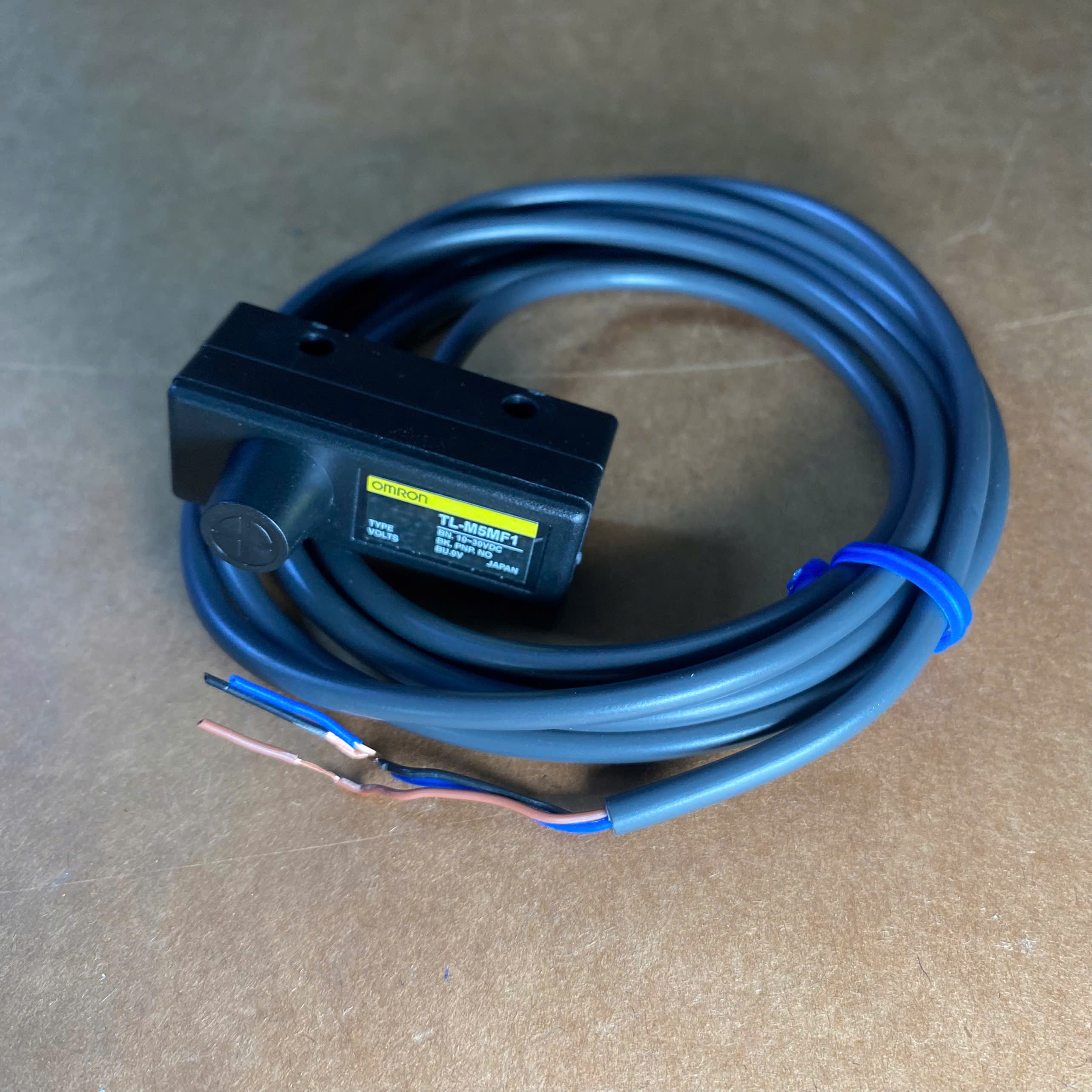

Cảm biến tiệm cận Omron TL-M5MF1 là cảm biến cảm ứng từ dạng khối thuộc dòng TL-M, được sử dụng để phát hiện vật thể kim loại trong các hệ thống máy móc và tự động hóa. Model có khoảng cách phát hiện 5mm, ngõ ra PNP NO và thiết kế dạng công tắc cơ bản. Với khả năng phát hiện không tiếp xúc, đèn LED báo trạng thái và cấp bảo vệ IP67, TL-M5MF1 phù hợp với nhiều ứng dụng kiểm tra vị trí, hành trình cơ cấu, phát hiện sản phẩm và giám sát thiết bị trên dây chuyền công nghiệp.

Giới thiệu chung

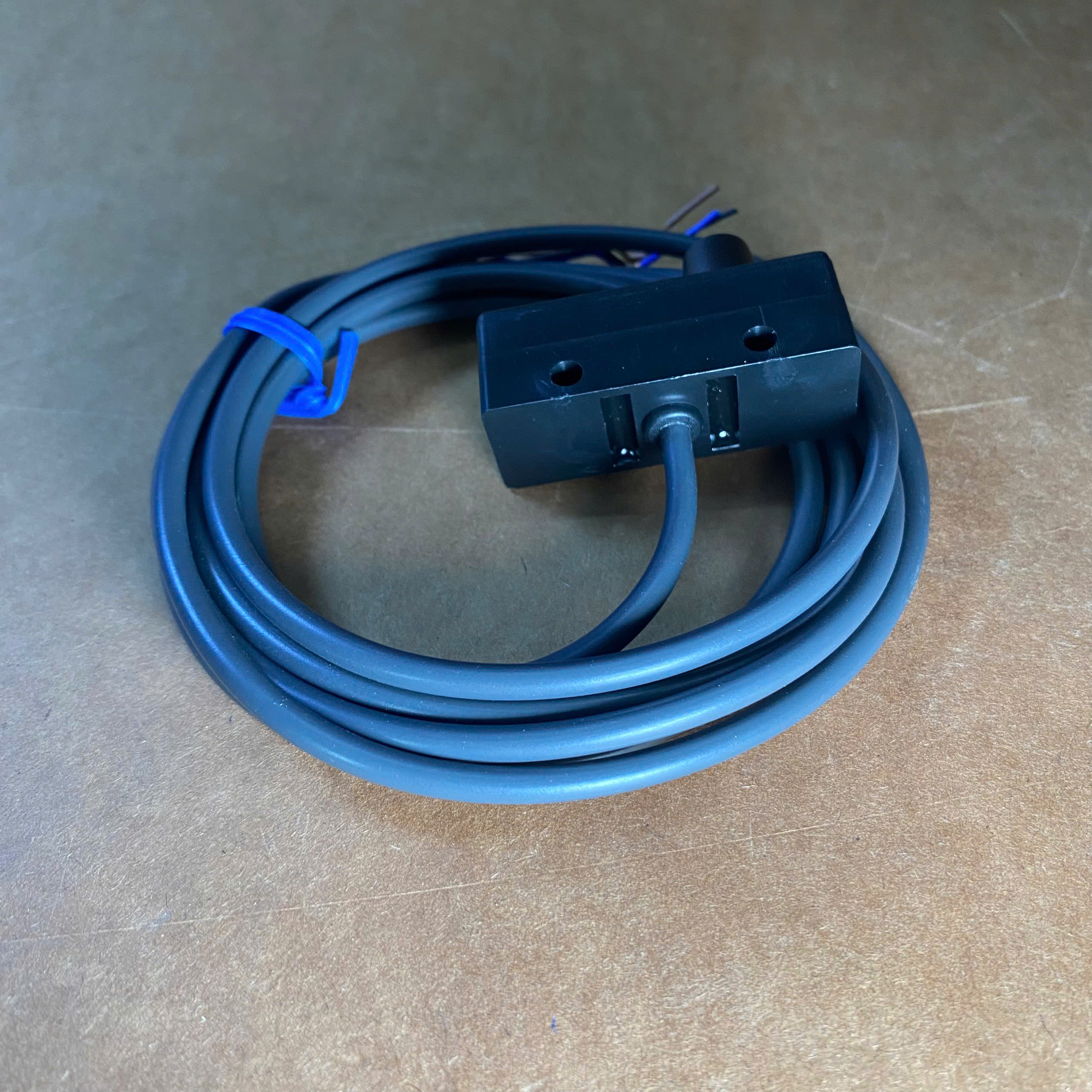

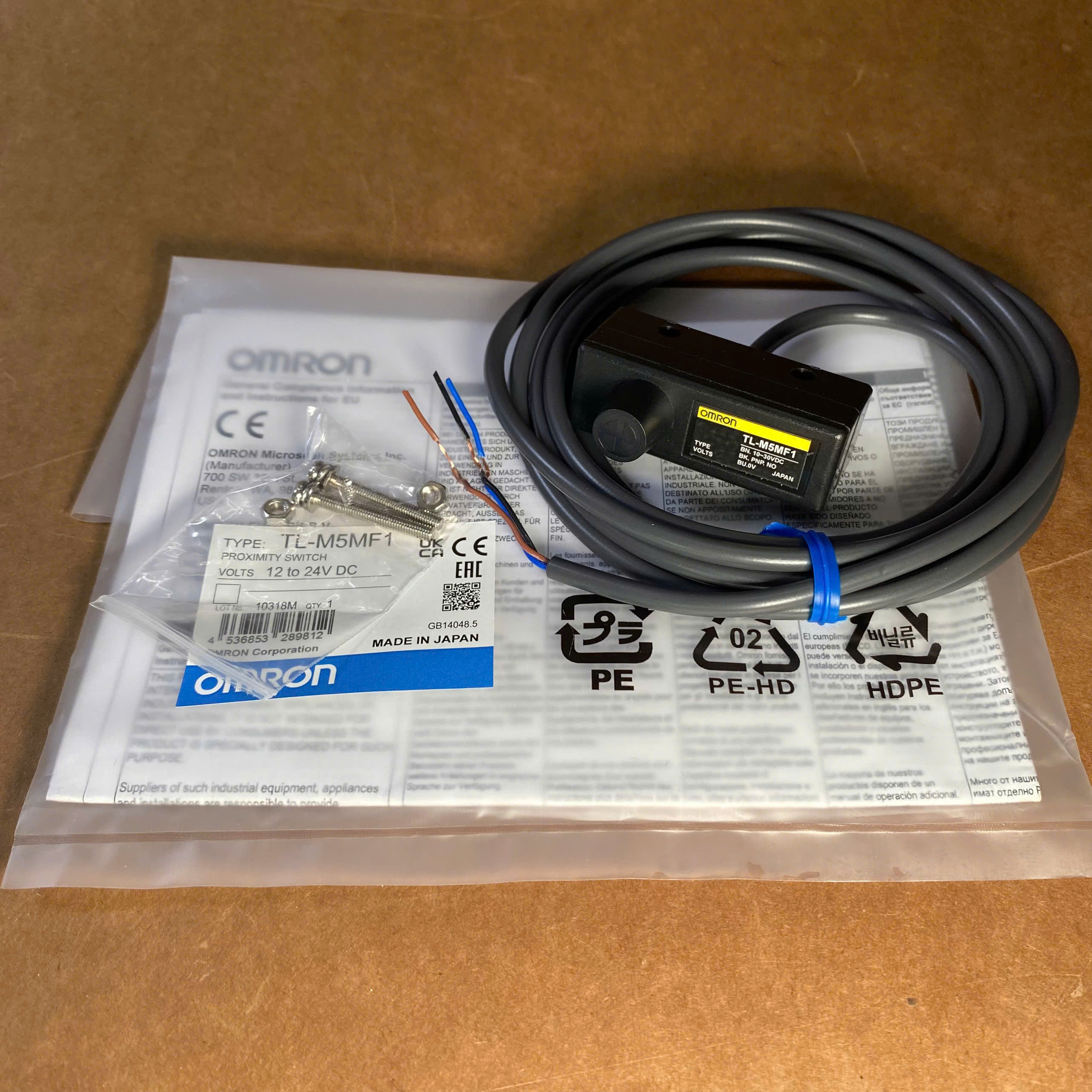

Omron TL-M5MF1 thuộc dòng cảm biến tiệm cận TL-M, một dòng cảm biến được thiết kế theo kiểu dáng đặc trưng giống công tắc cơ bản. Thay vì sử dụng thân trụ ren như các dòng cảm biến tiệm cận phổ biến, TL-M có thân dạng khối, phù hợp với những máy móc đã được thiết kế sẵn vị trí lắp cảm biến theo kiểu công tắc.

Model TL-M5MF1 được sử dụng để nhận biết sự xuất hiện của vật thể kim loại ở khoảng cách gần mà không cần tiếp xúc trực tiếp. Khi chi tiết kim loại tiến vào vùng cảm nhận, trạng thái ngõ ra của cảm biến thay đổi và tạo tín hiệu cho mạch điều khiển. Phương pháp này phù hợp với những cơ cấu hoạt động lặp lại, nơi việc sử dụng công tắc cơ khí có thể tạo ra hao mòn do tiếp xúc liên tục.

Điểm đáng chú ý của TL-M5MF1 là khoảng cách phát hiện 5mm. Đây là khoảng cách lớn hơn phiên bản TL-M2M có khoảng cách danh định 2mm trong cùng dòng sản phẩm. Vì vậy, TL-M5MF1 có thể được quan tâm trong những vị trí mà kỹ thuật viên cần duy trì khoảng hở lớn hơn giữa cảm biến và chi tiết chuyển động.

Model này thuộc nhóm cảm biến unshielded và sử dụng cấu hình PNP NO. Đây là thông số quan trọng khi lựa chọn thiết bị thay thế vì tín hiệu PNP và NPN không thể mặc nhiên thay thế cho nhau trong cùng một hệ thống điều khiển. Người dùng cần kiểm tra loại ngõ vào PLC và sơ đồ đấu nối trước khi lắp đặt.

Thông tin của dòng TL-M trong tài liệu kỹ thuật cho thấy các phiên bản DC sử dụng nguồn 12-24VDC, dải điện áp hoạt động 10-30VDC, cấp bảo vệ IP67, vỏ bằng nhựa ABS chịu nhiệt và dây tròn chống dầu, chống rung dài tiêu chuẩn 2m. :contentReference[oaicite:1]{index=1}

Thông số kỹ thuật

Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của dòng Omron TL-M cung cấp thông tin về nguyên lý hoạt động, đặc tính phát hiện, sơ đồ đấu nối, kích thước và các yêu cầu lắp đặt. Khi sử dụng TL-M5MF1 để thay thế cảm biến trên máy hiện hữu, nên kiểm tra đầy đủ mã sản phẩm và loại tín hiệu PNP trước khi đấu nối.

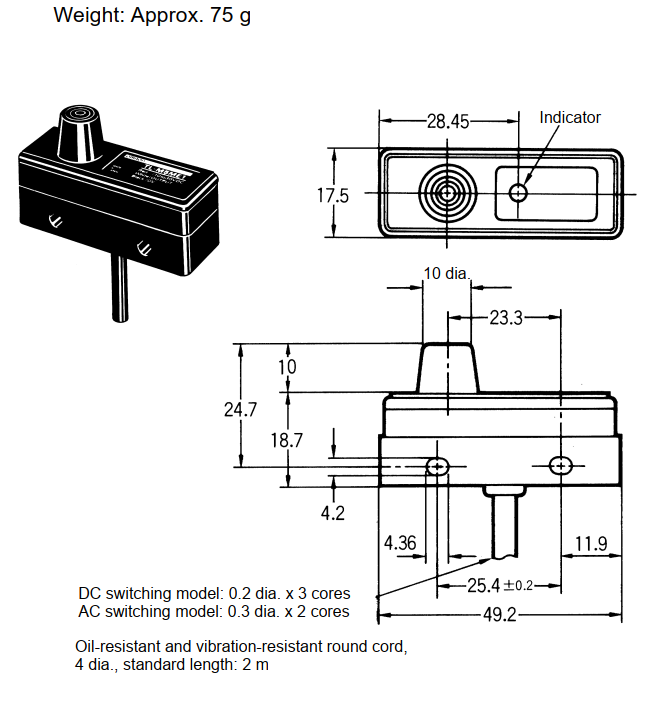

Bản vẽ kích thước



TL-M5MF1 sử dụng thiết kế thân dạng khối đặc trưng của dòng TL-M. Theo bản vẽ của dòng sản phẩm, phần mặt cảm biến có đường kính khoảng 10mm, thân chính có chiều rộng khoảng 17,5mm và tổng chiều dài cơ khí khoảng 49,2mm tùy theo vị trí thể hiện trên bản vẽ.

Dây của cảm biến là loại dây tròn chống dầu và chống rung, đường kính khoảng 4mm, chiều dài tiêu chuẩn 2m. Cấu hình dây liền phù hợp với việc đưa tín hiệu trực tiếp từ cảm biến về hộp điều khiển hoặc tủ điện của máy.

Do TL-M5MF1 thuộc kiểu unshielded, vị trí lắp đặt cần được tính toán để hạn chế ảnh hưởng của các vật thể kim loại không phải đối tượng cần phát hiện. Đặc biệt, khi cảm biến được lắp sát vào khung máy hoặc tấm kim loại, cần kiểm tra khoảng cách lắp đặt thực tế.

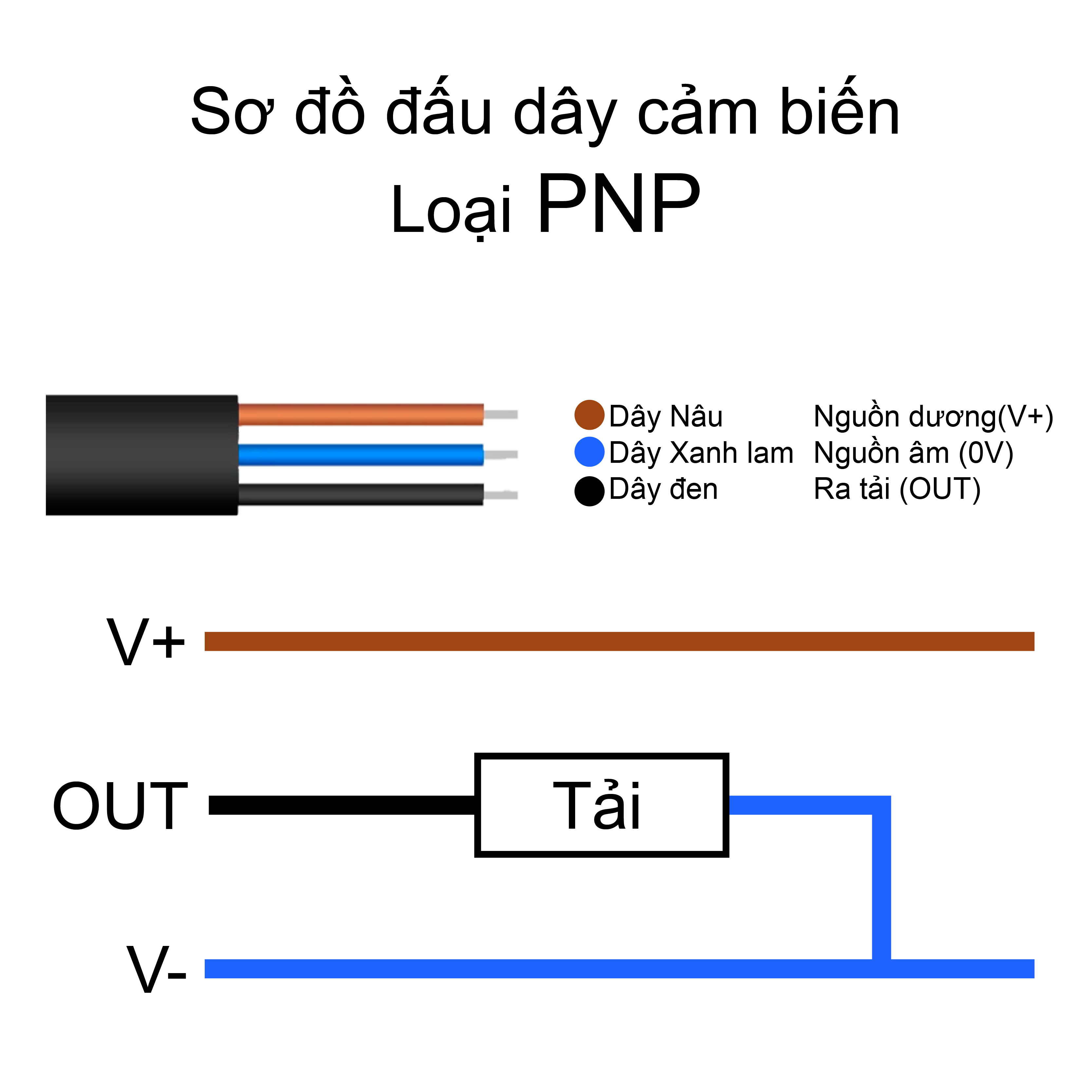

Sơ đồ đấu nối



TL-M5MF1 sử dụng cấu hình DC 3 dây với tín hiệu PNP và trạng thái thường mở NO. Khi kết nối với PLC hoặc bộ điều khiển, cần xác định loại ngõ vào phù hợp với tín hiệu PNP của cảm biến.

Đối với hệ thống điều khiển sử dụng nguồn 24VDC, cảm biến có thể làm việc trong dải điện áp 10-30VDC theo cấu hình của dòng TL-M. Dòng tải phải nằm trong giới hạn cho phép của cảm biến. Không nên đấu nối theo cách bỏ qua tải hoặc sử dụng tải vượt quá khả năng đóng cắt.

Khi thay thế một cảm biến khác bằng TL-M5MF1, kỹ thuật viên nên kiểm tra lần lượt điện áp nguồn, kiểu tín hiệu PNP/NPN, trạng thái NO/NC và sơ đồ dây. Đây là bốn thông số có ảnh hưởng trực tiếp đến khả năng tương thích của cảm biến với hệ thống điều khiển.

Chức năng

TL-M5MF1 có chức năng chính là phát hiện vật thể kim loại bằng phương pháp cảm ứng từ. Khi vật thể đi vào vùng phát hiện, cảm biến nhận biết sự thay đổi của trường cảm ứng và chuyển trạng thái tín hiệu đầu ra.

Khoảng cách phát hiện 5mm giúp sản phẩm thích hợp với các cơ cấu mà khoảng cách giữa đầu cảm biến và vật thể không thể duy trì quá gần. Trong thực tế, khoảng cách làm việc cần được lựa chọn dựa trên kích thước và vật liệu của đối tượng cần phát hiện.

Vật thể tiêu chuẩn của dòng TL-M là kim loại sắt. Khi sử dụng với kim loại màu như inox, đồng hoặc nhôm, khoảng cách phát hiện có thể thay đổi và thường thấp hơn so với vật thể bằng sắt. Vì vậy, những ứng dụng sử dụng vật liệu đặc biệt nên được kiểm tra thực tế trước khi đưa vào sản xuất hàng loạt.

Ngõ ra PNP NO cho phép cảm biến truyền tín hiệu đến hệ thống điều khiển khi phát hiện vật thể. Cấu hình này đặc biệt phù hợp với các máy sử dụng mạch điều khiển và PLC có ngõ vào PNP.

Đèn LED báo trạng thái giúp người vận hành hoặc kỹ thuật viên dễ dàng quan sát hoạt động của cảm biến tại hiện trường. Tính năng này hữu ích trong quá trình căn chỉnh khoảng cách, chạy thử máy và xác định nguyên nhân khi tín hiệu cảm biến không thay đổi.

Cấp bảo vệ IP67 cho phép TL-M5MF1 được sử dụng trong nhiều môi trường công nghiệp có bụi và nguy cơ tiếp xúc với nước ở mức phù hợp với tiêu chuẩn bảo vệ. Dải nhiệt độ hoạt động của dòng sản phẩm nằm trong khoảng -25°C đến 70°C.

Ứng dụng nổi bật

• Phát hiện chi tiết kim loại trên dây chuyền tự động hóa.
• Kiểm tra vị trí sản phẩm trên băng tải.
• Giám sát vị trí cuối hành trình của cơ cấu máy.
• Phát hiện chốt, cam hoặc chi tiết kim loại chuyển động.
• Kiểm tra sự có mặt của sản phẩm trước công đoạn tiếp theo.
• Sử dụng trong máy lắp ráp tự động.
• Ứng dụng trong máy đóng gói và máy cấp liệu.
• Phát hiện vị trí cơ cấu chặn và đẩy sản phẩm.
• Giám sát cơ cấu máy kết nối với PLC.
• Thay thế công tắc hành trình cơ khí trong một số vị trí phù hợp.
• Ứng dụng trong máy gia công cơ khí và thiết bị chuyên dụng.
• Sử dụng trong dây chuyền sản xuất và hệ thống điều khiển tự động.

TL-M5MF1 đặc biệt phù hợp với những nhu cầu tìm kiếm cảm biến tiệm cận Omron 5mm PNP, cảm biến PNP 3 dây hoặc cảm biến dạng khối. Đối với các máy đang sử dụng thiết kế gá theo kiểu công tắc cơ bản, hình dạng của dòng TL-M có thể là yếu tố quan trọng khi tìm sản phẩm thay thế.

Ưu điểm vượt trội

Ưu điểm đầu tiên của TL-M5MF1 nằm ở kiểu dáng dạng khối khác biệt so với cảm biến tiệm cận hình trụ thông dụng. Thiết kế này phù hợp với những cơ cấu máy được xây dựng quanh kích thước và vị trí lắp đặt của công tắc cơ bản.

Khoảng cách phát hiện 5mm là một điểm đáng chú ý khác. So với các model TL-M 2mm, TL-M5MF1 cho phép tạo khoảng cách lớn hơn giữa đầu cảm biến và vật thể cần nhận biết. Điều này có thể hữu ích khi cơ cấu chuyển động có biên độ hoặc vị trí lắp đặt không cho phép đưa cảm biến quá sát vật thể.

Cấu hình PNP NO 3 dây giúp TL-M5MF1 đáp ứng nhu cầu của các hệ thống điều khiển sử dụng tín hiệu PNP. Tuy nhiên, khi thay thế cảm biến NPN, cần kiểm tra lại toàn bộ mạch PLC thay vì chỉ dựa vào khoảng cách phát hiện.

Thiết bị còn có những đặc điểm phù hợp với môi trường công nghiệp như cấp bảo vệ IP67, đèn LED báo trạng thái, vỏ ABS chịu nhiệt và dây chống dầu, chống rung. Các thông số này giúp sản phẩm đáp ứng nhiều nhu cầu lắp đặt trên máy móc và dây chuyền tự động.

Một yếu tố khác cần lưu ý khi tìm mua TL-M5MF1 là đây là mã thuộc dòng TL-M đời cũ. Thông báo sản phẩm của Omron được các nhà phân phối linh kiện đăng tải ghi nhận TL-M5MF1 5M thuộc danh sách sản phẩm ngừng sản xuất và không có mã thay thế được khuyến nghị trong thông báo đó. Vì vậy, đối với nhu cầu sửa chữa máy cũ, việc xác định đúng mã hàng và tình trạng tồn kho có ý nghĩa đặc biệt quan trọng.

Lưu ý khi lựa chọn và lắp đặt

TL-M5MF1 là cảm biến unshielded nên cần chú ý đến ảnh hưởng của các chi tiết kim loại xung quanh. Nếu cảm biến được lắp sát khung máy, tấm thép hoặc các cảm biến khác, đặc tính phát hiện có thể bị ảnh hưởng.

Khi lắp nhiều cảm biến TL-M gần nhau, cần duy trì khoảng cách theo hướng dẫn kỹ thuật của dòng sản phẩm để hạn chế hiện tượng ảnh hưởng lẫn nhau. Khoảng cách yêu cầu thay đổi tùy theo cách bố trí cảm biến và model sử dụng.

Việc cố định cảm biến cũng cần được thực hiện đúng mô-men siết. Tài liệu kỹ thuật của dòng TL-M khuyến cáo không sử dụng mô-men siết vượt quá 0,98 N·m đối với vít cố định. Khi kết nối nguồn, cảm biến cần được đấu qua tải phù hợp để tránh gây hư hỏng thiết bị.

Đối với trường hợp mua TL-M5MF1 để thay thế cảm biến hiện hữu, nên cung cấp ảnh mã trên thân cảm biến, ảnh vị trí lắp đặt và thông tin PLC nếu có. Việc kiểm tra đồng thời thông số điện và kích thước cơ khí sẽ giúp giảm nguy cơ mua nhầm model.

Kết luận / Mua hàng

Cảm biến tiệm cận Omron TL-M5MF1 là model cảm ứng từ 5mm, kiểu dáng dạng khối, ngõ ra PNP NO và sử dụng cho các ứng dụng phát hiện kim loại không tiếp xúc. Sản phẩm phù hợp với nhiều máy tự động hóa, cơ cấu định vị, băng tải và hệ thống kiểm tra vị trí trong nhà máy.

Đối với kỹ thuật viên và bộ phận mua hàng, TL-M5MF1 là mã cần được kiểm tra chính xác khi tìm cảm biến thay thế cho máy đang sử dụng dòng TL-M. Đặc biệt cần xác nhận khoảng cách 5mm, ngõ ra PNP, trạng thái NO, nguồn DC và kích thước lắp đặt trước khi đặt hàng.

Do TL-M5MF1 thuộc dòng sản phẩm cũ, người mua nên kiểm tra tình trạng hàng thực tế trước khi đặt số lượng lớn. Trường hợp không còn hàng, có thể đánh giá phương án thay thế dựa trên cả thông số điện, khoảng cách phát hiện và khả năng tương thích cơ khí.

Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron TL-M5MF1, kiểm tra tình trạng hàng và được tư vấn phương án thay thế phù hợp cho máy hoặc dây chuyền tự động hóa.
