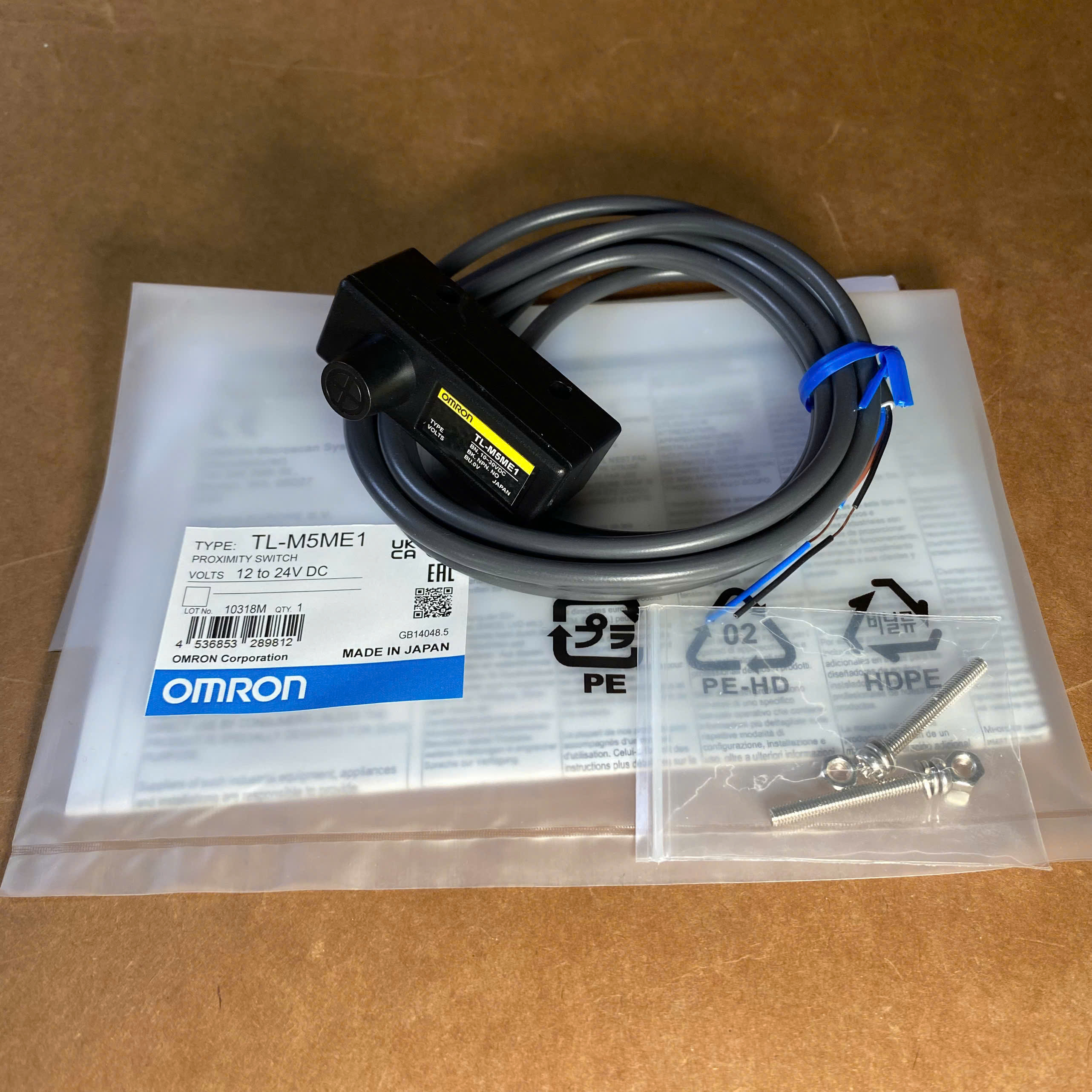

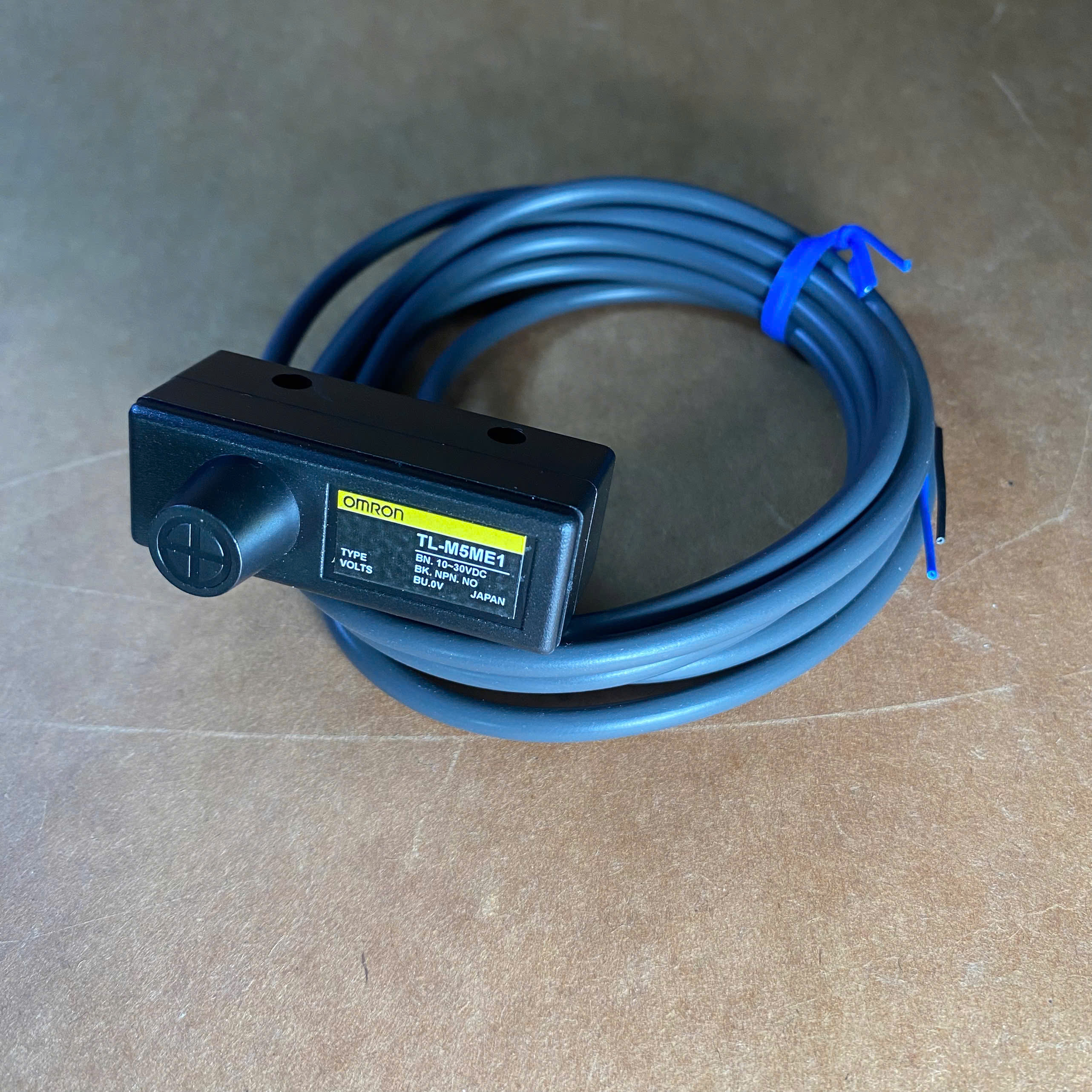

Cảm biến tiệm cận Omron TL-M5ME1 5mm NPN NO

Cảm biến tiệm cận Omron TL-M5ME1 là cảm biến cảm ứng từ dạng khối được sử dụng để phát hiện sự xuất hiện của vật thể kim loại trong máy móc và hệ thống tự động hóa. Sản phẩm có khoảng cách phát hiện 5mm, ngõ ra NPN NO dạng 3 dây, nguồn cấp 12-24VDC và cấp bảo vệ IP67. Với thiết kế theo kiểu công tắc cơ bản, TL-M5ME1 là lựa chọn phù hợp cho các cơ cấu máy cần phát hiện không tiếp xúc tại vị trí có khoảng cách làm việc lớn hơn các model TL-M 2mm.

Giới thiệu chung

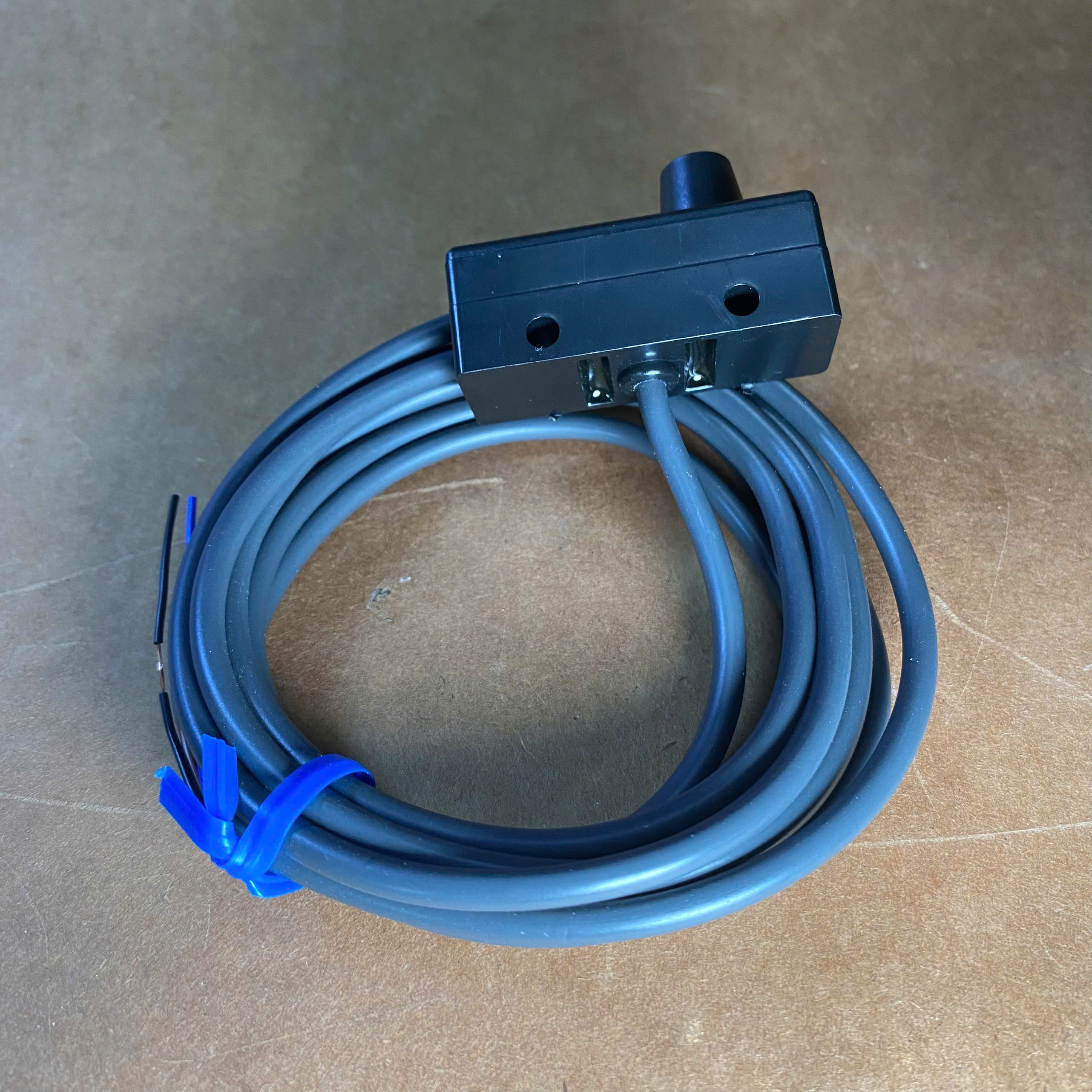

Omron TL-M5ME1 thuộc dòng cảm biến tiệm cận cảm ứng từ TL-M, được thiết kế theo kiểu dáng dạng khối thay vì thân trụ ren như nhiều dòng cảm biến công nghiệp phổ biến. Cấu trúc này tạo sự thuận tiện cho những máy móc hoặc cơ cấu được thiết kế theo kiểu lắp đặt tương tự công tắc cơ bản.

Model TL-M5ME1 sử dụng nguyên lý cảm ứng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Khi vật thể tiến vào vùng cảm nhận, cảm biến thay đổi trạng thái ngõ ra và truyền tín hiệu về hệ thống điều khiển. Nhờ đó, thiết bị có thể được sử dụng để xác định vị trí cơ cấu, kiểm tra sự có mặt của chi tiết hoặc tạo tín hiệu liên động cho máy.

Điểm đáng chú ý của TL-M5ME1 là khoảng cách phát hiện danh định 5mm ±10%. Với khoảng cách này, cảm biến phù hợp với những ứng dụng mà khoảng cách giữa đầu cảm biến và vật thể cần phát hiện lớn hơn mức thường gặp ở các model 2mm. Theo tài liệu kỹ thuật, vật thể tiêu chuẩn là tấm sắt kích thước 15 x 15 x 1mm và khoảng cách cài đặt tiêu chuẩn nằm trong phạm vi 0 đến 4mm.

TL-M5ME1 là phiên bản DC 3 dây, ngõ ra NPN thường mở NO. Cấu hình này phù hợp với các mạch điều khiển sử dụng nguồn DC và PLC có ngõ vào tương thích NPN. Sản phẩm có đèn LED báo trạng thái giúp kỹ thuật viên dễ dàng quan sát tình trạng hoạt động ngay trên thân cảm biến.

Thông số của dòng TL-M cho thấy phiên bản TL-M5ME1 sử dụng nguồn định mức 12-24VDC, dải hoạt động 10-30VDC, khả năng đóng cắt tối đa 100mA tại 12VDC và 200mA tại 24VDC. Model 5mm có tần số đáp ứng 250Hz và cấp bảo vệ IP67. :contentReference[oaicite:1]{index=1}

Thông số kỹ thuật

Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của Omron cung cấp các thông tin cần thiết để kiểm tra đặc tính điện, khoảng cách phát hiện, sơ đồ đấu nối, kích thước và yêu cầu lắp đặt của dòng TL-M. Khi thay thế cảm biến trên máy đang vận hành, nên kiểm tra chính xác mã TL-M5ME1 để tránh nhầm với các model 2mm hoặc các phiên bản có trạng thái ngõ ra khác.

Bản vẽ kích thước

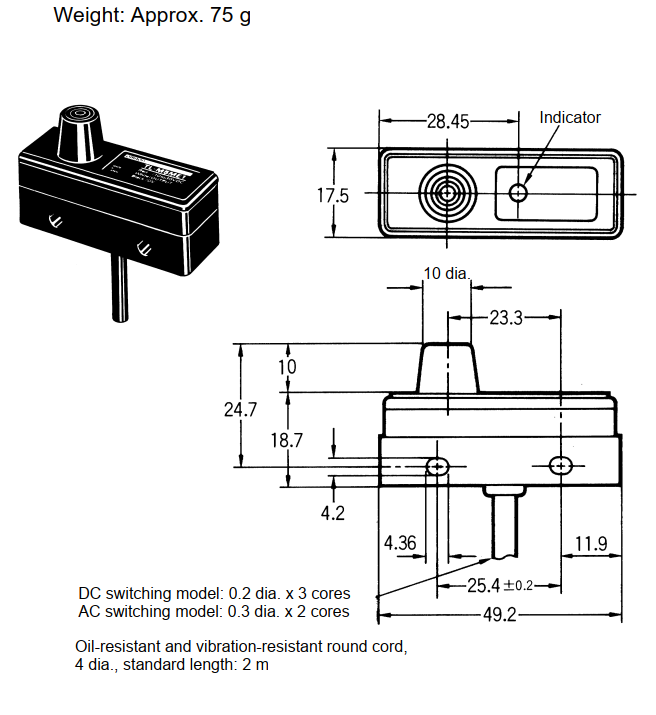

Theo bản vẽ kỹ thuật, TL-M5ME1 sử dụng thân cảm biến dạng khối với phần đầu cảm biến đường kính khoảng 10mm. Kích thước mặt thân chính thể hiện chiều rộng khoảng 17,5mm và các kích thước cơ khí khác được thể hiện chi tiết trong bản vẽ của nhà sản xuất.

Sản phẩm có dây tròn chống dầu và chống rung đường kính khoảng 4mm, chiều dài tiêu chuẩn 2m. Thiết kế dây liền giúp giảm số lượng điểm kết nối trong một số hệ thống máy và thuận tiện cho việc bố trí đường dây từ cảm biến về tủ điều khiển.

Khi thiết kế gá lắp, cần đặc biệt chú ý đến các chi tiết kim loại xung quanh đầu cảm biến. TL-M5ME1 là loại unshielded nên các vật thể kim loại ngoài đối tượng cần phát hiện có thể ảnh hưởng đến vùng cảm nhận nếu được bố trí quá gần.

Sơ đồ đấu nối

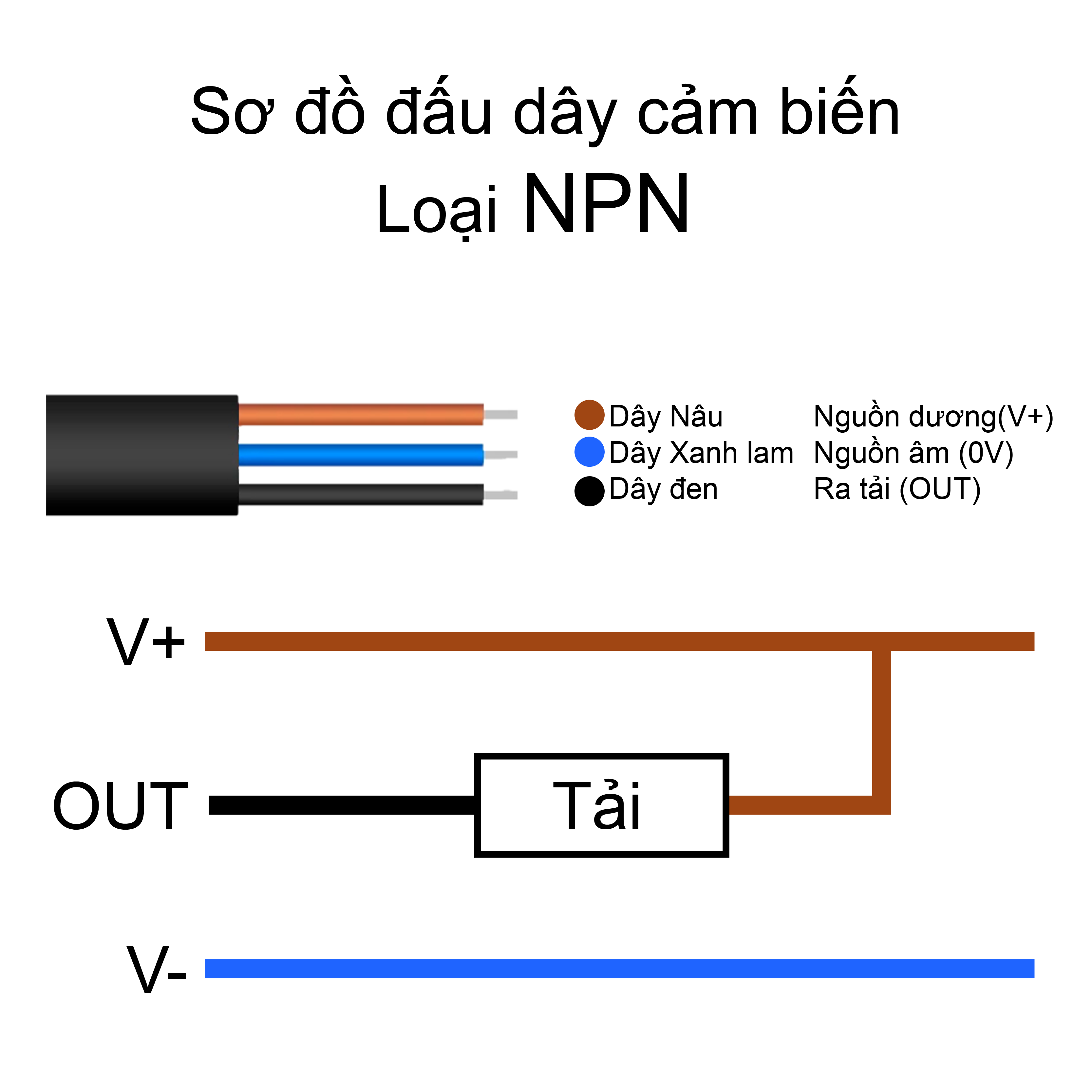

TL-M5ME1 sử dụng mạch DC 3 dây với ngõ ra NPN. Trong sơ đồ của dòng TL-M, dây nâu được sử dụng cho nguồn dương, dây xanh kết nối về 0V và dây đen là đường tín hiệu ngõ ra. Khi lắp đặt thực tế, cần đối chiếu sơ đồ đấu dây trên tài liệu kỹ thuật và cấu hình ngõ vào của PLC.

Đối với hệ thống điều khiển 24VDC, cảm biến có thể làm việc trong dải điện áp 10-30VDC. Tải kết nối với ngõ ra phải được lựa chọn phù hợp với khả năng đóng cắt của cảm biến, tối đa 200mA tại 24VDC.

Do TL-M5ME1 là cảm biến NPN NO, cần đặc biệt lưu ý khi thay thế cho một cảm biến PNP hoặc model có trạng thái NC. Cùng một khoảng cách phát hiện không có nghĩa các model cảm biến có thể thay thế trực tiếp cho nhau về mặt điện.

Chức năng

Chức năng chính của TL-M5ME1 là phát hiện sự hiện diện của vật thể kim loại ở khoảng cách tối đa danh định 5mm. Cảm biến tạo ra vùng cảm ứng phía trước đầu dò và phản hồi khi vật thể kim loại đi vào vùng này.

Khác với công tắc hành trình cơ khí, cảm biến không cần tiếp xúc trực tiếp với vật thể. Điều này đặc biệt hữu ích đối với các cơ cấu chuyển động lặp lại liên tục, nơi việc sử dụng tiếp điểm cơ học có thể dẫn đến hao mòn theo thời gian.

Khoảng cách phát hiện 5mm tạo thêm khoảng hở giữa đầu cảm biến và chi tiết cần nhận biết. Trong thực tế, khoảng cách làm việc tối ưu cần được xác định dựa trên vật liệu, kích thước và hình dạng của vật thể. Đối với kim loại không phải sắt, khoảng cách phát hiện có thể giảm so với vật thể tiêu chuẩn bằng sắt.

TL-M5ME1 có tần số đáp ứng 250Hz, phù hợp với nhiều ứng dụng phát hiện vị trí và trạng thái trong máy công nghiệp. Đèn LED tích hợp giúp kỹ thuật viên nhanh chóng nhận biết cảm biến đang tác động hay không khi chạy thử máy.

Với cấp bảo vệ IP67, cảm biến được bảo vệ trước bụi và nước theo điều kiện thử nghiệm tương ứng của tiêu chuẩn. Dải nhiệt độ hoạt động -25°C đến 70°C cũng cho phép thiết bị được sử dụng trong nhiều môi trường máy móc công nghiệp.

Ứng dụng nổi bật

• Phát hiện vị trí chi tiết kim loại trên máy tự động.
• Kiểm tra sự có mặt của sản phẩm trên băng tải.
• Xác định vị trí cuối hành trình của cơ cấu chuyển động.
• Giám sát vị trí piston, chốt hoặc cơ cấu kim loại.
• Kiểm tra vị trí trong máy lắp ráp tự động.
• Phát hiện sản phẩm trong máy đóng gói.
• Kiểm tra cơ cấu cấp liệu và chuyển phôi.
• Giám sát vị trí cơ cấu chặn hoặc đẩy sản phẩm.
• Kết nối với PLC để tạo tín hiệu điều khiển và liên động.
• Thay thế công tắc cơ khí tại các vị trí cần phát hiện không tiếp xúc.
• Ứng dụng trong máy gia công và thiết bị cơ khí tự động.
• Sử dụng trong dây chuyền sản xuất và hệ thống tự động hóa nhà máy.

Đối với kỹ thuật viên bảo trì, TL-M5ME1 đặc biệt phù hợp khi cần tìm cảm biến tiệm cận Omron 5mm, cảm biến NPN 3 dây hoặc cảm biến dạng khối. Khoảng cách 5mm cũng tạo ra sự khác biệt đáng kể khi so sánh với những model TL-M có khoảng cách phát hiện 2mm.

Ưu điểm vượt trội

Ưu điểm nổi bật của TL-M5ME1 là khoảng cách phát hiện 5mm trong thiết kế cảm biến dạng khối. Điều này giúp kỹ thuật viên có thêm khoảng cách an toàn giữa đầu cảm biến và chi tiết chuyển động trong một số cơ cấu máy.

Thiết kế dạng công tắc cơ bản là một đặc điểm khác biệt của dòng TL-M. Đối với những máy đã được thiết kế sẵn vị trí gá dạng công tắc, kiểu dáng này có thể giúp việc bố trí cảm biến thuận tiện hơn so với việc chuyển sang một cảm biến dạng trụ hoàn toàn khác.

Cấu hình NPN NO 3 dây và nguồn 10-30VDC cũng phù hợp với nhiều hệ thống điều khiển công nghiệp. Đặc biệt, nguồn 24VDC là mức điện áp phổ biến trong các tủ điều khiển máy và hệ thống tự động hóa.

Vỏ nhựa ABS chịu nhiệt, cấp bảo vệ IP67, đèn LED báo trạng thái, khả năng chịu rung và chịu va đập là những đặc điểm giúp TL-M5ME1 đáp ứng các yêu cầu cơ bản của môi trường máy móc công nghiệp.

Một ưu điểm khác đối với công tác bảo trì là cấu hình sản phẩm khá rõ ràng: khoảng cách 5mm, NPN, NO, DC 3 dây. Khi cần tìm hàng thay thế, kỹ thuật viên có thể dựa vào các thông số này cùng kích thước cơ khí để xác định đúng model.

Lưu ý khi lựa chọn và lắp đặt

TL-M5ME1 là loại cảm biến unshielded, vì vậy vị trí lắp đặt cần được tính toán cẩn thận. Kim loại nằm gần cảm biến ngoài đối tượng cần phát hiện có thể ảnh hưởng đến đặc tính hoạt động.

Khi lắp nhiều cảm biến cạnh nhau hoặc đối diện nhau, cần duy trì khoảng cách tối thiểu theo hướng dẫn kỹ thuật để hạn chế hiện tượng ảnh hưởng lẫn nhau. Tài liệu Omron cũng đưa ra các khoảng cách cụ thể cho bố trí nhiều cảm biến TL-M5M trong cùng một khu vực.

Khi siết vít cố định, không nên sử dụng mô-men lớn hơn 0,98 N·m theo khuyến cáo của nhà sản xuất. Ngoài ra, cảm biến phải được kết nối với nguồn thông qua tải phù hợp; không nên cấp nguồn trực tiếp theo cách có thể gây hư hỏng thiết bị.

Kết luận / Mua hàng

Cảm biến tiệm cận Omron TL-M5ME1 là model cảm ứng từ khoảng cách 5mm, ngõ ra NPN NO 3 dây, nguồn 12-24VDC và cấp bảo vệ IP67. Kiểu dáng dạng khối cùng khoảng cách phát hiện lớn hơn phiên bản 2mm giúp sản phẩm phù hợp với nhiều cơ cấu máy, hệ thống băng tải và dây chuyền tự động hóa.

Đây là mã hàng đáng chú ý đối với kỹ thuật viên, bộ phận bảo trì và bộ phận mua vật tư khi cần tìm cảm biến tiệm cận Omron 5mm có cấu hình NPN NO. Trước khi đặt hàng, nên kiểm tra mã TL-M5ME1, loại ngõ ra, điện áp nguồn, khoảng cách phát hiện và kích thước lắp đặt để đảm bảo tương thích với thiết bị hiện hữu.

Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron TL-M5ME1 và được tư vấn lựa chọn sản phẩm phù hợp với máy móc, PLC hoặc dây chuyền tự động hóa của bạn.
