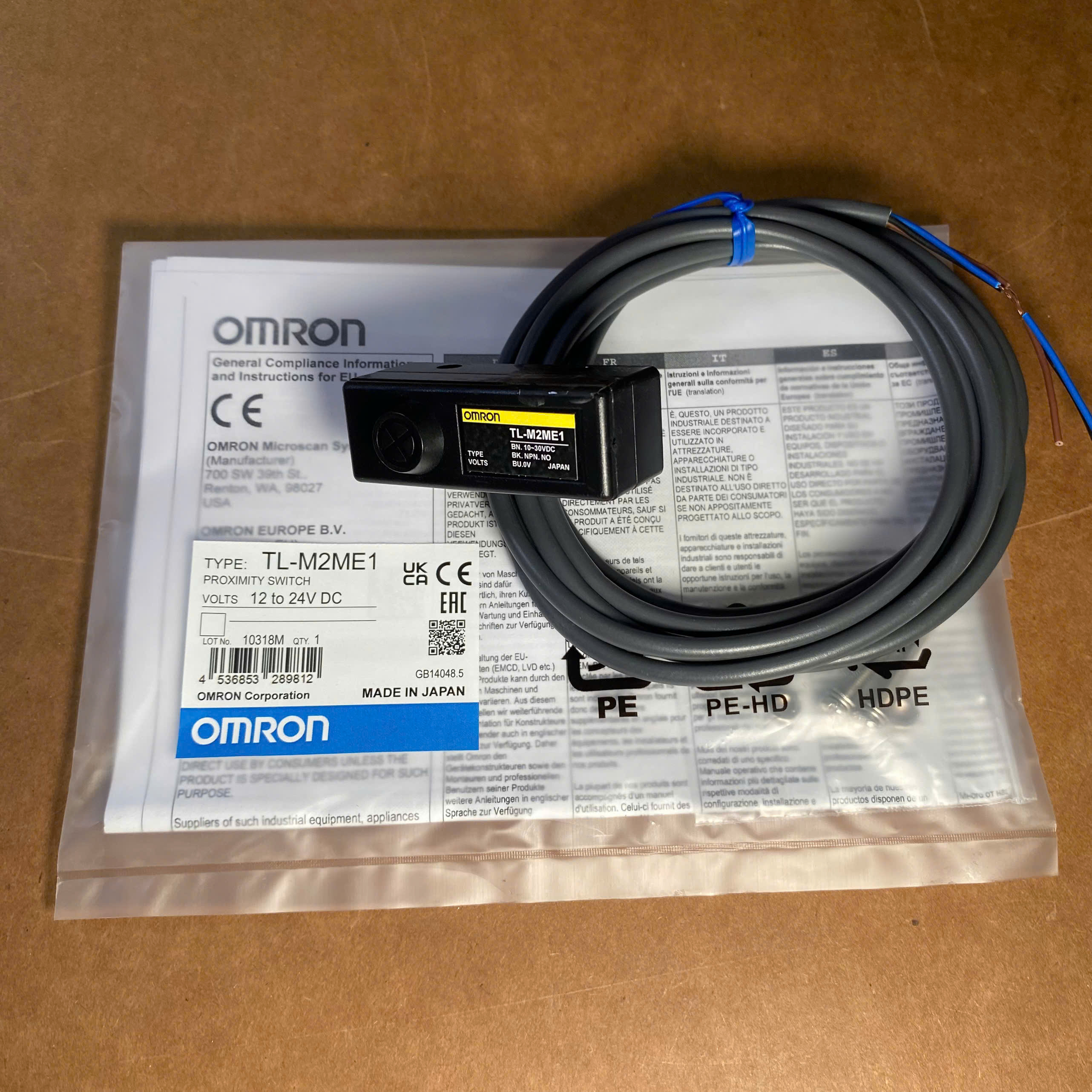

Cảm biến tiệm cận Omron TL-M2ME1 2mm NPN NO

Cảm biến tiệm cận Omron TL-M2ME1 là cảm biến cảm ứng từ dạng khối thuộc dòng TL-M, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model TL-M2ME1 sử dụng nguồn 12-24VDC, ngõ ra NPN NO dạng 3 dây, khoảng cách phát hiện danh định 2mm và cấp bảo vệ IP67. Thiết kế dạng công tắc cơ bản giúp sản phẩm phù hợp với nhiều cơ cấu máy công nghiệp, hệ thống tự động hóa, dây chuyền sản xuất và các ứng dụng cần kiểm tra sự xuất hiện hoặc vị trí của chi tiết kim loại.

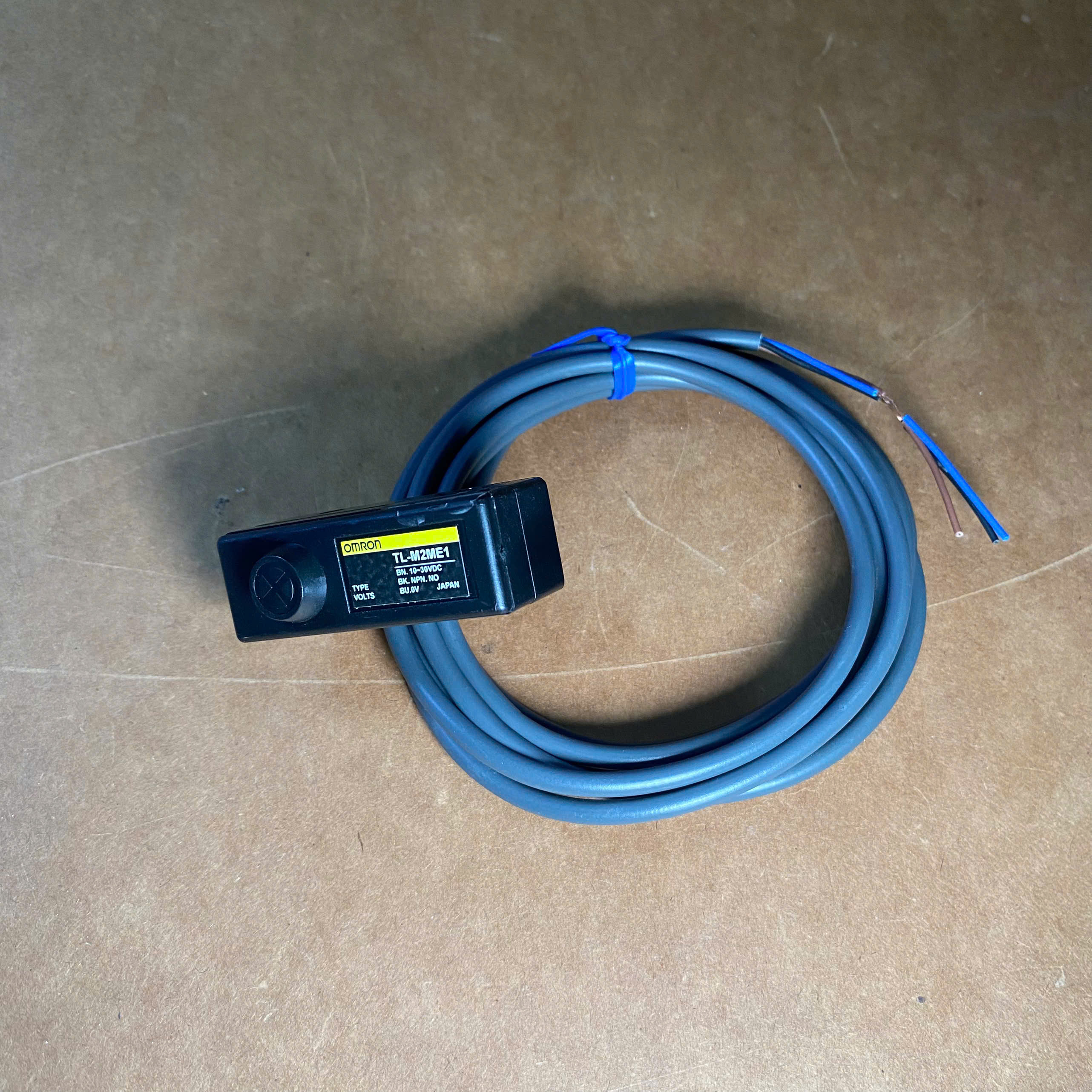

Giới thiệu chung

Omron TL-M là dòng cảm biến tiệm cận cảm ứng từ có thiết kế đặc biệt theo kiểu công tắc cơ bản. Điểm đáng chú ý của dòng sản phẩm này là bước lắp đặt tương thích với công tắc cơ khí dạng basic switch, giúp kỹ thuật viên có thêm lựa chọn khi thiết kế hoặc thay thế thiết bị cảm biến trong các cơ cấu máy.

Model TL-M2ME1 là phiên bản cảm biến không bọc kim loại (unshielded), khoảng cách phát hiện 2mm và sử dụng mạch DC 3 dây với ngõ ra NPN, chế độ thường mở NO. Đây là cấu hình phổ biến trong các hệ thống điều khiển công nghiệp sử dụng nguồn DC và PLC.

Cảm biến hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi một vật thể kim loại đi vào vùng phát hiện, trạng thái tín hiệu đầu ra của cảm biến thay đổi. Nhờ phương thức phát hiện không tiếp xúc, TL-M2ME1 có thể sử dụng cho các cơ cấu chuyển động lặp lại mà không phải chịu sự mài mòn cơ học như công tắc hành trình truyền thống.

Theo tài liệu kỹ thuật, đối tượng phát hiện tiêu chuẩn của cảm biến là kim loại sắt từ. Khoảng cách phát hiện danh định của TL-M2ME1 là 2mm ±10%, trong đó khoảng cách cài đặt với vật thể tiêu chuẩn bằng sắt nằm trong khoảng 0 đến 1,6mm. Đặc tính phát hiện đối với kim loại màu có thể giảm so với sắt, vì vậy cần kiểm tra thực tế nếu ứng dụng sử dụng inox, đồng hoặc nhôm.

Thông số kỹ thuật

Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của sản phẩm có thể được sử dụng để kiểm tra thông số điện, đặc tính phát hiện, kích thước cơ khí, sơ đồ đấu nối và các yêu cầu khi lắp đặt. Người dùng nên đối chiếu mã TL-M2ME1 trước khi thay thế cảm biến trong máy hoặc dây chuyền đang vận hành.

Bản vẽ kích thước



TL-M2ME1 có kiểu dáng dạng khối với kích thước tổng thể thể hiện trên bản vẽ khoảng 49,2mm chiều dài, 17,5mm chiều rộng và 18,7mm chiều cao. Phần đầu cảm biến có đường kính khoảng 10mm. Sản phẩm được trang bị dây tròn chống dầu và chống rung, đường kính khoảng 4mm, chiều dài tiêu chuẩn 2m.

Khi thiết kế vị trí lắp đặt, cần chú ý đến khoảng cách giữa cảm biến với các chi tiết kim loại xung quanh. Vì TL-M2ME1 là loại cảm biến unshielded, kim loại nằm gần vùng cảm biến có thể ảnh hưởng đến đặc tính phát hiện. Tài liệu kỹ thuật đưa ra các khoảng cách tối thiểu cần duy trì khi lắp cảm biến gần tấm kim loại hoặc khi bố trí nhiều cảm biến gần nhau.

Sơ đồ đấu nối

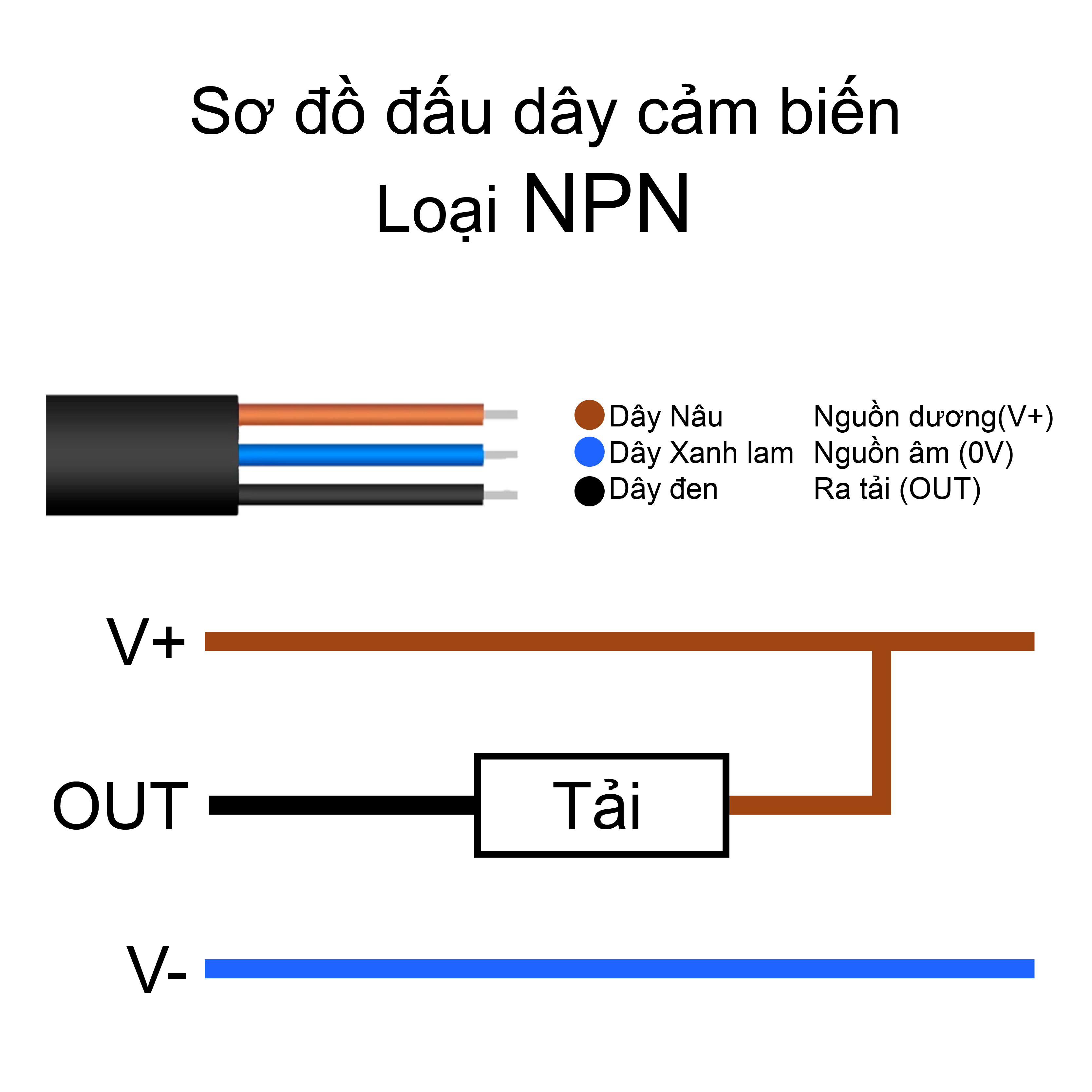

TL-M2ME1 sử dụng cấu hình DC 3 dây. Dây nâu được sử dụng cho nguồn dương, dây xanh cho 0V và dây đen là dây tín hiệu ngõ ra. Ngõ ra của model TL-M2ME1 là NPN, chế độ NO, vì vậy tín hiệu thay đổi khi vật thể kim loại đi vào vùng phát hiện.

Trong hệ thống điều khiển bằng PLC, cần kiểm tra loại ngõ vào của PLC và cấu hình NPN trước khi đấu dây. Đồng thời, cần đảm bảo điện áp nguồn nằm trong dải 10 đến 30VDC và tải được kết nối phù hợp với khả năng đóng cắt của cảm biến. Dòng tải tối đa được tài liệu quy định là 100mA tại 12VDC và 200mA tại 24VDC.

Chức năng

Chức năng chính của TL-M2ME1 là phát hiện sự xuất hiện của vật thể kim loại dựa trên nguyên lý cảm ứng điện từ. Khi chi tiết kim loại tiến vào vùng cảm nhận, cảm biến tạo tín hiệu chuyển mạch ở ngõ ra NPN. Phương thức này cho phép hệ thống điều khiển nhận biết vị trí hoặc trạng thái của một chi tiết mà không cần tiếp xúc cơ học.

Với khoảng cách phát hiện danh định 2mm ±10%, TL-M2ME1 phù hợp với những vị trí cần phát hiện ở khoảng cách ngắn và yêu cầu thiết bị có kích thước nhỏ gọn. Tần số đáp ứng 500Hz của phiên bản E cho phép cảm biến đáp ứng các thao tác phát hiện lặp lại tương đối nhanh trong máy tự động.

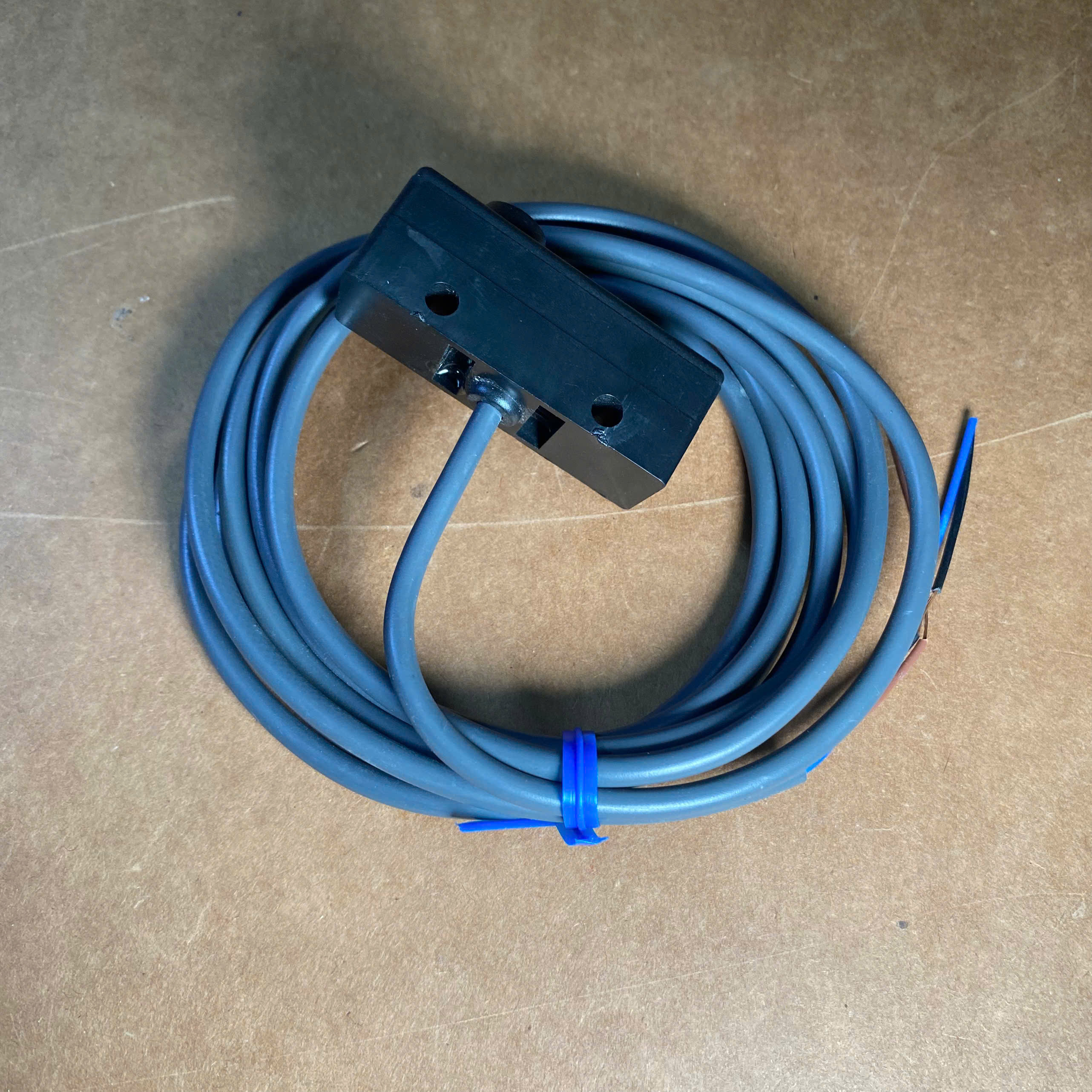

Đèn LED tích hợp trên thân cảm biến giúp kỹ thuật viên dễ dàng quan sát trạng thái hoạt động khi kiểm tra máy. Đây là một đặc điểm hữu ích trong quá trình bảo trì, chạy thử hoặc xử lý sự cố tại hiện trường.

Model TL-M2ME1 cũng được trang bị bảo vệ ngược cực và bộ hấp thụ xung. Vỏ và bề mặt cảm biến sử dụng nhựa ABS chịu nhiệt. Cấp bảo vệ IP67 giúp cảm biến phù hợp với nhiều môi trường công nghiệp có bụi và tiếp xúc với nước ở mức phù hợp với tiêu chuẩn bảo vệ của thiết bị.

Một điểm cần lưu ý là cảm biến được thiết kế để phát hiện kim loại sắt từ. Khi sử dụng với kim loại màu như inox, đồng hoặc nhôm, khoảng cách phát hiện có thể giảm. Do đó, đối với các ứng dụng yêu cầu độ chính xác cao hoặc sử dụng vật liệu không phải sắt, nên thử nghiệm thực tế trước khi triển khai hàng loạt.

Ứng dụng nổi bật

• Phát hiện vị trí của chi tiết kim loại trên máy tự động hóa.
• Kiểm tra sự có mặt hoặc vắng mặt của sản phẩm kim loại trên băng tải.
• Phát hiện hành trình của cơ cấu chuyển động có gắn chi tiết kim loại.
• Kiểm tra vị trí cơ cấu trong máy lắp ráp tự động.
• Phát hiện chi tiết kim loại trong máy đóng gói và máy cấp liệu.
• Ứng dụng trong các cơ cấu định vị, chặn, đẩy hoặc chuyển sản phẩm.
• Giám sát vị trí trong máy gia công và thiết bị cơ khí tự động.
• Kết nối với PLC để tạo tín hiệu điều khiển hoặc liên động máy.
• Thay thế các công tắc cơ học ở những vị trí cần phát hiện không tiếp xúc.
• Sử dụng trong hệ thống tự động hóa nhà máy và các máy chuyên dụng có không gian lắp đặt hạn chế.

Đối với kỹ thuật viên và bộ phận bảo trì, TL-M2ME1 có thể được quan tâm khi cần tìm cảm biến tiệm cận Omron 2mm, cảm biến NPN 3 dây hoặc model có hình dạng dạng khối thay vì cảm biến tiệm cận hình trụ. Việc lựa chọn cần dựa trên khoảng cách phát hiện, vật liệu cần nhận biết, loại ngõ vào điều khiển và không gian cơ khí thực tế.

Ưu điểm vượt trội

Ưu điểm đầu tiên của TL-M2ME1 nằm ở thiết kế dạng công tắc cơ bản. Theo tài liệu Omron, bước lắp của dòng TL-M tương thích với công tắc cơ bản cơ khí, tạo thuận lợi cho những thiết kế máy sử dụng kiểu gá tương tự. Đây là đặc điểm khác biệt so với phần lớn cảm biến tiệm cận dạng trụ ren M8, M12 hoặc M18 trên thị trường.

Thứ hai, TL-M2ME1 sử dụng nguồn 12-24VDC với dải điện áp hoạt động rộng 10-30VDC, phù hợp với hệ thống điều khiển công nghiệp sử dụng nguồn 24VDC. Cấu hình NPN NO 3 dây cũng thuận tiện khi kết nối với các hệ thống điều khiển và PLC sử dụng ngõ vào tương ứng.

Thứ ba, cảm biến có cấp bảo vệ IP67, đèn LED báo trạng thái, khả năng chịu rung và chịu va đập theo thông số kỹ thuật của nhà sản xuất. Những đặc điểm này giúp sản phẩm phù hợp với môi trường máy móc công nghiệp, nơi cảm biến thường phải làm việc liên tục và chịu tác động cơ khí trong quá trình vận hành.

Thứ tư, tần số đáp ứng 500Hz giúp TL-M2ME1 có khả năng đáp ứng nhanh hơn trong các ứng dụng phát hiện lặp lại so với nhiều thiết bị cảm biến có tần số thấp. Tuy nhiên, tốc độ thực tế của hệ thống vẫn phụ thuộc vào kích thước, vật liệu của vật thể, khoảng cách lắp đặt và thiết kế điều khiển.

Đối với doanh nghiệp mua vật tư công nghiệp, việc lựa chọn đúng mã TL-M2ME1 cũng giúp tránh nhầm lẫn với các model TL-M khác. Trong cùng dòng có TL-M2ME2 với chế độ NC, TL-M5ME1 với khoảng cách 5mm và TL-M2MY1 sử dụng nguồn AC 2 dây. Vì vậy cần kiểm tra đầy đủ mã hàng trước khi đặt mua.

Kết luận / Mua hàng

Omron TL-M2ME1 là cảm biến tiệm cận cảm ứng từ 2mm, NPN NO 3 dây, nguồn 12-24VDC, được thiết kế theo kiểu công tắc cơ bản và có cấp bảo vệ IP67. Sản phẩm phù hợp cho các hệ thống phát hiện vật thể kim loại, kiểm tra vị trí, giám sát cơ cấu chuyển động và máy tự động hóa.

Khi lựa chọn TL-M2ME1, người dùng nên kiểm tra các yếu tố gồm khoảng cách phát hiện 2mm, vật liệu cần phát hiện, cấu hình NPN NO, nguồn 12-24VDC, không gian lắp đặt và sơ đồ đấu nối của máy. Đặc biệt với cảm biến unshielded, cần đảm bảo khoảng cách phù hợp với các chi tiết kim loại xung quanh để hạn chế ảnh hưởng đến khả năng phát hiện.

Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron TL-M2ME1 và được tư vấn lựa chọn cảm biến phù hợp với hệ thống máy, PLC hoặc dây chuyền tự động hóa của bạn.
