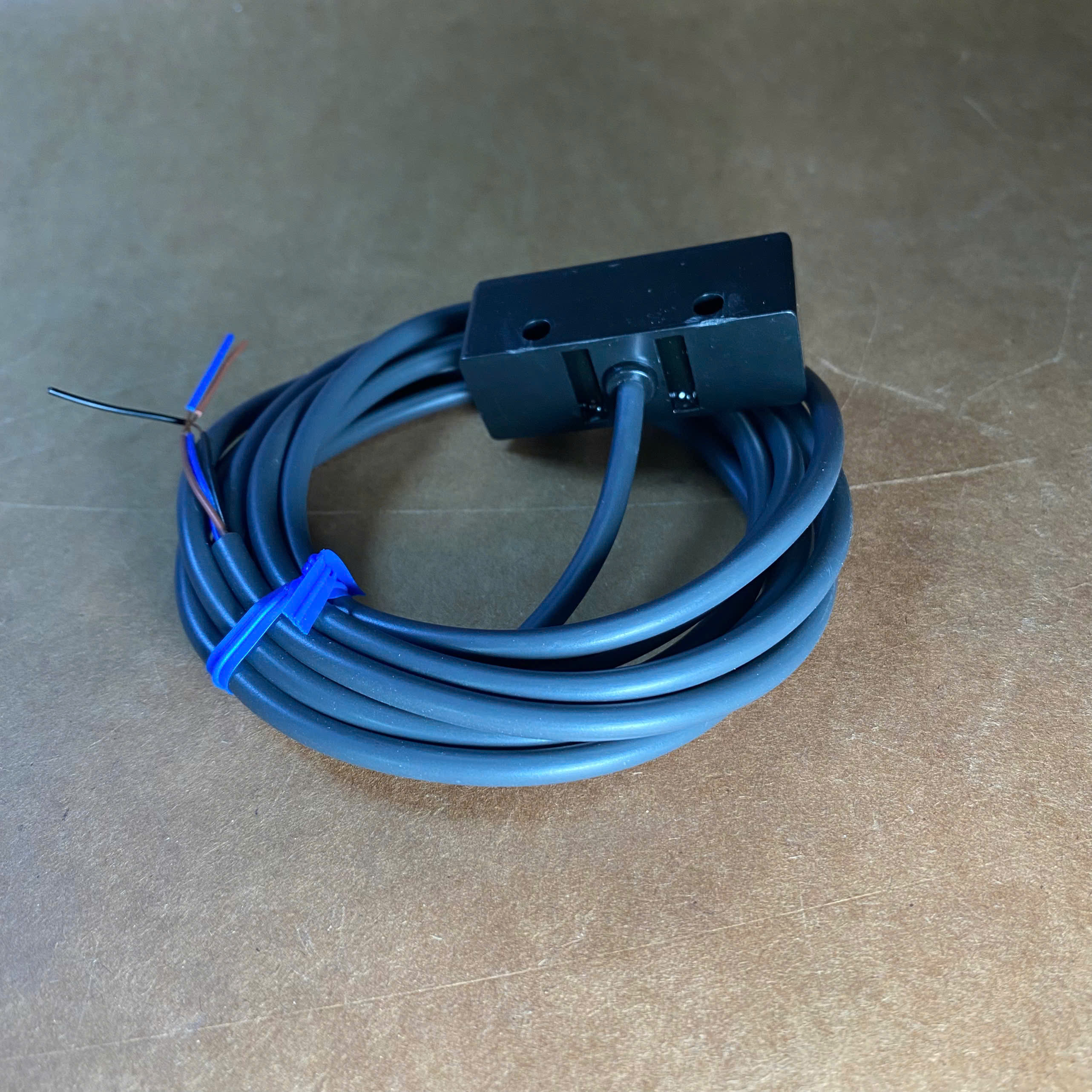

Cảm biến tiệm cận Omron TL-M2MF1 2mm PNP NO

Cảm biến tiệm cận Omron TL-M2MF1 là cảm biến cảm ứng từ dạng khối thuộc dòng TL-M, được thiết kế để nhận biết sự xuất hiện của vật thể kim loại mà không cần tiếp xúc trực tiếp. Model này có khoảng cách phát hiện 2mm, ngõ ra PNP NO 3 dây, nguồn hoạt động 10-30VDC và cấp bảo vệ IP67. Với kiểu dáng dạng công tắc cơ bản, TL-M2MF1 phù hợp cho các máy tự động hóa, dây chuyền sản xuất, cơ cấu định vị, thiết bị kiểm tra vị trí và các ứng dụng công nghiệp cần cảm biến nhỏ gọn, dễ tích hợp.

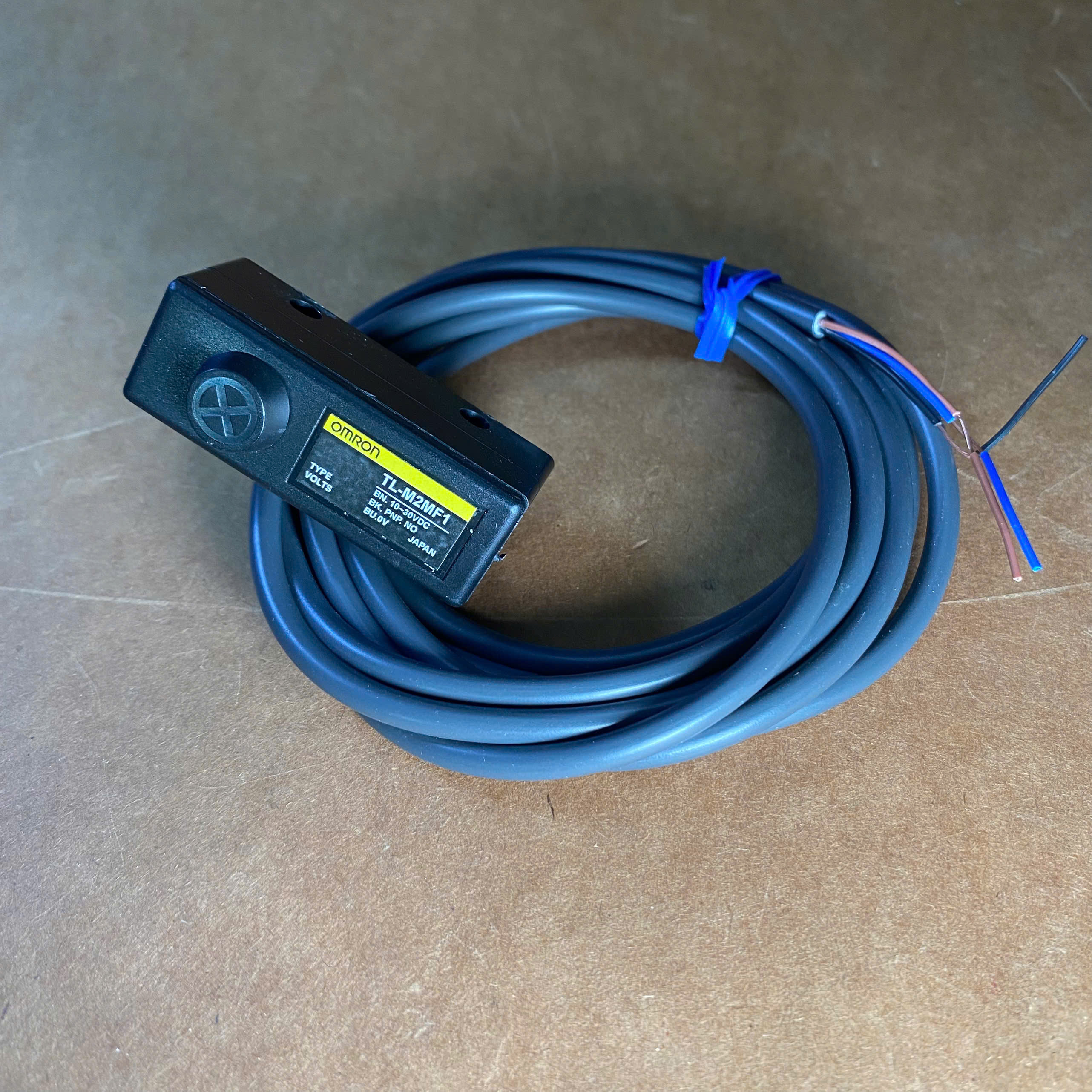

Giới thiệu chung

Omron TL-M2MF1 thuộc dòng cảm biến tiệm cận TL-M được phát triển theo kiểu dáng dạng công tắc cơ bản. Thay vì sử dụng kiểu thân trụ phổ biến, sản phẩm có dạng module hình chữ nhật, phù hợp với những cơ cấu máy được thiết kế theo kiểu lắp đặt của công tắc cơ khí.

Điểm đáng chú ý của TL-M2MF1 là cấu hình ngõ ra PNP NO 3 dây. Đây là thông tin đặc biệt quan trọng khi lựa chọn cảm biến để kết nối với PLC hoặc hệ thống điều khiển tự động hóa. Người dùng cần phân biệt model này với các phiên bản NPN trong cùng dòng TL-M để tránh nhầm lẫn khi thay thế thiết bị.

Với khoảng cách phát hiện danh định 2mm, TL-M2MF1 được sử dụng để phát hiện các chi tiết kim loại ở khoảng cách tương đối gần. Cảm biến hoạt động theo nguyên lý cảm ứng điện từ, do đó không cần tiếp xúc vật lý với sản phẩm hoặc cơ cấu chuyển động. Phương thức phát hiện không tiếp xúc giúp hạn chế hao mòn cơ khí trong các ứng dụng có tần suất đóng cắt cao.

Model TL-M2MF1 sử dụng nguồn DC trong dải 10-30VDC và có tần số đáp ứng 500Hz. Đây là cấu hình phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn 24VDC.

Thông số kỹ thuật

Tải tài liệu kỹ thuật

Tài liệu kỹ thuật giúp người dùng kiểm tra cấu hình cảm biến, thông số điện, đặc tính phát hiện, kích thước cơ khí và hướng dẫn đấu nối trước khi lắp đặt. Đặc biệt với TL-M2MF1, cần kiểm tra đúng loại ngõ ra PNP NO trước khi kết nối vào hệ thống điều khiển.

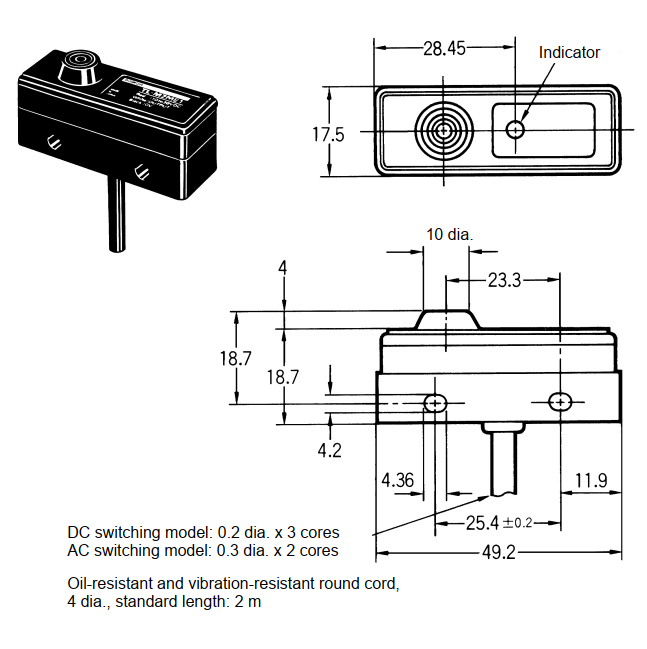

Bản vẽ kích thước



Thiết kế dạng module của TL-M2MF1 giúp cảm biến có thể bố trí trong những vị trí mà việc sử dụng cảm biến tiệm cận dạng trụ truyền thống không thuận tiện. Khi thiết kế gá lắp, cần kiểm tra kích thước thực tế của thân cảm biến, vị trí đầu cảm biến, khoảng cách đến các chi tiết kim loại xung quanh và khoảng hở cần thiết cho dây dẫn.

Do đây là dòng cảm biến unshielded, kim loại đặt quá gần vùng cảm biến có thể ảnh hưởng đến đặc tính phát hiện. Vì vậy, khi lắp đặt trong các cụm máy có nhiều chi tiết kim loại, kỹ thuật viên nên bố trí khoảng cách phù hợp theo tài liệu kỹ thuật của dòng TL-M.

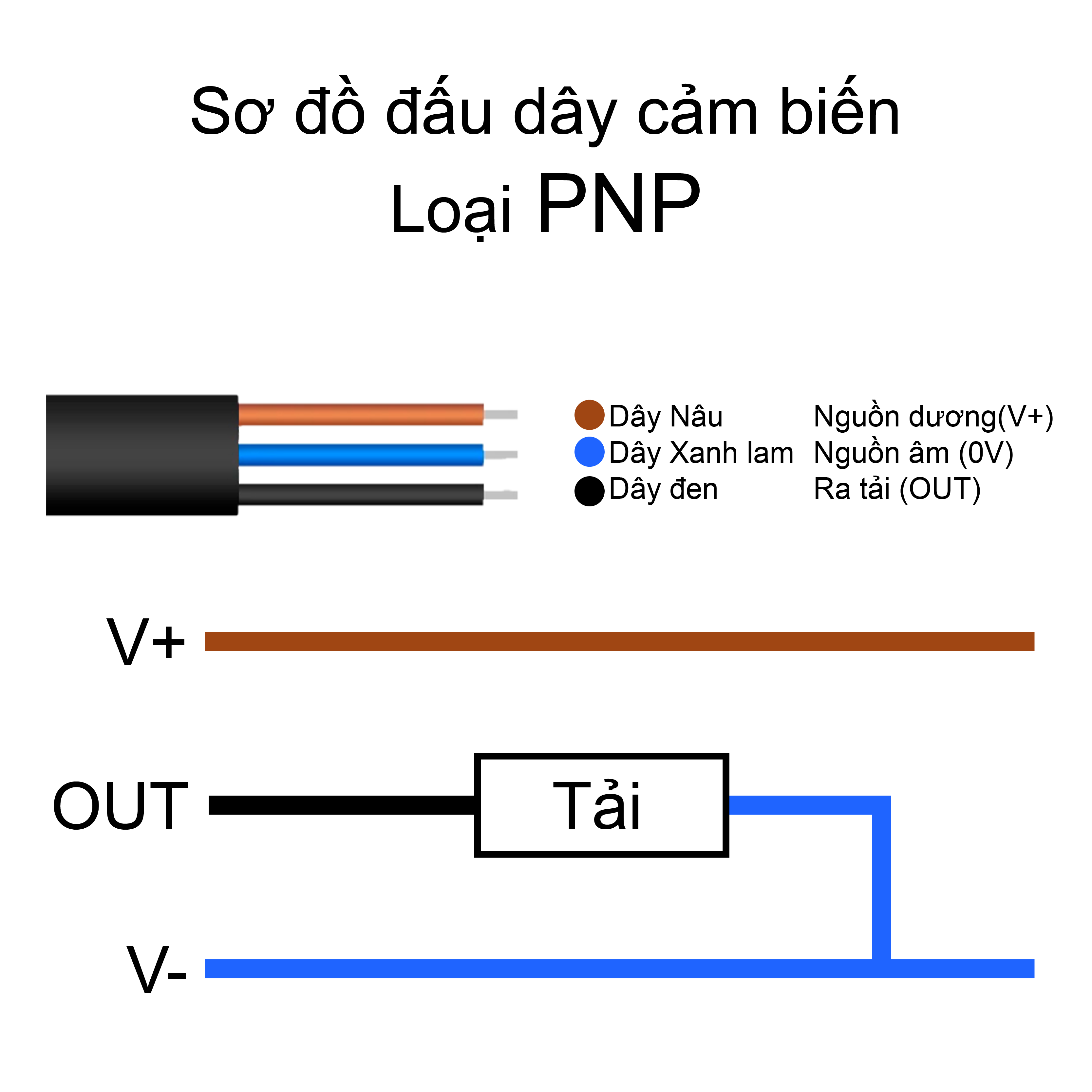

Sơ đồ đấu nối



TL-M2MF1 sử dụng cấu hình DC 3 dây và ngõ ra PNP NO. Khi đấu nối, cần xác định chính xác dây nguồn, dây 0V và dây tín hiệu theo sơ đồ của nhà sản xuất. Đối với hệ thống PLC, cần đảm bảo loại ngõ vào tương thích với tín hiệu PNP của cảm biến.

Với hệ thống sử dụng nguồn 24VDC, TL-M2MF1 có thể được tích hợp trực tiếp vào nhiều mạch điều khiển công nghiệp phù hợp. Tuy nhiên, tải kết nối với cảm biến phải nằm trong giới hạn đóng cắt cho phép. Không nên cấp nguồn trực tiếp cho cảm biến mà không thông qua tải theo đúng cấu hình mạch được thiết kế.

Trong quá trình thay thế cảm biến cũ, kỹ thuật viên nên kiểm tra cả ba yếu tố: điện áp nguồn, kiểu ngõ ra PNP/NPN và trạng thái NO/NC. Chỉ cần sai một trong các thông số này cũng có thể khiến tín hiệu từ cảm biến không tương thích với hệ thống điều khiển.

Chức năng

TL-M2MF1 thực hiện chức năng phát hiện vật thể kim loại bằng nguyên lý cảm ứng. Khi vật thể kim loại tiến vào vùng cảm nhận, trạng thái ngõ ra của cảm biến thay đổi để truyền tín hiệu đến mạch điều khiển. Vì không sử dụng tiếp điểm cơ học để phát hiện vật thể, cảm biến phù hợp với các cơ cấu hoạt động lặp đi lặp lại.

Khoảng cách phát hiện 2mm giúp TL-M2MF1 phù hợp với những vị trí cần xác định chính xác sự xuất hiện của chi tiết kim loại ở khoảng cách gần. Cảm biến có thể được bố trí tại cuối hành trình, vị trí chặn, cơ cấu định vị hoặc điểm kiểm tra trên dây chuyền.

Ngõ ra PNP NO là đặc điểm quan trọng của model này. Khi vật thể được phát hiện, tín hiệu đầu ra được sử dụng để đưa tín hiệu điều khiển đến mạch tiếp nhận. Vì vậy, TL-M2MF1 thường được quan tâm trong những hệ thống mà thiết kế điều khiển sử dụng tín hiệu PNP.

Đèn LED tích hợp trên cảm biến hỗ trợ kỹ thuật viên quan sát trạng thái hoạt động ngay tại vị trí lắp đặt. Đây là ưu điểm hữu ích khi chạy thử máy, kiểm tra cảm biến hoặc xử lý sự cố trên dây chuyền.

Cấp bảo vệ IP67 giúp sản phẩm thích hợp với nhiều môi trường công nghiệp, đặc biệt là những vị trí có bụi hoặc nguy cơ tiếp xúc với nước trong điều kiện phù hợp với cấp bảo vệ. Nhiệt độ hoạt động được công bố trong khoảng -25°C đến 70°C.

Ứng dụng nổi bật

• Phát hiện chi tiết kim loại trên dây chuyền sản xuất tự động.
• Kiểm tra vị trí của cơ cấu chuyển động trong máy công nghiệp.
• Phát hiện cuối hành trình của cơ cấu máy.
• Giám sát vị trí sản phẩm trên băng tải.
• Kiểm tra sự hiện diện của chi tiết kim loại trước công đoạn tiếp theo.
• Ứng dụng trong máy lắp ráp tự động.
• Sử dụng trong máy đóng gói và máy cấp liệu.
• Phát hiện vị trí chốt, cam hoặc cơ cấu kim loại.
• Kết nối với PLC trong hệ thống điều khiển tự động hóa.
• Thay thế công tắc cơ khí tại các vị trí cần phát hiện không tiếp xúc.
• Ứng dụng trong máy chuyên dụng và thiết bị sản xuất công nghiệp.

Đặc biệt, TL-M2MF1 phù hợp với những hệ thống mà kỹ thuật viên đang tìm kiếm cảm biến tiệm cận PNP 2mm hoặc cần thay thế một cảm biến TL-M có cùng kiểu dáng. Trước khi đặt hàng, cần kiểm tra lại cấu hình PNP NO và điện áp DC để đảm bảo tương thích với hệ thống hiện có.

Ưu điểm vượt trội

Điểm nổi bật đầu tiên của TL-M2MF1 là kiểu dáng dạng module theo phong cách công tắc cơ bản. Thiết kế này tạo ra sự khác biệt so với các dòng cảm biến tiệm cận dạng trụ thường thấy trên thị trường, đồng thời phù hợp với một số thiết kế máy sử dụng không gian lắp đặt dạng công tắc.

Ưu điểm tiếp theo là ngõ ra PNP NO 3 dây. Đây là cấu hình có ý nghĩa thực tế đối với kỹ thuật viên tự động hóa vì không phải hệ thống PLC nào cũng sử dụng cùng loại tín hiệu đầu vào. Việc lựa chọn đúng PNP giúp giảm nguy cơ phải thay đổi mạch điều khiển khi thay thế cảm biến.

TL-M2MF1 cũng có dải điện áp 10-30VDC, trong đó 24VDC là mức điện áp phổ biến trong các hệ thống điều khiển công nghiệp. Cấp bảo vệ IP67, đèn LED báo trạng thái và khả năng hoạt động trong khoảng nhiệt độ -25°C đến 70°C giúp cảm biến phù hợp với nhiều môi trường máy móc.

Tần số đáp ứng 500Hz cũng giúp model này phù hợp với những ứng dụng cần phát hiện lặp lại tương đối nhanh. Tuy nhiên, tốc độ thực tế vẫn phụ thuộc vào tốc độ cơ cấu, kích thước vật thể, vật liệu và khoảng cách lắp đặt.

Một điểm quan trọng đối với bộ phận mua hàng là TL-M2MF1 hiện được một số kênh phân phối linh kiện ghi nhận là model đã ngừng sản xuất. Do đó, khi cần mua thay thế cho máy đang sử dụng TL-M2MF1, nên kiểm tra chính xác mã hàng, tình trạng hàng tồn kho và khả năng thay thế tương đương trước khi đặt số lượng lớn.

Lưu ý khi thay thế và mua hàng

Khi tìm mua TL-M2MF1, không nên chỉ dựa vào thông số khoảng cách phát hiện 2mm. Hai cảm biến có cùng khoảng cách phát hiện nhưng khác kiểu ngõ ra PNP và NPN có thể không thể thay thế trực tiếp cho nhau trong cùng một mạch PLC.

Đối với máy đang sử dụng TL-M2MF1, nên kiểm tra mã đầy đủ trên thân cảm biến, điện áp cấp, kiểu ngõ ra, sơ đồ dây, trạng thái NO và kích thước cơ khí trước khi lựa chọn sản phẩm thay thế. Nếu thiết bị đã ngừng sản xuất, phương án thay thế nên được xác định dựa trên cả đặc tính điện và khả năng gá lắp cơ khí.

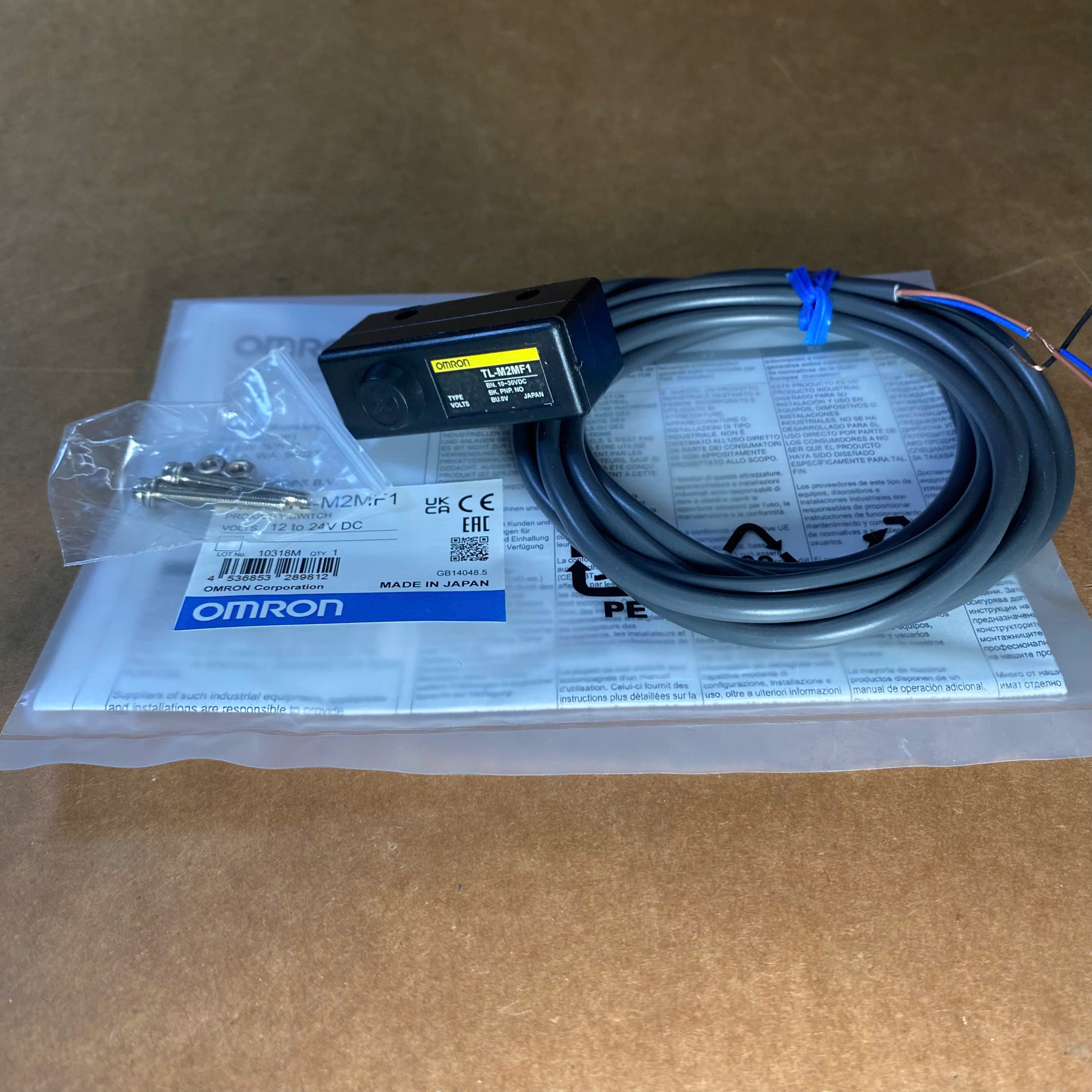

Kết luận / Mua hàng

Omron TL-M2MF1 là cảm biến tiệm cận cảm ứng từ 2mm, ngõ ra PNP NO 3 dây, nguồn 10-30VDC và cấp bảo vệ IP67. Thiết kế dạng module đặc trưng của dòng TL-M giúp sản phẩm phù hợp với nhiều cơ cấu máy công nghiệp, đặc biệt là những thiết kế có vị trí lắp đặt theo kiểu công tắc cơ bản.

Đây là mã hàng phù hợp để kỹ thuật viên, bộ phận bảo trì hoặc đơn vị mua vật tư tra cứu khi cần thay thế cảm biến TL-M2MF1 đang sử dụng trên máy. Do model đã được ghi nhận là ngừng sản xuất, người mua nên cung cấp đầy đủ mã hàng và thông số hệ thống để được kiểm tra tình trạng hàng cũng như phương án thay thế phù hợp.

Liên hệ ngay để nhận báo giá cảm biến tiệm cận Omron TL-M2MF1, kiểm tra khả năng cung cấp hàng và được tư vấn phương án thay thế phù hợp cho máy hoặc dây chuyền tự động hóa.
