MC9-4R-K1-SN-N-2 – Bộ điều khiển nhiệt độ đa kênh Hanyoung NUX chính hãng

Giới thiệu chung

Hanyoung MC9-4R-K1-SN-N-2 là bộ điều khiển nhiệt độ đa kênh (Multi-channel Temperature Controller) đến từ Hanyoung NUX – Hàn Quốc, nổi tiếng với độ chính xác, độ bền và khả năng tích hợp cao.
Thiết bị hỗ trợ 4 kênh đo độc lập, cho phép giám sát và điều khiển nhiệt độ nhiều vùng cùng lúc — lý tưởng cho dây chuyền sản xuất nhựa, ép khuôn, lò nung, hoặc hệ thống sấy công nghiệp.

Sản phẩm này sử dụng đầu vào đa dạng (TC, RTD, DCV), điều khiển PID tự động (Auto-Tuning), và hỗ trợ giao tiếp RS-485 giúp kết nối dễ dàng với PLC hoặc HMI.

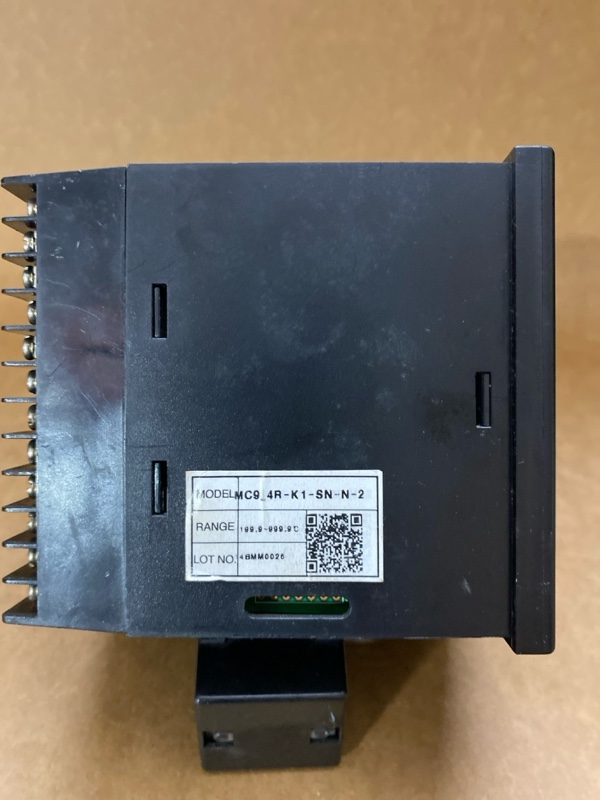

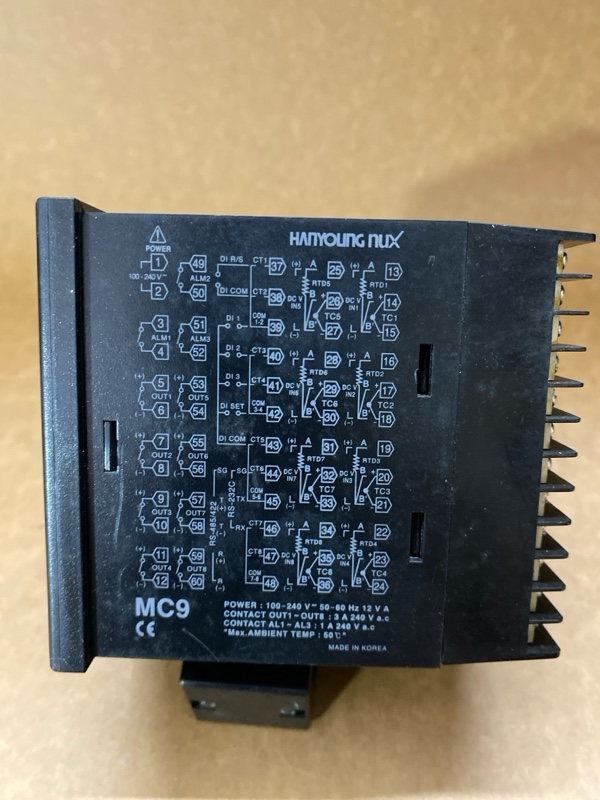

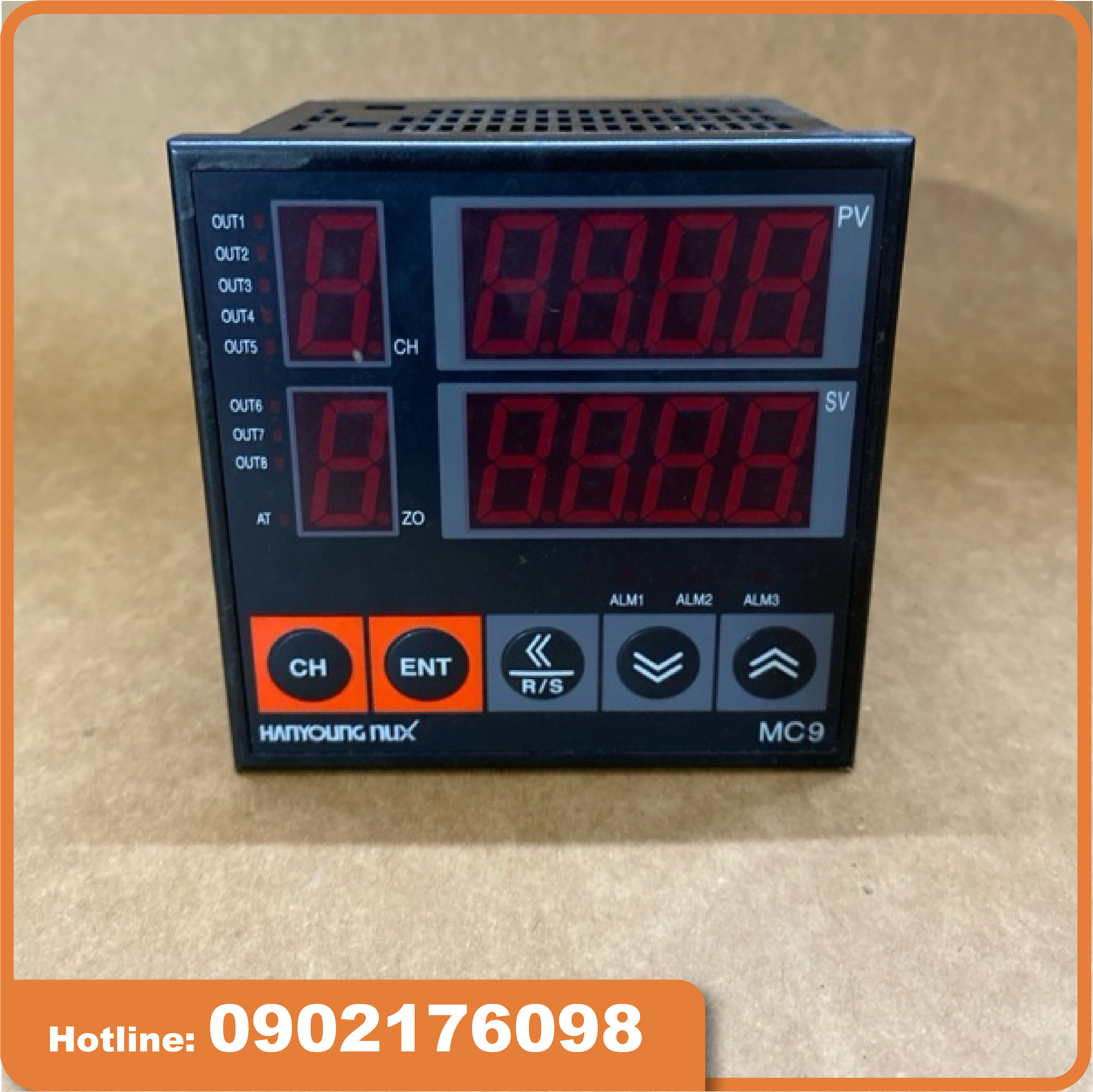

Bộ điều khiển nhiệt đa kênh Hanyoung MC9

Thông số kỹ thuật

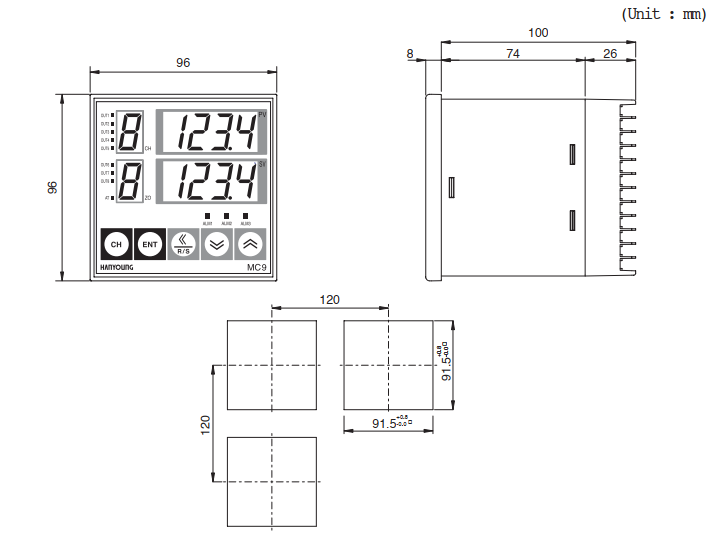

Kích thước bộ điều khiển nhiệt độ MC9 Hanyoung

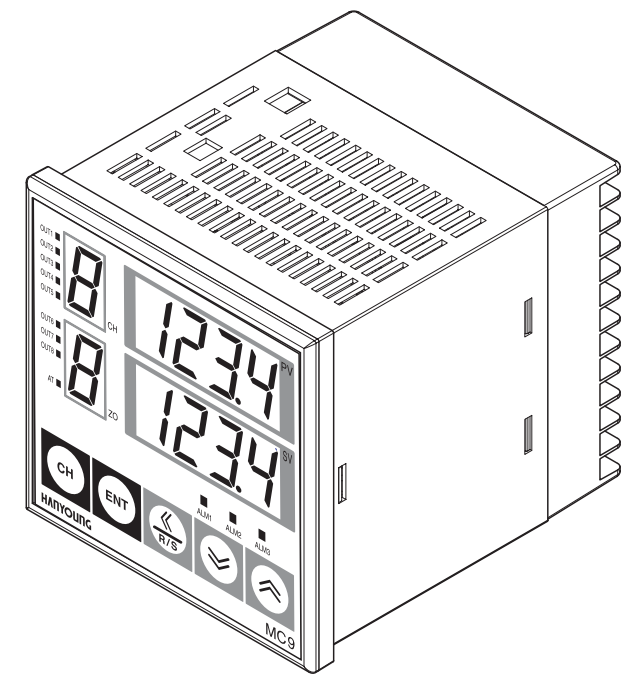

Hình ảnh tổng quan bộ điều khiển nhiệt độ Hanyoung MC9

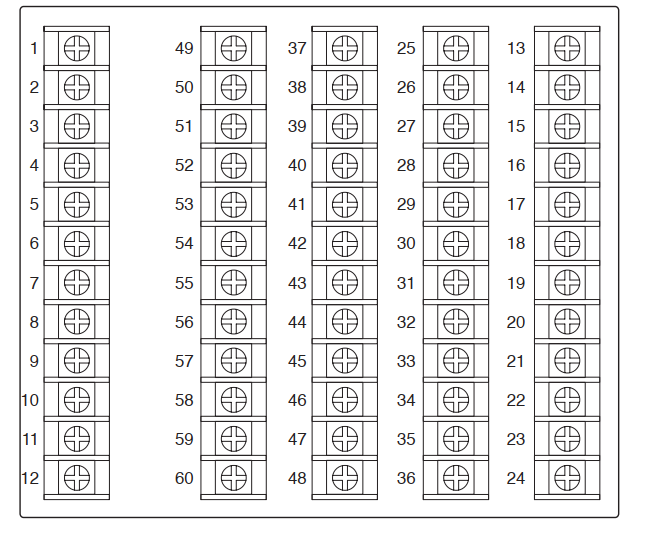

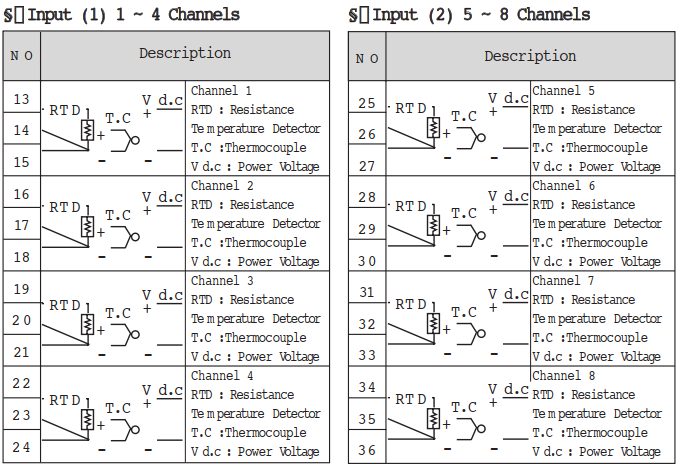

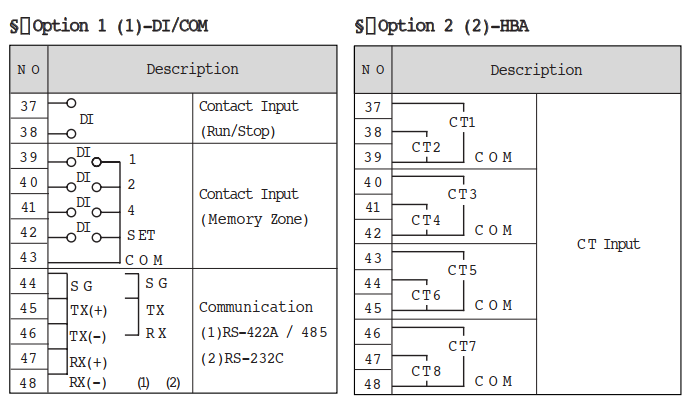

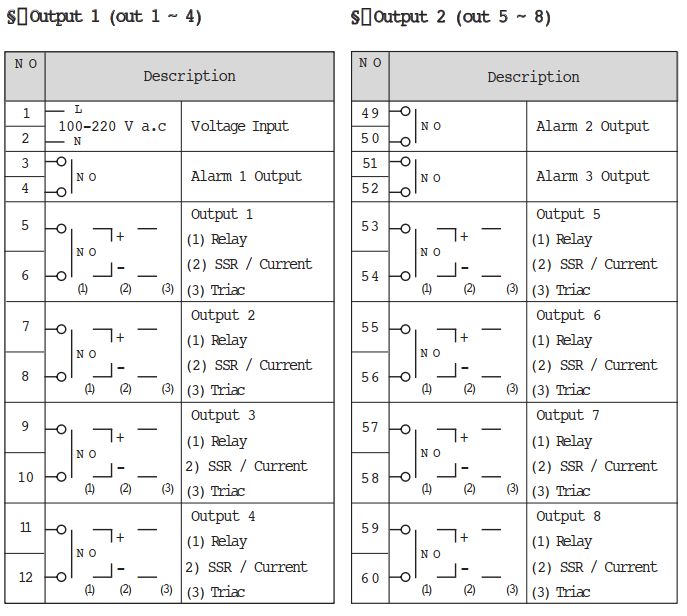

Sơ đồ đấu dây MC9 Hanyoung

Giá trị PV vượt quá phạm vi đầu vào

OVR: Hiển thị giá trị PV hiện tại đến mức EU (105%) luân phiên. OVR: Hiển thị giá trị PV hiện tại đến mức EU (-5%) luân phiên.

Kiểm tra giá trị PV. Trạng thái ngõ ra: hoạt động bình thường. Trạng thái PV: hoạt động bình thường.

Lỗi bù nhiệt điểm nối (RJC error)

Hiển thị giá trị PV, không bao gồm giá trị bù RJC.

Thao tác: Tắt nguồn rồi bật lại (POWER OFF → ON). Trạng thái ngõ ra: hoạt động bình thường. Trạng thái PV: hoạt động bình thường.

Lỗi bộ nhớ EEPROM

Hiển thị giá trị PV hiện tại. Hiển thị “BOUT”.

Thao tác: Tắt nguồn rồi bật lại (POWER OFF → ON). Trạng thái ngõ ra: hoạt động bình thường. Trạng thái PV: hoạt động bình thường.

	Cảm biến đầu vào bị hỏng hoặc giá trị PV vượt quá EU (-5~105%)	Hiển thị “BOUT”.	Kiểm tra cảm biến đầu vào hoặc giá trị PV. Trạng thái ngõ ra:
	Lỗi bộ chuyển đổi AD (AD converter error)	Hiển thị “ADC”	Tắt nguồn rồi bật lại (POWER OFF → ON).<br>Nếu không trở lại bình thường, liên hệ đại lý hoặc trung tâm bảo hành của hãng.

Chức năng & Ứng dụng nổi bật

🔹 Chức năng chính

• Điều khiển đa kênh 4 vùng nhiệt độ độc lập, hiển thị đồng thời PV/SV trên màn hình LED rõ nét.
• PID tự động (Auto-tuning): tự động tính toán thông số P, I, D tối ưu, giảm sai số và thời gian đáp ứng.
• Multi-Memory Zone (8 vùng nhớ/kênh): lưu sẵn thông số cho từng giai đoạn gia nhiệt khác nhau.
• Heater Break Alarm (HBA): phát hiện sự cố đứt tải nhiệt, giúp tăng an toàn hệ thống.
• Loop Break Alarm (LBA): giám sát tình trạng mạch điều khiển.
• Tích hợp truyền thông RS-485 (Modbus RTU): dễ dàng kết nối PLC, HMI hoặc hệ thống SCADA.
• Chức năng Rate Function: tăng/giảm nhiệt độ theo tốc độ đặt trước, tránh sốc nhiệt.

🔹 Ứng dụng thực tế

• Máy ép nhựa nhiều khuôn: kiểm soát độc lập từng vùng nhiệt khuôn.
• Lò nung nhiều ngăn: theo dõi đồng thời nhiều điểm đo.
• Hệ thống sấy, sưởi, lò luyện kim: đảm bảo ổn định nhiệt độ và an toàn khi vận hành.
• Dây chuyền thực phẩm – dược phẩm: giám sát nhiệt độ đa điểm chính xác.

Ưu điểm vượt trội

✅ 4 kênh trong 1 thiết bị – tiết kiệm không gian và chi phí.
✅ Độ chính xác cao – sai số nhỏ hơn ±0.3% toàn dải.
✅ Tự động tinh chỉnh PID giúp duy trì nhiệt ổn định.
✅ Hỗ trợ nhiều loại cảm biến nhiệt phổ biến (K, J, Pt100,...).
✅ Tích hợp cảnh báo thông minh HBA/LBA – an toàn vận hành.
✅ Tuổi thọ EEPROM >10 năm, lưu giữ dữ liệu ổn định khi mất điện.
✅ Giao tiếp RS485 linh hoạt – dễ dàng tích hợp vào hệ thống điều khiển trung tâm.

So sánh với các dòng đồng hồ nhiệt thông thường
