Relay bảo vệ quá dòng kỹ thuật số Schneider EOCR là gì ?

Là dòng sản phẩm rơ le bảo vệ kỹ thuật số có nhiều tính năng cao cấp như bảo vệ quá dòng , chống mất pha, kẹt pha, ngắn mạch đầu ra, mất cân bằng pha.

EOCR, viết đầy đủ là Electronic Over Current Relay là sản phẩm hiện đại, độ nhạy cao, đảm bảo an toàn khi xảy ra sự cố như quá, mất pha động cơ.

Sản phẩm thuộc dòng SAMWHA EOCR được sản xuất tại Hàn Quốc, và phát triển bởi tập đoàn Schneider Electric.

Có khả năng khống chế dòng điện trong dải rất rộng tùy chọn, dựa vào việc tăng vòng dây cuốn đi qua CT hoặc sử dụng kèm các bộ biến dòng (CT) có sẵn trên thị trường.

Khác với rơ le nhiệt bảo vệ động cơ, sử dụng thanh lưỡng kim bị bẻ cong khi tăng nhiệt độ, thuần cơ học và cổ điển. EOCR được trang bị bộ xử lý vi mạch điện tử. Các tín hiệu dòng điện lớn sẽ được biến đổi về tín hiệu vi xử lý một cách chính xác thông qua các biến dòng nhỏ bên trong EOCR. Điều này làm tăng độ chính xác, độ nhạy cũng như độ an toàn và tuổi thọ của thiết bị.

Tính năng hiện đại cho phép điều chỉnh

  • LOAD (A): ngưỡng quá tải
  • O-Time (s): độ trễ thời gian tác động khi bắt đầu gặp sự cố
  • D-Time (s): Độ trễ thời gian khởi động, thường được đặt bằng với thời gian khởi động của động cơ, EOCR sẽ tắt tính năng bảo vệ trong khoảng thời gian này.

Đa dạng về chức năng và chủng loại, mang lại sự lựa chọn phong phú.

Tự động hóa Az xin được giới thiệu một số mẫu phổ biến trên thị trường, đáp ứng 2 tiêu chí CHẤT LƯỢNG CAO - GIÁ THÀNH HỢP LÝ

Mẫu EOCR-SS (Analog Relay)

  • Bảo vệ dòng qua 2 CT (Bảo vệ 2 Phases)
  • Dải: 0.5 ~ 6.0A | 3 ~ 30A | 5 ~ 60A | Trên 60A khi kết hợp dùng Biến dòng bên ngoài
  • Cài đặt bằng núm chỉnh
  • Chỉ thị LED

Mẫu EOCR-DS3 (Analog relay)

  • Bảo vệ dòng qua 3 CT (Bảo vệ 3 Phases)
  • Dải: 0.5 ~ 6.0A | 3 ~ 30A | 5 ~ 60A | Trên 60A khi kết hợp dùng Biến dòng bên ngoài
  • Cài đặt bằng núm chỉnh
  • Chỉ thị LED

Mẫu EOCR-SSD

  • Bảo vệ dòng qua 2 CT (Bảo vệ 2 Phases)
  • Dải: 0.5 ~ 6.0A | 3 ~ 30A | 5 ~ 60A | Trên 60A khi kết hợp dùng Biến dòng bên ngoài
  • Cài đặt bằng núm chỉnh
  • Có màn hiển thị LED 7 Thanh

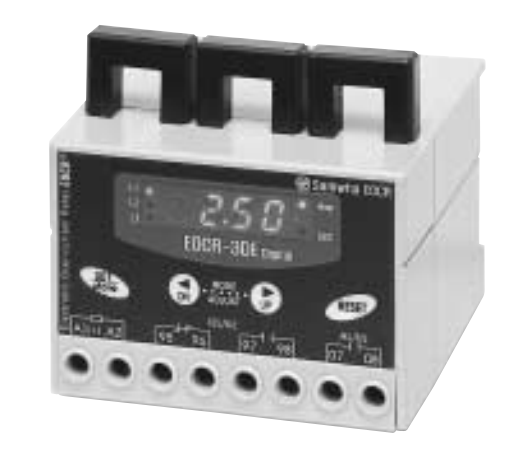

Mẫu EOCR-3DE

  • Bảo vệ dòng qua 3 CT (Bảo vệ 3 Phases)
  • Dải: 0.5 ~ 6.0A | 3 ~ 30A | 5 ~ 60A | Trên 60A khi kết hợp dùng Biến dòng bên ngoài
  • Cài đặt bằng phím mềm
  • Có màn hiển thị LED 7 Thanh

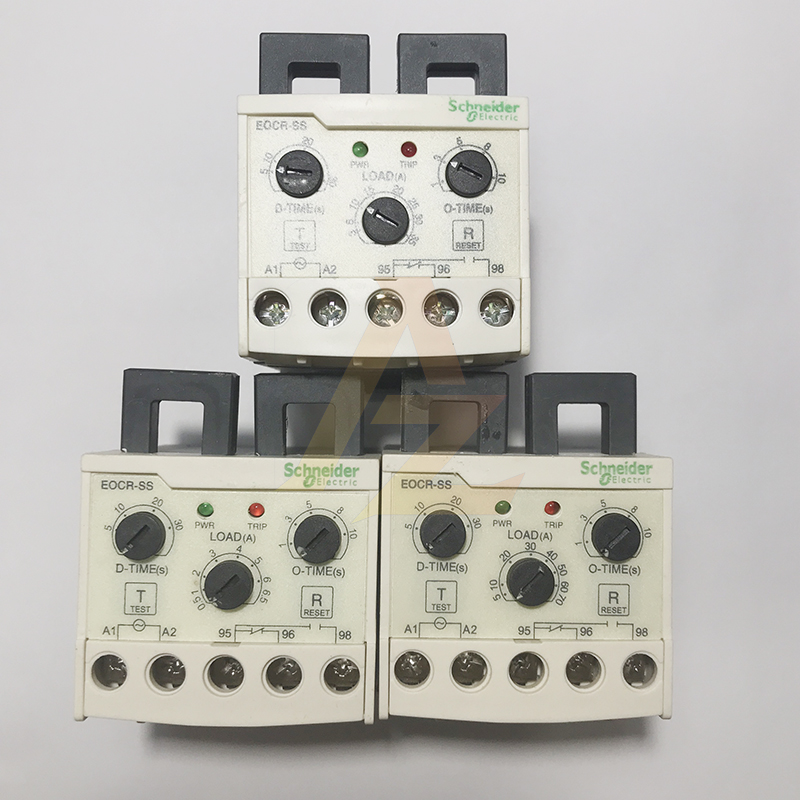

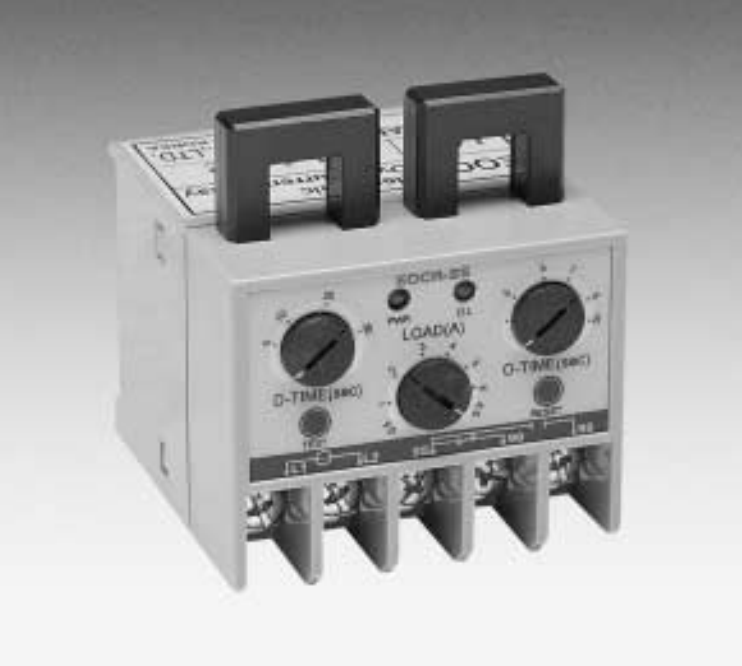

Relay bảo vệ quá dòng kỹ thuật số EOCR-SS (Hình ảnh thực tế)

EOCRSS - 05 - NW7PQ

EOCRSS - 30 - NW7PQ

EOCRSS - 60 - NW7PQ

  • Thiết kế nhỏ gọn
  • Tích hợp nhiều tính năng bảo vệ
  • Dải điều chỉnh rộng, đa dạng
  • Tính năng test thuận tiện sử dụng
  • Năng lượng tiêu thụ thấp
  • Reset bằng tay hoặc remote

📚Thông số kỹ thuật

📚Sơ đồ đấu nối

📚Hướng dẫn sử dụng (cài đặt nhanh)

📚Cách lựa chọn EOCR cho động cơ

EOCRSS Schneider

THÔNG SỐ KỸ THUẬT

CÀI ĐẶT DẢI DÒNG THAM SỐ THÔNG SỐ
05 0.5 ~ 6A/6.5A
30 3 ~ 30A/35A
60 5 ~ 60A/70A
Trên 60A Dùng thêm CT
Thời gian trễ khởi động Start D-TIME 0.2 ~ 30 s
Thời gian trễ tác động Trip O-TIME 0.2 ~ 10 s

Điện áp hoạt động

50/60Hz

24V 24VAC/DC
220V 90~260VAC
NW7PQ 180 ~ 480VAC
Đầu ra NO - COM - NC Relay 1-SPDT
Tải thuần 3A 250VAC
Tính năng bảo vệ Quá dòng O-TIME
Mất pha O-TIME
Kẹt Rotor O-TIME + D-TIME
Kiểu lắp đặt DIN Rail 35mm / Panel
Chỉ thị 2 LED

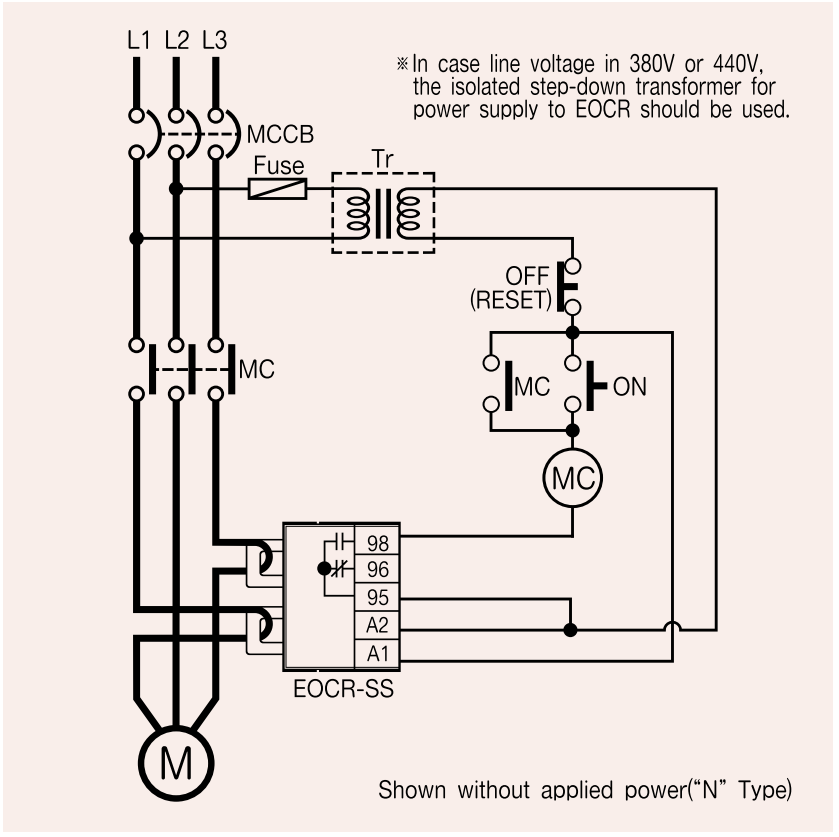

SƠ ĐỒ ĐẤU NỐI EOCR-SS

HƯỚNG DẪN SỬ DỤNG

BẢO VỆ QUÁ DÒNG - OVER LOAD

  • Tính năng bảo vệ quá dòng sẽ được kích hoạt khi dòng của động cơ vượt quá dòng cài đặt trên EOCR sau quãng thời gian O-TIME.
  • Tính năng trễ O-TIME giúp linh hoạt trong việc cài đặt EOCR, tùy vào đặc tính của động cơ.
  • Một số loại động cơ có tải thay đổi liên tục, dòng tiêu thụ biến đổi liên tục, O-TIME sẽ giúp giảm độ nhạy của EOCR, tránh báo động giả.
  • Các tải có dòng tiêu thụ ổn định, O-TIME thường được cài rất ngắn, tăng độ an toàn khi hoạt động.

BẢO VỆ MẤT PHA - PHASE LOSS - KẸT ROTOR

  • Khi xảy ra sự cố mất pha hoặc kẹt Rotor tải đầu ra, dòng tiêu thụ của động cơ có thể vượt quá 150% hoặc hơn thế so với mức thông thường, động cơ sẽ sinh nhiệt, gây thiệt hại.
  • EOCR-SS dựa trên việc khống chế dòng điện qua 2 Phase để phát hiện sự cố mất pha và kẹt Rotor.

TÍNH NĂNG CHỈ THỊ LED

  • Chỉ thị LED sẽ nhấp nháy khi Dòng thực tế bằng với dòng cài đặt trên EOCR, giúp việc cài đặt EOCR được chính xác hơn.
  • Chỉ thị LED sẽ sáng liên tục khi xảy ra hiện tượng quá tải, cho đến khi sự cố được khắc phục và EOCR được Reset.

DẢI ĐIỀU CHỈNH RỘNG VÀ CHÍNH XÁC

  • Ngoài 3  dải cài đặt cơ bản 5A 30A 60A, EOCR có khả năng mở rộng lên đến 600A bằng việc sử dụng kèm các biến dòng hạ thế: 50/5 A ~ 1500/5 A. Kiểu lắp đặt này không chỉ làm tăng dải hoạt động mà còn đảm bảo độ an toàn cho hệ thống cũng như người vận hành do các tín hiệu điện đã được cách ly.
  • Đối với các tải siêu nhỏ, có thể áp dụng việc tăng số lượng vòng dây quấn quanh CT của EOCRSS-05 để bảo vệ được chính xác hơn.

Có thể tham khảo bảng sau:

Loop Option
Số vòng Số lần dây xuyên qua CT Dòng bảo vệ tối đa
0 1 0.5 ~ 6A
1 2 0.25 ~3.0A
2 3 0.17 ~ 2.0A
3 4 0.12 ~ 1.5A
4 5 0.1A ~ 1.2A



Chú ý:

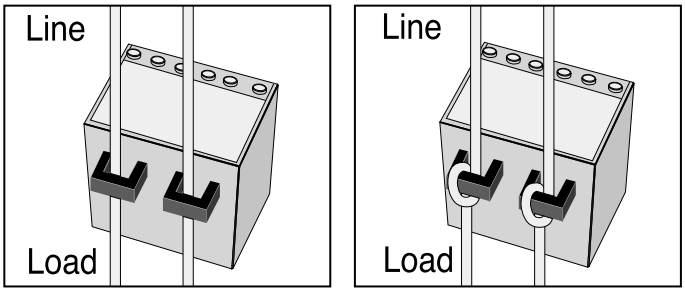

  • Nếu cho dây chạy thẳng qua, số vòng = 0 | Số lần dây xuyên qua CT = 1
  • Nếu quấn 1 vòng như ảnh, số vòng = 1 | Số lần dây xuyên qua CT = 2

BẢNG LỰA CHỌN EOCR CHO ĐỘNG CƠ (Đề xuất bởi Schneider)

Dòng cài đặt

(A)

Động cơ 3 Phase

(kW/Hp)

AC220V AC380/440V
kW HP A kW HP A
0.5 ~ 6 0.75 1 4.8 1.5 2

4.2

3.6

3.0 ~ 30 2.2 3 11 11 15

25

21

5 ~ 60 5.5 7.5 26 22 30

49

46

10 ~ 120 22 30 93 37 50

84

73

20 ~ 240 37 50 160 75 100

163

141

30 ~ 360 55 75 230 132 175

263

227

40 ~ 480 95 125 360 190 250

376

325

50 ~ 600 110 150 440 220 300

423

390

60 ~ 720 150 200 570 300 400

602

520



THIẾT DIỆN DÂY DẪN ĐỀ XUẤT (mm²) CÔNG SUẤT ĐỊNH MỨC (Kw)
4 28
6 38
6-16 67
35 130
95 240
240 430
300 495
400 565
500 62

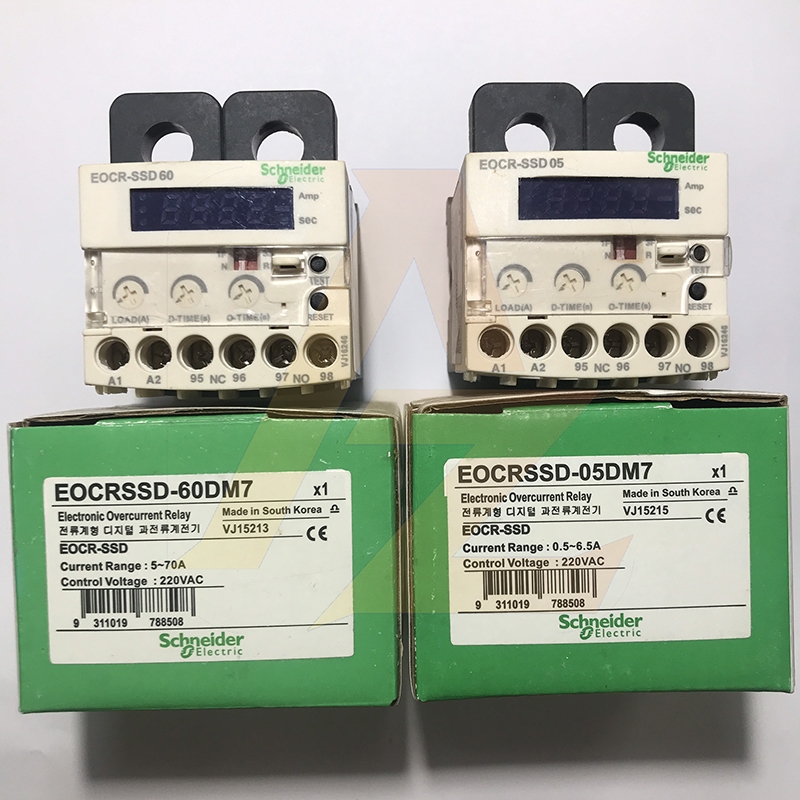

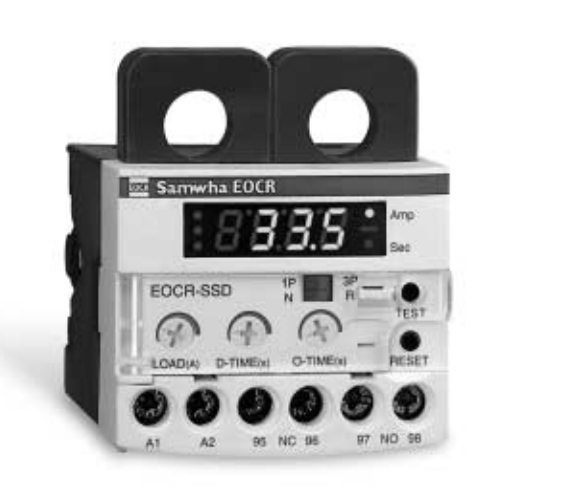

Rơ le bảo vệ quá dòng kỹ thuật số EOCR-SSD hiển thị LED

EOCRSSD-05-DM7

EOCRSSD-30-DM7

EOCRSSD-60-DM7

  • Thiết kế nhỏ gọn, tiết kiệm không gian, cài đặt và kết nối dễ dàng, nhanh chóng
  • Nền tảng vi xử lý MCU xử lý tín hiệu dòng từ 2 CT
  • Xử lý tín hiệu thời gian thực
  • Dải điều khiển 0.5 ~ 60A và có thể nâng lên 800A với biến dòng lắp ngoài
  • Chế độ tải 1P và 3P lựa chọn qua DIP Switch
  • Hiển thị chính xác dòng điện thông qua màn hình LED
  • Bảo vệ mất pha chính xác trong 3S
  • Hoạt động tốt trong hệ thống biến tần 20~200Hz

📚THÔNG SỐ KỸ THUẬT

📚BẢNG BÁO LỖI

📚HƯỚNG DẪN CÀI ĐẶT (Cài đặt nhanh phát ăn ngay)

📚KÍCH THƯỚC - SƠ ĐỒ ĐẤU

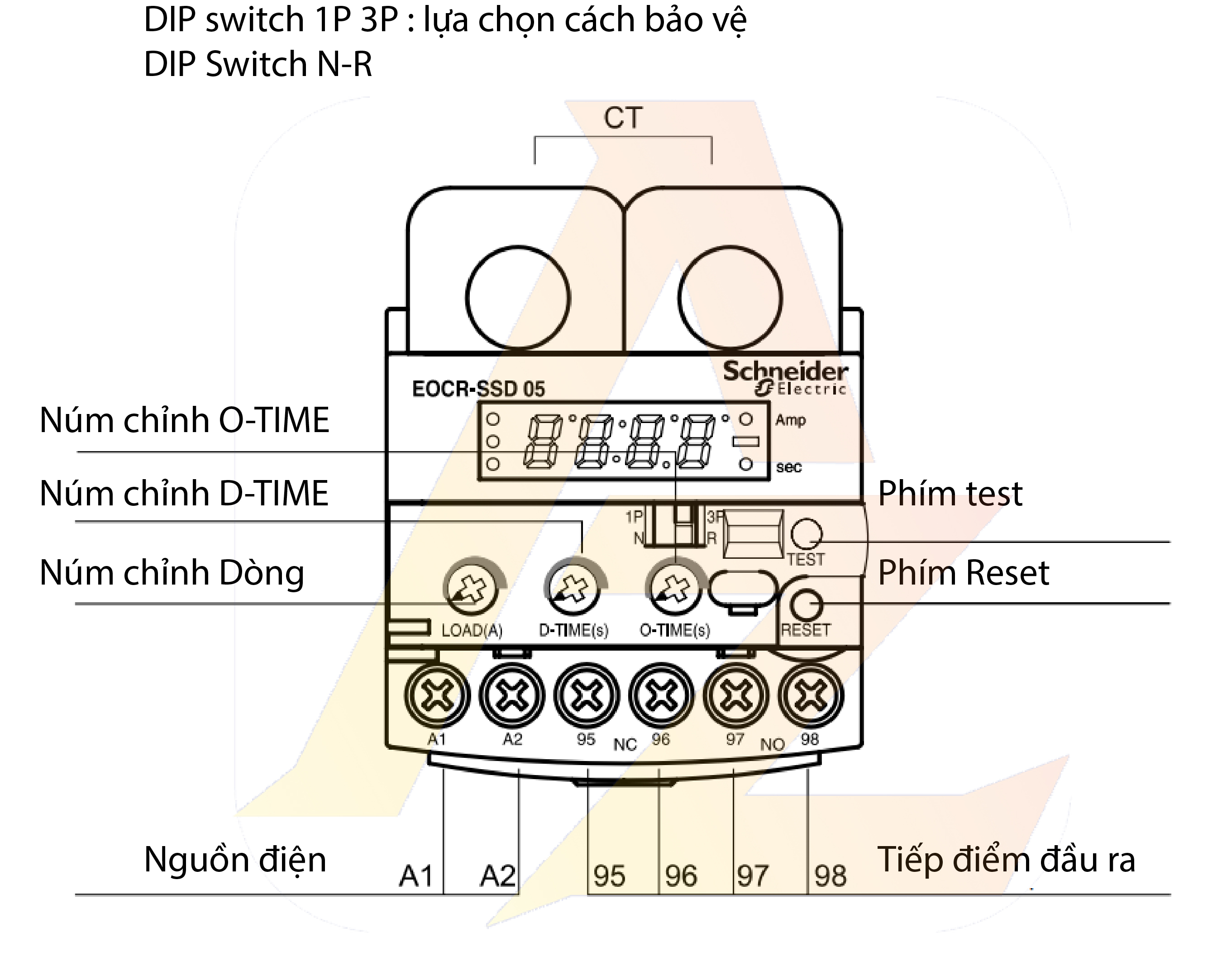

MÔ TẢ

THÔNG SỐ KỸ THUẬT

Mã hàng EOCR-SSD-05DM7 220V 0.5~6.5A
EOCR-SSD-30DM7 220V 3~30A
EOCR-SSD-60DM7 220V 5~70A
Thời gian Thời gian trễ khởi động D-Time 1~30 s
Thời gian trễ quá tải O-Time 0.5, 1 ~ 10s
Bảo vệ Kẹt Rotor

Ngay lập tức

nếu dòng vượt quá 200%

Sau D-TIME
Sai số khi hoạt động Tải

I<1A  ±0.05A

I >1A   ±5%

Thời gian

T < 3S ±0.2s

T > 3S ±5%

Điều kiện hoạt động Nhiệt độ Hoạt động -20˚C ~ 60˚C
Bảo quản -20˚C ~ 80˚C
Độ ẩm 30 ~ 85% HR
Điện áp hoạt động 110VAC 50/60Hz

220VAC 50/60Hz

440V 50/60Hz

24 VAC/DC
Đầu ra Relay 1NO + 1 NC Độc lập 2 SPST 3A 250VAC
Cách lắp đặt DIN Rail 35mm



⚠️CHÚ Ý: EOCR CÓ DIP SWITCH CHO PHÉP CHUYỂN ĐỔI 2 CHẾ ĐỘ R VÀ N

  • R TYPE: EOCR không thay đổi trạng thái đầu ra khi cấp nguồn, 95-96 = NC | 97-98 = NO. Khi xảy ra sự cố, EOCR thay đổi trạng thái
  • N TYPE: EOCR chuyển đổi trạng thái ngay sau khi cấp nguồn: 95-96 NC => NO | 97-98 NO => NC, Khi xảy ra sự cố, EOCR lại thay đổi trạng thái, trở về lúc đầu.

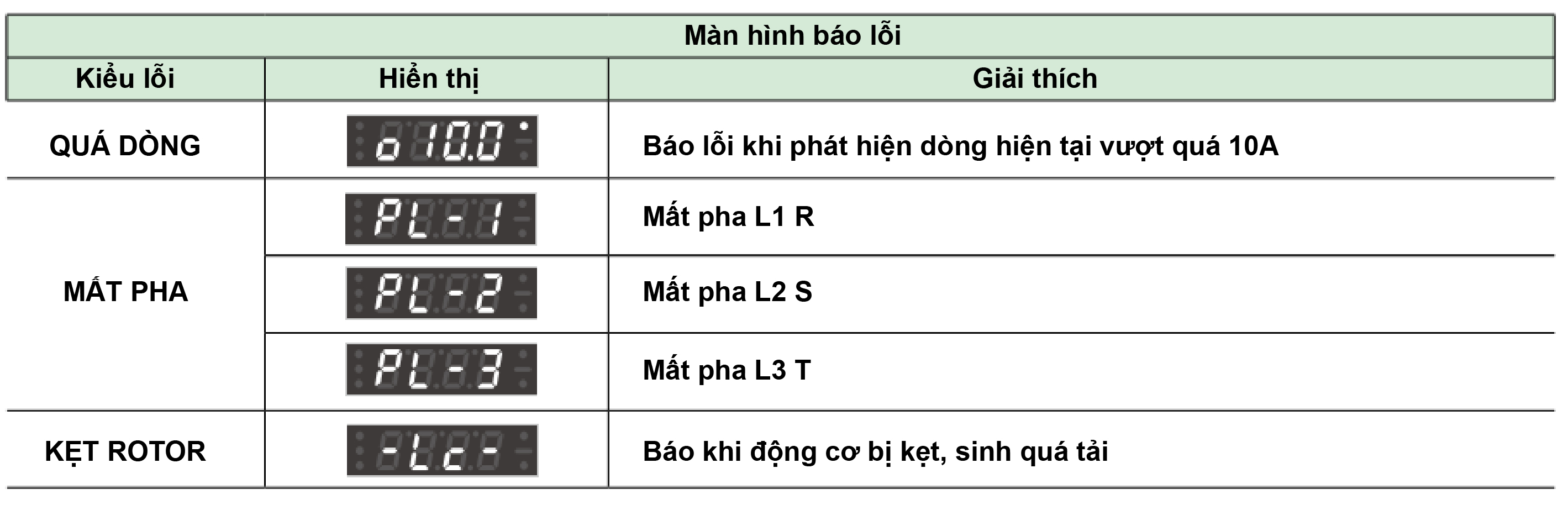

BẢNG BÁO LỖI

HƯỚNG DẪN CÀI ĐẶT

⚠️Cài đặt trước khi khởi động động cơ

Cài đặt dòng bảo vệ = dòng định mức của động cơ. Tuy nhiên để bảo vệ tối ưu hơn, các anh em nên kiểm tra dòng cụ thể bằng cách sau

  • Bước 1: Khởi động động cơ, cho động cơ chạy ở trạng thái bình thường.
  • Bước 2: Kiểm tra dòng điện hiện tại hiển thị trên EOCR
  • Bước 3: Tắt động cơ, cài đặt dòng bảo vệ bằng núm vặn.  Thường được chỉnh 110% ~ 125% so với dòng thực tế (Khuyến nghị của Schneider)

Cách cài đặt thời gian trễ D-TIME:

  • Khởi động động cơ
  • Quan sát dòng điện động cơ khi khởi đông. Thông thường ban đầu dòng khởi động sẽ lớn, sau 1 khoảng thời gian sẽ ổn định về dòng chạy.
  • Anh em nhớ tính thời gian khởi động
  • Tắt động cơ, cài đặt D-Time bằng khoảng thời gian khởi động vừa rồi + 1~2s cho chắc.
  • Đối với hệ thống Y-△ , Schneider khuyến nghị cài đặt D-Time = Thời gian cài trên timer Y-△ + (1~2 S)

Cài đặt thời gian trễ bảo vệ O-Time

  • Khoảng thời gian này nguyên bản Schneider gọi là Operating-Time. Nhưng thực tế anh em cứ nhớ nó là Over Load - Time cũng chẳng sai.
  • Bởi thực tế, khoảng trễ này được tính từ lúc dòng điện thực tế vượt ngưỡng cài đặt.
  • Và nó phải vượt ngưỡng liên tục trong hết khoảng thời gian này, EOCR mới kích hoạt bảo vệ.
  • Quả là quãng thời gian vất vả và đầy thử thách của động cơ.

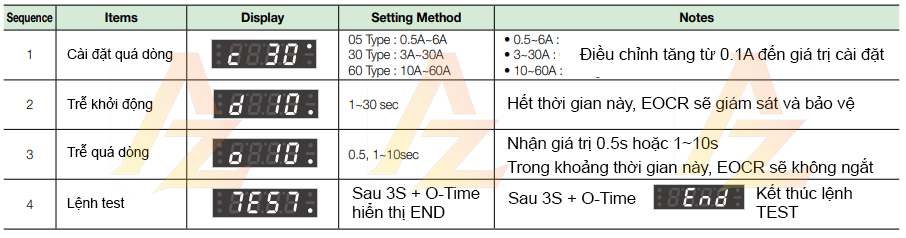

  • Bảng cài đặt các giá trị cơ bản:

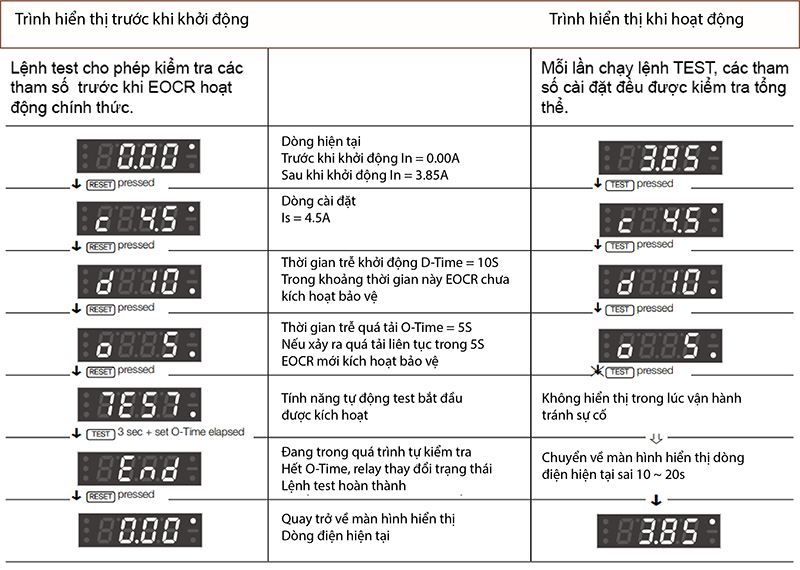

Lệnh TEST tự động

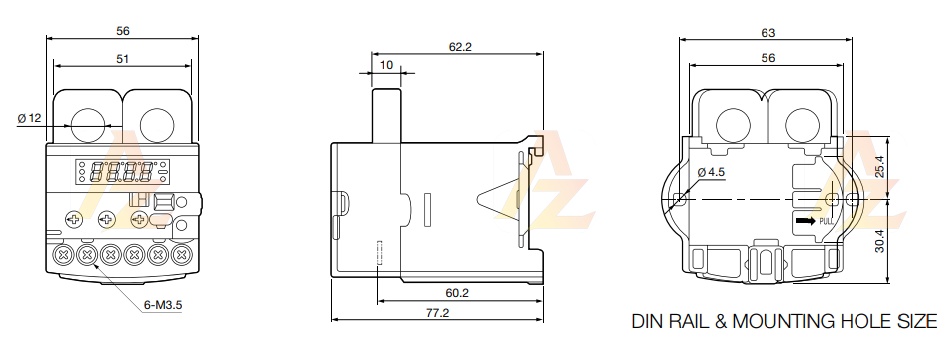

KÍCH THƯỚC

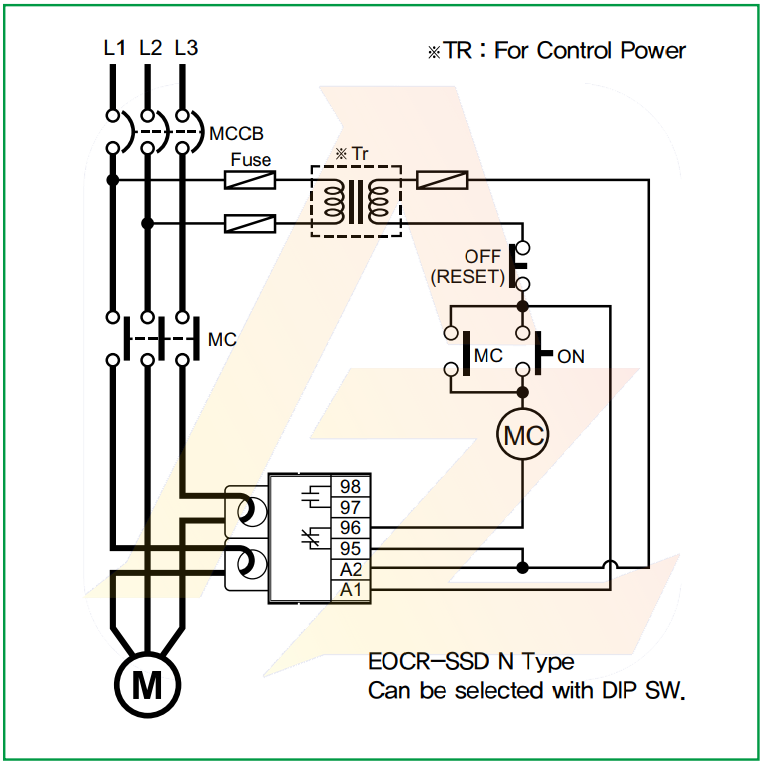

SƠ ĐỒ ĐẤU DÂY

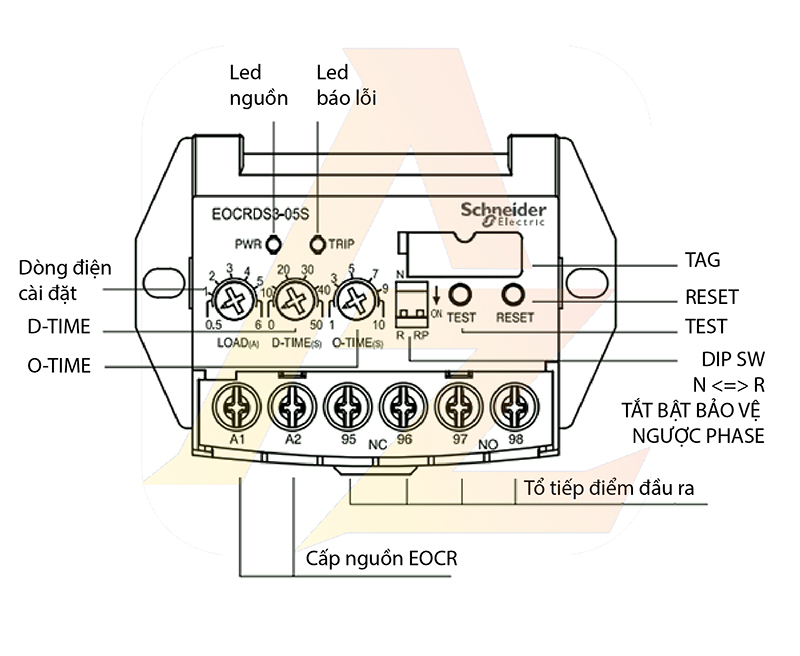

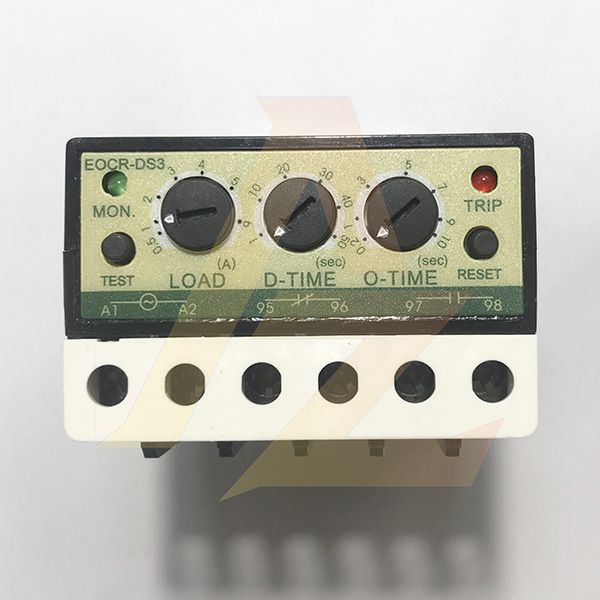

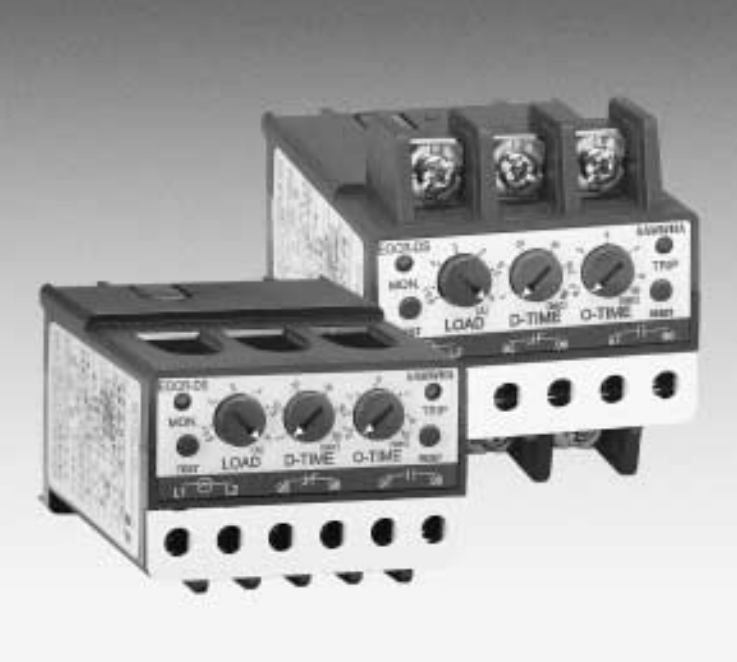

Rơ le bảo vệ 3 Phase EOCR-DS3

EOCRDS3-05S

EOCRDS3-30S

EOCRDS3-60S

  • Tích hợp vi xử lý MCU
  • Thiết kế siêu nhỏ gọn
  • Cài đặt thời gian trễ khởi động và trễ quá tải.
  • Theo dõi tiến trình và bắt lỗi thông qua LED
  • Chuyển đổi linh hoạt bằng Núm vặn và DIP Switch
  • Điện áp nguồn dải rộng: 24~ 240VAC/DC
  • Bảo vệ quá dòng, đặt trễ bằng O-TIME
  • Bảo vệ mất pha trong 4S
  • Ngược pha 0.3 s
  • Bảo vệ trước sự cố kẹt rotor ngay lập tức trong trường hợp dòng vượt quá 300%

THÔNG SỐ KỸ THUẬT

Mã hàng EOCR-DS3-05S 24~220V AC/DC 0.5~6.5A
EOCR-DS3-30S 3~30A
EOCR-DS3-60S 5~70A
Thời gian Thời gian trễ khởi động D-Time 1~50 s
Thời gian trễ quá tải O-Time 1 ~ 10s
Bảo vệ Kẹt Rotor

Ngay lập tức

nếu dòng vượt quá 300%

Sau D-TIME
Sai số khi hoạt động Tải

I<1A  ±0.05A

I >1A   ±5%

Thời gian

T < 3S ±0.2s

T > 3S ±5%

Điều kiện hoạt động Nhiệt độ Hoạt động -20˚C ~ 60˚C
Bảo quản -20˚C ~ 80˚C
Độ ẩm 30 ~ 85% HR
Đầu ra Relay 1NO + 1 NC Độc lập 2 SPST 1A1B 3A 250VAC
Cách lắp đặt DIN Rail 35mm

BẢNG BÁO LỖI

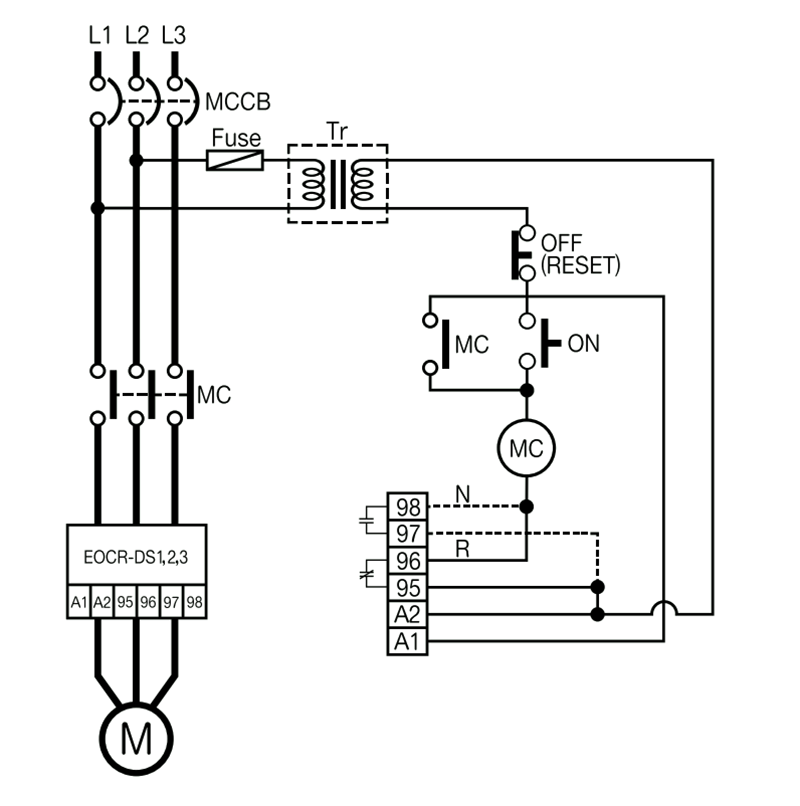

SƠ ĐỒ ĐẤU VÀ KÍCH THƯỚC
