Bộ điều khiển nhiệt độ E5EWL-R1TC

Nhà cung cấp: Tự động hóa Az ✅

Mã sản phẩm: E5EWL-R1TC

Tình trạng: Còn hàng

Liên hệ

Bộ điều khiển nhiệt độ Omron E5EWL-R1TC – sản phẩm xuất xứ Nhật Bản, thiết kế kích thước 48×96 mm, nguồn cấp 100–240 VAC, đầu vào cảm biến Thermocouple (K, J, T, R, S), đầu ra rơ-le 250VAC/3A, hỗ trợ điều khiển ON/OFF hoặc PID tự động (Auto-tuning). Thiết bị cho phép hiển thị kép 4 chữ số, tốc độ lấy mẫu nhanh 250ms, độ chính xác ±0.5% và khả năng vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng (ENG)

Grow - Brilliant Together

Miễn phí vận chuyển nội thành

Vận chuyển thần tốc trong 2h làm việc

Đổi mới ngày đầu 1 đổi 1 nếu lỗi kỹ thuật

Đổi trả và bảo hành nhanh chóng

Chính sách bảo hành

Chính sách đổi trả

Hướng dẫn mua hàng

Tổng đài kỹ thuật 0902.176.098 hỗ trợ miễn phí

Thông tin sản phẩm
Chương trình ưu đãi
Đánh giá

Mô tả

Bộ điều khiển nhiệt độ E5EWL-R1TC | Omron chính hãng Nhật Bản

Giới thiệu chung

Omron E5EWL-R1TC là dòng bộ điều khiển nhiệt độ chuyên dụng kích thước 1/8 DIN (48x96mm), thuộc series E5EWL nổi tiếng của Omron. Thiết bị được tối ưu để dễ cài đặt – đọc dễ – vận hành nhanh, phù hợp cho nhiều ứng dụng kiểm soát nhiệt độ trong hệ thống lò nung, máy ép nhiệt, sấy, chiết rót hoặc gia nhiệt công nghiệp.

Sản phẩm được thiết kế mặt hiển thị kép 4 chữ số, ký tự cao 20mm, tốc độ lấy mẫu 250ms, và có khả năng điều khiển PID tự động (Auto-tuning) giúp ổn định nhiệt nhanh, hạn chế dao động nhiệt.

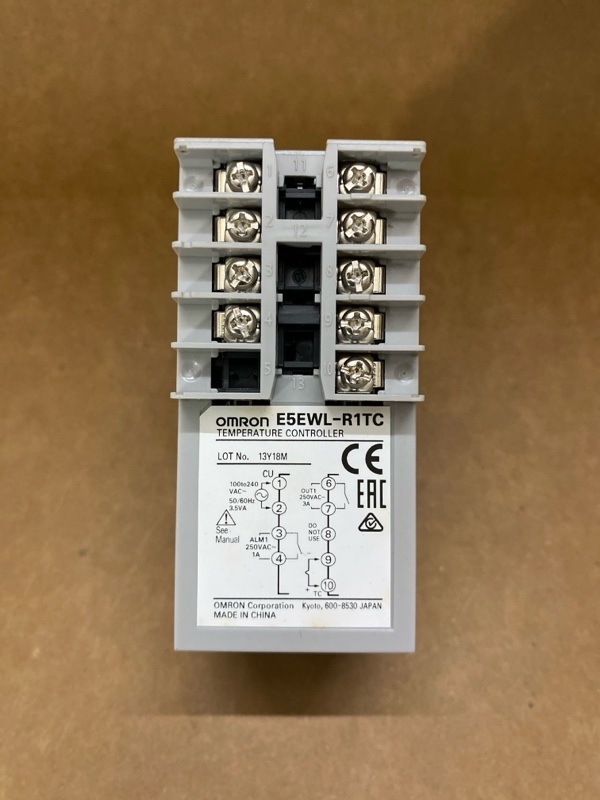

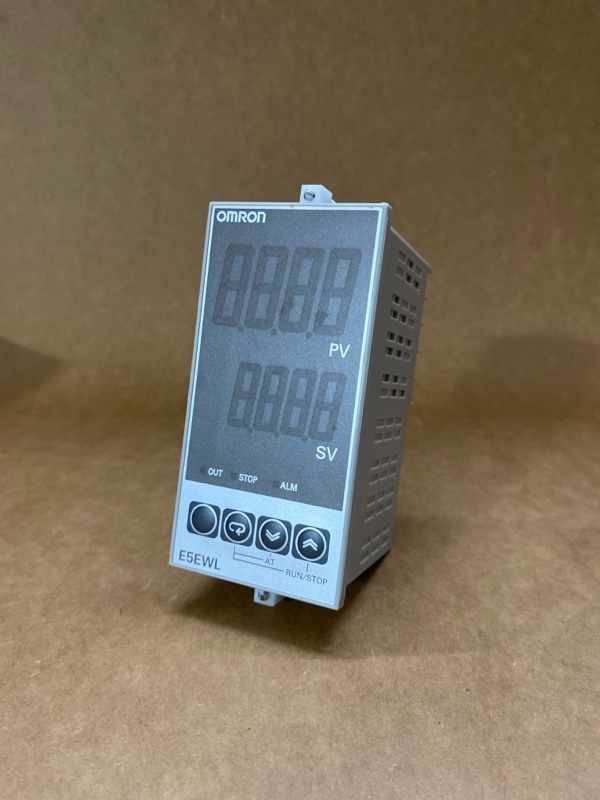

Bộ điều khiển nhiệt độ Omron Bộ điều khiển E5EWL

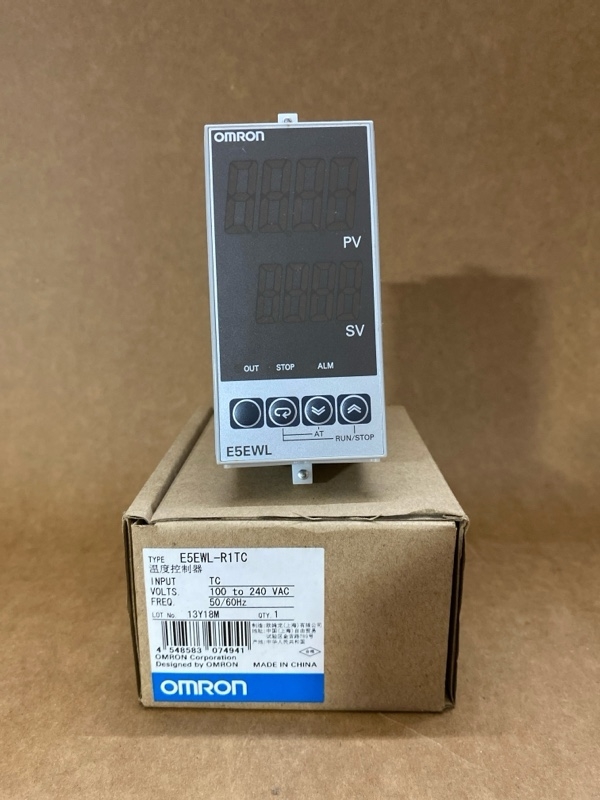

Hình ảnh thực tế bộ điều khiển nhiệt độ E5EWL-R1TC

Thông số kỹ thuật

Thông số	Giá trị / Mô tả
Model	E5EWL-R1TC
Thương hiệu / Xuất xứ	Omron – Nhật Bản, lắp ráp tại China
Nguồn cấp	100–240 VAC, 50/60Hz
Kích thước	48 x 96 x 60 mm
Loại đầu vào	Thermocouple (K, J, T, R, S)
Độ chính xác hiển thị	±0.5% giá trị đo hoặc ±1°C
Đầu ra điều khiển	Relay 250VAC, 3A (tải trở)
Đầu ra cảnh báo (Alarm)	Relay 250VAC, 1A
Phương pháp điều khiển	ON/OFF hoặc 2-PID (tự động hiệu chỉnh)
Chu kỳ lấy mẫu	250 ms
Môi trường hoạt động	-10 đến 55°C, độ ẩm 25–85% RH
Mức bảo vệ	Mặt trước IP50, vỏ sau IP20
Trọng lượng	Khoảng 150g

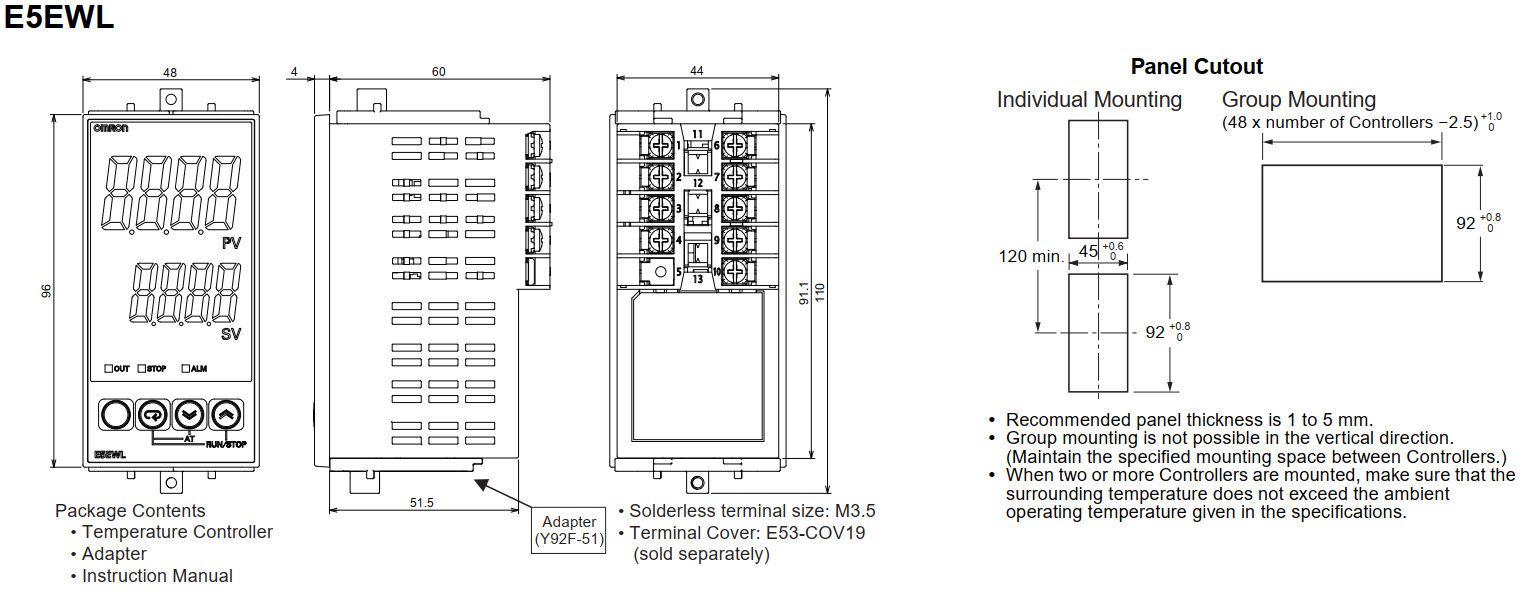

Kích thước chi tiết, kích thước lỗ lắp đặt E5EWL

Kích thước chi tiết, kích thước lỗ lắp đặt E5EWL

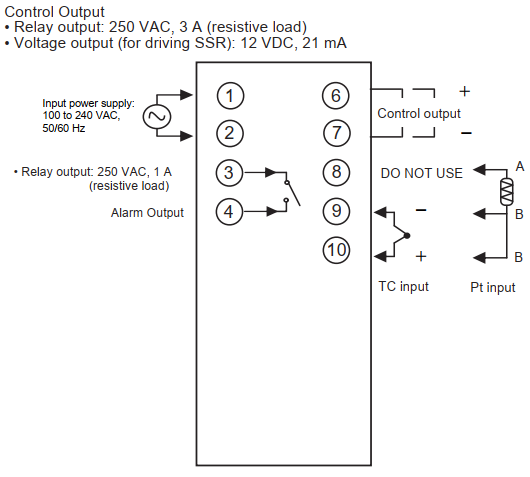

Sơ đồ đấu nối E5EWL

	(1) Display No. 1 Hiển thị giá trị quá trình (PV) hoặc thông số. Với E5CSL/E5EWL, cũng hiển thị giá trị cài đặt (SP) hoặc thông số cài đặt.
	(2) Display No. 2 Hiển thị giá trị cài đặt (SP) hoặc thông số cài đặt.
	(3) Đèn báo sai lệch (Deviation Indicators) ▲ Sáng: giá trị thực tế cao hơn điểm đặt hơn 5°C/°F. ▼ Sáng: giá trị thực tế thấp hơn điểm đặt hơn 5°C/°F. ■ Sáng: giá trị thực tế nằm trong phạm vi ±5°C/°F quanh điểm đặt. → Đèn báo tương ứng sẽ nhấp nháy trong quá trình tự động hiệu chỉnh (autotuning).
	(4) SP Sáng khi điểm đặt được hiển thị trên màn hình số 1 (chỉ áp dụng cho E5CSL).
	(5) ALM Sáng khi có báo động (Alarm ON). Tắt khi không có báo động (Alarm OFF).
	(6) OUT Sáng khi ngõ ra điều khiển đang bật (ON). Tắt khi ngõ ra điều khiển tắt (OFF).
	(7) STOP Không sáng trong khi vận hành. Sáng khi quá trình vận hành bị dừng.
	(8) Phím O (Level Key) Dùng để thay đổi cấp độ cài đặt (Level).
	(9) Phím M (Mode Key) Dùng để chuyển đổi giữa các thông số trong cùng một cấp độ cài đặt.
	(10) Phím mũi tên xuống (Down Key) Giảm giá trị cài đặt.
	(11) Phím mũi tên lên (Up Key) Tăng giá trị cài đặt.
	(12) Tổ hợp phím O + M Nhấn giữ ít nhất 3 giây ở cấp độ Vận hành (Operation Level) hoặc Điều chỉnh (Adjustment Level) để chuyển sang cấp độ Bảo vệ (Protect Level). Nhấn giữ ít nhất 1 giây ở cấp độ Bảo vệ để quay lại cấp độ Vận hành.
	(13) Tổ hợp phím M + ▼ Nhấn giữ ít nhất 2 giây để bắt đầu hoặc dừng quá trình tự động hiệu chỉnh (Autotuning). (Lưu ý: phím này bị vô hiệu nếu chức năng tự động hiệu chỉnh bị khóa trong phần bảo vệ phím.)
	(14) Tổ hợp phím M + ▲ Nhấn giữ ít nhất 2 giây để bắt đầu hoặc dừng vận hành. (Lưu ý: phím này bị vô hiệu nếu chức năng khởi động/dừng vận hành bị khóa trong phần bảo vệ phím.)

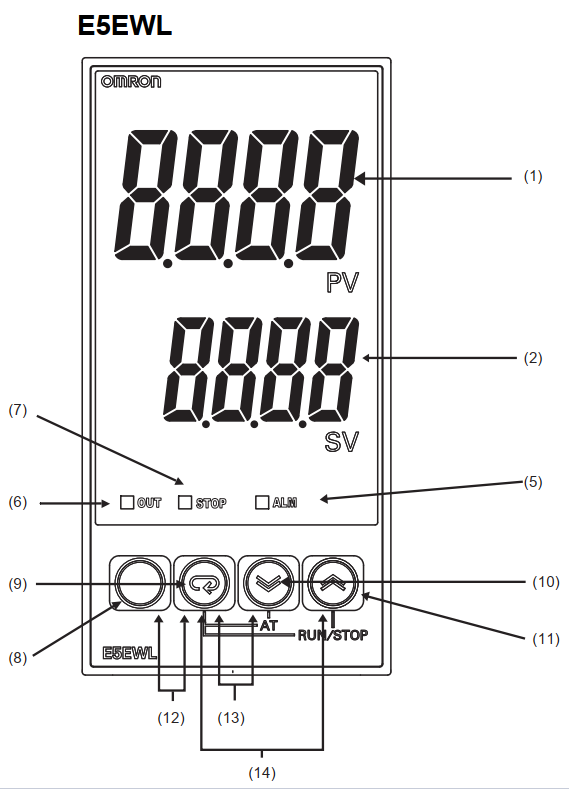

Nút bấm và chỉ thị E5EWL

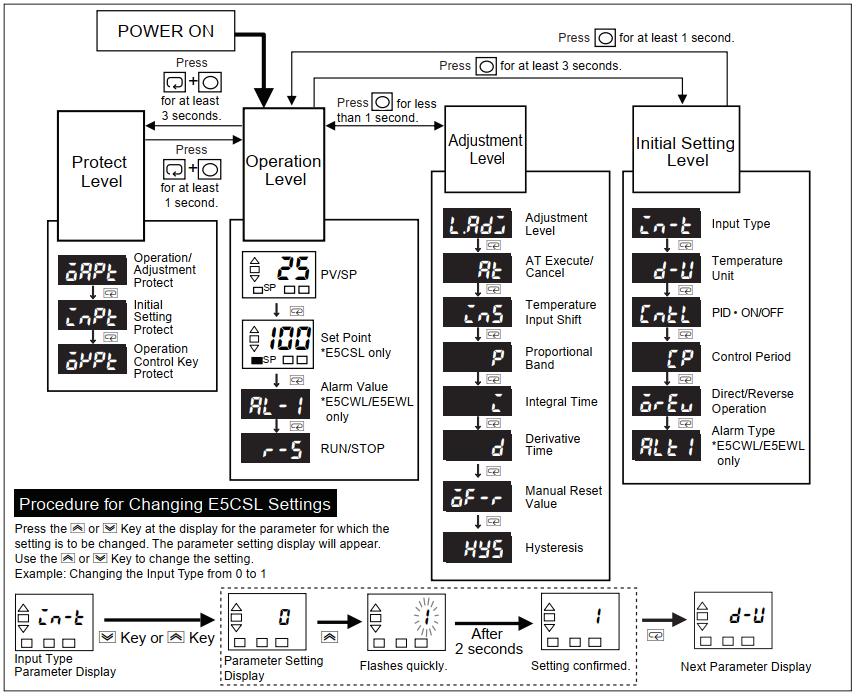

Bảng thông số cài đặt E5EWL

Chức năng

Điều khiển PID tự động (Auto-tuning): tự động tính toán thông số tối ưu cho độ ổn định cao.
Hiển thị kép (PV/SP): hiển thị đồng thời giá trị thực tế và giá trị đặt.
Đầu vào linh hoạt: hỗ trợ nhiều loại cảm biến Thermocouple và Pt100.
Bảo vệ bộ nhớ: sử dụng EEPROM chống mất dữ liệu khi mất điện.
Cảnh báo linh hoạt: 11 kiểu cảnh báo nhiệt độ (upper/lower, absolute limit…).
Cấu hình nhanh: thiết lập bằng phím bấm trực quan, giao diện 7-segment LED.

Ứng dụng nổi bật

Máy ép nhựa, máy sấy công nghiệp, lò nung, lò hơi, thiết bị thực phẩm, dược phẩm.
Kiểm soát nhiệt trong dây chuyền sản xuất có yêu cầu chính xác cao.
Giám sát và ổn định nhiệt độ trong thiết bị gia nhiệt, tủ nhiệt, bể ổn nhiệt.

Ưu điểm vượt trội

✅ Độ chính xác cao ±0.5%, phản hồi nhanh 250ms.
✅ Giao diện dễ sử dụng, cài đặt nhanh chỉ với vài thông số cơ bản.
✅ Tuổi thọ relay cao, đến 100.000 lần đóng ngắt.
✅ Thiết kế nhỏ gọn – độ bền công nghiệp – tiêu chuẩn EN/IEC 61010.
✅ Giải pháp thay thế hoàn hảo cho các dòng cũ như E5CWL, E5CSL.
